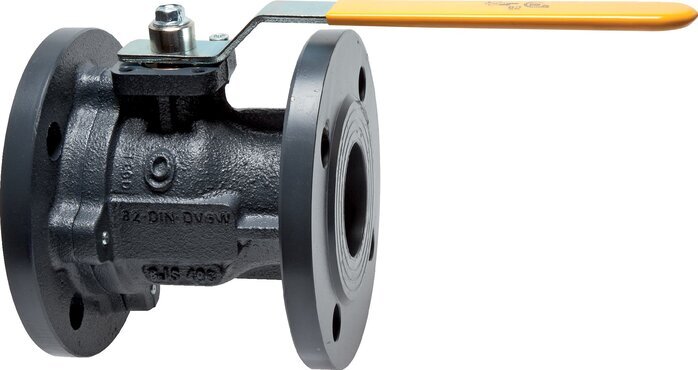

DN 100 PN 16 Gusseisen 2-Wege-Gasflansch-Kugelhahn
2-Wege-Flanschkugelhahn DN 100 aus Gusseisen mit PTFE/FKM-Dichtungen. Genormte Länge von 190 mm nach DIN 3202-F4. Das Ventil ist geeignet für Wasser, Öl, Druckluft und Brenngase nach DVGW G260 bis zu einem maximalen Druck von 16 bar oder 232 psi. Das Ventil ist auch für Vakuumanwendungen geeignet (max. -0,999 bar oder -14,49 psi). Handbetätigt und auch für elektrische oder pneumatische Betätigung mit einem ISO 5211 Flansch, F07, geeignet. Das Ventil arbeitet in einem Temperaturbereich von -20 bis 120 °C (-4 bis 248 °F). Für Brenngase bis zu 60 °C oder 140 °F.
- Regulärer Preis
- €848,57
- Regulärer Preis
- €713,08
Beschreibung
Dieser 2-Wege-Flanschkugelhahn mit vollem Durchgang (100 mm) bietet eine zuverlässige Auf/Zu-Durchflussregelung. Die Armatur hat beidseitig Flansche DN 100 PN 16 zum Anschluss an Rohrleitungen und eine Standardlänge von 190 mm nach DIN 3202-F4.
Das Gehäuse des Ventils besteht aus Gusseisen und die Kugel aus Messing. Die Dichtungen sind aus PTFE/FKM gefertigt. Das Ventil ist geeignet für Wasser, Öl, Druckluft, Vakuumanwendungen (max. -0,999 bar) und Brenngase nach DVGW G260 bis zu einem maximalen Druck von 16 bar. Das Ventil arbeitet in einem Temperaturbereich von -20 bis 120 °C (von -4 bis 248 °F). Für Brenngase bis zu 60 °C oder 140 °F.
Benutzen Sie den Griff, um das Ventil zu betätigen. Durch Drehen um 90 Grad wird das Ventil geöffnet oder geschlossen. Wenn der Griff senkrecht zum Rohr steht, ist das Ventil geschlossen. Vermeiden Sie ein schnelles Öffnen und Schließen, um das System vor einem möglichen Wasserschlag und weiteren Schäden zu schützen. Das Ventil hat einen Flansch gemäß der Norm ISO 5211 F07. Dadurch ist das Ventil für eine elektrische oder pneumatische Betätigung geeignet. Prüfen Sie immer, ob die Ausführung des Montageflansches zu Ihrem Antrieb passt.
Vorteile:
- Die 2-teilige Konstruktion bietet Inspektions- und Wartungsmöglichkeiten
- Das Ventil hat eine genormte Länge nach DIN 3202-F4
- Ungehinderter Mediendurchfluss dank der Konstruktion mit voller Bohrung
- Durch den ISO 5211-Flansch ist er für elektrische und pneumatische Antriebe geeignet und mit einem Griff für die manuelle Betätigung ausgestattet
- Geeignet für Vakuumanwendungen
- Einfacher Austausch und Wartung dank des genormten Flansches DN 100/PN 16
Nachteile:
- Um das Ventil zur Inspektion und Reinigung zu demontieren, muss es vollständig aus der Leitung entfernt werden
- Bitte beachten Sie, dass für die Montage eines Stellantriebs auf den oberen ISO-Flansch des Ventils ein Adapter erforderlich ist
Baureihe BL2CI-AMF-GA
Unsere Guss-Flanschkugelhahnserie mit Gaszulassung reicht von DN 50 bis DN 125. Der Betriebsdruck dieser Ventile reicht von -0,9 bar oder -13 psi bis 40 bar oder 580 psi. Das Gehäuse ist aus Gusseisen GGG40 und die Kugel ist aus hartverchromtem Messing gefertigt. Diese Ventile eignen sich für eine Vielzahl von Medien, wie Wasser, Öl, Druckluft und Brenngase. Die hochwertigen Materialien und PTFE/FKM-Dichtungen ermöglichen einen Betriebstemperaturbereich von -20 bis 120 °C (-4 bis 248 °F) und für Brenngase bis zu 60 °C oder 140 °F. Die Länge der Ventile entspricht der Norm DIN 3202-F4. Neben Flanschen für den Anschluss an Rohrleitungssysteme sind diese Ventile mit einem ISO 5211-Flansch ausgestattet. Dieser Flansch ermöglicht die Montage eines elektrischen oder pneumatischen Antriebs. Diese Ventile werden mit einem Griff bedient. Diese Kugelhähne haben einen vollen Durchgang und bieten maximale Durchflussraten bei geringstem Druckabfall. Die Ventile der BL2CI-AMF-GA-Baureihe von Tameson zeichnen sich durch eine lange Lebensdauer aus.
