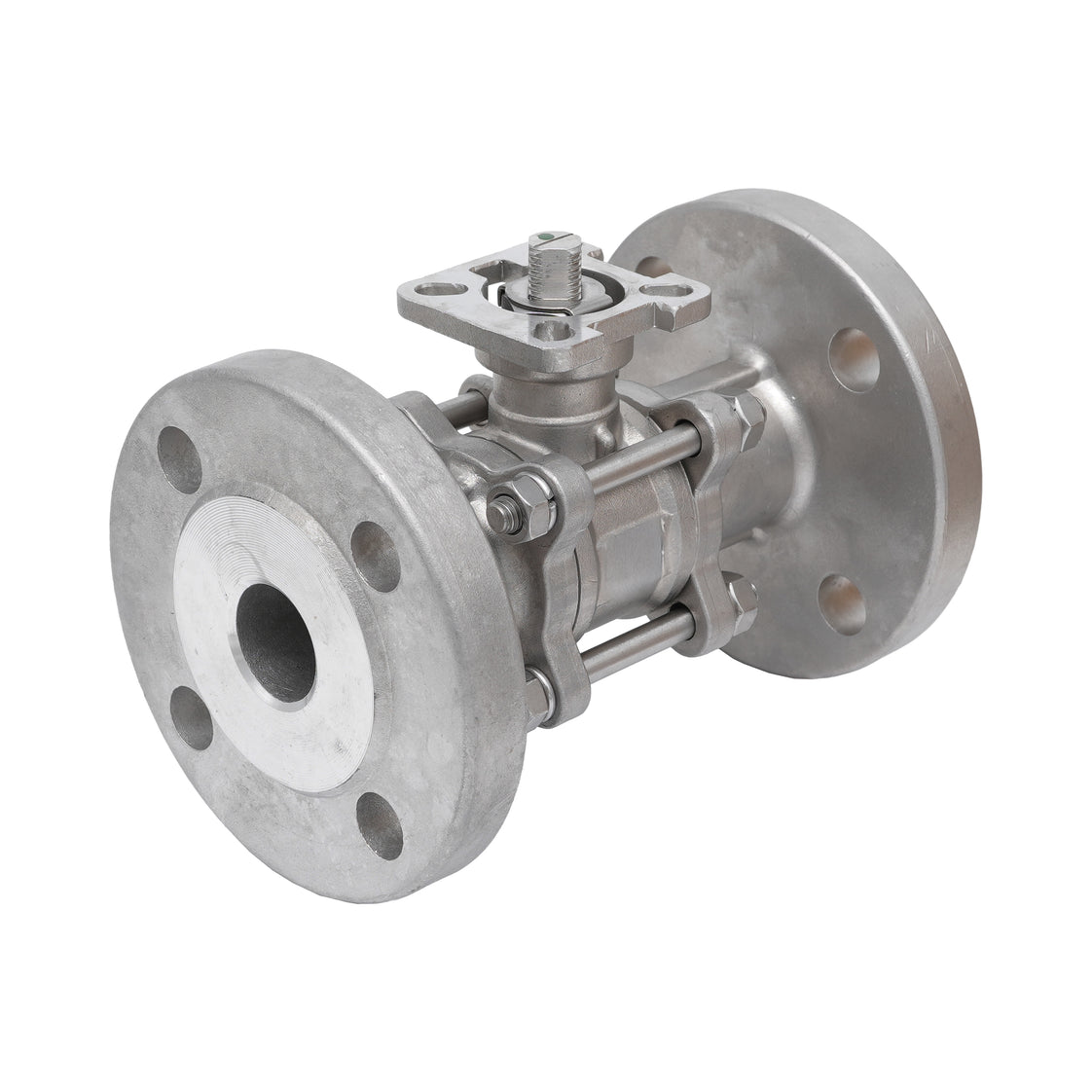

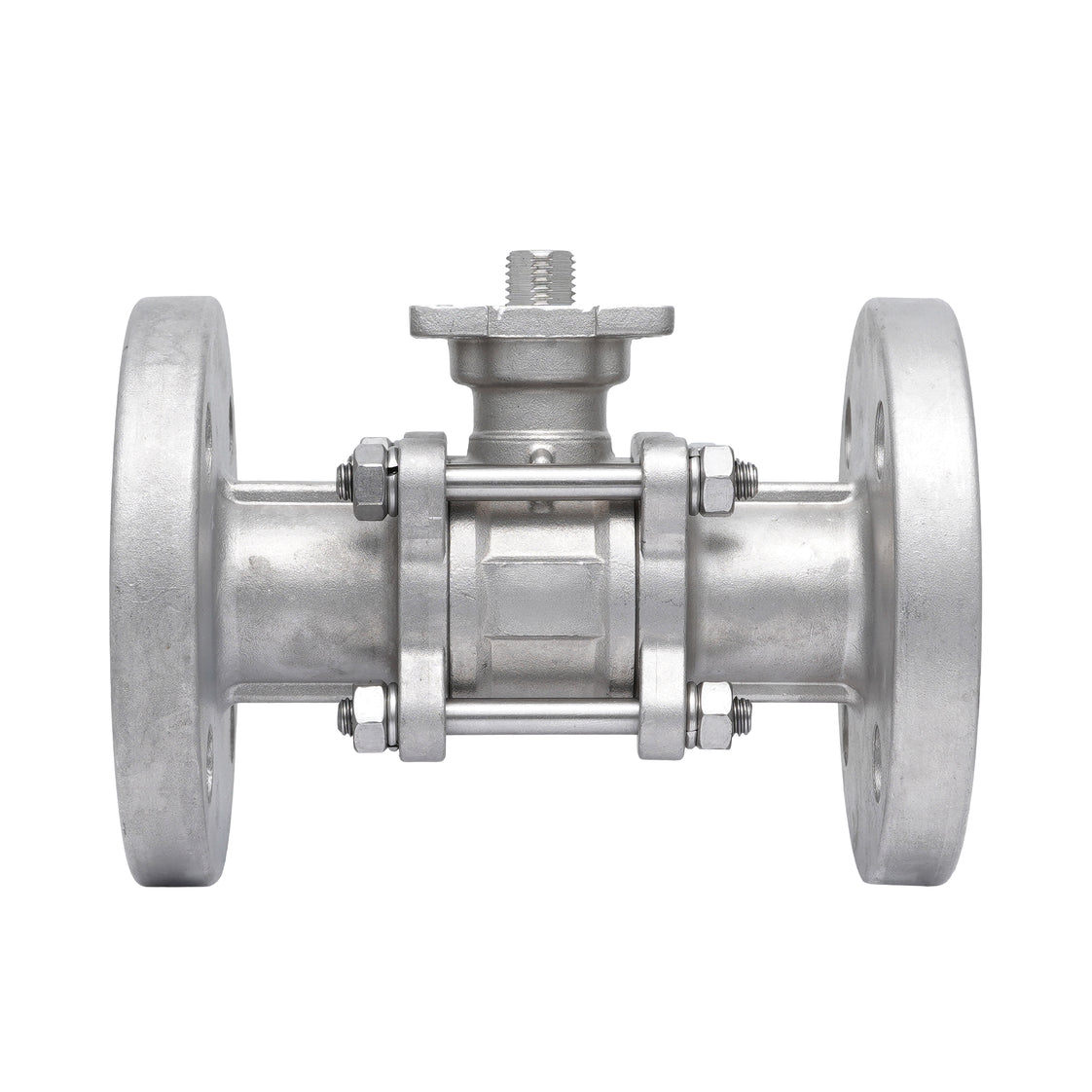

DN20 PN40 3-Teilig 2-Wege Edelstahl Flansch Kugelhahn PTFE ISO-Top F03/F04 - TamesonPRO 1124-020

Dieser 2-Wege 3-teilige Edelstahl Flansch Kugelhahn hat DN20 Anschlüsse. Druckbewertung: PN40. Das Gehäuse und die Kugel bestehen aus 316 Edelstahl (1.4408/CF8M) in Kombination mit langlebigen PTFE-Sitzen, um eine breite Palette von Medien zu verarbeiten.

Der Hahn ist bis zu 40 bar bei 20°C (579 psi bei 68°F) bewertet. Er ist geeignet für Temperaturen von -29 °C bis 160 °C (-20 °F bis 320 °F). Der Hahn ist geeignet für Wasser, Dampf, Öl, Druckluft, Kraftstoffe, Lösungsmittel und aggressive Medien. Der Hahn hat eine Bohrung von 20 mm, mit einem Kv-Wert von 48 m³/h (bei einem Differenzdruck von 1 bar) (Cv = 55.5 gpm). Der Hahn hat ein Vollbohr-Design, das einen ungehinderten Fluss bietet, um den Druckabfall zu minimieren.

Er wird manuell mit einem Griff aus 304 Edelstahl 1.4301 betrieben. Der Hahn ist geeignet für elektrische oder pneumatische Betätigung dank des ISO-top 5211 F03/F04.

Vorteile:

• Flanschstandard gemäß DIN2545 PN40
• Geeignet für aggressive Medien aufgrund des Gehäuses und der Kugel aus 316 Edelstahl (1.4408/CF8M)
• Breiter Temperaturbereich von -29 °C bis 160 °C (-20 °F bis 320 °F)
• Vollbohr-Design für minimalen Druckverlust und maximalen Durchfluss
• 3-teilige Bauform ermöglicht einfachere Wartung und Teilewechsel
• PTFE-Sitze für einen reibungslosen Betrieb und eine dichte Abdichtung
• Verstellbarer Griff verhindert unbefugte Manipulation oder versehentliche Betätigung
• Geeignet für elektrische oder pneumatische Betätigung dank des ISO-top F03/F04

Abmessunge

DN=20 mm, D1=58mm, D2=75mm, D3=105mm, B=18mm, F=2mm, L=150 mm, W=139mm, H=78mm, H1=42mm, H2=9mm, C=9mm
