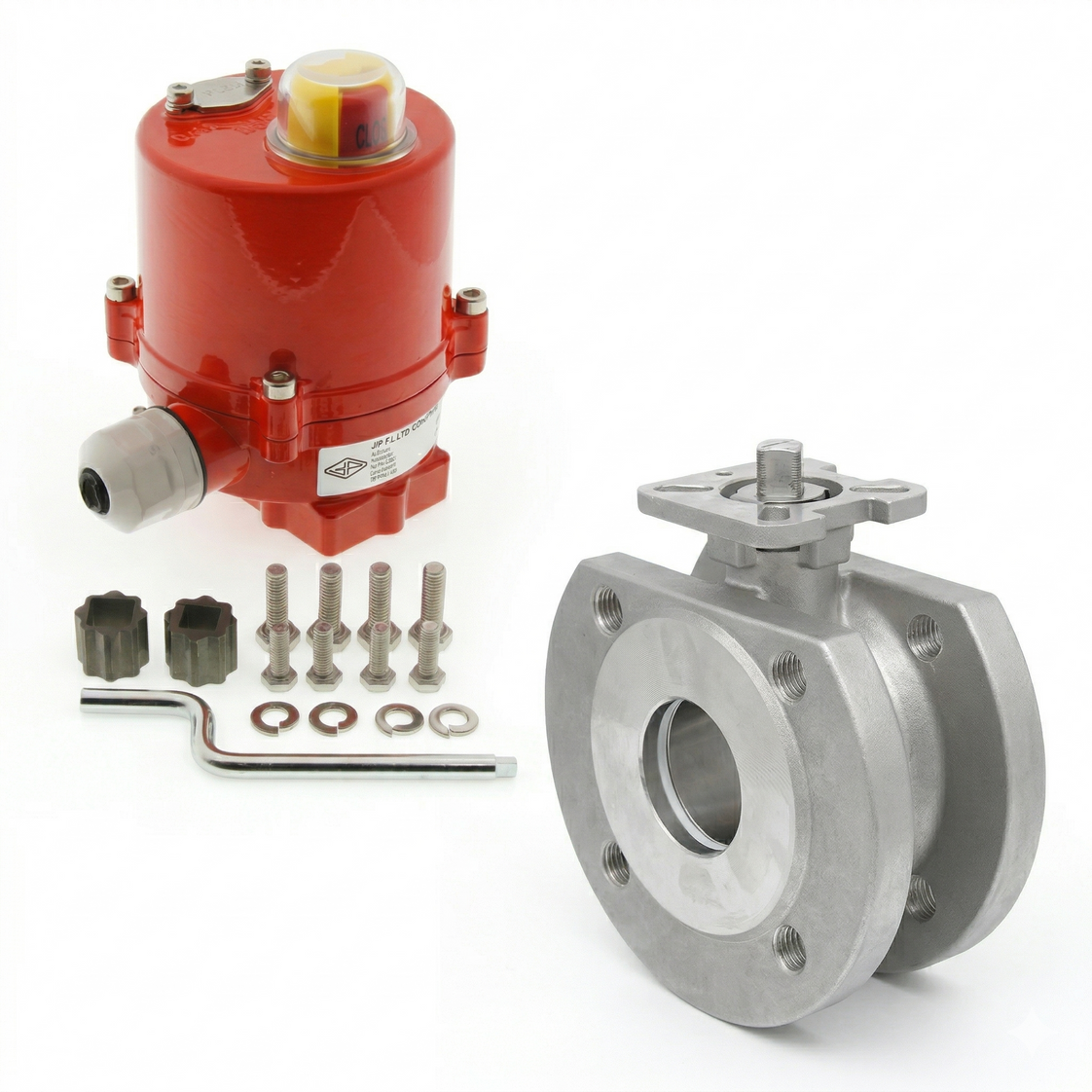

DN25 PN40 1-teiliger geflanschter 2-Wege Edelstahl-Kugelhahn mit elektrischem Antrieb 12 V AC/DC

Dieser elektrische Antrieb von JP Fluid Control wird in Kombination mit einem TamesonPRO 1-teiligen 2-Wege Flansch-Kugelhahn angeboten. Das Ventil verfügt über DN25 PN40 Flansche zur Verbindung. Das Gehäuse und die Kugel des Ventils sind aus Edelstahl mit einer PTFE-Dichtung gefertigt. Der Antrieb ist sowohl für 12 Volt DC (Gleichstrom) als auch 12 Volt AC 50/60Hz (Wechselstrom) geeignet. Mit Schaltern auf der Platine kann der Antrieb auf AC oder DC eingestellt werden. Die werkseitige Voreinstellung ist Gleichstrom (DC). Der Antrieb hat ein robustes Aluminiumgehäuse (IP67, vorausgesetzt, ein entsprechendes Kabel ist angeschlossen) und liefert maximal 40 Nm Drehmoment. Das Ventil dreht sich in 8 Sekunden von 0 auf 90 Grad. Wenn die Kugel eine Endposition erreicht, wird der Elektromotor abgeschaltet und es wird keine Energie verbraucht. Der Antrieb ist mit zwei zusätzlichen Endschaltern zur Positionsrückmeldung ausgestattet. Die Endschalter sind bei 0 und 90 Grad positioniert. Bei Bedarf kann der Anwender die Winkelposition der Schalter einstellen. Ein mechanischer Stellungsanzeiger auf der Oberseite des Antriebs zeigt die Ventilstellung an. Der Antrieb verfügt über eine manuelle Übersteuerung.

Das Ventil hat eine Bohrung von 25 mm mit einem Kv-Wert von 84 m³/h (Cv = 97.1 gpm). Kv gibt die Durchflussmenge von Wasser in m³/h bei einem Druckabfall von einem Bar. Das Ventil ist bis 40 bar bei 20°C (579 psi bei 68°F) ausgelegt. Es ist geeignet für Temperaturen von -29°C bis 160°C (-20°F bis 320°F). Das Ventil ist geeignet für Wasser, Dampf, Öl, Druckluft, Kraftstoffe, Lösungsmittel und aggressive Medien.

Vorteile:

• Robuster Edelstahl-Kugelhahn mit DN25 PN40 Flanschen
• Schaltzeit nur 8 Sekunden
• Robustes IP67 Antriebsgehäuse
• Sowohl 12V AC als auch DC möglich (per Schalter einstellbar)
• Zwei zusätzliche Endschalter für Positionsrückmeldung
• Manuelle Übersteuerung
• Klare visuelle Stellungsanzeige

Anwendungen

Dieses Ventil kann in Kombination mit Gasen und Flüssigkeiten verwendet werden. Das Ventil ist langlebig und geeignet für verschiedene aggressive und korrosive Medien. Der maximale Druck bei Raumtemperatur beträgt 40 bar (579 psi), bei höheren Temperaturen verringert sich die maximal zulässige Temperatur. Der Temperaturbereich des Mediums liegt zwischen -29°C und 160°C (-20°F bis 320°F). Bei hohen Temperaturen wird empfohlen, das Ventil in einem belüfteten Bereich zu installieren. Die Installation des Ventils in einer feuchten Umgebung ist erlaubt, vorausgesetzt, alle Teile, wie ein geeignetes elektrisches Kabel, sind korrekt befestigt. Einige Anwendungsbeispiele für dieses Ventil sind HLK, Bewässerung, industrielle Automatisierung, Wassermanagement.

Elektrischer Schaltplan

Der Antrieb arbeitet mit 12 Volt DC und 12 Volt AC (50/60Hz). Auf der Leiterplatte befinden sich zwei kleine Schalter, um den Antrieb auf AC oder DC einzustellen. Die Voreinstellung ist DC. Der Antrieb zieht nominal 0.2A und 2.2A bei maximalem Drehmoment. Der Antrieb verfügt über eine 3-Punkt-Steuerung. Die Anschlüsse 1 (Minus) und 2 (Plus) sind dauerhaft mit der Stromversorgung verbunden. Die Anschlüsse 3 (Minus) und 4 (Minus) sind für die Steuersignale. Das Verbinden eines dieser Steuerleitungen schließt oder öffnet das Ventil. Anschlüsse 3 und 4 dürfen niemals gleichzeitig verbunden werden, um Kurzschluss und Schäden zu vermeiden. Der Antrieb hat zwei interne Endschalter. Sobald die Endposition des Antriebs erreicht ist (0 oder 90 Grad), schaltet sich der Motor ab und es wird keine Energie verbraucht. Zusätzlich sind im Antrieb zwei weitere Endschalter für Steuerzwecke vorhanden. Die Winkelposition der Endschalter kann verändert werden. Erdung immer anschließen und die Rohre nicht als Erdung verwenden.

Elektrischer Schaltplan des AG-040-C Antriebs. Vor der Verwendung von Wechselstrom müssen zuerst die Schalter auf der Leiterplatte eingestellt werden.

Montage

Stellen Sie sicher, dass die Position der Kugel und des Antriebs vor der Montage richtig eingestellt sind. Der Antrieb wird mit zwei Adaptern geliefert, um den Antrieb mit der Ventilwelle zu verbinden. Montieren Sie den Antrieb mit den mitgelieferten Schrauben am Ventil. Zwischen beiden Flanschen darf kein Spiel sein. Verwenden Sie unser Fittings-Sortiment für die Verbindung zwischen Rohr und Ventil.

Hinweis: Dieses Produkt wird in Einzelteilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
