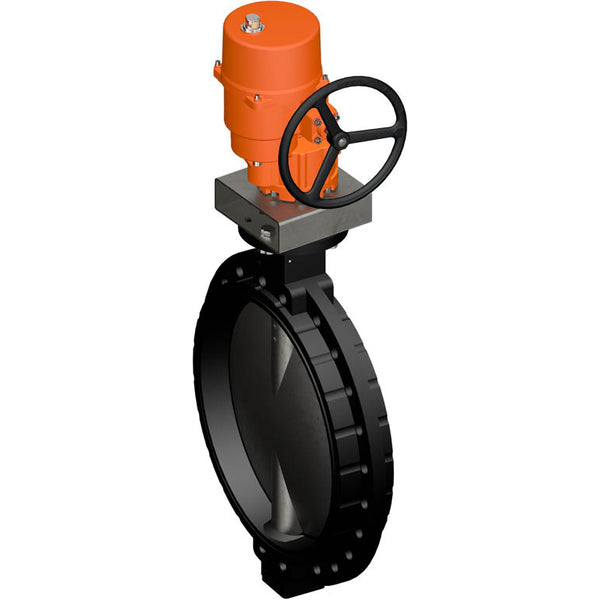

Belimo Absperrklappe DN700/PN16 Wafer 120-240VAC/DC 2&3-Punkt GGG40 EPDM IP67 ISO 5211 Klemme 74s 3500Nm D6700N/SY12-230A-3-T

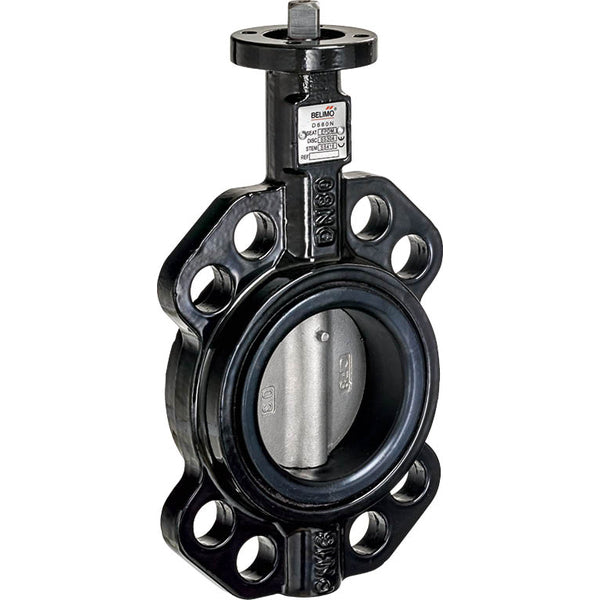

Diese Absperrklappe wird in Kombination mit einem elektrischen Zweipunkt-/Dreipunktantrieb angeboten. Der Antrieb kann das Ventil in einer Zeit von 74 Sekunden von 0-90 Grad drehen und benötigt eine Versorgungsspannung von 120-240 V AC/DC. Der elektrische Stellantrieb ist mit einer optischen Stellungsanzeige ausgestattet, um die Position der Armatur deutlich zu erkennen. Die Absperrklappe hat einen Zwischenflansch zum Anschluss an die Rohrleitung, eine Nennweite von DN 700 und ist für ungefährliche Flüssigkeiten bis zu 16 bar (232 psi) ausgelegt. Bitte beachten Sie, dass der maximale Druck je nach Art des Mediums abweichen kann, prüfen Sie daher sorgfältig das Datenblatt. Die Absperrklappe hat ein Gehäuse aus Grauguss GGG 40 und eine EPDM-Dichtung. Das Ventil ist für Medientemperaturen zwischen -20 und 120 °C (-4 und 248 °F) geeignet. Der Stellantrieb hat die Schutzart IP67 und ist für eine Umgebungstemperatur von -30 bis 65 °C (-22 und 149 °F) geeignet. Der Antrieb verfügt über eine Zweipunkt-/Dreipunktsteuerung. Der Antrieb kann über den ISO 5211 Flansch auf die Armatur montiert werden. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.

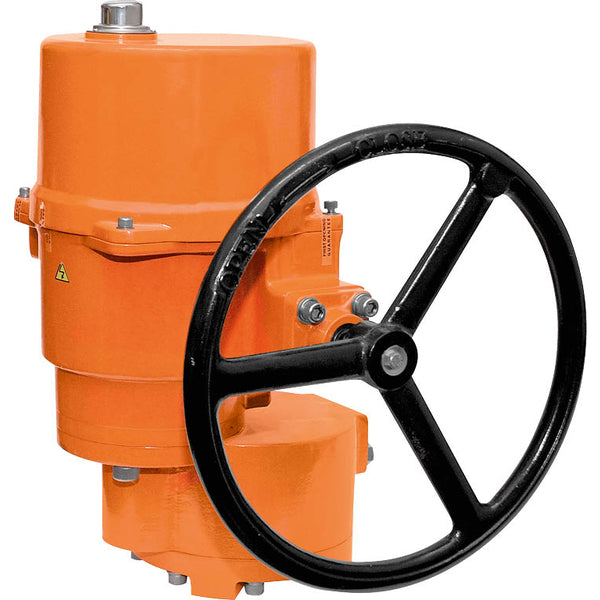

Mechanische Endanschläge begrenzen den Antrieb zwischen -2° und 92°. Die internen Endschalter unterbrechen die Spannungsversorgung des Motors. Zusätzlich bietet ein Motorthermostat einen Überlastungsschutz und unterbricht die Spannungsversorgung, wenn der Antrieb außerhalb der vorgegebenen Temperaturen betrieben wird. Eine interne Heizung verhindert die Bildung von Kondenswasser. Die integrierten Hilfsschalter sind mit einer Gold-/Silberbeschichtung versehen, die die Integration in Schaltungen mit entweder niedrigen Strömen (mA-Bereich) oder größeren Strömen (A-Bereich) gemäß den Datenblattangaben ermöglicht. Sobald jedoch einmal größere Ströme anliegen, können die Kontakte nicht mehr im Milliampere-Bereich verwendet werden. Das Handrad kann die Absperrklappe schließen (im Uhrzeigersinn drehen) und öffnen (gegen den Uhrzeigersinn drehen). Das Handrad bleibt stehen, während der Motor läuft. Der Antrieb ist für den Außeneinsatz geeignet und gegen UV-Strahlung, Schmutz/Staub, Regen/Schnee und Luftfeuchtigkeit geschützt.

Profis

• Keine Gefahr von Wasserschlägen durch langsames Schließen (74 s)
• Die Komponenten sind austauschbar und können bei Bedarf einzeln ersetzt werden
• Hoher Kv-Wert, da die Flüssigkeit in einer geraden Linie fließt
• Geeignet für viskose Medien
