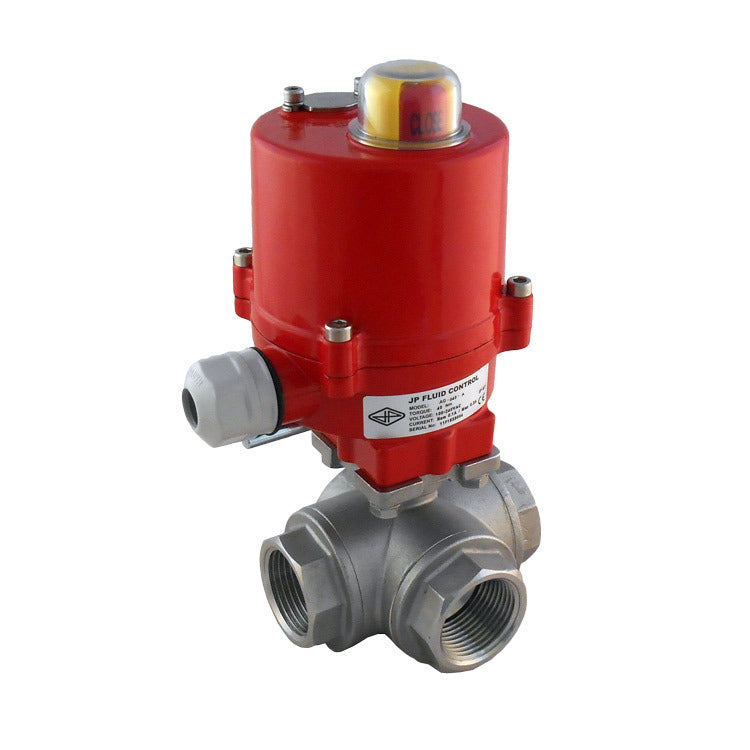

Elektrischer Kugelhahn 3-Wege T-Port G3/8'' Edelstahl 120 V AC
Hinweis: Dieses Produkt wird eingestellt, eine mögliche Alternative ist BL3SAT-038-AG4-120AC
3-Wege elektrisches Kugelventil (T-Port) mit G3/8 Zoll Rohrgewinde und leistungsstarkem und energieeffizientem 100-240V AC/DC Aktuator (max 20Nm). Medien von -10 bis 130°C, max Druck 63 bar bei 20°C. Edelstahl-Ventilgehäuse mit Edelstahlkugel und PPL-Ventilsitzen. Der Nenndurchmesser beträgt 11mm, der Kv-Wert beträgt 3m3/h (50 l/min Wasser bei dP=1 bar). 3-Punkt-Steuerung. Drehung 0-90° in nur 4 Sekunden. Kompaktes und robustes Aktuatorgehäuse (IP67) mit Positionsanzeige. Handbetätigungsfunktion und zwei zusätzliche Endschalter für Positionsfeedback.
Hinweis: Dieses Produkt wird eingestellt, eine mögliche Alternative ist BL3SAT-038-AG4-120AC
Beschreibung
Dieses starke und energieeffiziente 3-Wege (T-Port) elektrische Kugelventil von Tameson kann verwendet werden, um automatisch Rohre mit Gas oder Flüssigkeiten abzuschalten. Das Ventil hat ein 3/8 Zoll Rohrgewinde (Innengewinde, BSPP). Das Gehäuse des Ventils besteht aus Edelstahl mit einer Edelstahlkugel und einer PPL (Polypropylen) Dichtung. Der Aktuator ist geeignet für Stromversorgungen von 100 bis 240V Wechselstrom (50/60Hz). Der Aktuator hat ein robustes Aluminiumgehäuse (IP67, vorausgesetzt, es ist ein entsprechendes Kabel angeschlossen) und liefert maximal 20 Nm Drehmoment. Das Ventil dreht sich von 0 bis 90 Grad in 4 Sekunden. Wenn die Kugel eine Endposition erreicht, wird der Elektromotor abgeschaltet und es wird keine Energie verbraucht. Der Aktuator ist mit zwei zusätzlichen Endschaltern für Positionsfeedback ausgestattet. Die Endschalter sind auf 0 und 90 Grad positioniert. Bei Bedarf kann die Winkelposition der Schalter vom Benutzer angepasst werden. Ein mechanischer Positionsanzeiger oben am Aktuator zeigt die Ventilposition an. Der Aktuator ist mit einer Handbedienung ausgestattet.
Wichtige Vorteile
- Robustes Edelstahl-Kugelventil mit 3/8 Zoll Rohrgewinde
- Schaltzeit von nur 4 Sekunden
- Robustes IP67 Aktuatorgehäuse
- Geeignet für Stromversorgungen von 100 bis 240V AC
- Zwei zusätzliche Endschalter für Positionsfeedback
- Handbedienung
- Klare visuelle Positionsanzeige
- Hochwertiges 3-Wege Kugelventil (AISI 316)
Technische Spezifikationen
| Aktuator | Kugelventil | ||
|---|---|---|---|
| Aktuator ref: | AG-020-A | Kugelventil ref: | 145TS038 |
| Spannung: | 100-240V AC (50/60Hz) | Gehäuse: | Edelstahl (AISI 316) |
| Nenn-/Max. Strom: | 0.1/0.2 A | Kugel: | Edelstahl (AISI 316) |
| Schutz: | IP67 | Sitzringe: | PPL (Polypropylen) |
| Duty Cycle: | S2 30min. | Rohrgewinde: | G3/8" BSP |
| Öffnen/Schließen: | 4 s | Nenndurchmesser: | 11mm (DN) |
| Umgebungs-Temp.: | -10°C..50°C | Installationslänge: | 75 mm |
| Bereich: | 0-90° | Max Druck (@20°C): | 63 bar |
| Zusätzliche Endschalter: | 2 | Funktion: | 3-Wege T-Port |
| Handbedienung: | Ja | Temp Medium: | -10°C..130°C |
Bohren und Schaltfunktion
Die Kugel hat einen T-Port. Durch Drehen der Kugel um 90 Grad kann zwischen zwei Schaltkreisen gewechselt oder die drei Rohre verbunden werden. Die Anschlüsse überlappen sich während der Drehung.
Schematische Darstellung der Schaltfunktion von T-Port-Ventilen
