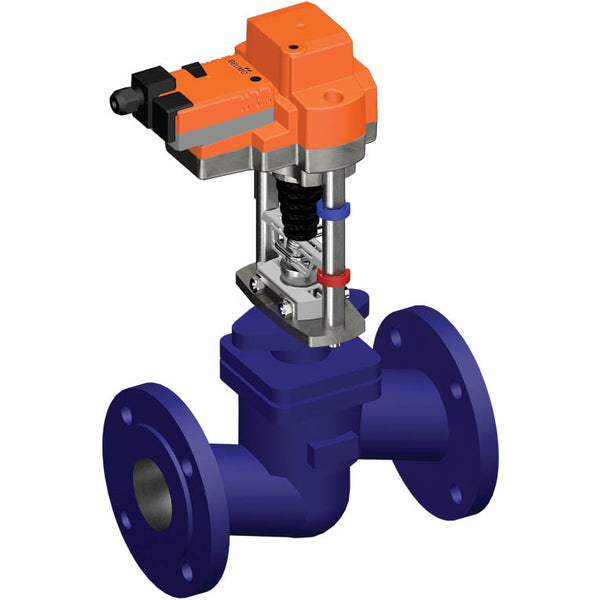

Belimo Geradsitzventil 40mm Flansch DN125 Kvs220 24VAC/DC 150s BACnet 0-10/2-10V 2500N IP54 H6125SP/EV24A-MOD

Dies ist ein 2-Wege-Kugelhahn mit einem beschichteten Gusseisen-Gehäuse und EPDM-Dichtung. Der Durchmesser des Ventils beträgt DN 125 und die Flanschgröße ist DN 125. Das Profil des Ventilkonus bestimmt die gleichprozentuale Durchflusscharakteristik. Der maximale Druckunterschied beträgt 6 bar (87 psi). Das Ventil kann zwischen 5 und 150 °C (41 bis 302 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 220 m3/h, was einem Cv-Wert von 254,54 gpm entspricht. Die Hubhöhe des Ventils beträgt 40 mm. Der Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC. Der Aktuator unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und bietet präzises Positionsfeedback im Bereich von 0-10 V oder 2-10 V, was eine genaue und reaktionsschnelle Steuerung in verschiedenen Anwendungen gewährleistet. Der Aktuator öffnet/schließt das Ventil in 150 Sekunden. Der Aktuator hat eine IP54-Klassifizierung.

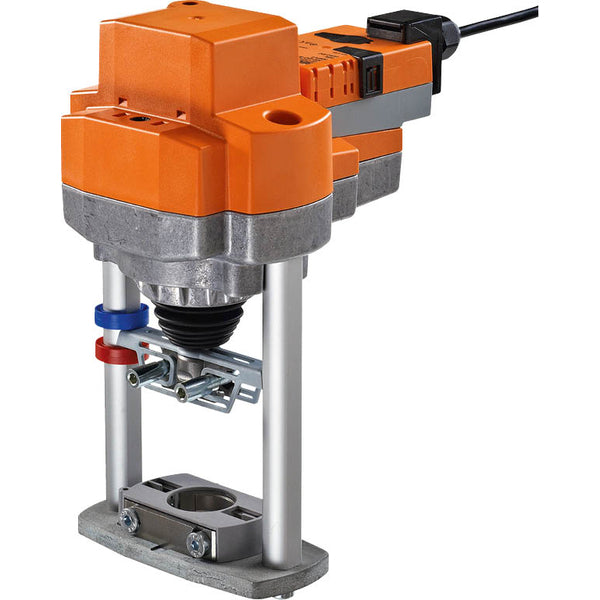

Der Aktuator, ausgestattet mit Überlastschutz, benötigt keine Endschalter und stoppt automatisch, wenn der Endpunkt erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Getriebe so lange entkoppelt, wie der Knopf gedrückt oder verriegelt ist. Hubanpassungen können mit einem 5 mm Sechskantschlüssel vorgenommen werden, der oben am Aktuator eingesetzt wird, wobei die Stange beim Drehen im Uhrzeigersinn herausragt. Der Aktuator kann direkt auf dem Kugelhahn mit formschlüssigen hohlen Klemmbacken montiert werden und kann um 360° am Ventilschaft gedreht werden. Der Aktuator verfügt über eine integrierte Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus. Er erhält das digitale Steuersignal vom Regelungssystem und bietet den aktuellen Status. Die werkseitige Standardeinstellung zieht die Aktuatorstange zurück. Beim Versand von Ventil-Aktuator-Kombinationen wird die Bewegungsrichtung basierend auf dem Schließpunkt des Ventils eingestellt. Wenn der Aktuator aktiviert wird, ändert der Schalter für die Hubrichtung die Laufrichtung während des normalen Betriebs. Die partielle Druckentlastungsstange und die Überlaufkanäle ermöglichen es diesem Ventil, hohe Schließdrücke zu bewältigen.

Vorteile:

• Die integrierte charakterisierte Scheibe sorgt für einen gleichprozentualen Durchfluss, ideal für Heizkreise
• Dieser modulierte Aktuator kann das Ventil überall zwischen 0-90 Grad mit einem Steuersignal von 0-10 V/2-10 V positionieren
