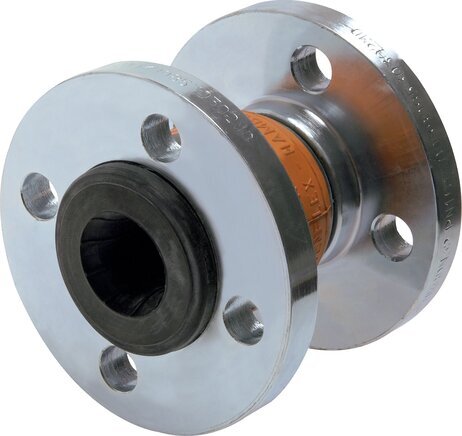

Flanschgummi-Expansionsfuge DN175-PN16 NBR
Diese DN 175 NBR-Expansionsfuge, PN 16, ist ein flexibler Steckverbinder, der entwickelt wurde, um axiale, laterale und winkelige Bewegungen in Rohrleitungen zu absorbieren und thermische Ausdehnung, Fehlstellungen und Vibrationen auszugleichen. Sie wird häufig in Wasserversorgungssystemen, Heizungsinstallationen und industriellen Anwendungen eingesetzt, um die Systemintegrität zu gewährleisten und Stress auf verbundene Komponenten zu reduzieren. Sie besteht aus NBR-Manschetten und verzinkten Stahlflanschen. Geeignet für Temperaturen bis zu 90°C, ab 60°C sinkt der Betriebsdruck. Der maximale Betriebsdruck beträgt 16 bar bis +60 °C, 11 bar bei +80 °C und 6 bar bei +90 °C, mit einem Berstdruck von 48 bar. Für Systeme mit Druckstößen oder intermittierenden Lasten sollte der maximale Betriebsdruck um 30 % reduziert werden, um vorzeitigen Verschleiß zu vermeiden.
- Regulärer Preis
- €2.173,50
- Regulärer Preis
- €1.826,47
Beschreibung
Diese DN 175 NBR-Expansionsfuge, PN 16, ist ein flexibler Steckverbinder, der entwickelt wurde, um axiale, laterale und winkelige Bewegungen in Rohrleitungen zu absorbieren und thermische Ausdehnung, Fehlstellungen und Vibrationen auszugleichen. Sie wird häufig in Wasserversorgungssystemen, Heizungsinstallationen und industriellen Anwendungen eingesetzt, um die Systemintegrität zu gewährleisten und Stress auf verbundene Komponenten zu reduzieren. Sie besteht aus NBR-Manschetten und verzinkten Stahlflanschen. Geeignet für Temperaturen bis zu 90°C, ab 60°C sinkt der Betriebsdruck. Der maximale Betriebsdruck beträgt 16 bar bis +60 °C, 11 bar bei +80 °C und 6 bar bei +90 °C, mit einem Berstdruck von 48 bar. Für Systeme mit Druckstößen oder intermittierenden Lasten sollte der maximale Betriebsdruck um 30 % reduziert werden, um vorzeitigen Verschleiß zu vermeiden.
Vorteile:
- Drehbare Stahlflansche mit selbstabdichtenden Gummiflanschkragen sorgen für eine sichere und dichte Verbindung
- Ölbeständig durch Manschetten aus NBR
- Geeignet für Temperaturen bis zu 90°C
- Geeignet für Drücke von 0 bis 16 bar
- Axiale Kompression (40 mm), axiale Dehnung (10 mm), seitliche Versetzung (15 mm), Winkelabweichung (10 Grad)
