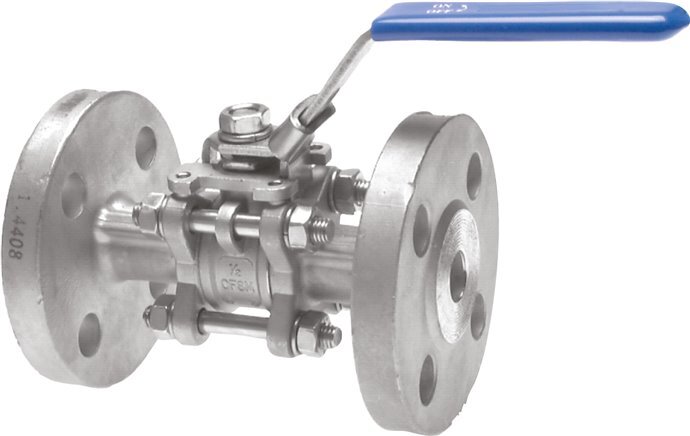

Flanschkugelhahn 2-Weg DN20 PN16 Edelstahl 3-tlg.

Flanschkugelhahn 2-Weg DN20 PN16 Edelstahl 3-tlg.
Flanschkugelhahn 2-Weg DN20 PN16 Edelstahl 3-tlg.
Flanschkugelhahn 2-Weg DN20 PN16 Edelstahl 3-tlg.
Flanschkugelhahn 2-Weg DN20 PN16 Edelstahl 3-tlg.
Abbildung kann leicht variieren
Siehe Spezifikationen für genaue Informationen.
Referenz: V2UMN
Marke: Tameson

Dieser 3-teilige 2-Wege-Flanschkugelhahn DN 20 ist aus Edelstahl mit Teflon (PTFE)-Dichtungen gefertigt. Genormte Länge von 150 mm nach DIN 3202-F1 (EN 558-1 Reihe 1). Das Ventil ist geeignet für Heißwasser und Dampf, Wasser, Luft, Kohlendioxid, verdünnte Säuren und Basen, starke Säuren und Basen, Öl, Kraftstoff, Lösungsmittel, Alkohole, Schmiermittel, brennbare Gase, Meerwasser und demineralisiertes Wasser bis zu einem maximalen Druck von 16 bar (232 psi) und Vakuum (max. -0,9 bar oder -13 psi). Das Ventil kann mit einem Stellantrieb mit ISO 5211 F04-Flansch ausgestattet werden, erfordert jedoch einen separaten Adapter und eine Montagekonsole, die nicht im Lieferumfang enthalten sind. Das Ventil arbeitet in einem Temperaturbereich von -20 bis 200 °C (-4 bis 392 °F).

Alle anzeigen
€345.09
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
€289.99
ohne MwSt.
Auf Lager +2 Tage Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 2 Tagen rechnen. Bis zu 5 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.
Versand an Deutschland: Kostenlos
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 3 - 4 Werktagen

Kunden bewerten uns: 4.8 / 5

486 Rezensionen auf Google

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Beschreibung

Dieser 3-teilige 2-Wege-Flanschkugelhahn DN 20 ist aus Edelstahl mit Teflon (PTFE)-Dichtungen gefertigt. Genormte Länge von 150 mm nach DIN 3202-F1 (EN 558-1 Reihe 1). Das Ventil ist geeignet für Heißwasser und Dampf, Wasser, Luft, Kohlendioxid, verdünnte Säuren und Basen, starke Säuren und Basen, Öl, Kraftstoff, Lösungsmittel, Alkohole, Schmiermittel, brennbare Gase, Meerwasser und demineralisiertes Wasser bis zu einem maximalen Druck von 16 bar (232 psi) und Vakuum (max. -0,9 bar oder -13 psi). Das Ventil kann mit einem Stellantrieb mit ISO 5211 F04-Flansch ausgestattet werden, erfordert jedoch einen separaten Adapter und eine Montagekonsole, die nicht im Lieferumfang enthalten sind. Das Ventil arbeitet in einem Temperaturbereich von -20 bis 200 °C (-4 bis 392 °F). Ein Stellantrieb kann mit einem Montageflansch nach ISO 5211 montiert werden, wenn er in Verbindung mit einem speziellen Winkel und einem Wellenadapter verwendet wird.

Vorteile:

  • Genormte Einbaulänge von 150 mm nach DIN 3202-F1
  • Ungehinderter Fließweg dank der vollen Bohrung
  • Einfache Inspektion und Wartung dank der 3-teiligen Konstruktion
  • Geeignet für aggressive Medien und hohe Temperaturen dank der hochwertigen Materialien
  • Geeignet für Vakuum
  • Einfache Installation und Wartung dank des genormten Flansches DN 20/PN 16

Downloads

Flanged ball valve S-45CV
pdf
Download

Spezifikationen

Anschlussmaß
Wählen Sie eine Anschlussgröße, die zu dem System passt, an das es angeschlossen werden soll. Tipp: Die Zollgröße entspricht nicht dem tatsächlichen Durchmesser des Gewindes, im Zweifelsfall verwenden Sie unsere Gewindetabelle.
DN 20
Anschlussart
Flansch
Werkstoff
Wählen Sie einen Gehäusewerkstoff, der von den Medien und der Umgebung nicht angegriffen wird und der den Temperaturen und dem Druck standhält. Sehen Sie sich unsere Tabelle zur Chemikalienbeständigkeit an.
rostfreier Stahl
Material Dichtung
Die Wahl des Dichtungsmaterials hängt hauptsächlich von der chemischen Beständigkeit, der Temperatur und den Druckwerten ab. Nutzen Sie unsere Tabelle zur chemischen Beständigkeit für die Kompatibilität von Substanzen.
Polytetrafluorethylen (PTFE)

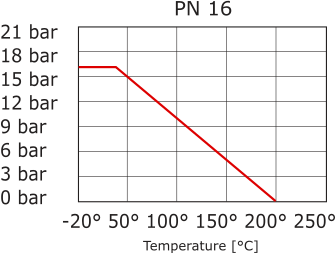

Max. Druckunterschied bei 20 °C (bar)
16
Bedienung
Die Funktionsweise des Ventils. Zum Beispiel über einen elektrischen Antrieb, ein Quetschrad oder einen pneumatischen Antrieb.
Handgriff
Empfohlen für
Indicates the best suited media.
Wasser und Dampf, Wasser, Luft, Kohlensäure, Verdünnte Säuren und Basen, Starke Säuren und Basen, Öl, Treibstoff, Lösungsmittel, Alkohole, Schmiermittel, Brenngase, Meerwasser, Demineralisiertes Wasser
Minimale Temperatur (°C)
Die Mindesttemperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
-20
Maximale Temperatur (°C)
Die maximale Temperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
200
Vakuum (bar)
Geeignet für Vakuum.
-0.9
Ventildurchlass (mm)
Specifies the internal diameter of the valve, which directly affects its flow capacity.
20
Kv-Wert [m3/h]
Kv ist ein Maß für den Wasserdurchsatz in m3/h bei einem Druckabfall von 1 bar. Verwenden Sie den Kv-Rechner, um den erforderlichen Kv-Wert für Ihre Anwendung zu berechnen. Imperiale Einheiten: Cv=1,16xKv.
46
Standard
Erfüllen Sie die Anforderungen einer ISO- oder DIN-Norm
DIN 3202-F1 (EN 558-1 Reihe 1 (Länge))
Kugelhahn-Merkmal
Vakuum
Werkstoffgüte
Die Materialqualität gibt genauere Informationen über das Gehäusematerial. Wählen Sie ein Gehäusematerial, das nicht durch die Medien und die Umgebung korrodiert.
Edelstahl 316 (1.4408)
Gehäusekonstruktion
3-teilig
ISO 5211 Flanschart
Standardflansch für die Montage eines Stellantriebs, die Größe wird in F-xx angegeben. Beachten Sie, dass nicht jedes Ventil für die direkte Montage eines Stellantriebs geeignet ist, manchmal ist ein Adapter erforderlich.
Flansch F04
Ausführung
gerade
Material Kugeldichtung
Polytetrafluorethylen (PTFE)
Material Kugel
Gibt das Material der Kugel im Ventil an, das die Haltbarkeit und die Kompatibilität mit bestimmten Flüssigkeiten beeinflussen kann.
rostfreier Stahl
Druckstufe Artikel
PN 16
Druckstufe Flansch
PN 16
Kompletter Durchlass
Ja
Material für den Griff
Edelstahl 304 (1.4301)
