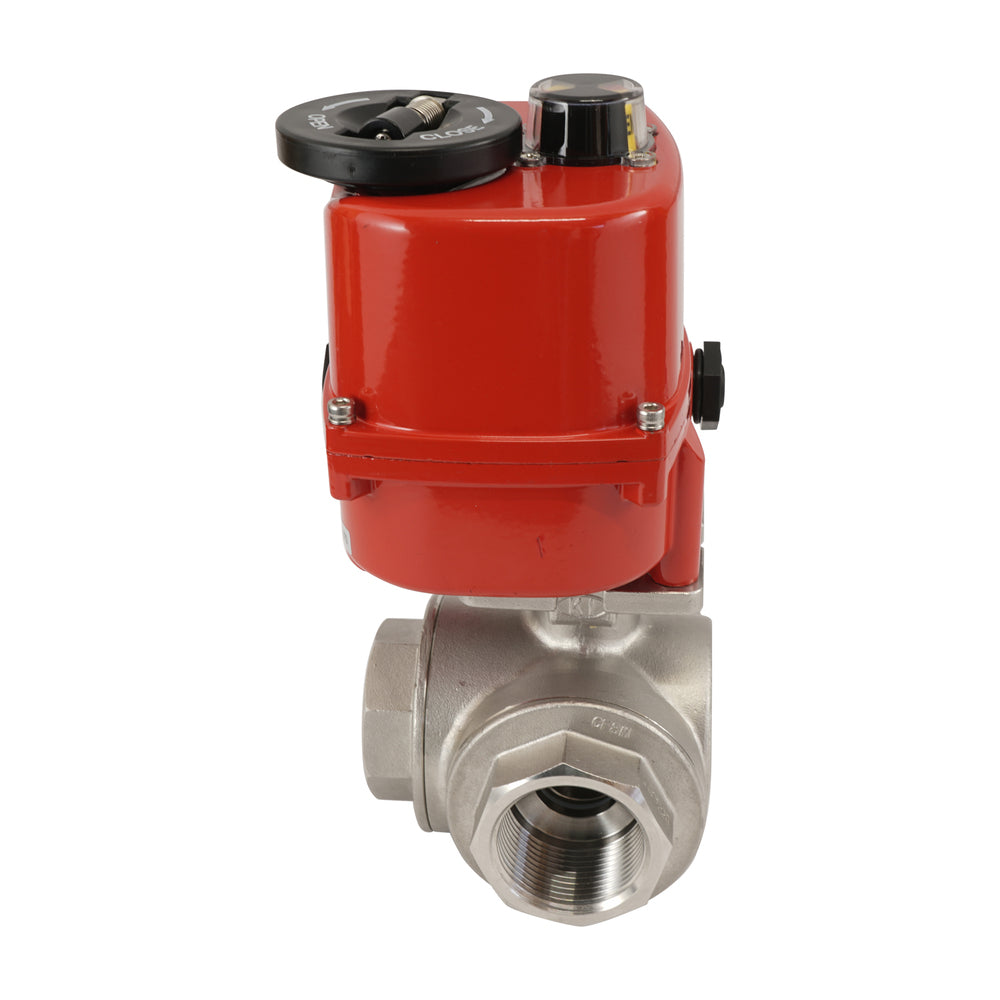

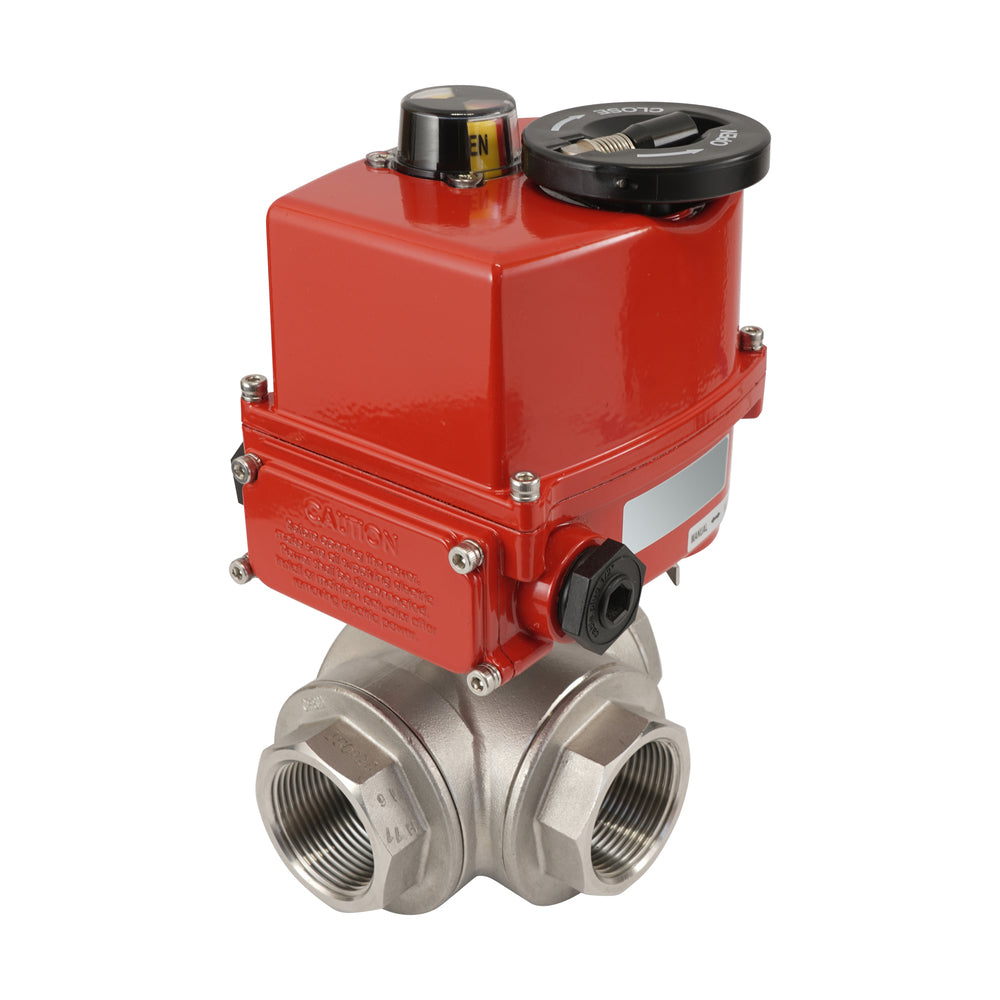

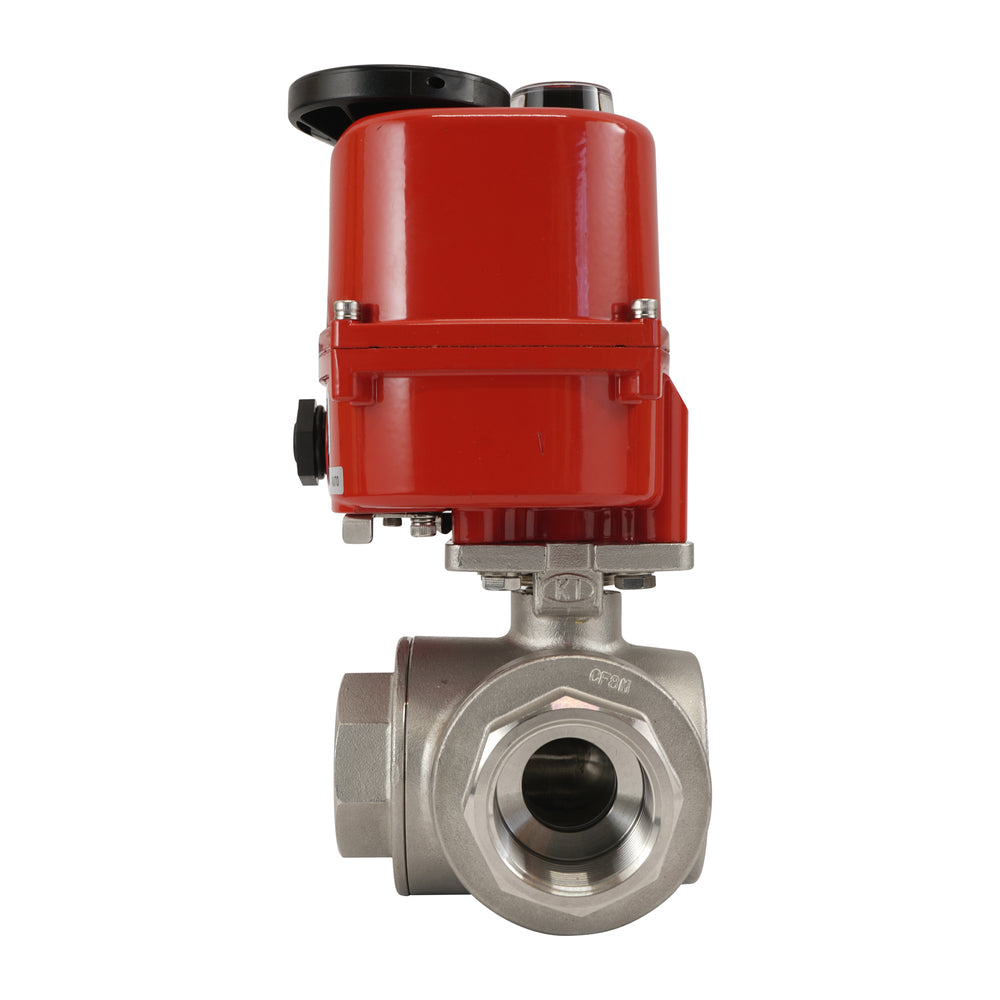

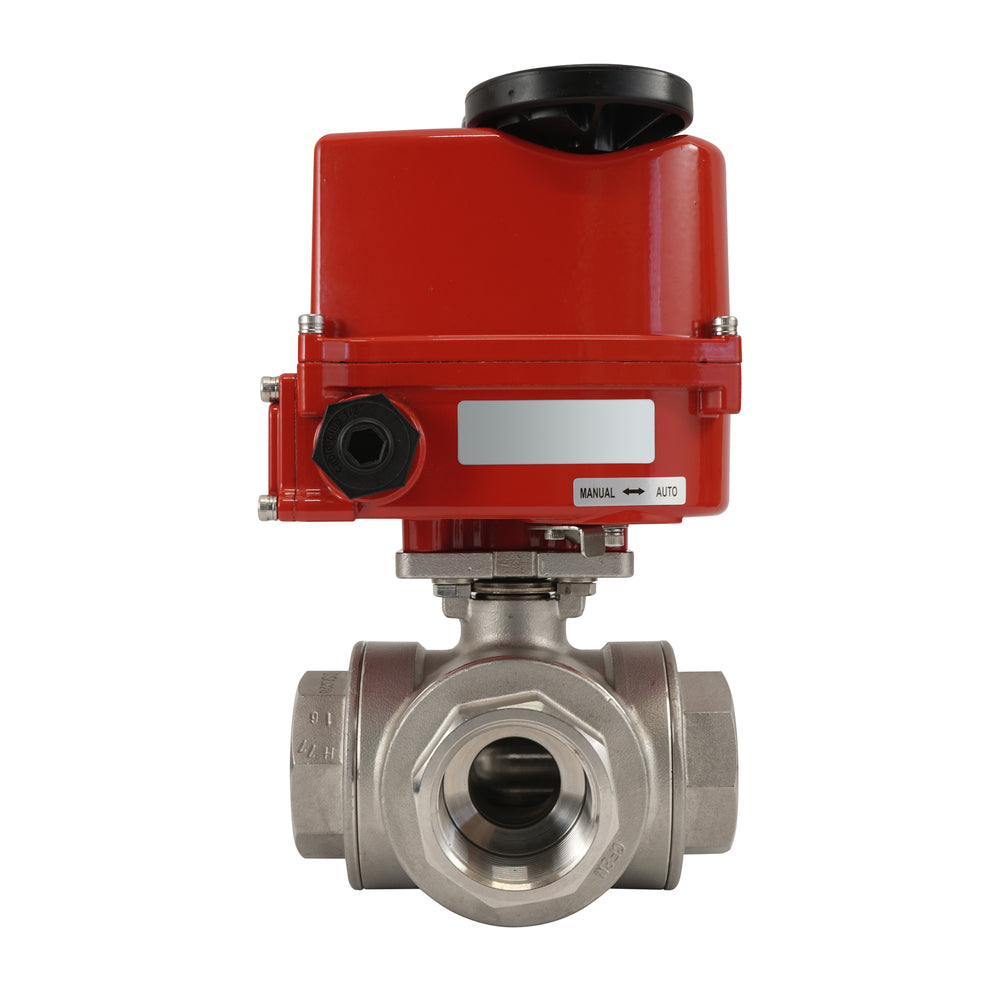

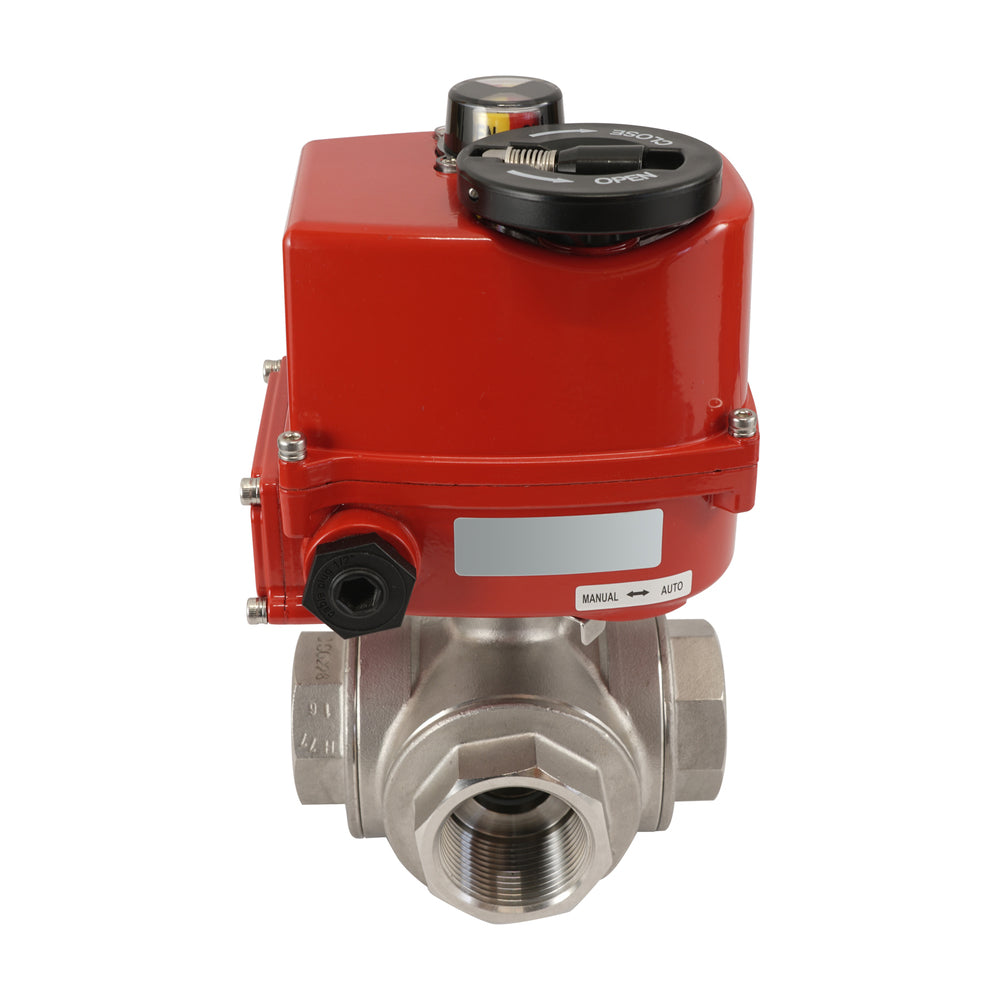

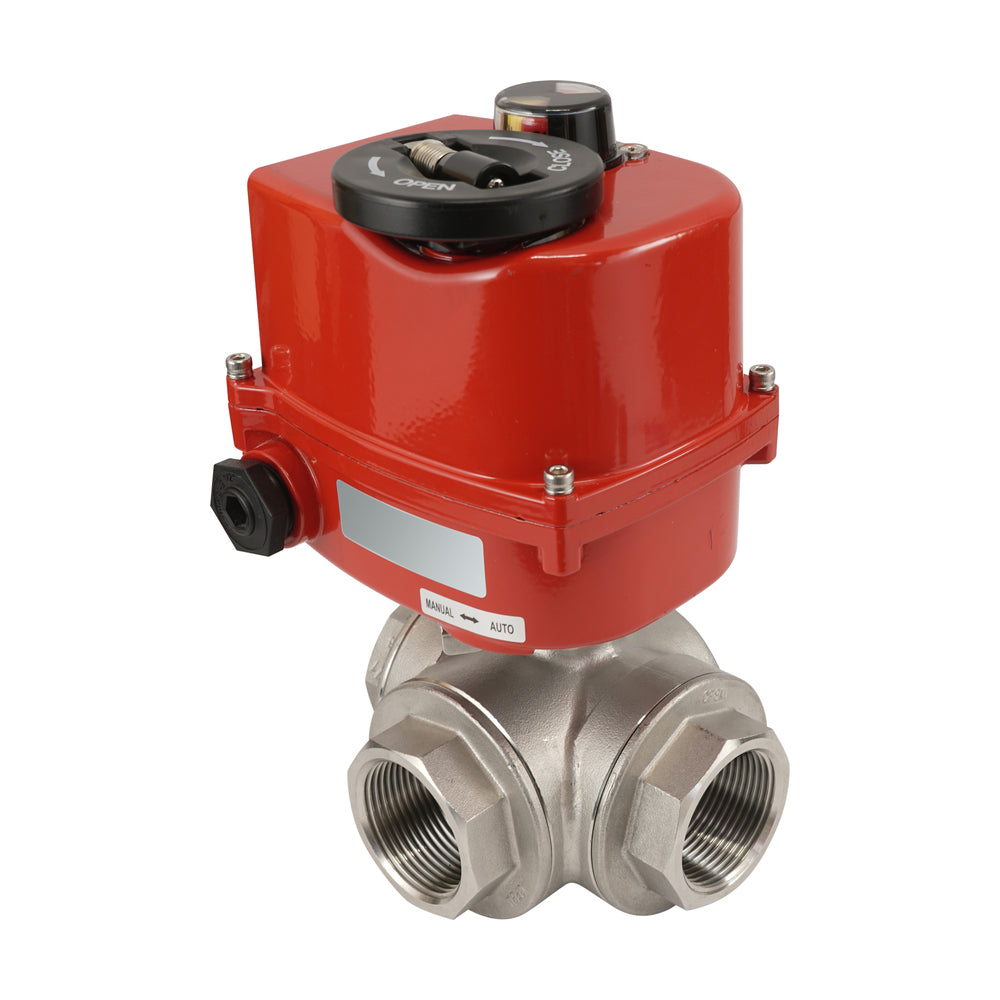

G 1 1/4 Zoll 3-Wege-Edelstahl-Kugelhahn (L-Anschluss) 100-240 V AC
Dieser elektrische Antrieb wird in Kombination mit einem 3-Wege-Kugelhahn aus Edelstahl (L-mm-Bohrung) angeboten. Für den Betrieb des Stellantriebs sind 100-240 V AC erforderlich. Der Kugelhahn hat drei Anschlussstellen mit Innengewinde G 1 1/4 Zoll. Blende von 25 mm (Kv-Wert 41 m3/h), mittlerer Temperaturbereich von -20 bis 180 °C und ein maximaler Druck von 63 bar. Mit dem Gehäuse des Stellantriebs erhält das Gerät eine Schutzart von IP67 für eine Umgebungstemperatur von -10 bis 50 °C.
- Regulärer Preis
- €687,34
- Regulärer Preis
- €577,60
Beschreibung
Dieser elektrische Antrieb wird in Kombination mit einem 3-Wege-Kugelhahn angeboten. Er kann die Armatur von 0-90 Grad mit einem Betriebsdrehmoment von 50 Nm (höheres Bremsmoment, siehe Handbuch) in einer Zeit von 13 Sekunden drehen. Er benötigt eine Versorgungsspannung von 100-240 V AC, hat eine Einschaltdauer von S2 und verfügt über eine optische Positionsanzeige auf der Oberseite des Geräts, um die Ventilposition deutlich zu erkennen. Der Antrieb wird über den Flansch ISO 5211 F03, F05 oder F05 auf die Armatur montiert. Das 3-Wege-Edelstahlventil hat drei Anschlussstellen von G 1 1/4 Zoll. Das Medium fließt durch eine 25-mm-Bohrung (Kv-Wert von 41 m3/h) und die Temperatur kann zwischen -20 und 180 °C bei einem Druck unter 63 bar liegen. Sie hat eine Spindeldichtung aus PTFE. Aufgrund des robusten Gehäuses hat der Aktuator die Schutzart IP67 und kann einer Umgebungstemperatur von -10 bis 50 °C standhalten. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.
Profis
- Er hat ein robustes IP67-Gehäuse
- Es hat eine klare visuelle Positionsanzeige, um den Zustand des Ventils zu erkennen
Nachteile
- Im Vergleich zu einem pneumatischen Stellantrieb gleicher Größe ist die Arbeitsgeschwindigkeit langsamer
Baureihe AG-550-A
BL3SA Kugelhahn
Die Kugelhähne der Serie BL3SA sind zuverlässige 3-Wege-Kugelhähne mit einer L-mm- oder T-mm-Bohrung. Das Gehäuse ist aus rostfreiem Stahl, die Kugel ist ebenfalls aus rostfreiem Stahl und die Ventilsitze sind aus PTFE/FKM gefertigt. Das Ventil ist für verschiedene aggressive und korrosive Medien bis zu einem Druck von maximal 63 bar geeignet. Geeignet für Temperaturen zwischen -20 und 180 Grad Celsius und erhältlich von Größe G 1/4 bis G 2. Die Kugelhähne der Serie BL3SA haben alle einen ISO 5211 Top-Flansch (von F03 bis max. F07), der die Montage eines Stellantriebes ermöglicht.
AG5 Aktuator
Die AG5 elektrischen Ventilantriebe von JP Fluid Control bieten eine umfangreiche Liste von Standardfunktionen, die eine Sicherheitsüberbrückung gegen Schäden durch Überdrehmoment und eine manuelle Überbrückung beinhalten. Stellantriebe sind auch mit verschiedenen Optionen erhältlich, wie z. B. modulierend, genannt DPS (Digital Positioning System). Die Serie hat einen Betriebsdrehmomentbereich zwischen 40-50 Nm. Der Regelantrieb AG5 DPS kann mit 4-20 mA, 0-10V oder 2-10V angesteuert werden.
Ersatzteile
Nachstehend finden Sie eine Liste der Ersatzteile für dieses Gerät, falls sie benötigt werden. Verwenden Sie einfach die SKU-Nummer in unserer Suchleiste, um das richtige Teil zu finden. Kugelhahn BL3SAL-114
Betätigungselement: AG-550-A
Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
