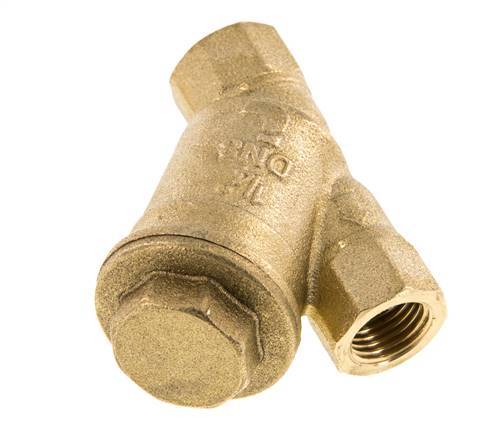

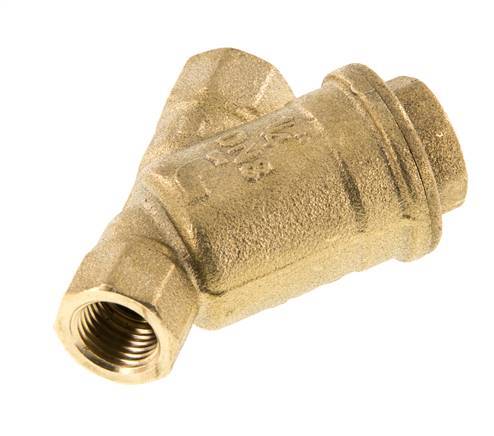

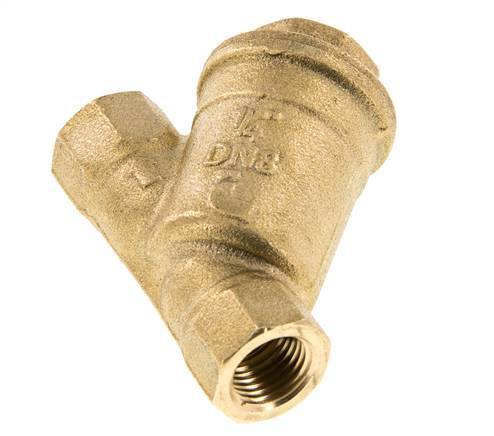

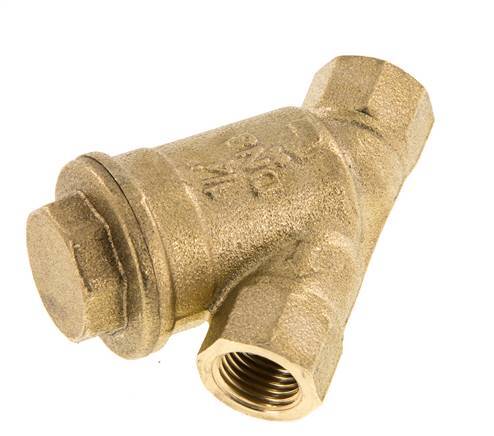

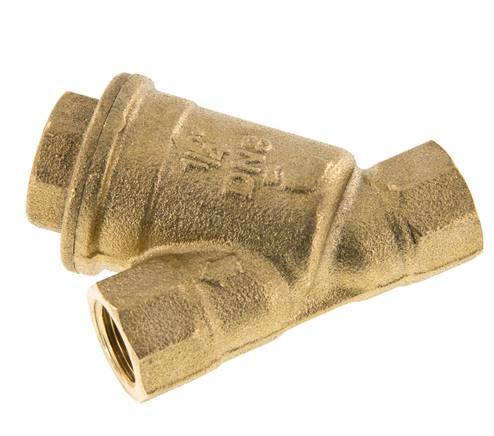

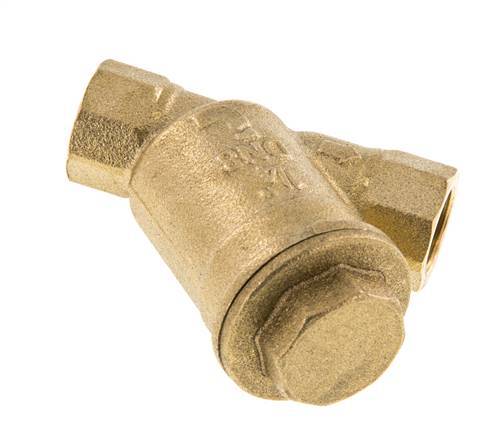

G1/4'' Y-Filter 0.5mm Messing NBR 20bar

Messing Y-Filter mit G 1/4" Innengewinde und einem Edelstahlgewebe mit einer Filtergröße von 0,5 mm. Für Medien bis zu 20 bar (290 psi). Der Temperaturbereich liegt zwischen -20 °C und 110 °C (-4 bis 230 °F).Y-Filter sollten in einer einzigen Durchflussrichtung verwendet werden. Die Installationsrichtung ist korrekt, wenn das herausragende Bein (mit dem Filter) in dieselbe Richtung wie die Durchflussrichtung zeigt. Darüber hinaus zeigt ein Pfeil auf dem Gehäuse die Installationsrichtung an. Die Rückstände sammeln sich im Filter. Der Filter kann durch Abschrauben der Dichtkappe inspiziert und gereinigt werden. Die Dichtung besteht aus NBR (Nitrilkautschuk).Es wird empfohlen, Partikelfilter vor Komponenten zu installieren, die empfindlich auf kleine Partikel reagieren, wie z. B. Magnetventile oder Pumpen. Die Filtergröße des Y-Filters definiert die maximale Partikelgröße, die passieren kann. Die Auswahl der Maschenweite des Y-Filter wird durch die Anforderungen der nachgeschalteten Ausrüstung geleitet. Die richtige Dimensionierung ist wichtig. Wenn die Filtrationsgröße zu groß ist, gelangen ungefilterte Partikel nach unten und können die Leistung der nachgeschalteten Ausrüstung beeinträchtigen. Wenn die Filtrationsgröße zu klein ist, steigt der Druckabfall und aufgrund der Filtrationsgröße muss der Filter häufiger gereinigt werden. Empfindliche Elemente wie generische Magnetventile funktionieren nur mit sehr sauberen Flüssigkeiten. Es wird daher immer empfohlen, einen Filter stromaufwärts dieser Komponenten zu installieren, um das Risiko des Durchgangs von Partikeln zu verringern. Für diese Art von Anwendung wird eine Filtermaschenweite von 0,5 mm oder kleiner empfohlen.

Vorteile:

• Dank des Y-förmigen Designs gibt es einen geringeren Druckabfall im Vergleich zu einem T-förmigen Design
• Einfache Wartung und Reinigung dank der abnehmbaren Dichtkappe
• Dieser Filter hat eine Maschenweite von 0,5 mm, was ihn für empfindlichere Systemkomponenten geeignet macht

Nachteile:

• Messing ist ein langlebiges Material, aber Edelstahl hat bessere mechanische und chemische Eigenschaften

SLB-Serie

Die SLB Messing Y-Filter sind von G 1/4 Zoll bis G 4 Zoll erhältlich. Die Standard-Maschenweite des Filters beträgt 0,5 mm (0,8 mm für Größen ab G 2-1/2 Zoll). Optional ist eine feinere Maschenweite von 0,2 mm erhältlich. Alle Filter haben ein robustes Messinggehäuse, eine NBR-Dichtung und ein Edelstahlgewebe. Y-Filter werden häufig installiert, um Pumpen, Ventile und andere Komponenten vor Schmutz im Fluid zu schützen. Typische Anwendungen sind Wasser (kein Dampf), neutrale und nicht aggressive Flüssigkeiten oder Gase, Mineralöle und Druckluft.
