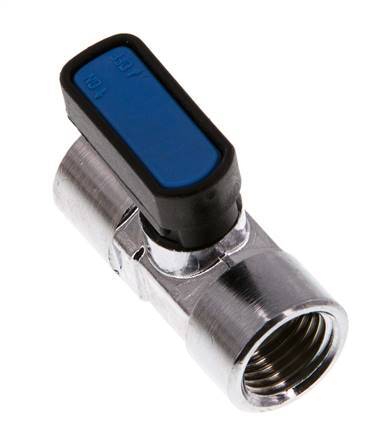

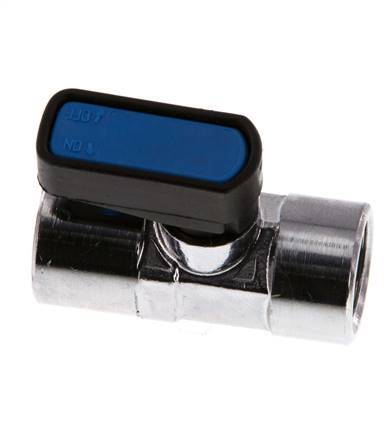

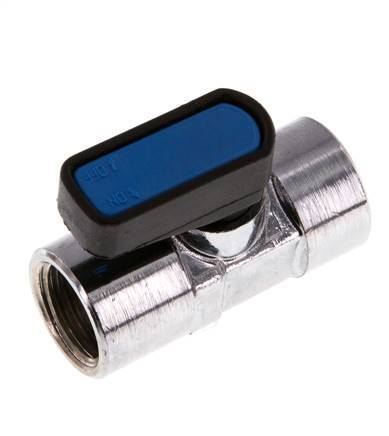

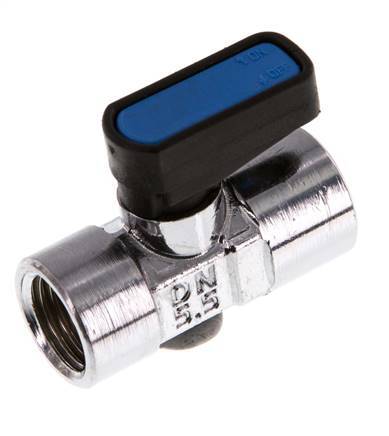

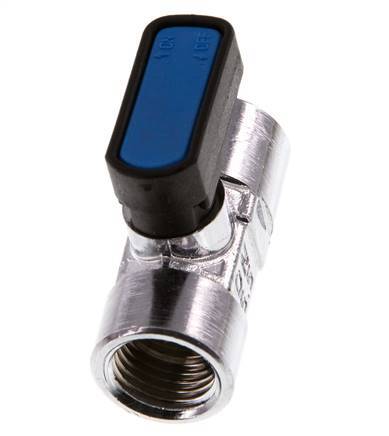

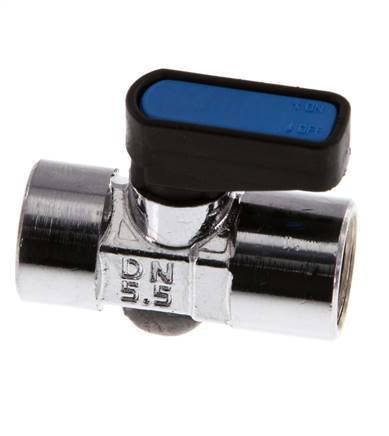

G 1/4 Zoll entlüfteter Mini-Messing-Kugelhahn
Entlüfteter Mini-Messing-Kugelhahn mit G 1/4-Zoll-Gewindeanschlüssen. In geschlossener Stellung entlüftet er die Auslassöffnung durch ein 2,5-mm-Loch. Die Bohrung des Hauptventils beträgt 5,5 mm und der maximale Druck 20 bar oder 290 psi. Das Ventil ist geeignet für Luft, Wasser und Vakuum (max. -0,99 bar oder -14 psi). Der Temperaturbereich reicht von -20 bis 80 °C (-4 bis 176 °F). Gehäuse aus verchromtem Messing, Kugel aus hartverchromtem Messing und Dichtungen aus PTFE/NBR.
- Regulärer Preis
- €10,40
- Regulärer Preis
- €8,74
Beschreibung
Es handelt sich um einen entlüfteten Kompaktkugelhahn aus Messing, der für die Druckentlastung des Druckluftsystems konzipiert ist. Im geschlossenen Zustand entlüftet das Ventil das Rohrleitungssystem durch eine 2,5 mm große Entlüftungsbohrung. Durch die kompakte Bauweise eignet er sich für Rohrleitungssysteme mit geringem Bauraum. Die Ventilbohrung beträgt 5,5 mm.
Das Ventil hat Anschlüsse mit G 1/4-Zoll-Gewinde. Es handelt sich um BSPP (British Standard Pipe Parallel). Mit unserem breiten Sortiment an 1/4-Zoll-Fittings können Sie es an jedes Rohrsystem anschließen.
Das Gehäuse des Ventils ist aus verchromtem Messing, die Kugel ist aus hartverchromtem Messing und die Dichtungen sind aus PTFE/NBR gefertigt. Das Ventil ist geeignet für Luft und Wasser bis zu einem maximalen Druck von 20 bar oder 290 psi und Vakuum (max. -0,99 bar oder -14 psi). Das Ventil kann in einem Temperaturbereich von -20 bis 80 °C (-4 bis 176 °F) eingesetzt werden.
Benutzen Sie den Griff, um das Ventil zu betätigen. Durch Drehen um 90 Grad wird das Ventil geöffnet oder geschlossen. Steht der Griff senkrecht zum Rohr, ist die Einlassöffnung geschlossen und die Auslassöffnung wird in die Umgebung entlüftet. Dieses Ventil ist nicht für eine elektrische oder pneumatische Steuerung geeignet. Zu diesem Zweck werden Armaturen mit ISO-Top-Flansch (ISO 5211) empfohlen.
Vorteile:
- Geeignet für Vakuum (max. -0,99 bar oder -14 psi)
- Ideal für die Druckentlastung von Druckluftsystemen
- Sorgt für eine sicherere Arbeitsumgebung durch Druckentlastung von Maschinen und Werkzeugen
- Ideale Lösung für Rohrleitungssysteme mit geringem Einbauraum dank der kompakten Bauweise
Nachteile:
- Nur für den manuellen Betrieb geeignet
Baureihe BL3BC-MVT-SD
Unsere BL3BC-MVT-SD Serie entlüfteter Mini-Kugelhähne reicht von 1/8 bis 3/8 Zoll Gewindeanschlüssen. Es umfasst kompakte Ventile zur Druckentlastung von Druckluftsystemen mit geringem Bauraum. Das Gehäuse ist aus verchromtem Messing, die Kugel ist aus hartverchromtem Messing und die Dichtungen sind aus PTFE/NBR. Der Betriebsdruck beträgt bis zu 20 bar oder 290 psi, mit der Möglichkeit von Vakuumanwendungen mit einem Mindestdruck von -0,99 bar oder -14 psi. Das Ventil kann in einem Temperaturbereich von -20 bis 80 °C (-4 bis 176 °F) eingesetzt werden. Die Ventile sind griffbetätigt.
