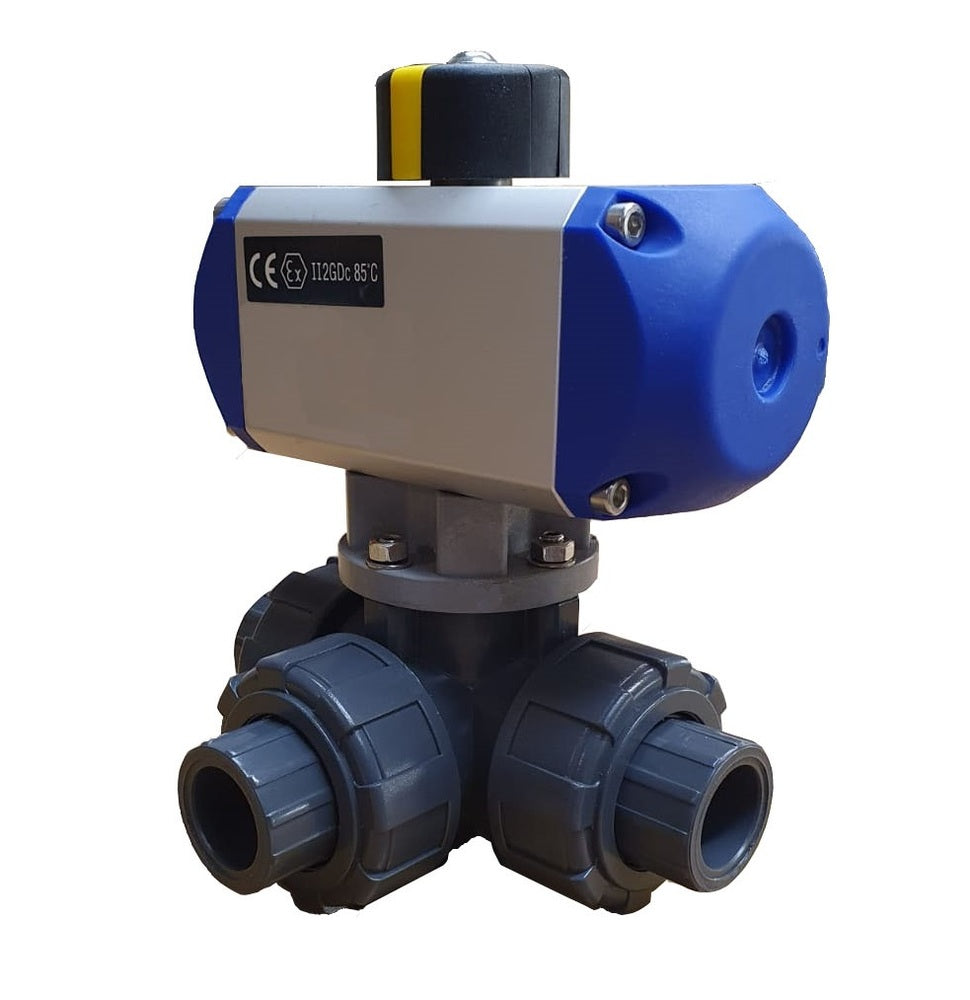

G1-1/4 Zoll T-Bohrung 3-Wege PVC Pneumatischer Kugelhahn Doppeltwirkend PTFE

Dieser pneumatisch gesteuerte 3-Wege-PVC-Kugelhahn (T-Bohrung) ermöglicht eine höhere Automatisierung Ihres Systems im Vergleich zu einem manuell gesteuerten Ventil. Der Kugelhahn hat einen Durchmesser von 32 mm und eignet sich für verunreinigtes Wasser oder korrosive Medien, wie Chloridlösungen (Meerwasser oder Schwimmbäder) von -20 bis 80 °C (-4 bis 176 °F). Das Ventil ist auch gegen viele Salzlösungen, Säuren und Basen sowie Lösungsmittel beständig. Der pneumatische Antrieb kann ein Drehmoment von 21,6 Nm bei 8 bar erzeugen, hat aber ein Steuerdruckfenster von 6 - 10 bar. Der Kugelhahn hat G-Anschlüsse, um ihn an die Rohrleitungen/Schläuche der Anwendung anzuschließen. Der Antrieb ist doppeltwirkend und verfügt über eine zuverlässige Aluminium-Zahnstange mit Ritzel. Der Stellantrieb hat ein eloxiertes Aluminiumgehäuse und eine Abdeckung aus Acetalharz, während der Kugelhahn ein PVC-Gehäuse und PTFE/EPDM-Dichtungen hat. Der maximale Mediendruck beträgt 10 bar (145 psi). Der Stellantrieb hat G1/8-Anschlüsse für die Zu- und Abluft. Wir empfehlen die Montage eines 1/4"-Namur-Magnetventils direkt auf dem Stellantrieb, um die Luftzufuhr zu steuern. Bitte beachten Sie, dass sich 1/4 auf die Namurgröße des Ventils bezieht, nicht auf die Anschlussgröße. Außerdem kann auf der Oberseite des Stellantriebs eine Stellungsregler- oder Endschalterbox nach VDI/VDE 3845 montiert werden. Der Antrieb wird über den Flansch ISO 5211 F04 (11 mm Vierkant) an den Kugelhahn montiert. FKM auf Anfrage erhältlich.

Vorteile:

• Möglichkeit der direkten Montage eines Namur-Magnetventils zur Reduzierung von Fittings und Schläuchen
• Mechanische Anzeige auf der Oberseite zeigt die Ventilstellung an
• ATEX (II 2G Ex d C) zertifiziert für explosive Umgebungen
• Geringere Investitionskosten als bei einer elektrischen Version
• Schnelles Öffnen/Schließen
• Doppeltwirkende Antriebe ermöglichen eine bessere Kontrolle als einfachwirkende Antriebe.
• Kann mit einem Endschalterkasten ausgestattet werden

Nachteile:

• Doppeltwirkende Antriebe verbrauchen mehr Druckluft als einfachwirkende Antriebe.
• Der Energieverbrauch ist höher als bei einer gleichwertigen elektrischen Betätigung, aber die Anfangsinvestition ist geringer

Serie

BL3PA

Die PVC-Kugelhähne der Serie BL3PA sind zuverlässige 3-Wege-Kugelhähne mit L-Bohrung oder T-Bohrung. Die Anschlüsse reichen von G 1/2 Zoll bis G 2 Zoll und von 20 mm bis 63 mm Lösemittelstutzen. Das Gehäuse ist aus PVC, die Kugel aus PVC-C und die Ventilsitze sind aus PTFE/EPDM oder FKM/EPDM gefertigt. Die Ventile eignen sich für verunreinigtes Wasser oder korrosive Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder) und sind beständig gegen viele Salzlösungen, Säuren und Basen sowie Lösungsmittel bis zu einem Maximaldruck von 10 bar (145 psi). Geeignet für Temperaturen zwischen -20 und 80 ׄ°C (-4 bis 176 °F). Die Kugelhähne der Serie BL3PA haben alle einen ISO 5211 Top-Flansch (von F03 bis max. F07), der die Montage eines Stellantriebes ermöglicht.

PAL

Mit den pneumatischen Schwenkantrieben PAL können Sie Kugelhähne oder Absperrklappen mit Druckluft steuern. Sie bieten eine zuverlässige und robuste Lösung für die Automatisierung größerer Armaturen zu geringeren Investitionskosten als elektrische Antriebe. Sie werden auf Vierteldrehventile mit einem ISO 5211 Top-Flansch (von F03 bis F12) montiert. Mit 8 verschiedenen Körpergrößen erzeugen sie einen Drehmomentbereich von 9,92 Nm bis 901,8 Nm bei 8 bar. Sie sind mit einer zuverlässigen Aluminium-Zahnstange und einem Ritzel ausgestattet und können entweder einfachwirkend (federöffnend oder federschließend) oder doppeltwirkend für eine bessere Kontrolle sein. Diese Betätigungselemente sind mit einem eloxierten Aluminiumgehäuse und einer Abdeckung aus Acetalharz (Größen 1-6) oder Aluminium (Größen 12-130) ausgestattet. Der Standardtemperaturbereich liegt bei -20°C bis 80°C mit einer NBR-Dichtung. Optional ist eine FKM-Dichtung für eine erhöhte Höchsttemperatur von 120°C (Größen 1-6) oder 150°C (Größen 12-130) erhältlich. Alle Ventile haben eine 1/4" Namur-Schnittstelle nach VDI/VDE 3845 mit entweder G 1/8" oder G 1/4" Gewinde. Der Antrieb ist dank der ATEX-Zertifizierung (II 2G Ex d C) für explosionsgefährdete Umgebungen geeignet.
