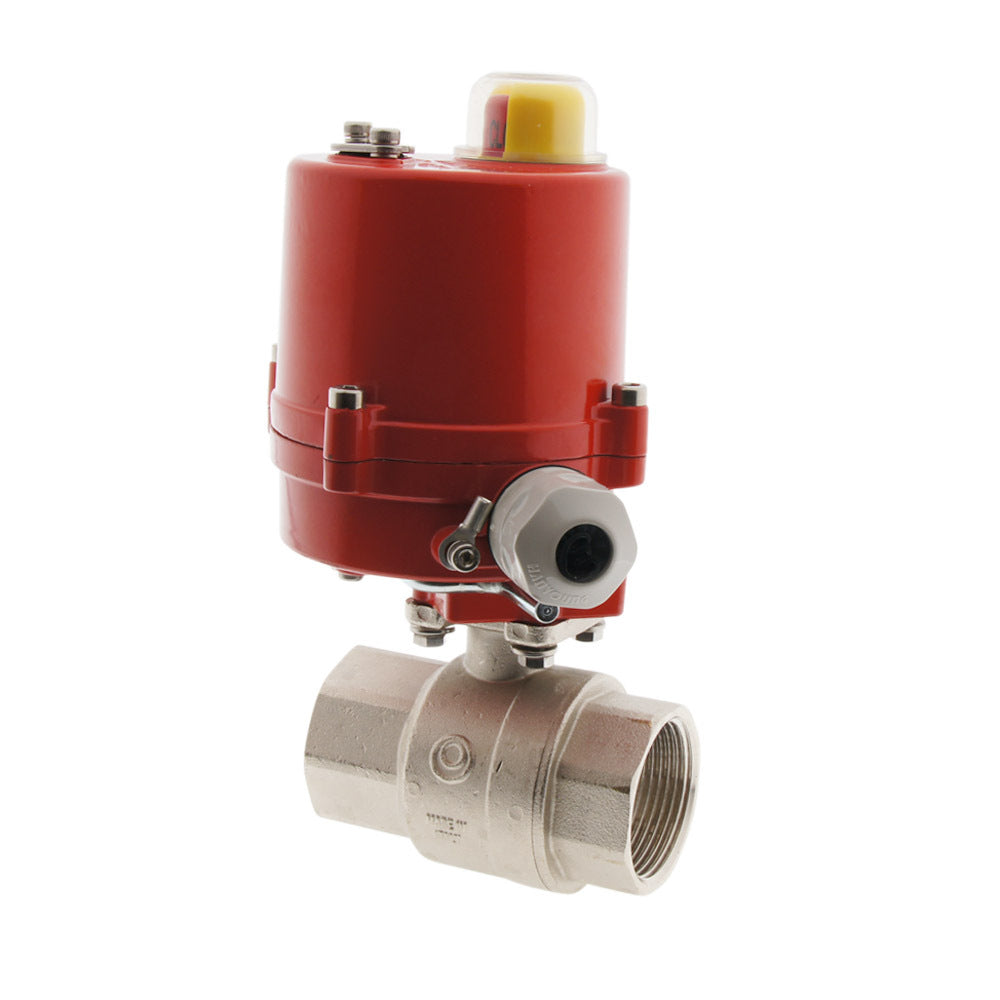

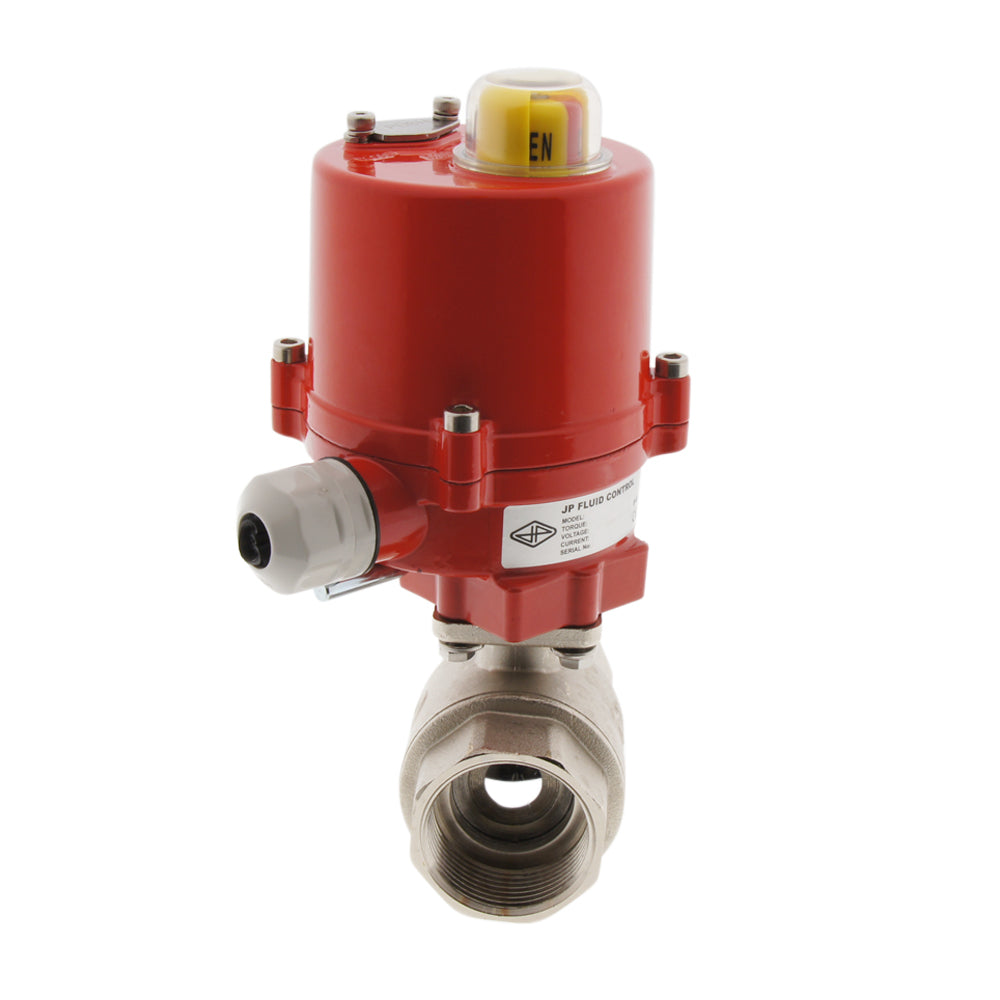

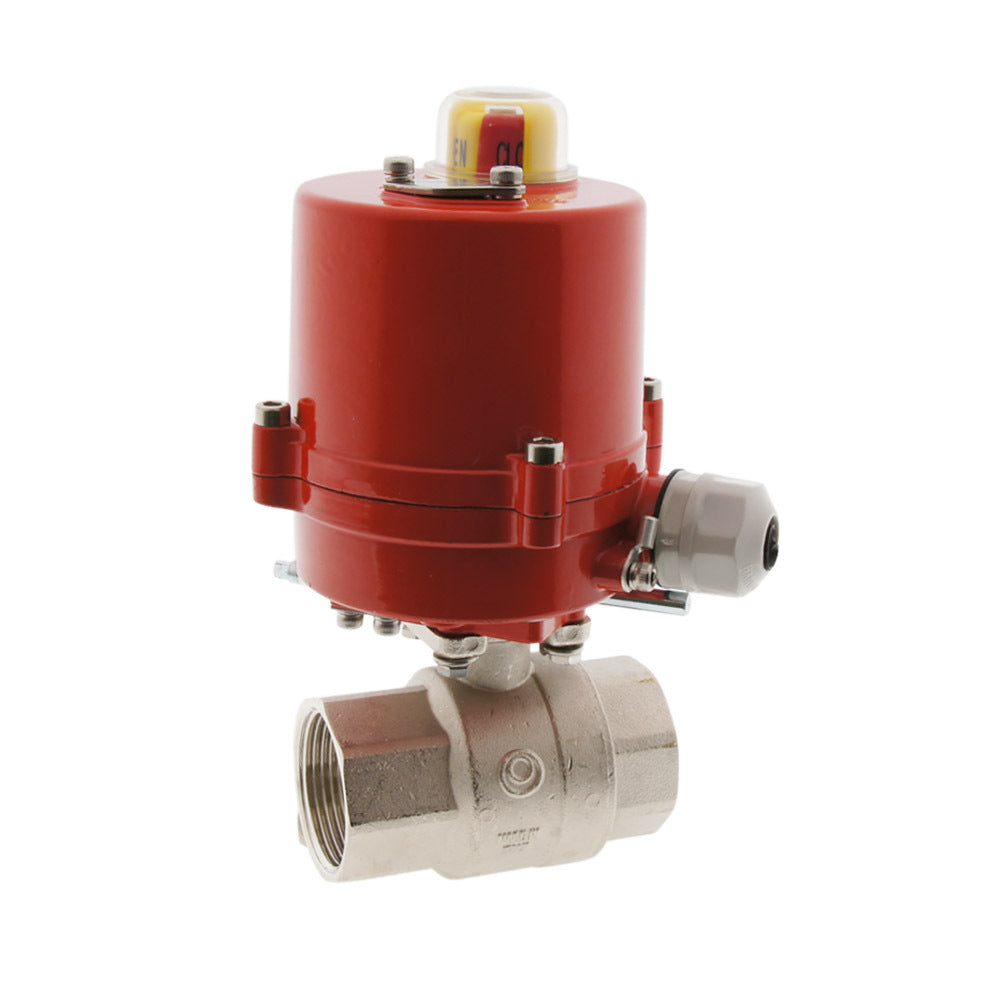

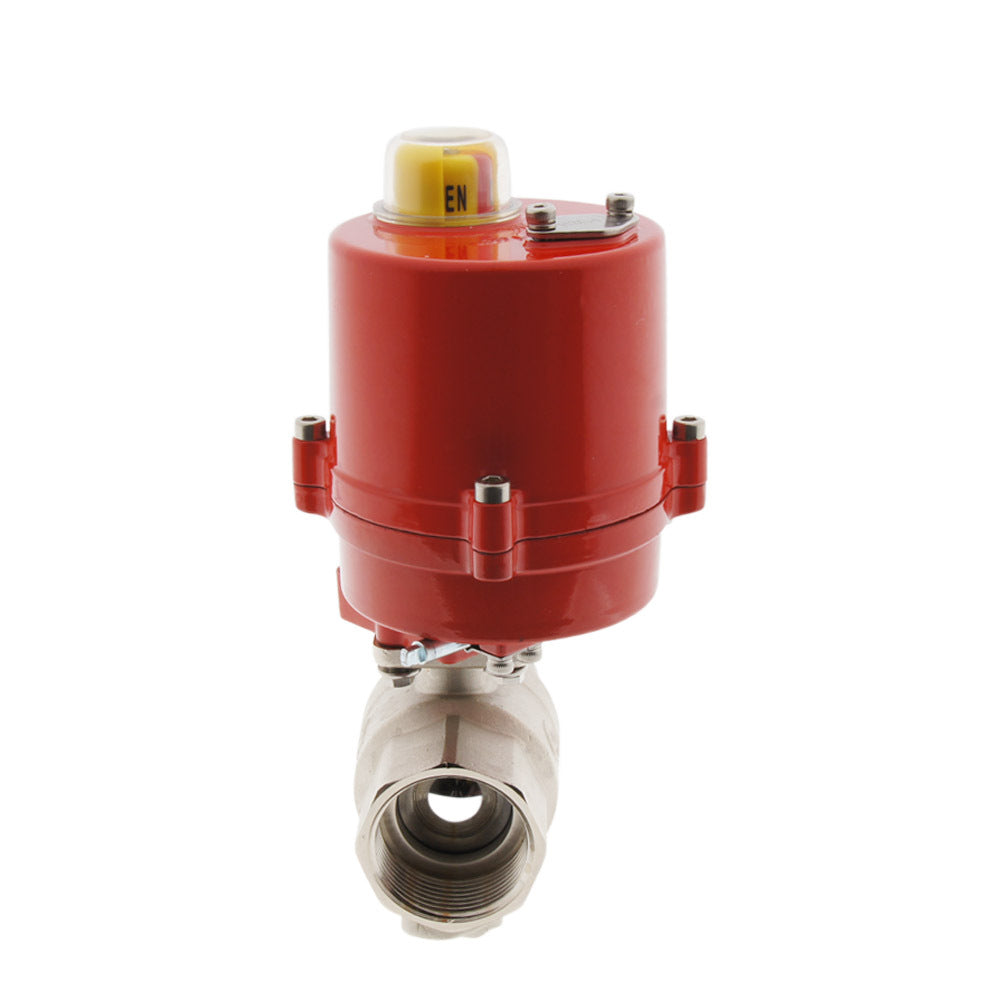

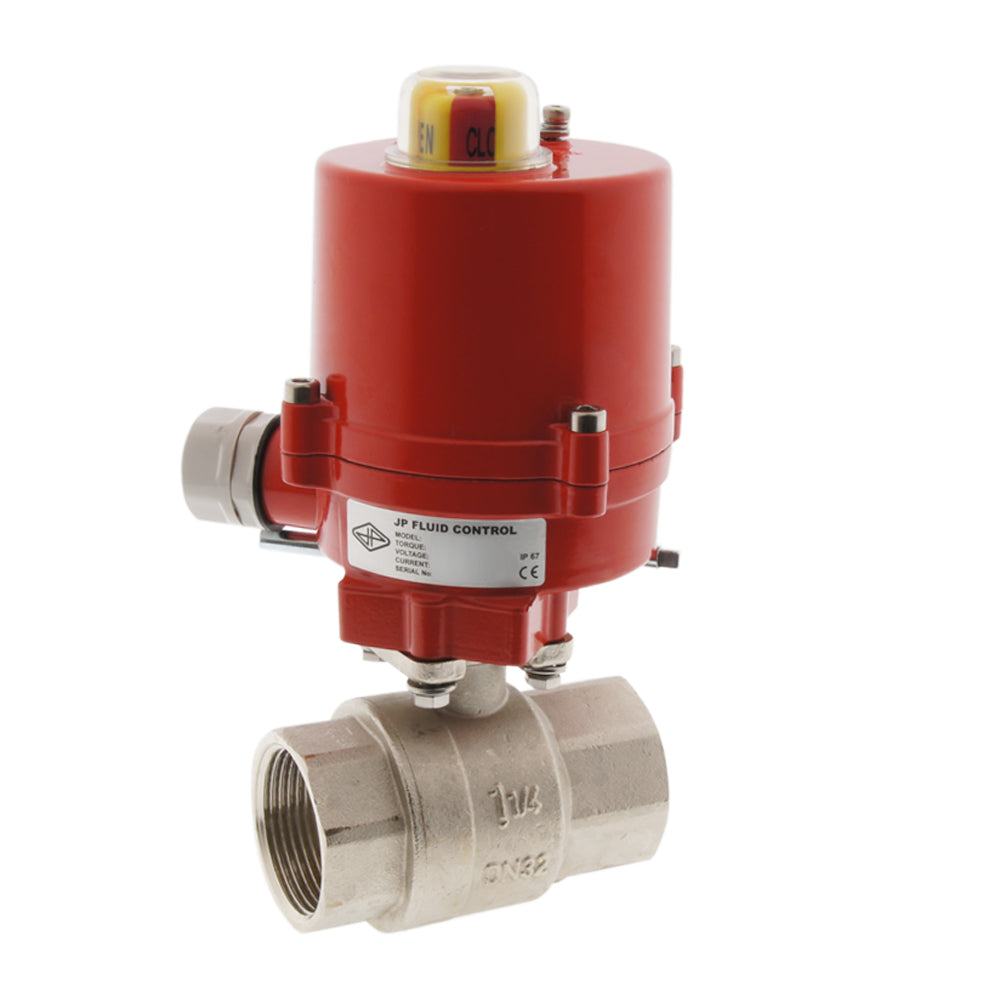

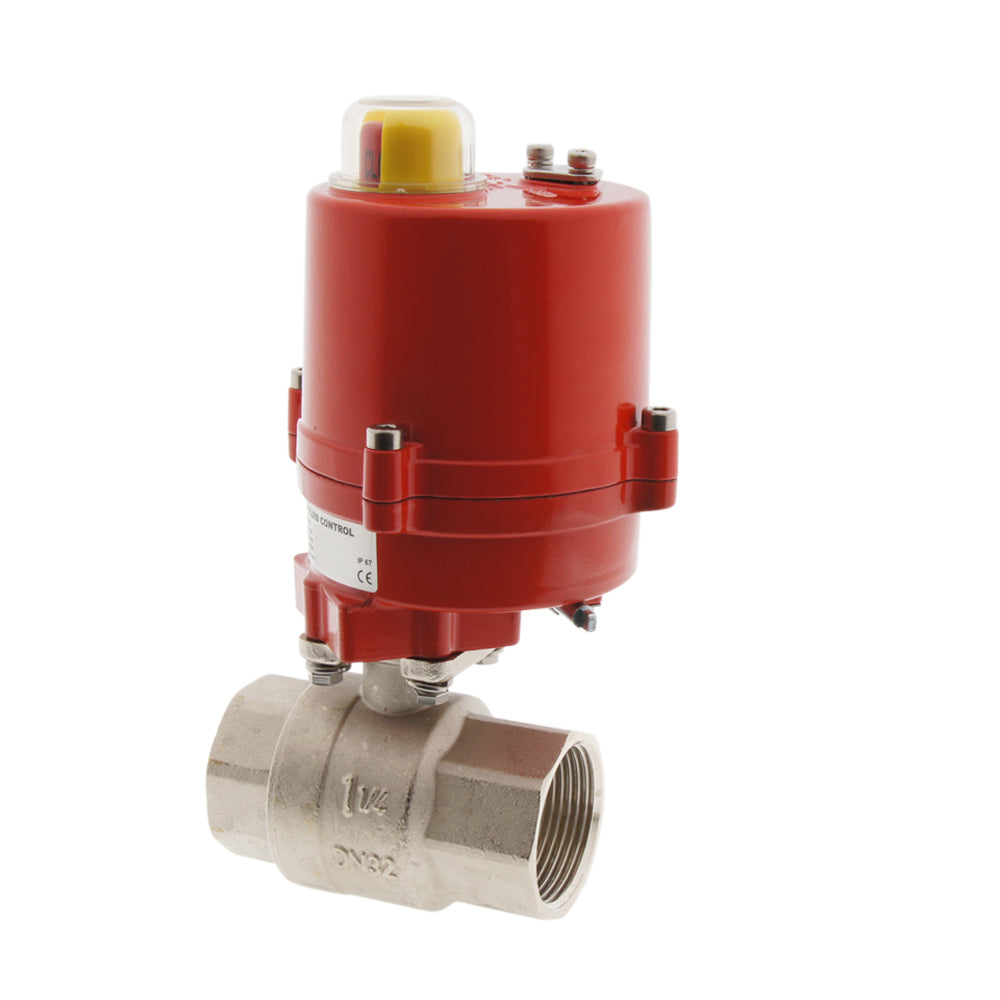

Elektrischer 2-Wege-Kugelhahn G2'' 24V AC aus Messing - BL2BA
Elektrischer 2-Wege-Kugelhahn mit G2-Zoll-Rohrgewinde und leistungsstarkem und energieeffizientem 24V AC/DC-Stellantrieb (max. 40Nm). Medien von -20 bis 130°C, max. Druck 40 bar bei 20°C. Ventilgehäuse aus Messing mit hartverchromter Kugel und Ventilsitzen aus PTFE/FKM. Die Nennweite beträgt 50mm, der Kv-Wert 265m3/h(4416,8 l/min Wasser bei dP=1 bar). 3-Punkt-Kontrolle. Drehung 0-90° in nur 8 Sekunden. Kompaktes und robustes Antriebsgehäuse (IP67) mit Stellungsanzeige. Manuelle Übersteuerungsfunktion und zwei zusätzliche Endschalter zur Positionsrückmeldung. Zugelassen für Erd- oder Flüssiggas bei max. 5 bar und 60 °C (EN311 DVGW).
- Regulärer Preis
- €473.45
- Regulärer Preis
- €397.86
Beschreibung
Dieser starke und energieeffiziente elektrische 2-Wege-Kugelhahn von Tameson kann zum automatischen Absperren von Leitungen mit Gas oder Flüssigkeiten verwendet werden. Das Ventil hat 2-Zoll-Rohrgewinde (Innengewinde, BSPP). Das Gehäuse des Ventils besteht aus Messing mit einer hartverchromten Messingkugel und PTFE (Teflon)/FKM-Dichtung. Der Antrieb ist sowohl für 24 Volt AC 50/60Hz (Wechselstrom) als auch für 24 Volt DC (Gleichstrom) geeignet. Mit Schaltern auf der Platine kann der Antrieb auf AC oder DC eingestellt werden. Die Werkseinstellung ist Gleichstrom (DC). Es ist sehr wichtig, den Antrieb auf Wechselstrom einzustellen, bevor Sie eine Wechselstromversorgung verwenden. Der Antrieb hat ein robustes Aluminiumgehäuse (IP67, sofern ein entsprechendes Kabel angeschlossen ist) und liefert maximal 40 Nm Drehmoment. Das Ventil dreht sich in 8 Sekunden von 0 auf 90 Grad. Wenn die Kugel eine Endposition erreicht, wird der Elektromotor abgeschaltet und keine Energie verbraucht. Der Antrieb ist mit zwei zusätzlichen Endschaltern zur Stellungsrückmeldung ausgestattet. Die Endschalter befinden sich bei 0 und 90 Grad. Bei Bedarf kann die Winkelposition der Schalter vom Benutzer eingestellt werden. Eine mechanische Stellungsanzeige auf der Oberseite des Antriebs zeigt die Armaturenstellung an. Der Stellantrieb ist mit einer Handnotbetätigung ausgestattet.
Wichtigste Vorteile
- Zugelassen für Erd- oder Flüssiggas bei max. 5 bar und 60 °C (EN311 DVGW)
- Robuster Messingkugelhahn mit 2-Zoll-Rohrgewinde
- Umschaltzeit nur 8 Sekunden
- Robustes IP67-Gehäuse
- Sowohl 24V AC als auch DC möglich (Einstellung über Schalter)
- Zwei zusätzliche Endschalter für Positionsrückmeldung
- Manuelle Übersteuerungssteuerung
- Deutliche visuelle Positionsanzeige
Technische Daten
| Betätigungselement | Kugelhahn | ||
|---|---|---|---|
| Betätigungselement ref: | AG-040-B | Kugelhahn ref: | BL2BA-200 |
| Spannung: | 24V DC/AC (50/60Hz) | Gehäuse: | Messing (CW 617N) |
| Nom./Max. Aktuell: | 0.2/1.2 A | Ball: | hartverchromtes Messing |
| Schutz: | IP67 | Sitzringe: | PTFE (Teflon)/FKM |
| Einschaltdauer: | S2 30min. | Rohrgewinde: | G2" BSP |
| Öffnen/Schließen: | 4 s | Nenndurchmesser: | 50mm (DN) |
| Amb. Temp.: | -10°C..50°C | Länge der Installation: | 140 mm |
| Reichweite: | 0-90° | Maximaler Druck (@20°C): | 40 bar |
| Zusätzliche Endschalter: | 2 | Funktion: | 2 Wege |
| Manuelle Überbrückung: | Ja | Temperatur mittel: | -20°C..130°C |
Abmessungen
Abmessungen des Stellantriebs AG-040-B und des Kugelhahns BL2BA-200.
Anwendungen
Dieses Ventil kann in Kombination mit Gasen und Flüssigkeiten verwendet werden. Einige Beispiele für kompatible Medien sind Wasser, (Druckluft), Vakuum (max. -0,9 bar), Öle und Kraftstoffe. Das Messinggehäuse ist nicht für Chloridlösungen (wie Meerwasser, Schwimmbäder) oder demineralisiertes Wasser geeignet. Der maximale Druck bei Raumtemperatur beträgt 40 bar, bei höheren Temperaturen nimmt die zulässige Höchsttemperatur ab. Die Richtung des Drucks ist nicht wichtig, die Strömungsrichtung kann in jede Richtung erfolgen. Der Temperaturbereich des Mediums liegt zwischen -20°C und 130°C. Bei hohen Temperaturen empfiehlt es sich, das Ventil in einem belüfteten Bereich zu installieren. Es ist zulässig, das Ventil in einer feuchten Umgebung zu installieren, vorausgesetzt, dass alle Teile, wie z. B. ein geeignetes elektrisches Kabel, korrekt befestigt sind. Kugelhähne können für leicht verschmutzte Flüssigkeiten verwendet werden. Einige Anwendungsbeispiele für dieses Ventil sind HLK, Bewässerung, industrielle Automatisierung und Wassermanagement.
Elektrischer Schaltplan
Beachten Sie die Sicherheitshinweise und das Handbuch, bevor Sie mit der Installation beginnen.Der Antrieb arbeitet mit 24 Volt DC und 24 Volt AC (50/60Hz). Auf der Platine befinden sich zwei kleine Schalter, mit denen der Antrieb auf AC oder DC eingestellt werden kann. Die Standardeinstellung ist DC. Der Stellantrieb verbraucht 0,2 A Nennstrom und 1,2 A bei maximalem Drehmoment. Der Antrieb hat eine 3-Punkt-Steuerung. Vor der Verwendung der Wechselstromversorgung müssen die Schalter auf der Platine zuerst eingestellt werden. Die Klemmen 1 und 2 sind fest mit dem Stromnetz verbunden. Die Klemmen 3 und 4 müssen das gleiche Signal (Phase/Null) wie Klemme 1 verwenden. Durch das Anschließen eines dieser Steuerdrähte wird das Ventil geschlossen oder geöffnet. Schließen Sie niemals die Klemmen 3 und 4 gleichzeitig an, um einen Kurzschluss und eine Beschädigung zu vermeiden.Der Antrieb verfügt über zwei interne Endschalter. Sobald die Endposition des Aktuators erreicht ist (0 oder 90 Grad), schaltet sich der Motor ab und es wird keine Energie verbraucht. Darüber hinaus befinden sich im Antrieb zwei zusätzliche Endschalter für Kontrollzwecke. Die Winkellage der Endschalter kann verändert werden. Schließen Sie immer die Erde an und verwenden Sie nicht die Rohre als Erde.
Elektrischer Schaltplan für den Stellantrieb AG-040-B. Vor der Verwendung von Wechselstrom müssen zunächst die Schalter auf der Platine eingestellt werden.
Montage
Vergewissern Sie sich vor der Montage, dass die Position der Kugel und des Stellantriebs richtig eingestellt sind. Der Stellantrieb wird mit zwei Adaptern geliefert, die den Stellantrieb mit der Armaturenwelle verbinden. Montieren Sie den Stellantrieb mit den mitgelieferten Schrauben an der Armatur. Zwischen den beiden Flanschen darf kein Spiel vorhanden sein. Verwenden Sie für die Verbindung zwischen dem Rohr und der Armatur unser Armaturenprogramm.
In der Schachtel
- Aktuator AG-040-B (Kabel nicht enthalten)
- Antriebswellenadapter (9x9mm, 11x11mm)
- 4 Schrauben M5x16mm & Federscheiben (für F03-Flansch)
- 4 Schrauben M6x16mm & Federscheiben (für F04 & F05 Flansch)
- Ball Valve BL2BA-200
Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
