Referenz: BL3BAL-038-PD-001
Marke: Tameson

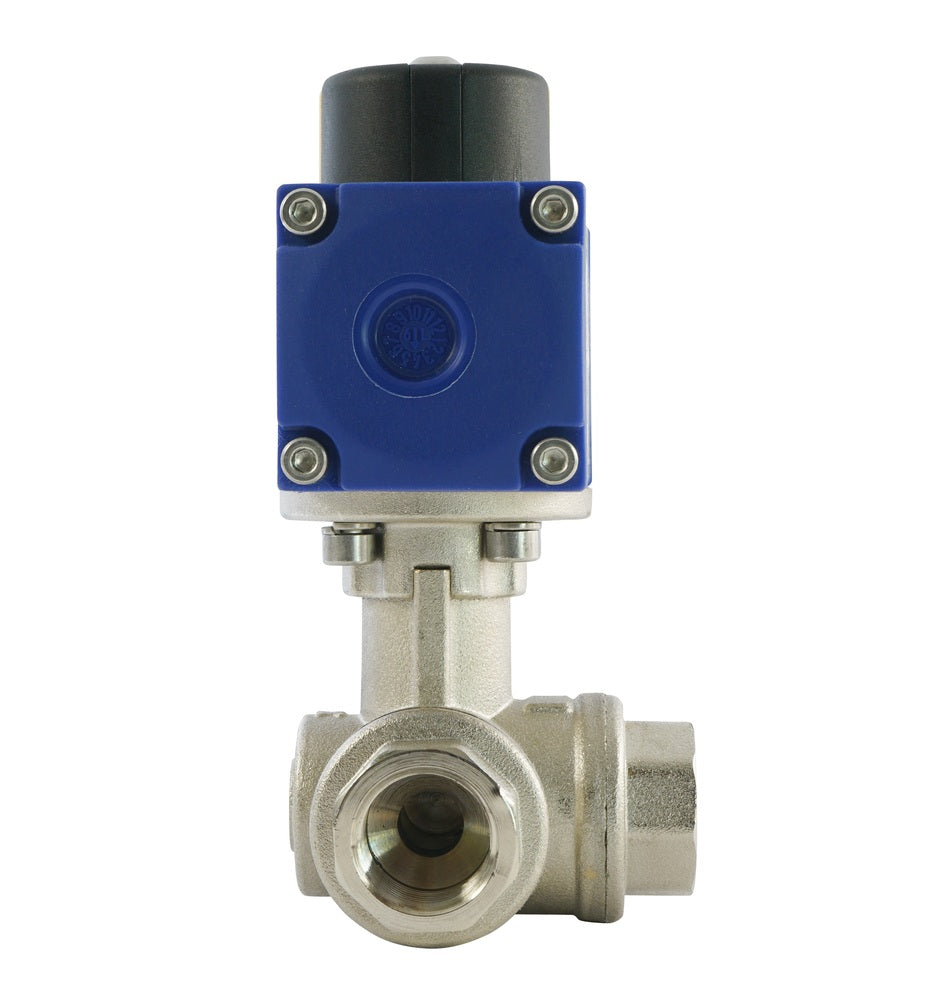

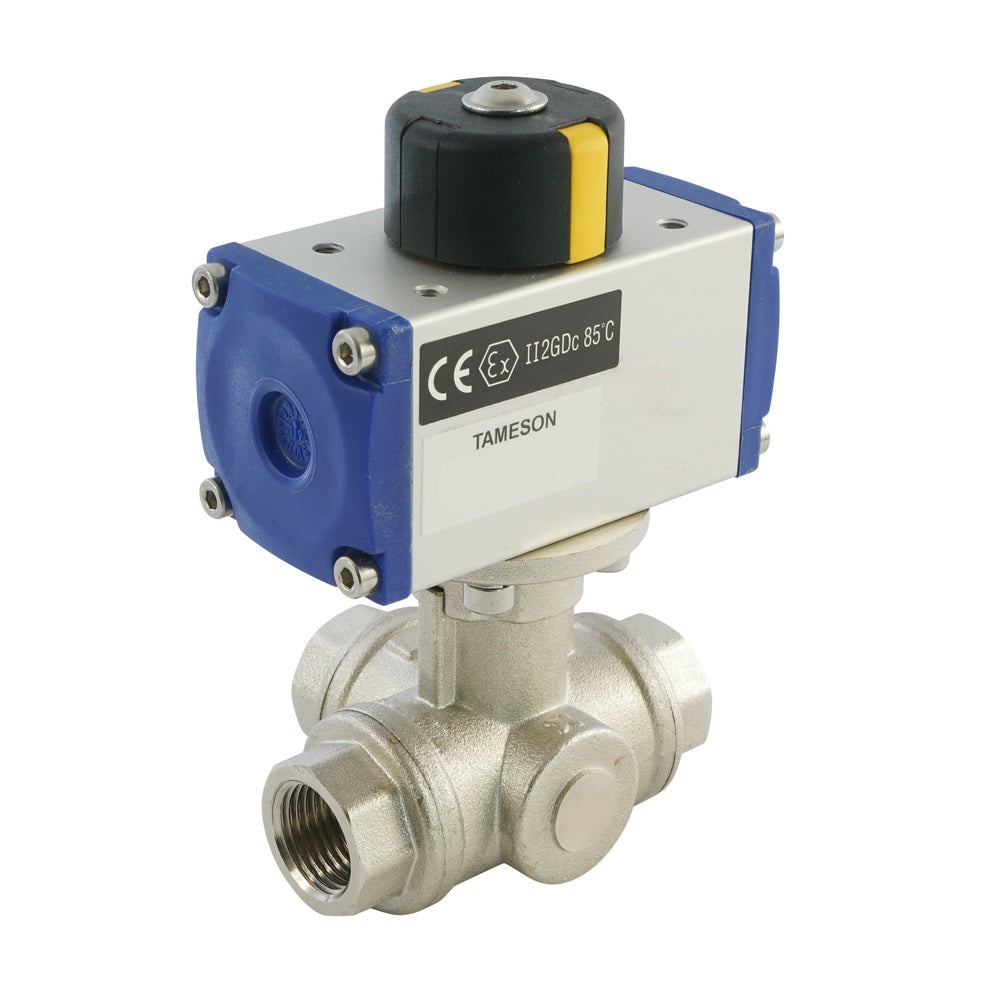

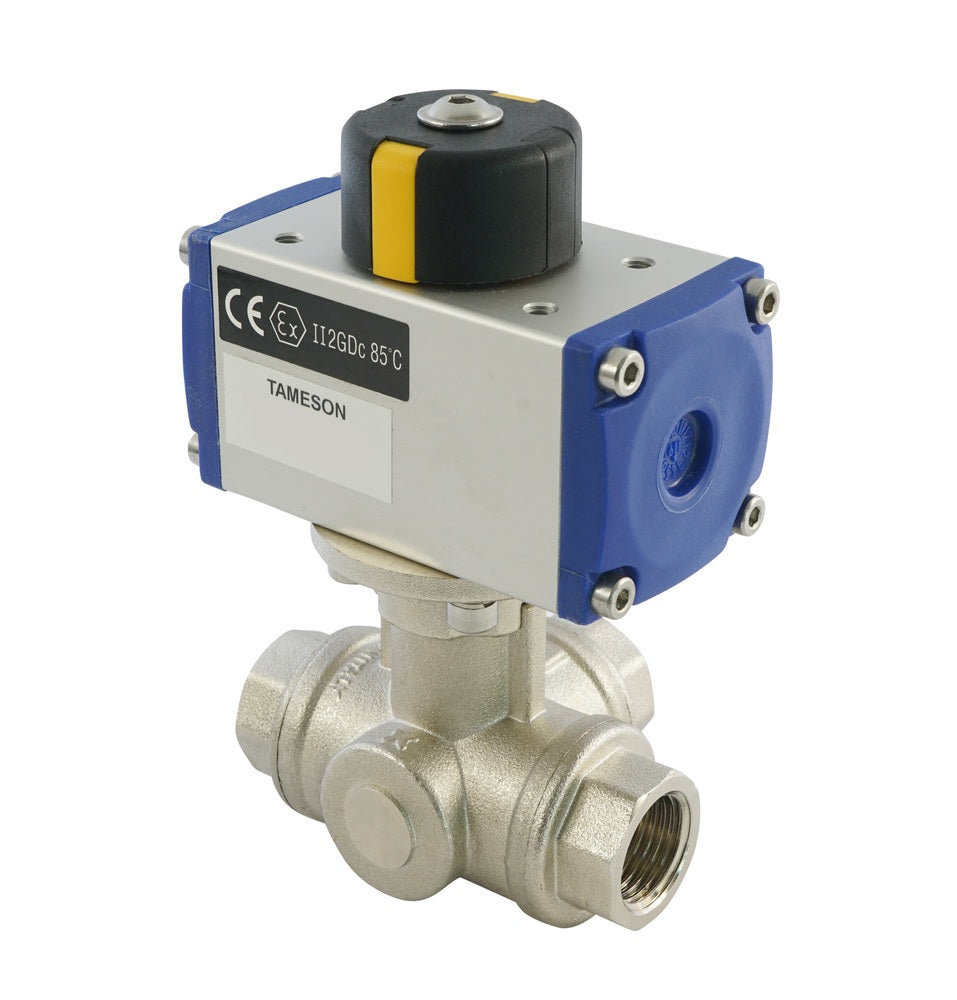

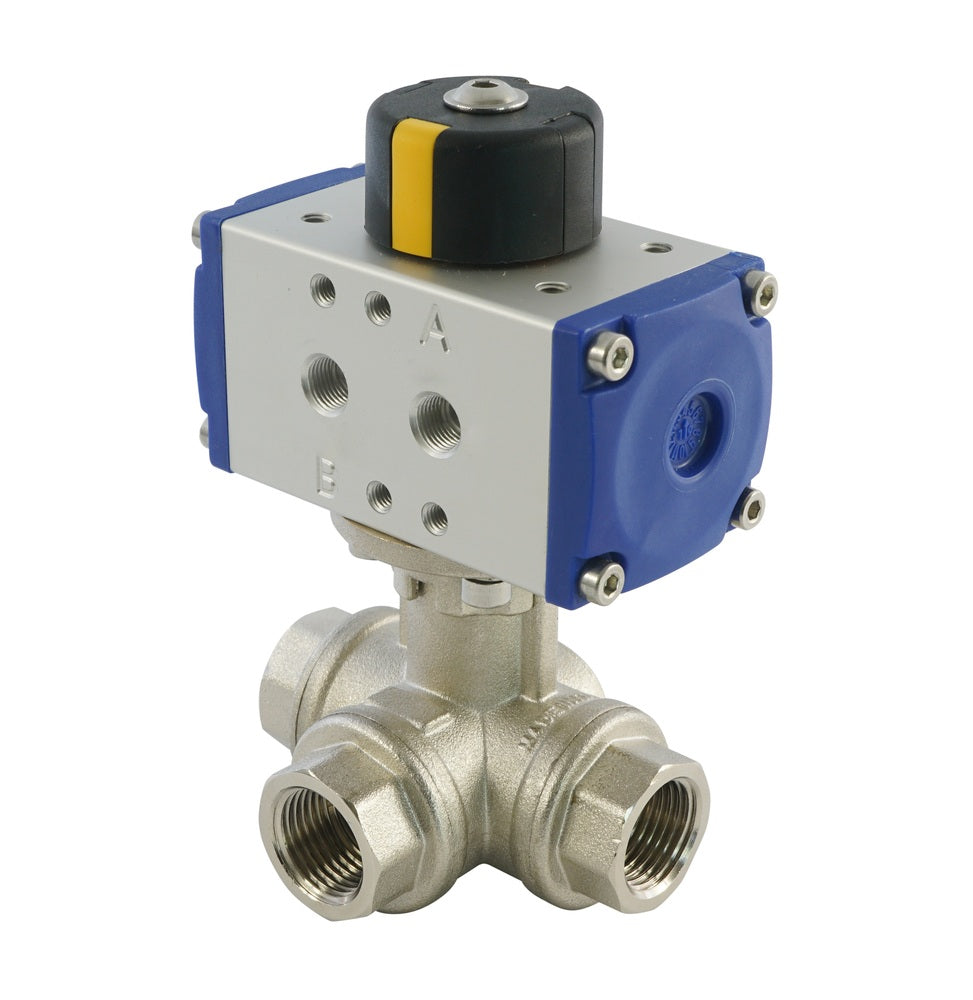

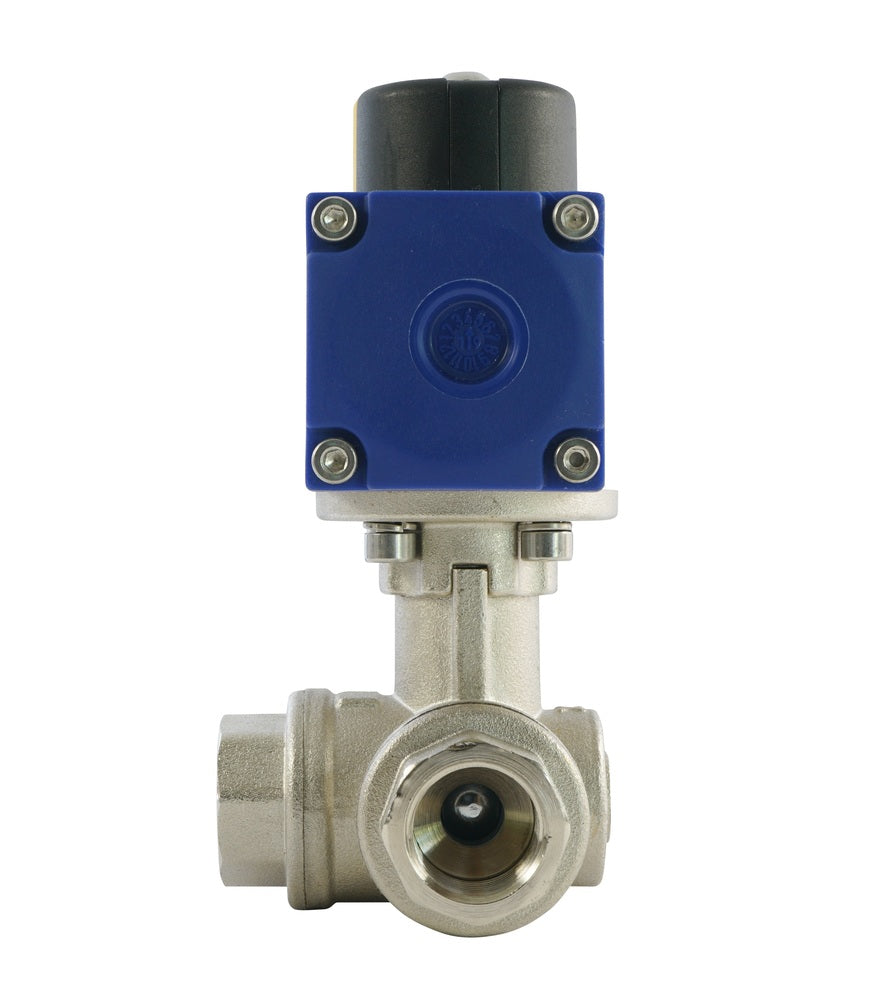

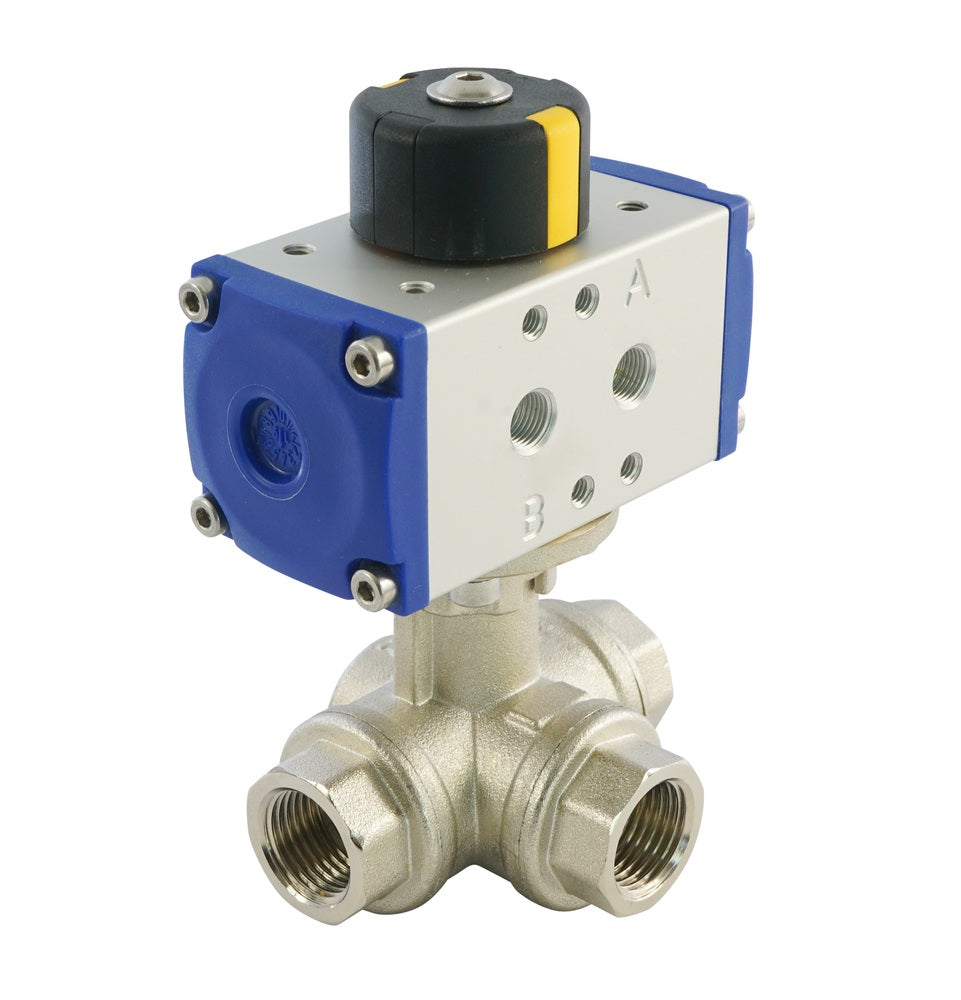

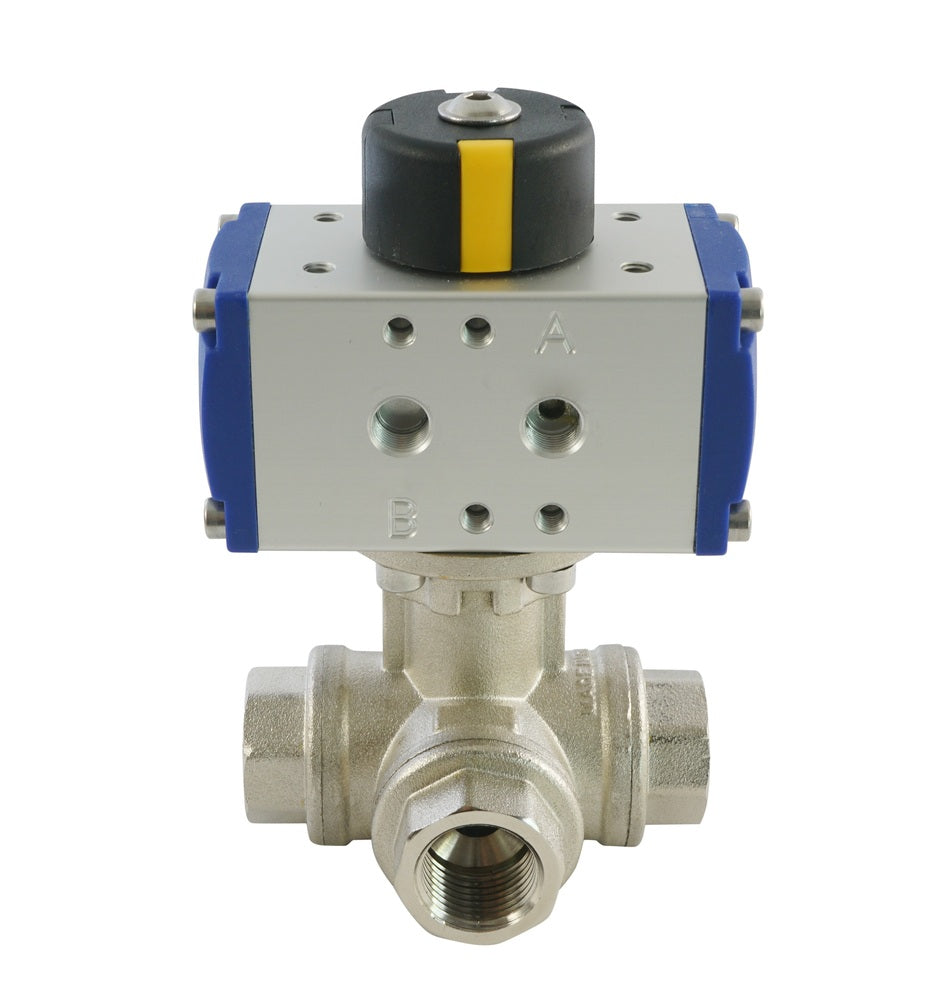

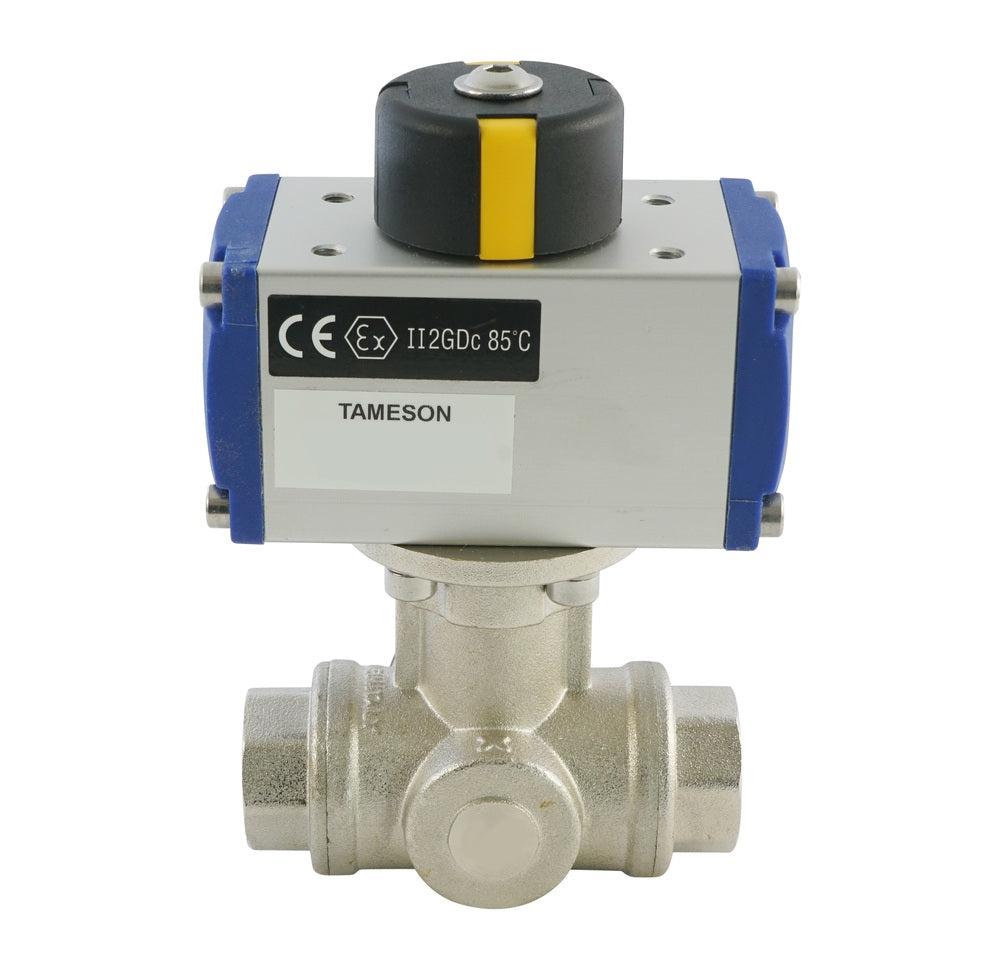

Dieser pneumatisch betätigte 3-Wege-Kugelhahn (L-Anschluss) mit G 3/8"-Gewinde hat eine Nennweite von 10 mm (Kv-Wärde 3 m3). Der doppeltwirkende Aktuator hat ein Aluminiumgehäuse und entweder eine Abdeckung aus Acetalharz. Liefert 9,92 Nm bei 8 bar. Der Aktuator hat G 1/8 Zoll Luftanschlüsse und eine 1/4 Namur Schnittstelle zur direkten Montage eines Magnetventils. Der Kugelhahn hat ein Messinggehäuse und eine PTFE-Dichtung. Geeignet für Medien von -10°C bis 100°C und einem maximalen Mediendruck von 40 bar. ATEX (EX II 2GD c) zertifiziert für explosive Umgebungen.

Alle anzeigen
Regulärer Preis
€308.73
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€259.44
ohne MwSt.

Auf Lager +2 Tage Auf Anfrage Auf Anfrage
Bei einer größeren Menge als 0 des Produkts BL3BAL-038-PD-001 erhöht sich die Lieferzeit der Bestellung um 2 Tage. Der Artikel ist in der von Ihnen gewählten Menge nicht online verfügbar, es gibt 7 Artikel, die online bestellt werden können. Bei größeren Mengen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.


Versand an Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 3 - 4 Werktagen

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Dieser pneumatisch gesteuerte 3-Wege-Kugelhahn (L-Anschluss) ermöglicht einen höheren Automatisierungsgrad Ihres Systems im Vergleich zu einem manuell gesteuerten Ventil. Der Kugelhahn hat einen Durchmesser von 10 mm und ist für Flüssigkeiten und Gase von -10 bis 100°C geeignet. Der pneumatische Antrieb ist in der Lage, ein Drehmoment von 9,92 Nm bei 8 bar zu erzeugen, hat aber ein Steuerdruckfenster von 6 - 10 bar. Der Kugelhahn hat ein G 3/8"-Gewinde zum Anschluss an die medienführenden Rohrleitungen/Schläuche und der Kv-Wert beträgt 3 m3. Der Antrieb ist doppeltwirkend und verfügt über eine zuverlässige Aluminium-Zahnstange mit Ritzel. Der Stellantrieb hat ein eloxiertes Aluminiumgehäuse und eine Abdeckung aus Acetalharz, während der Kugelhahn ein Messinggehäuse und eine PTFE-Dichtung hat. Der maximale Mediendruck beträgt 40 bar. Der Stellantrieb hat G1/8-Anschlüsse für die Zu- und Abluft. Wir empfehlen die Montage eines 1/4" Namur-Magnetventils direkt auf dem Antrieb, um die Luftzufuhr zu steuern. Bitte beachten Sie, dass sich 1/4 auf die Namurgröße des Ventils bezieht, nicht auf die Anschlussgröße.  Außerdem kann auf der Oberseite des Antriebs eine Positionskontrolle oder ein Endschalterkasten gemäß VDI/VDE 3845 montiert werden. Der Antrieb wird über den Flansch ISO 5211 F03 (9 mm) auf den Kugelhahn montiert. Die Baugruppe ist ATEX-zertifiziert (EX II 2GD c) und kann daher in explosionsgefährdeten Umgebungen eingesetzt werden.

Profis

  • Die Möglichkeit, ein Namur-Magnetventil direkt zu montieren, reduziert die Anzahl der Anschlüsse und Schläuche.
  • Die mechanische Anzeige auf der Oberseite zeigt die Ventilposition an.
  • ATEX (EX II 2GD c) zertifiziert für explosive Umgebungen.
  • Geringere Investitionskosten als bei einer elektrischen Version.
  • Schnelles Öffnen/Schließen
  • Doppeltwirkende Aktuatoren ermöglichen eine bessere Kontrolle als einfachwirkende Aktuatoren.
  • Kann mit einem Endschalterkasten ausgestattet werden.

Nachteile

  • Doppeltwirkende Aktuatoren verbrauchen mehr Druckluft als einfachwirkende.
  • Er benötigt ein Druckluftsystem und ein Magnetventil zur Steuerung der Luftzufuhr.
  • Der Energieverbrauch ist höher als bei elektrischen Antrieben, die Anfangsinvestitionen sind jedoch geringer.

Baureihe PAL-BL3BA


BL3BA

Die Kugelhähne der Serie BL3BA sind zuverlässige 3-Wege-Kugelhähne mit einem L-Anschluss oder T-Anschluss. Das Gehäuse ist aus Messing, die Kugel ist aus hartverchromtem Messing und die Ventilsitze sind aus PTFE/FKM gefertigt. Das Ventil ist für verschiedene Medien wie Wasser, Öl oder Luft bis zu einem Druck von maximal 40 bar geeignet. Geeignet für Temperaturen zwischen -20 und 160 Grad Celsius und erhältlich von Größe G 1/4" bis G 2". Bei korrosiven oder aggressiven Medien ist ein Ventil aus Edelstahl besser geeignet. Die Kugelhähne der Serie BL3BA haben alle einen ISO 5211 Top-Flansch (von F03 bis max. F05), der die Montage eines Stellantriebes ermöglicht.

PAL

Mit den pneumatischen Schwenkantrieben von PAL können Sie Kugelhähne oder Absperrklappen mit Druckluft steuern. Sie bieten eine zuverlässige und robuste Lösung für die Automatisierung größerer Ventile zu geringeren Investitionskosten als elektrische Antriebe. Sie werden auf Vierteldrehventile mit einem ISO 5211 Top-Flansch (von F03 bis F12) montiert. Mit 8 verschiedenen Gehäusegrößen erzeugen sie einen Drehmomentbereich von 9,92 Nm bis 901,8 Nm bei 8 bar. Sie sind mit einer zuverlässigen Aluminium-Zahnstange und einem Ritzel ausgestattet und können entweder einfachwirkend (federöffnend oder federschließend) oder doppeltwirkend für mehr Kontrolle eingesetzt werden. Diese Aktuatoren sind langlebig mit einem eloxierten Aluminiumgehäuse und einer Abdeckung aus Acetalharz (Größen 1-6) oder Aluminium (Größen 12-130). Der Standard-Temperaturbereich liegt bei -20°C bis 80°C mit einer NBR-Dichtung, aber eine optionale FKM-Dichtung ist für eine erhöhte Höchsttemperatur von 120°C (Größen 1-6) oder 150°C (Größen 12-130) erhältlich. Alle Ventile haben eine 1/4" Namur-Schnittstelle nach VDI/VDE 3845 mit entweder G 1/8" oder G 1/4" Gewinde. Der Antrieb ist dank der ATEX-Zertifizierung (EX II 2GD c) für explosive Umgebungen geeignet.


Ersatzteile

Nachstehend finden Sie eine Liste der Ersatzteile für dieses Gerät, falls sie benötigt werden. Verwenden Sie einfach die SKU-Nummer in unserer Suchleiste, um das richtige Teil zu finden.

Kugelhahn BL3BAL-038

Betätigungselement: PAL-BL3BA

Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
