Magnetventil 32x46 mm SFB Flansch Bistabil Edelstahl FKM 0-5bar/73psi 24VDC Latching 331 377213

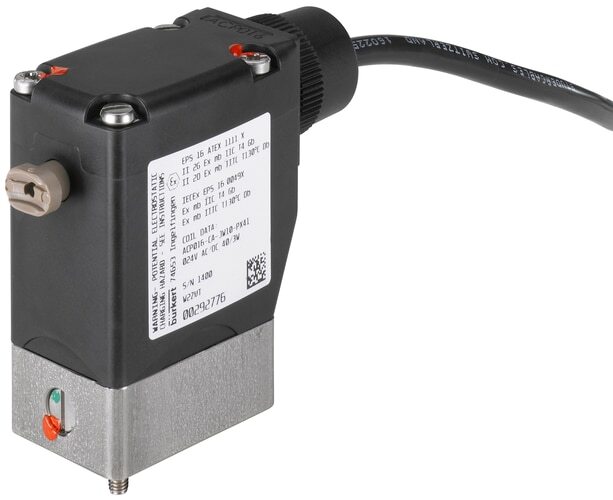

Burkert 2/2-Wege-Magnetventil (Typ 331) mit 32x46 mm SFB-Flansch und einer 24 V DC-Spule. Dieses bistabile Ventil schaltet zwischen offen und geschlossen um und bleibt nach einem kurzen Impuls (>150 ms) an eine der beiden Wicklungen in dieser Position. Das Ventil arbeitet direkt, so dass kein Differenzdruck erforderlich ist. Geeignet für leicht verschmutzte und aggressive Medien (Medientrennung). Geeignet für maximale Medientemperaturen von 90 °C (194 °F) und einen Druckbereich von 0 - 5 bar (73 psi). Gehäuse aus rostfreiem Stahl mit FKM-Dichtung und einer 4 mm großen Blende. Der Kv-Wert beträgt 0,15 m3/h (2,5 l/min bei dp = 1 bar Wasser). Manuelle Übersteuerungsfunktion. Modell mit Verriegelung.
Anmerkung: DIN-Stecker nicht enthalten.
- Regulärer Preis
- €385.55
- Regulärer Preis
- €323.99
Beschreibung
Es handelt sich um ein direktwirkendes 2/2-Wege-Magnetventil von Burkert mit 32x46 mm SFB-Flansch und einer 24 V DC-Spule. Das Ventil hat ein Edelstahlgehäuse mit FKM-Dichtung und eine Öffnungsweite von 4 mm. SFB ist ein Burkert-spezifisches Flanschdesign, das die kompakte Montage mehrerer Ventile auf einem Verteiler ermöglicht. Dieses bistabile Magnetventil bleibt nach einem kurzen elektrischen Impuls von mindestens 150 ms in seiner Position (offen oder geschlossen). Die Spule hat zwei Wicklungen und drei Stifte: einen, der mit dem Minuspol verbunden ist, und zwei, die mit dem Pluspol verbunden sind, wobei jeder mit einer separaten Wicklung verbunden ist. Ein Impuls an einem der positiven Stifte schaltet das Ventil und bleibt bis zum nächsten Impuls in dieser Position. Da es direkt arbeitet, ist kein Druckunterschied über dem Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druck von 0 - 5 bar (73 psi) und eine maximale Temperatur von 90 °C (194 °F). Das Ventil hat einen Kv-Wert von 0,15 m3/h, dies entspricht einer Durchflussmenge von 3 l/min bei einem Differenzdruck von 1 bar (für Wasser). In imperialen Einheiten: Cv = 0, d. h. 0 GPM bei 1 psi Druckabfall. Für viele Anwendungen reicht es aus, ein Ventil auf der Grundlage der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner. Dieses Modell ist mediengetrennt. Das bedeutet, dass die Arbeitsteile, wie z.B. die Feder, durch eine flexible Membran vom Medium getrennt sind, was den Einsatz von leicht verschmutzten und aggressiven Medien ermöglicht. Das Gehäuse aus rostfreiem Stahl ist sehr langlebig, robust und beständig gegen eine Vielzahl von Chemikalien mit Ausnahme von Chloridlösungen. Die FKM-Dichtung (Fluorkautschuk oder Viton) hat hervorragende chemische Eigenschaften und ist für die meisten Öle und Lösungsmittel geeignet, kann aber nicht mit heißem Wasser oder Dampf umgehen. Bitte beachten Sie, dass die inneren Teile des Ventils, wie z. B. der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Berührung kommen und chemisch verträglich sein müssen. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die manuelle Überbrückungsfunktion kann zur Inbetriebnahme des Systems verwendet werden. Das Ventil benötigt einen elektrischen Impuls, um zwischen offenem und geschlossenem Zustand zu wechseln, anstatt eines kontinuierlichen Signals, was zu einem geringeren Energieverbrauch führt. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Profis
- Aggressive Medien sind dank der mediengetrennten Konstruktion möglich
- Die Handnotbetätigung ist ideal für die Inbetriebnahme und bei Stromausfällen
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
- Dieses bi-stabile Ventil schaltet die Position mit einem kleinen elektrischen Impuls und verbraucht sehr wenig Energie
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Die SFB-Flanschausführung ermöglicht die kompakte Montage mehrerer Ventile auf einem Verteiler
Nachteile
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
Serie
Das Bürkert 0331 Ventil ist ein direktwirkendes, mediengetrenntes Klappankerventil. Öffnungen bis zu DN 4 und Druckbereiche von 0 bis 16 bar. Dieses Ventil unterscheidet sich vom Modell 0330 durch das Fehlen eines Gewindes, an dessen Stelle ein Bürkert SFB-Flanschanschluss (Specific Flange Design Bürkert) an der Unterseite tritt. Dieser Flansch kann verwendet werden, um das Ventil auf einen Verteiler zu montieren oder um es auf ein größeres Ventil (z.B. Typ 5282) zu montieren und als Pilotventil zu verwenden. Das Ventil 0331 ist als 2/2- und 3/2-Wege-Variante erhältlich. Die 3/2-Wege-Versionen sind als stromlos offenes, stromlos geschlossenes, Verteiler- oder Mischventil erhältlich. Durch die mediengetrennte Bauweise ist dieses Ventil für aggressive oder leicht verschmutzte Medien geeignet. Das Standard-Messinggehäuse erfüllt alle europäischen Trinkwasseranforderungen. Das 0331 ist mit einer Handnotbetätigung für die Inbetriebnahme und Prüfung ausgestattet. ATEX-explosionsgeschützte Versionen sind ebenfalls erhältlich.
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
