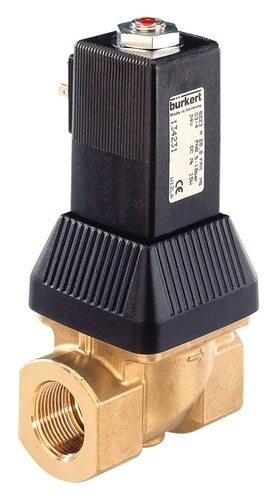

Magnetventil G3/8'' NC Messing CR 0,5-10bar/7-145psi 24VDC 6223 170403

Dies ist ein indirekt arbeitendes 2/2-Wege-Magnetventil von Burkert mit G 3/8-Zoll-Gewinde und einer 24-V-DC-Spule. Konzipiert für proportionale Durchflussregelung durch ein PWM-Signal. Das Tastverhältnis des Signals bestimmt den Spulenstrom, der direkt mit der Stößelposition korreliert. Optional kann das Ventil auch mit Gleichspannung betrieben werden. Das Ventil hat ein Messinggehäuse mit CR-Dichtung und einer Nennweite von 10 mm. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird. Geeignet für einen Druck von 0,5 - 10 bar (7 - 145 psi) und eine maximale Temperatur von 90 °C (194 °F). Das Ventil hat einen Kv-Wert von 1,5 m3/h, dies entspricht einer Durchflussmenge von 25 l/min bei einem Differenzdruck von 1 bar (für Wasser). In imperialen Einheiten: Cv = 2, d. h. 2 GPM bei 1 psi Druckabfall. Für viele Anwendungen reicht es aus, ein Ventil auf der Grundlage der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner. Das Messinggehäuse ist langlebig, für neutrale Flüssigkeiten geeignet und beständig gegen viele Chemikalien. Bitte beachten Sie, dass die inneren Teile des Ventils, wie z. B. der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Berührung kommen und chemisch verträglich sein müssen. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil kann mit Hilfe eines digitalen Reglers, wie z. B. den Bürkert-Typen 8605 oder 8611, proportional gesteuert werden. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.

Profis

• Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
• Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
• Steuerung mit PWM-Signal aktiviert

Nachteile

• Nicht geeignet für geringe Druckunterschiede (< 0,5 bar). Im Falle eines niedrigen Drucks oder eines Vakuums ist ein (halb-)direktes Magnetventil in Betracht zu ziehen.
• Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
• Die Spule kann heiß werden, wenn sie unter Spannung steht. Eine gut belüftete Umgebung wird empfohlen

Serie

Das Bürkert 6223 ist ein indirekt betätigtes, proportional gesteuertes Ventil und wird vor allem zur Durchflussregelung bei großen Durchflussmengen mit relativ hohen Öffnungs- und Schließfrequenzen eingesetzt. Das Öffnen und Schließen hängt von der Druckdifferenz zwischen den Ein- und Auslassöffnungen ab. Daher ist immer eine minimale Druckdifferenz erforderlich. Das Ventil arbeitet von 0,5 bis 10 bar und die Anschlussgröße variiert von 3/8" bis 1". Die Düsengrößen können DN 10, DN 13 oder DN 20 sein. Der Durchfluss kann mit einem digitalen Regler (z. B. Bürkert 8605 oder 8611) geregelt werden. Bitte beachten Sie, dass die Größe des Ventils bei Durchflussregelungen von größerer Bedeutung sein kann. Wenn Sie wissen möchten, welches Ventil Sie wählen sollten und ob das 6223-Ventil das richtige für Sie ist, lesen Sie bitte unseren Artikel über Proportionalmagnetventile oder wenden Sie sich an unseren technischen Support.

Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
