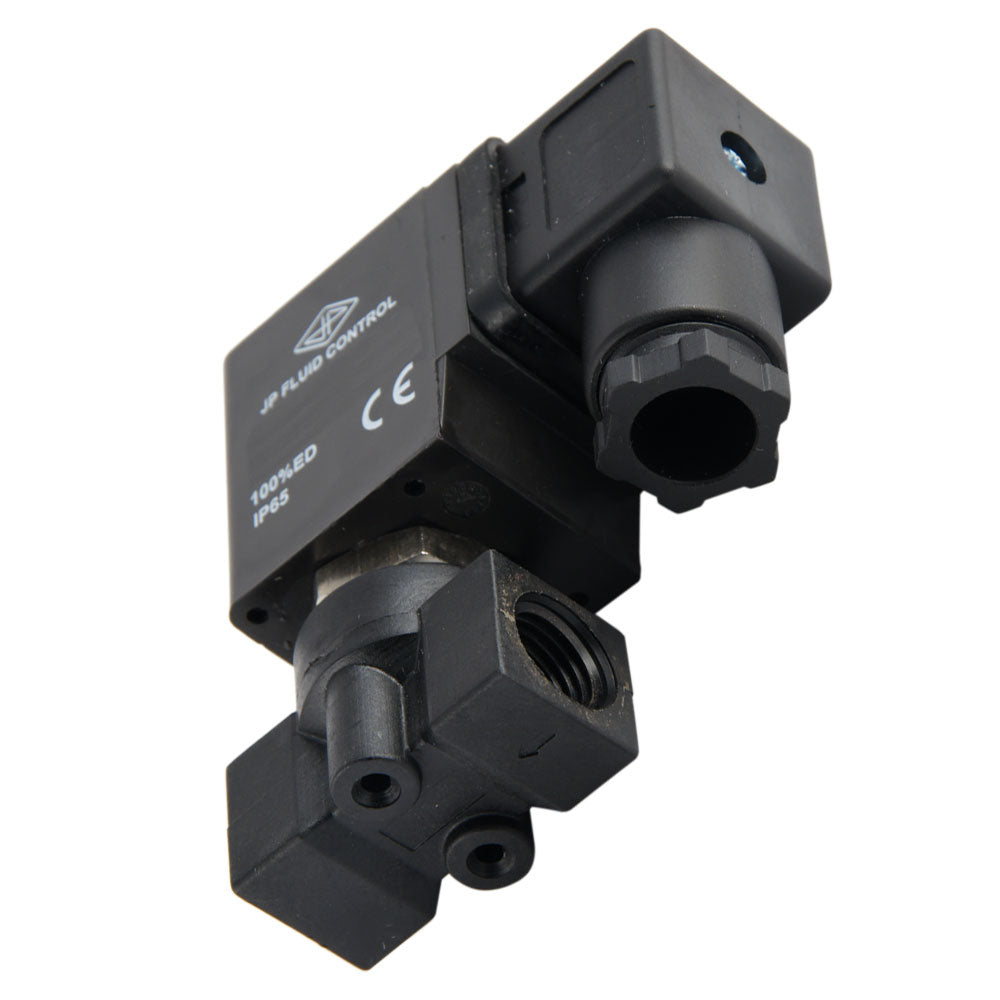

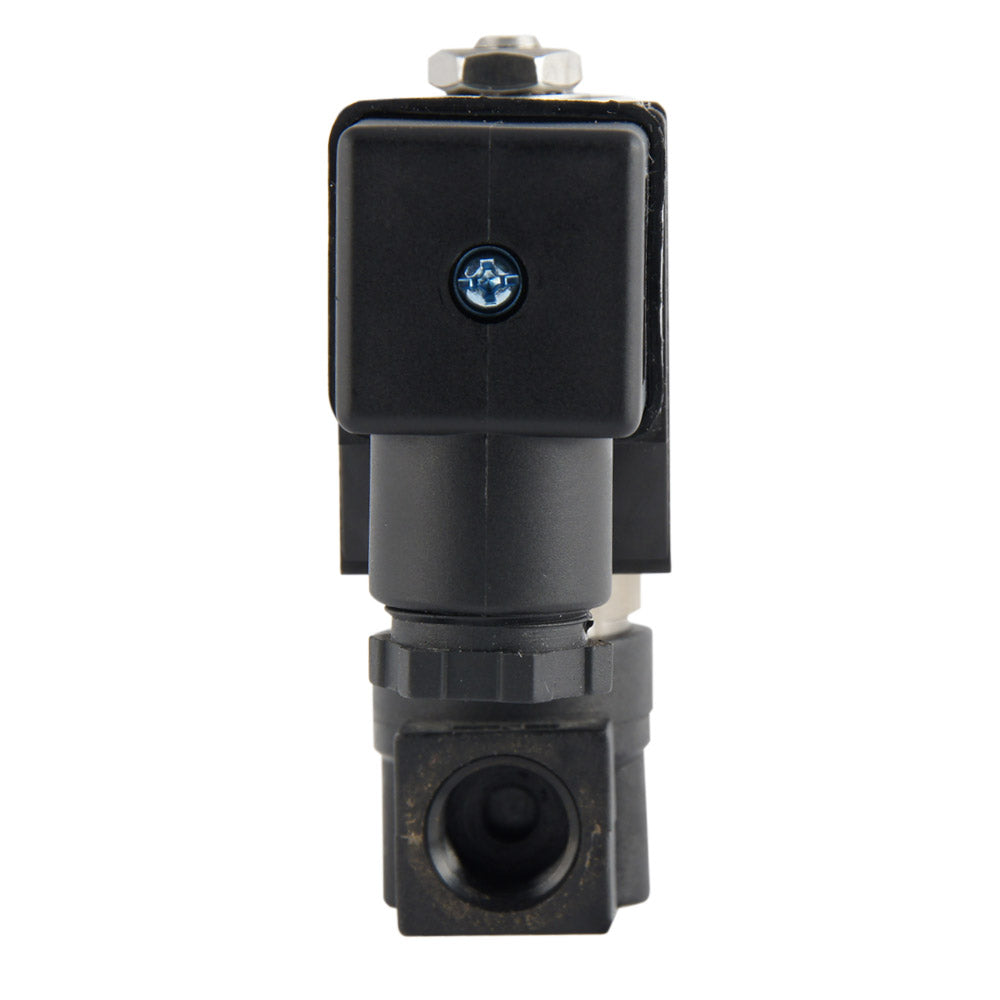

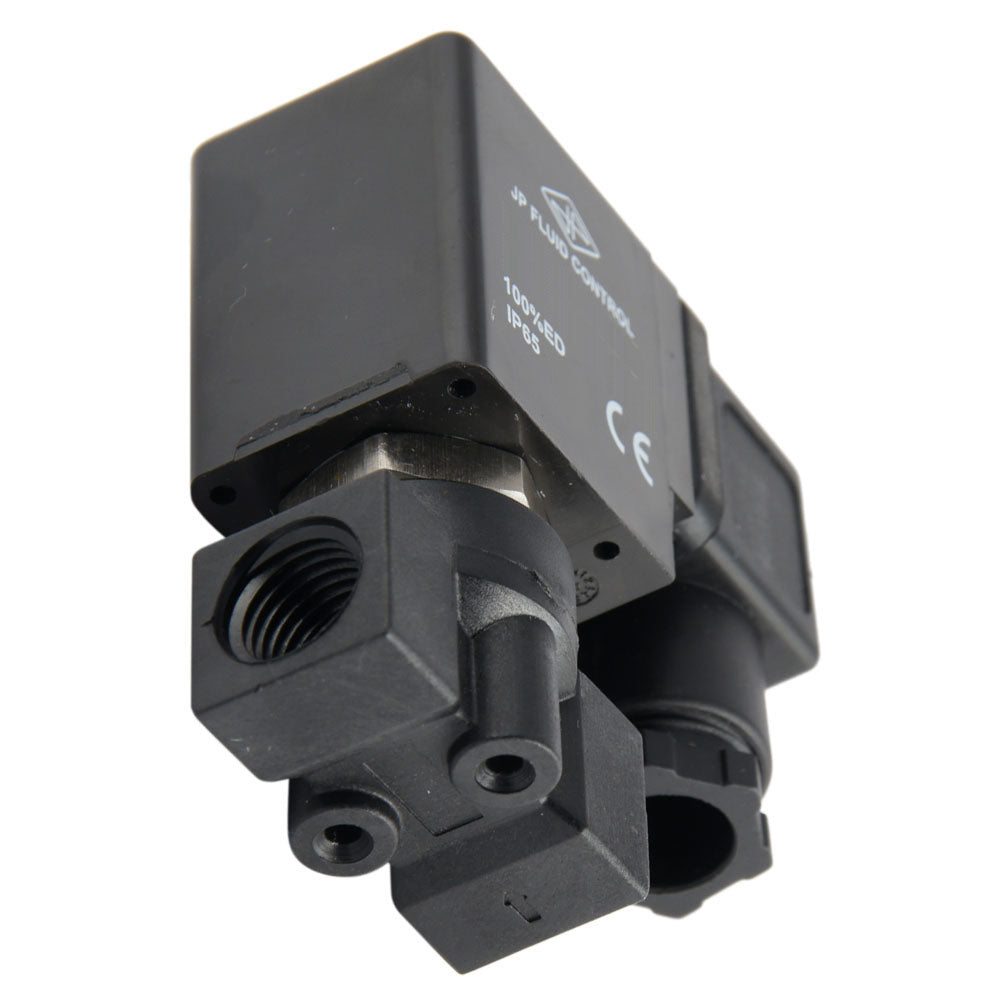

Magnetventil ST-DA 1/4'' Nylon FKM 0-8bar 24V AC
JP Fluid Control 2-Wege-Magnetventil (Typ ST-DA) mit G 1/4 Zoll Gewinde und einer 24 V AC Spule. Die Schaltfunktion des Magnetventils ist stromlos geschlossen (Spannung = offen) und direkt wirkend, so dass keine Druckdifferenz erforderlich ist. Geeignet für eine maximale Medientemperatur von 80° C (176 ° F) und einen Druckbereich von 0 - 8 bar (0 - 116 psi). Gehäuse aus Kunststoff mit FKM-Dichtung (FPM) und einer 3 mm großen Blende. Der Kv-Wert beträgt 0,2 m3/h (3,33 l/min bei dp=1 bar Wasser).
- Regulärer Preis
- €31,55
- Regulärer Preis
- €26,51
Beschreibung
Dies ist ein direkt arbeitendes 2-Wege-Magnetventil von JP Fluid Control mit G 1/4 Zoll Gewinde und einer 24 V AC Spule. Das Ventil hat ein Kunststoffgehäuse mit FKM-Dichtung (FPM) und eine Öffnungsweite von 3 mm (etwa 1/8 Zoll). Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird.
Das Ventil ist für Drücke von 0 - 8 bar (0 - 116 psi) und eine maximale Temperatur von 80° C (176° F) geeignet. Das Ventil hat einen Kv-Wert von 0,2 m3/h, was einer Durchflussmenge von 3,33 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0,23, d. h. 0,23 GPM bei 1 psi Druckabfall. Für einfache Anwendungen ist es oft ausreichend, ein Ventil nach der Gewindegröße und dem Öffnungsdurchmesser auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.
Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Vorteile:
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Lieferung inklusive Spule und Stecker
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
Nachteile:
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Magnetventile verbrauchen bei ihrer Betätigung Energie und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.
ST-DA-Reihe
Das ST-DA ist ein direktgesteuertes 2/2-Wege-Magnetventil. Die Ausgangsposition ist normal geschlossen. Die Blende beträgt 3 mm, sie arbeiten ab 0 bar Druckdifferenz und sind für kleine Durchflussmengen geeignet. Das Gehäuse ist in Messing, Nylon und Edelstahl mit einer Dichtung aus NBR, EPDM oder FKM erhältlich. Die ST-DA-Magnetventile sind mit allen Spulen der CS1-Reihe kompatibel.
Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
