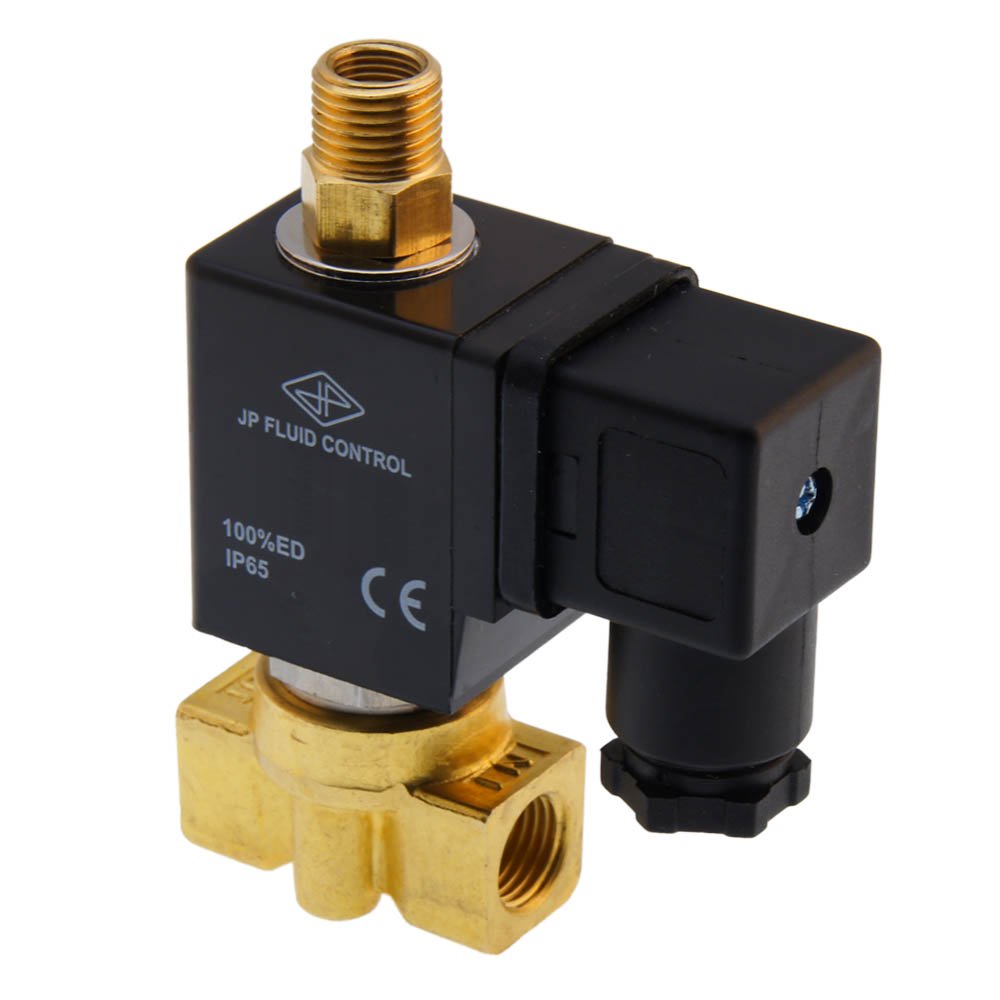

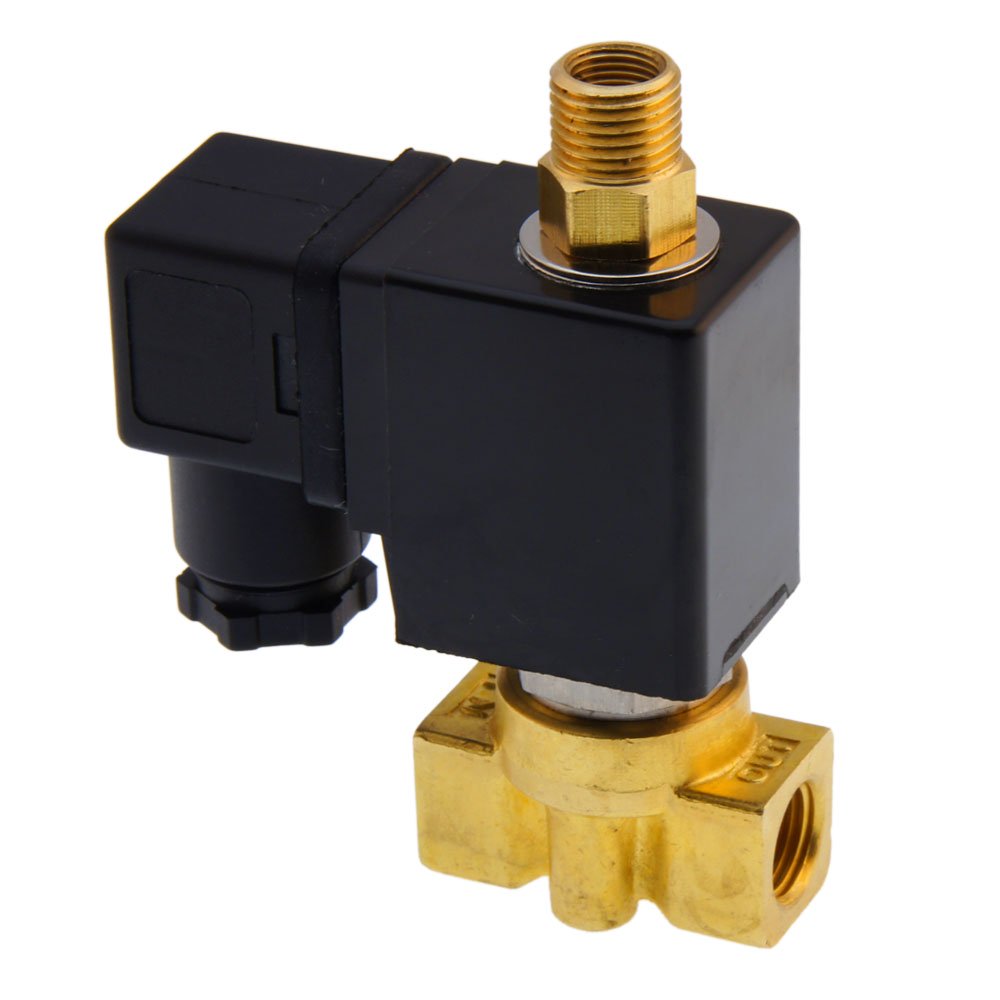

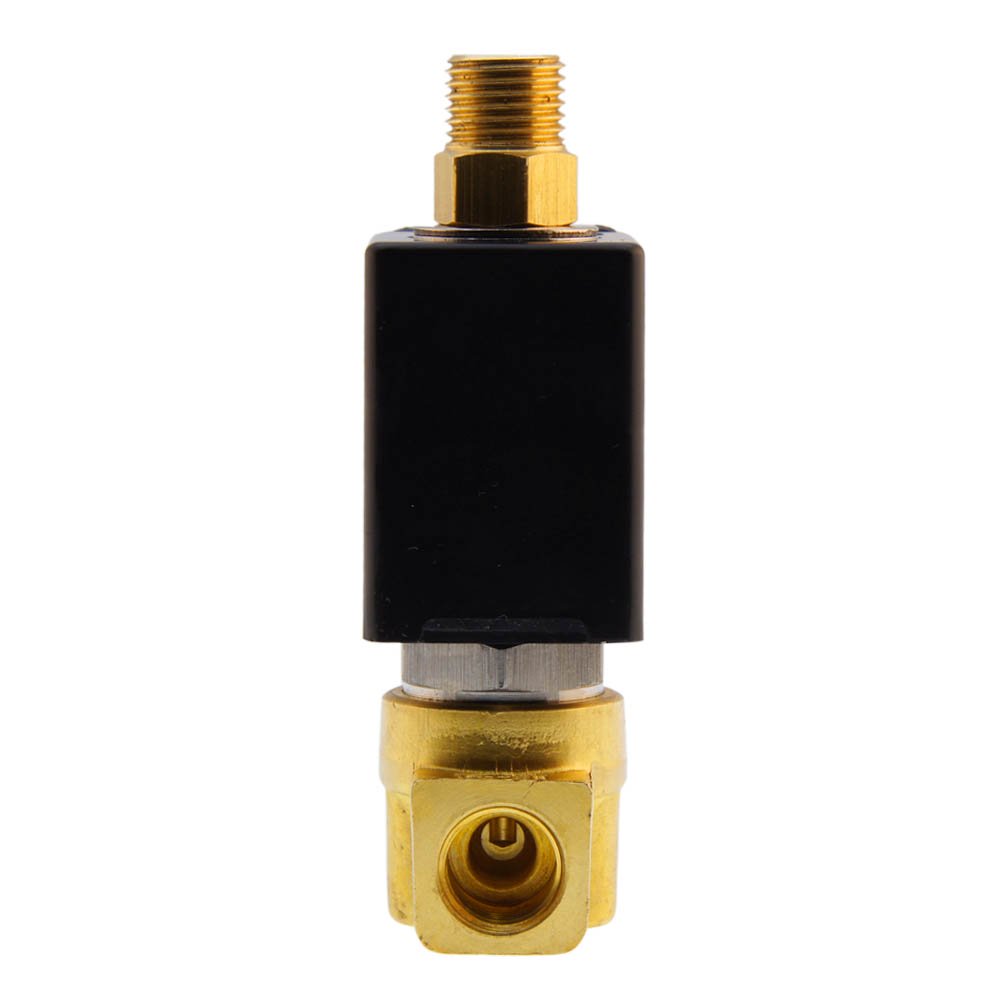

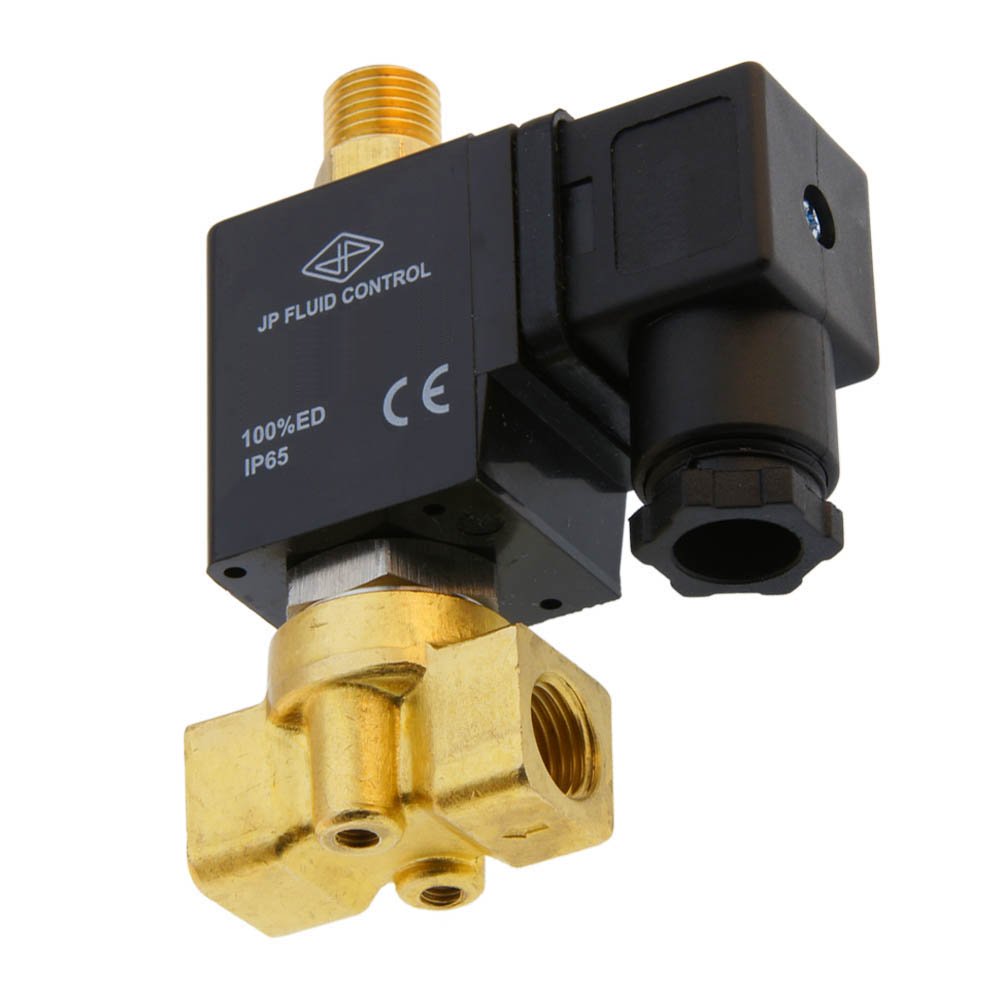

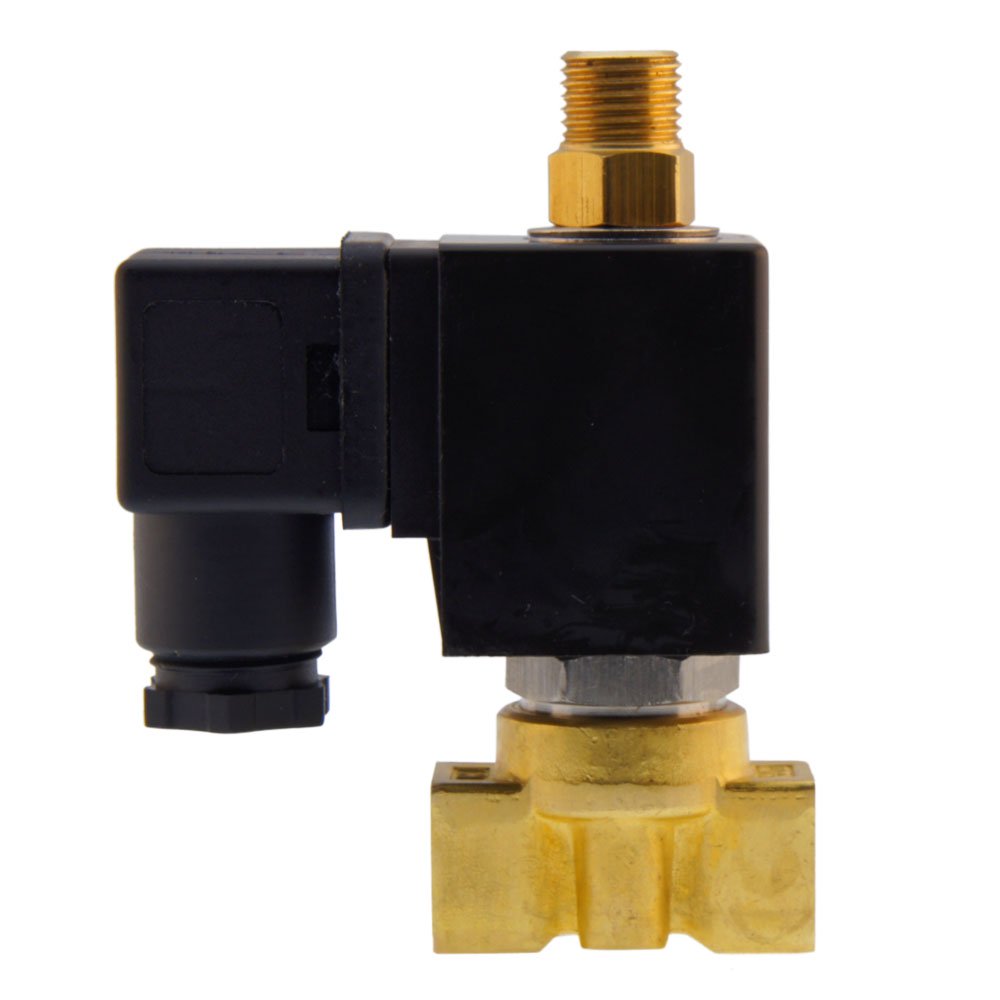

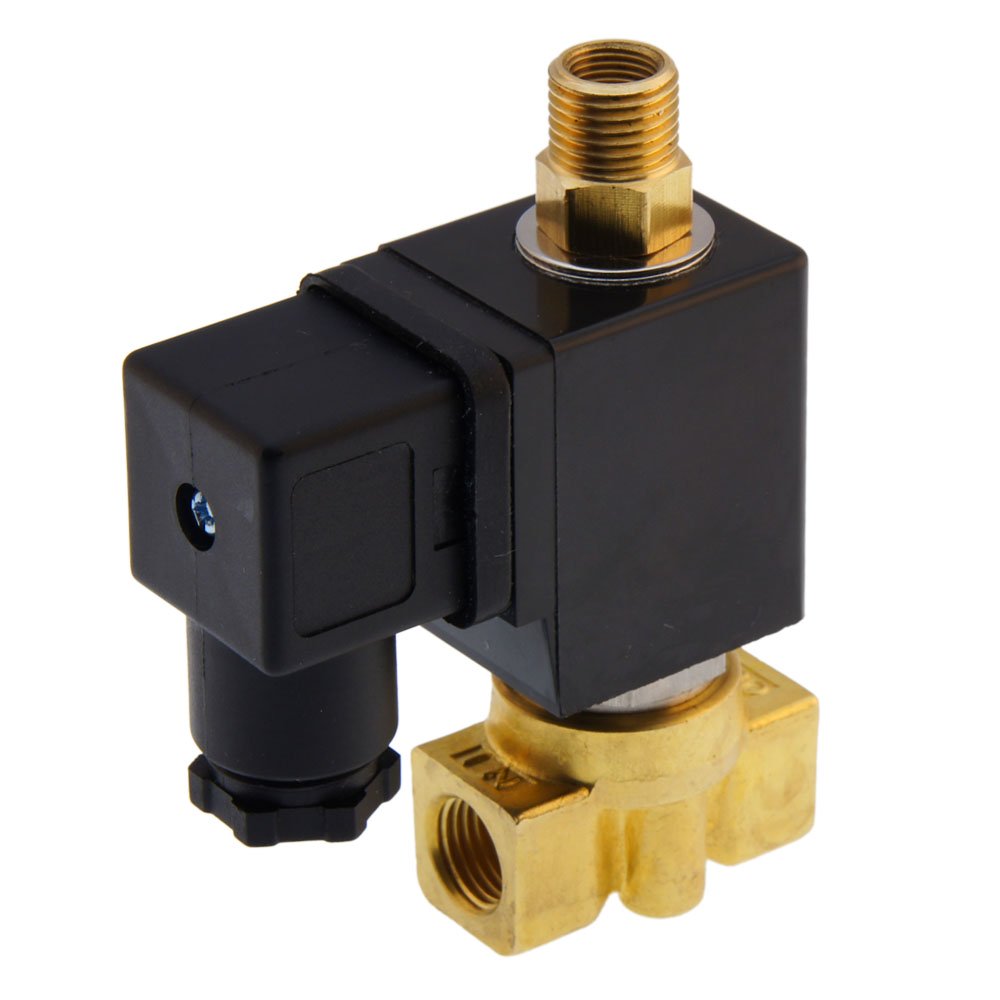

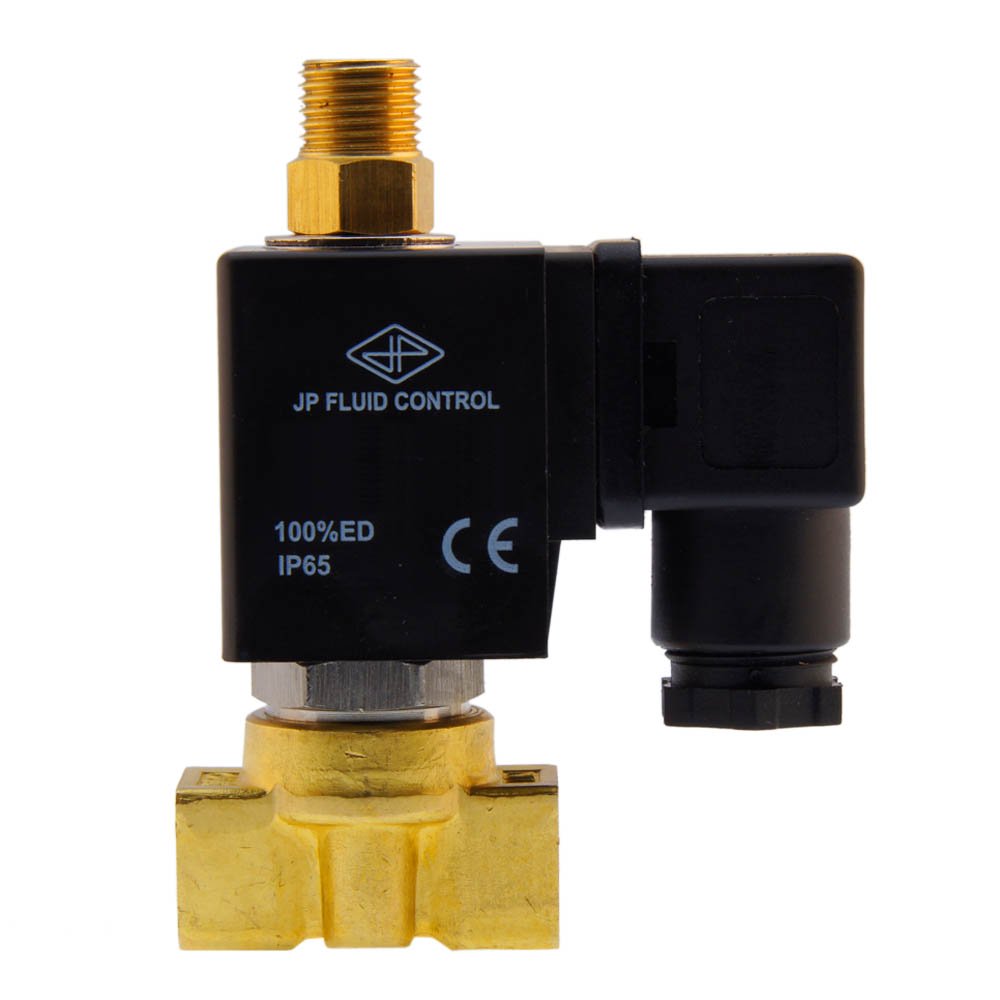

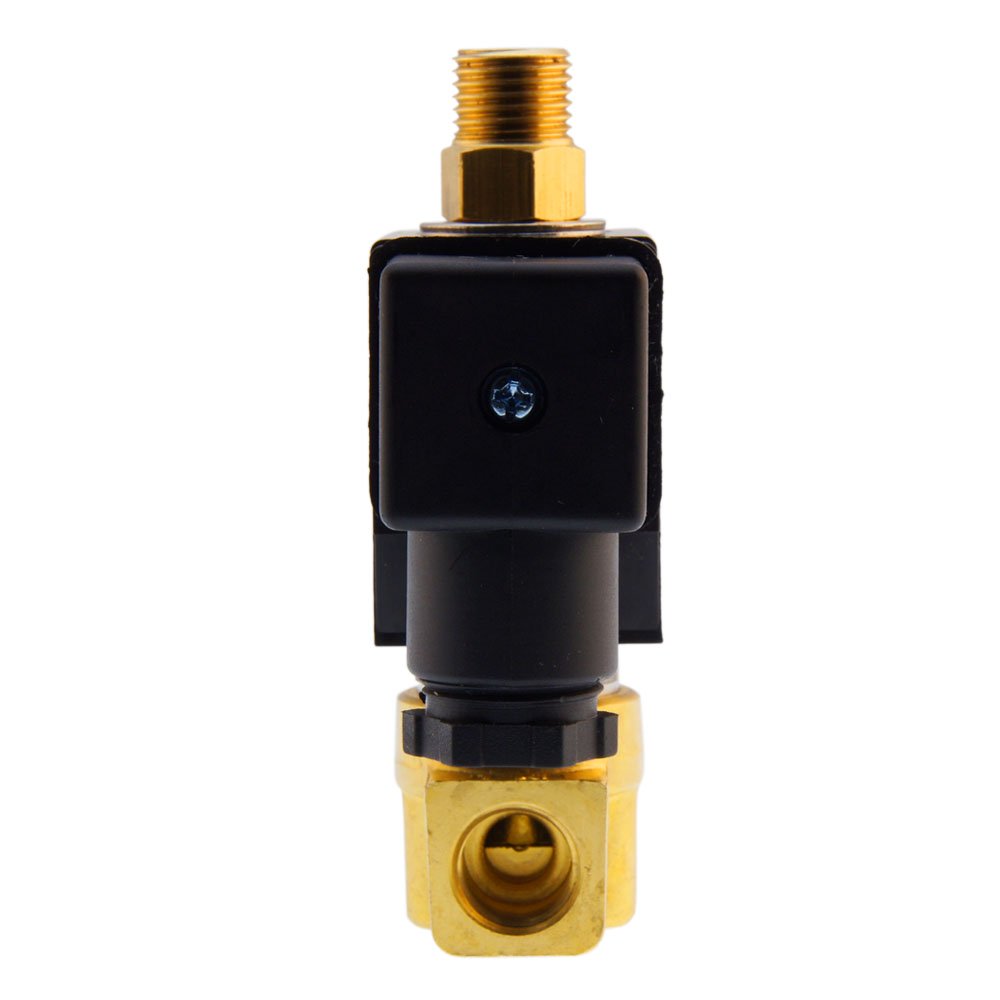

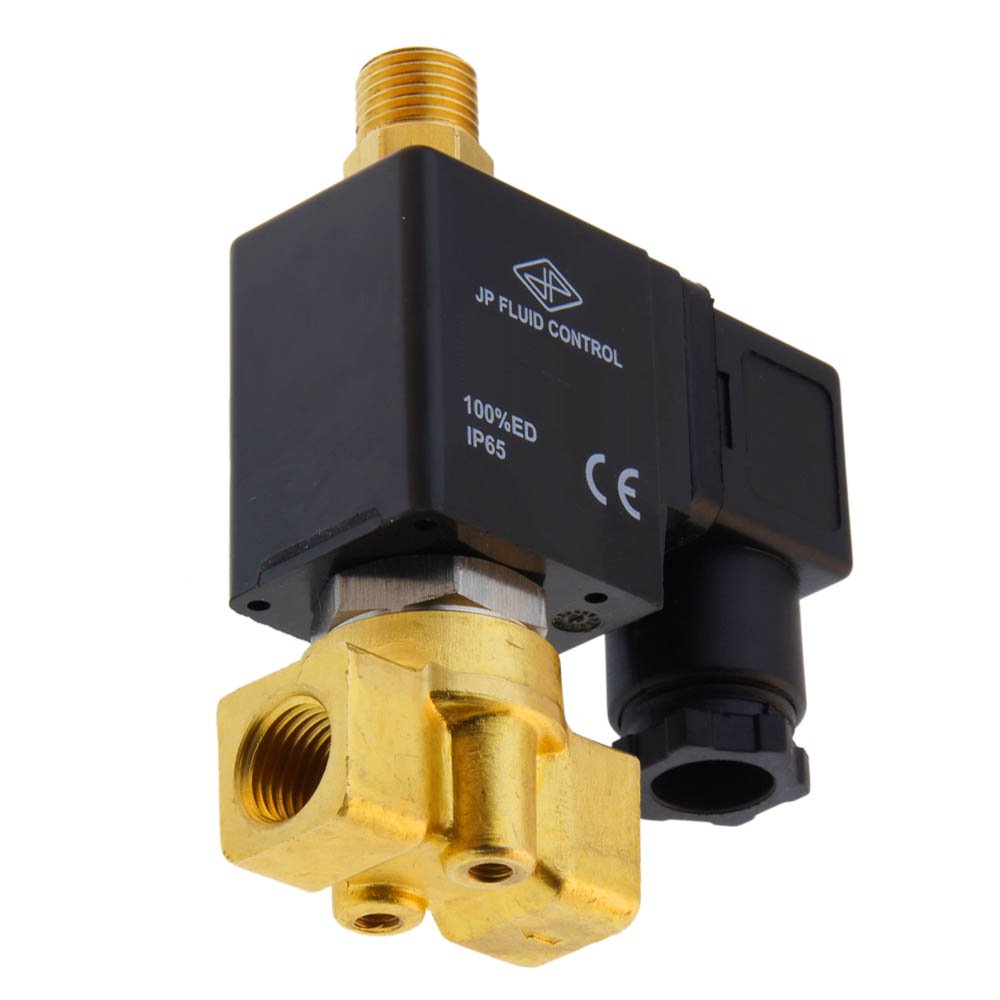

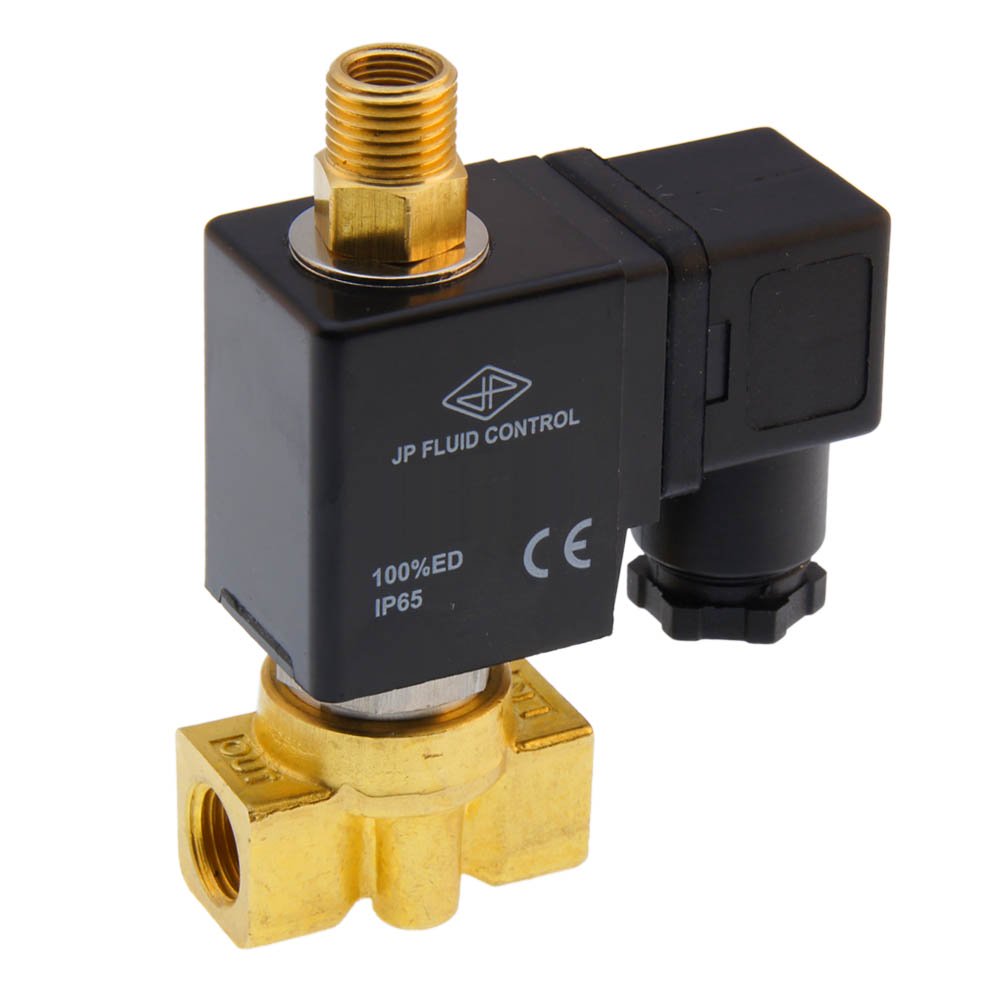

Magnetventil TW-DA 1/4'' 3/2 Wege NC Messing EPDM 0-5bar 230V AC
JP Fluid Control 3-Wege-Magnetventil (Typ TW-DA) mit G 1/4 Zoll Gewinde und einer 230 V AC Spule. Die Schaltfunktion des Magnetventils ist stromlos gesxchlossen (Spannung = offen) und direkt wirkend, so dass keine Druckdifferenz erforderlich ist. Geeignet für eine maximale Medientemperatur von 130° C (266 ° F) Druckbereich von 0 - 5 bar (0 - 73 psi). Gehäuse aus Messing mit EPDM-Dichtung und einer 3 mm großen Blende. Der Kv-Wert beträgt 0,2 m3/h (3,33 l/min bei dp=1 bar Wasser).
- Regulärer Preis
- €43,38
- Regulärer Preis
- €36,45
Beschreibung
Dies ist ein direkt arbeitendes 3-Wege-Magnetventil von JP Fluid Control mit G 1/4 Zoll Gewinde und einer 230 V AC Spule. Das Ventil hat ein Messinggehäuse mit EPDM-Dichtung und eine Öffnungsweite von 3 mm (ca. 1/8 Zoll). Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird.
Das Ventil ist für Drücke von 0 - 5 bar (0 - 73 psi) und eine maximale Temperatur von 130° C (266° F) geeignet. Das Ventil hat einen Kv-Wert von 0,2 m3/h, was einer Durchflussmenge von 3,33 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0,23, d. h. 0,23 GPM bei 1 psi Druckabfall. Für einfache Anwendungen ist es oft ausreichend, ein Ventil anhand der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.
Das Messinggehäuse ist langlebig, für neutrale Flüssigkeiten geeignet und beständig gegen viele Chemikalien. Die EPDM-Dichtung (Ethylen-Propylen-Dien-Monomer-Kautschuk) eignet sich für neutrale Flüssigkeiten und viele Chemikalien, ist aber wenig beständig gegen Öle und Fette. Konsultieren Sie unsere chemische Beständigkeitstabelle, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Profis
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Lieferung inklusive Spule und Stecker
- EPDM ist geeignet für (heißes) Wasser, neutrale Flüssigkeiten und viele Chemikalien
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
Nachteile
- EPDM ist nicht für Öle und Fette geeignet
- Die Öffnung am oberen Anschluss beträgt bei allen TW-Ventilen 1,2 mm.
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Magnetventile verbrauchen bei ihrer Betätigung Energie und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.
Baureihe TW-DA
Die TW-Serie besteht aus verschiedenen Typen von 3/2-Wege-Magnetventilen (stromlos geschlossen, stromlos offen, Verteiler, Universal), die für eine Vielzahl von Anwendungen wie Entwässerung, Verteilung oder Mischung von Flüssigkeiten und Gasen geeignet sind.
Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
