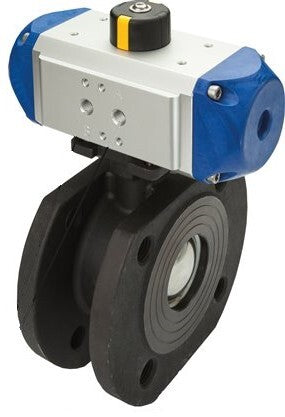

Pneumatisch betätigter Flanschkugelhahn 2-Weg DN100 PN16 Stahl FKM Doppeltwirkend

Dieser pneumatisch betätigte 2-Wege-Flanschkugelhahn DN 100 mit vollem Durchgang ist aus Stahl mit FKM-Dichtungen gefertigt. Das Ventil ist geeignet für Wasser, Öl und Luft bis zu einem maximalen Druck von 16 bar (232 psi), Vakuum (max. -0,9 bar oder -13 psi) und Medientemperaturen von -20 bis 120 °C (-4 bis 248 °F). Der Stellantrieb verträgt Temperaturen bis zu 80 °C (176 °F), bei höheren Medientemperaturen sollte der Stellantrieb gekühlt werden. Der doppeltwirkende Antrieb hat ein Aluminiumgehäuse mit Aluminiumabdeckungen. Liefert 354 Nm bei 8 bar (Steuerdruck 2,5-10 bar). ATEX-zertifiziert für explosive Umgebungen (EX II 2GD c 110 °C). Der Antrieb hat G1/4-Anschlüsse für die Luftzufuhr und -rückführung. Wir empfehlen die Montage eines 1/4" Namur-Magnetventils direkt auf dem Antrieb, um die Luftzufuhr zu steuern. Bitte beachten Sie, dass sich 1/4 auf die Namurgröße des Ventils bezieht, nicht auf die Anschlussgröße. Ein Endschalterkasten nach VDI/VDE 3854 kann oben aufgesetzt werden.

Pros:

• Möglichkeit der direkten Montage eines Namur-Magnetventils zur Reduzierung von Fittings und Schläuchen
• Mechanische Anzeige auf der Oberseite zeigt die Ventilstellung an
• ATEX-zertifiziert für explosive Umgebungen (EX II 2GD c 110 °C)
• Ungehinderter Fließweg dank der vollen Bohrung
• Einfache Installation und Wartung dank des genormten Flansches DN 100/PN 16
• Geringere Investitionskosten als bei einer elektrischen Version
• Schnelles Öffnen/Schließen

Nachteile

• Doppeltwirkende Antriebe verbrauchen mehr Druckluft als einfachwirkende Antriebe
• Das pneumatisch betätigte Ventil benötigt ein Druckluftsystem und ein Magnetventil zur Steuerung der Luftzufuhr
• Der Energieverbrauch ist höher als bei elektrischen Antrieben, aber die Anfangsinvestition ist geringer
• Die Einbaulänge beträgt nur 140 mm (±2 mm), was sie sehr kompakt macht, aber es handelt sich nicht um eine Standardgröße, so dass für den Austausch eine Messung erforderlich ist.

Serie:

Mit den pneumatischen Schwenkantrieben von PAL können Sie Kugelhähne oder Absperrklappen mit Druckluft steuern. Sie bieten eine zuverlässige und robuste Lösung für die Automatisierung größerer Ventile zu geringeren Investitionskosten als elektrische Antriebe. Sie werden auf Vierteldrehventile mit einem ISO 5211 Top-Flansch (von F03 bis F12) montiert. Mit 8 verschiedenen Gehäusegrößen erzeugen sie einen Drehmomentbereich von 9,92 Nm bis 901,8 Nm bei 8 bar. Sie sind mit einer zuverlässigen Aluminium-Zahnstange und einem Ritzel ausgestattet und können entweder einfachwirkend (federöffnend oder federschließend) oder doppeltwirkend für mehr Kontrolle eingesetzt werden. Diese Aktuatoren sind langlebig mit einem eloxierten Aluminiumgehäuse und einer Abdeckung aus Acetalharz (Größen 1-6) oder Aluminium (Größen 12-130). Der Standard-Temperaturbereich beträgt -20 °C bis 80 °C mit einer NBR-Dichtung. Optional ist eine FKM-Dichtung für eine erhöhte Höchsttemperatur von 120 °C (Größen 1-6) oder 150 °C (Größen 12-130) erhältlich. Alle Ventile haben eine 1/4" Namur-Schnittstelle nach VDI/VDE 3845 mit G 1/8" oder G 1/4" Gewinde. Der Antrieb ist dank der ATEX-Zulassung (EX II 2GD c 85 °C) für explosionsgefährdete Umgebungen geeignet (ab Größe 12): 110 deg;C) Zertifizierung.
