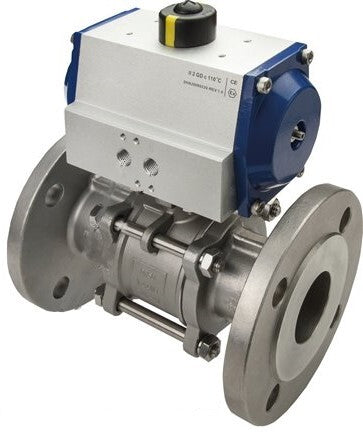

Pneumatisch betätigter Flanschkugelhahn 2-Weg DN20 PN40 Edelstahl Doppeltwirkend

Pneumatisch betätigter Flanschkugelhahn 2-Weg DN20 PN40 Edelstahl Doppeltwirkend
Pneumatisch betätigter Flanschkugelhahn 2-Weg DN20 PN40 Edelstahl Doppeltwirkend
Abbildung kann leicht variieren
Siehe Spezifikationen für genaue Informationen.
Referenz: V2UY4
Marke: Tameson

Dieser pneumatisch betätigte 2-Wege-Flanschkugelhahn DN 20 mit vollem Durchgang ist aus Edelstahl mit Teflon (PTFE)-Dichtungen gefertigt. Das Ventil ist geeignet für Wasser, Öl, Luft, Kraftstoff und Lösungsmittel bis zu einem maximalen Druck von 40 bar (580 psi), Vakuum (max. -0,9 bar oder -13 psi) und Medientemperaturen von -20 bis 180 °C (-4 bis 356 °F). Der Stellantrieb verträgt Temperaturen bis zu 80 °C (176 °F), bei höheren Medientemperaturen sollte der Stellantrieb gekühlt werden. Der doppeltwirkende Antrieb hat ein Aluminiumgehäuse mit Aluminiumabdeckungen. Liefert 9,92 Nm bei 8 bar (Steuerdruck 2,5-10 bar). ATEX (EX II 2GD c 85 °C (Größe 12 oder größer: 110 deg;C) zertifiziert für explosive Umgebungen. Der Aktuator hat G 1/8 Zoll Luftanschlüsse und eine 1/4 Namur Schnittstelle zur direkten Montage eines Magnetventils. Ein Endschalterkasten nach VDI/VDE 3854 kann oben aufgesetzt werden.

Alle anzeigen
Regulärer Preis
€505.74
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€424.99
ohne MwSt.

Auf Lager +26 Tage Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 26 Tagen rechnen. Bis zu 5 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.


Versand an Deutschland: Kostenlos
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 27 - 28 Werktagen

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Dieser pneumatisch betätigte 2-Wege-Flanschkugelhahn DN 20 mit vollem Durchgang ist aus Edelstahl mit Teflon (PTFE)-Dichtungen gefertigt. Das Ventil ist geeignet für Wasser, Öl, Luft, Kraftstoff und Lösungsmittel bis zu einem maximalen Druck von 40 bar (580 psi), Vakuum (max. -0,9 bar oder -13 psi) und Medientemperaturen von -20 bis 180 °C (-4 bis 356 °F). Der Stellantrieb verträgt Temperaturen bis zu 80 °C (176 °F), bei höheren Medientemperaturen sollte der Stellantrieb gekühlt werden. Der doppeltwirkende Antrieb hat ein Aluminiumgehäuse mit Aluminiumabdeckungen. Liefert 9,92 Nm bei 8 bar (Steuerdruck 2,5-10 bar). ATEX-zertifiziert für explosive Umgebungen (EX II 2GD c 85 °C). Der Stellantrieb hat G1/8-Anschlüsse für die Zu- und Abluft. Wir empfehlen die Montage eines 1/4"-Namur-Magnetventils direkt auf dem Stellantrieb, um die Luftzufuhr zu steuern. Bitte beachten Sie, dass sich 1/4 auf die Namurgröße des Ventils bezieht, nicht auf die Anschlussgröße. Ein Endschalterkasten nach VDI/VDE 3854 kann oben aufgesetzt werden.

Vorteile:

  • Möglichkeit der direkten Montage eines Namur-Magnetventils zur Reduzierung von Fittings und Schläuchen
  • Mechanische Anzeige auf der Oberseite zeigt die Ventilstellung an
  • ATEX-zertifiziert für explosive Umgebungen (EX II 2GD c 85 °C)
  • Ungehinderter Fließweg dank der vollen Bohrung
  • Einfache Installation und Wartung dank des genormten Flansches DN 20/PN 40
  • Geringere Investitionskosten als bei einer elektrischen Version
  • Schnelles Öffnen/Schließen
  • Geeignet für aggressive Medien und hohe Temperaturen dank der hochwertigen Materialien

Nachteile:

  • Doppeltwirkende Antriebe verbrauchen mehr Druckluft als einfachwirkende Antriebe
  • Das pneumatisch betätigte Ventil benötigt ein Druckluftsystem und ein Magnetventil zur Steuerung der Luftzufuhr
  • Der Energieverbrauch ist höher als bei elektrischen Antrieben, aber die Anfangsinvestition ist geringer

Serie:

Mit den pneumatischen Schwenkantrieben PAL können Sie Kugelhähne oder Absperrklappen mit Druckluft steuern. Sie bieten eine zuverlässige und robuste Lösung für die Automatisierung größerer Armaturen zu geringeren Investitionskosten als elektrische Antriebe. Sie werden auf Vierteldrehventile mit einem ISO 5211 Top-Flansch (von F03 bis F12) montiert. Mit 8 verschiedenen Körpergrößen erzeugen sie einen Drehmomentbereich von 9,92 Nm bis 901,8 Nm bei 8 bar. Sie sind mit einer zuverlässigen Aluminium-Zahnstange und einem Ritzel ausgestattet und können entweder einfachwirkend (federöffnend oder federschließend) oder doppeltwirkend für eine bessere Kontrolle sein. Diese Betätigungselemente sind mit einem eloxierten Aluminiumgehäuse und einer Abdeckung aus Acetalharz (Größen 1-6) oder Aluminium (Größen 12-130) ausgestattet. Der Standard-Temperaturbereich beträgt -20 °C bis 80 °C mit einer NBR-Dichtung. Optional ist eine FKM-Dichtung für eine erhöhte Höchsttemperatur von 120 °C (Größen 1-6) oder 150 °C (Größen 12-130) erhältlich. Alle Ventile haben eine 1/4" Namur-Schnittstelle nach VDI/VDE 3845 mit entweder G 1/8" oder G 1/4" Gewinde. Der Antrieb ist dank der ATEX-Zulassung (EX II 2GD c 85 °C) für explosionsgefährdete Umgebungen geeignet (ab Größe 12): 110 deg;C) Zertifizierung.
