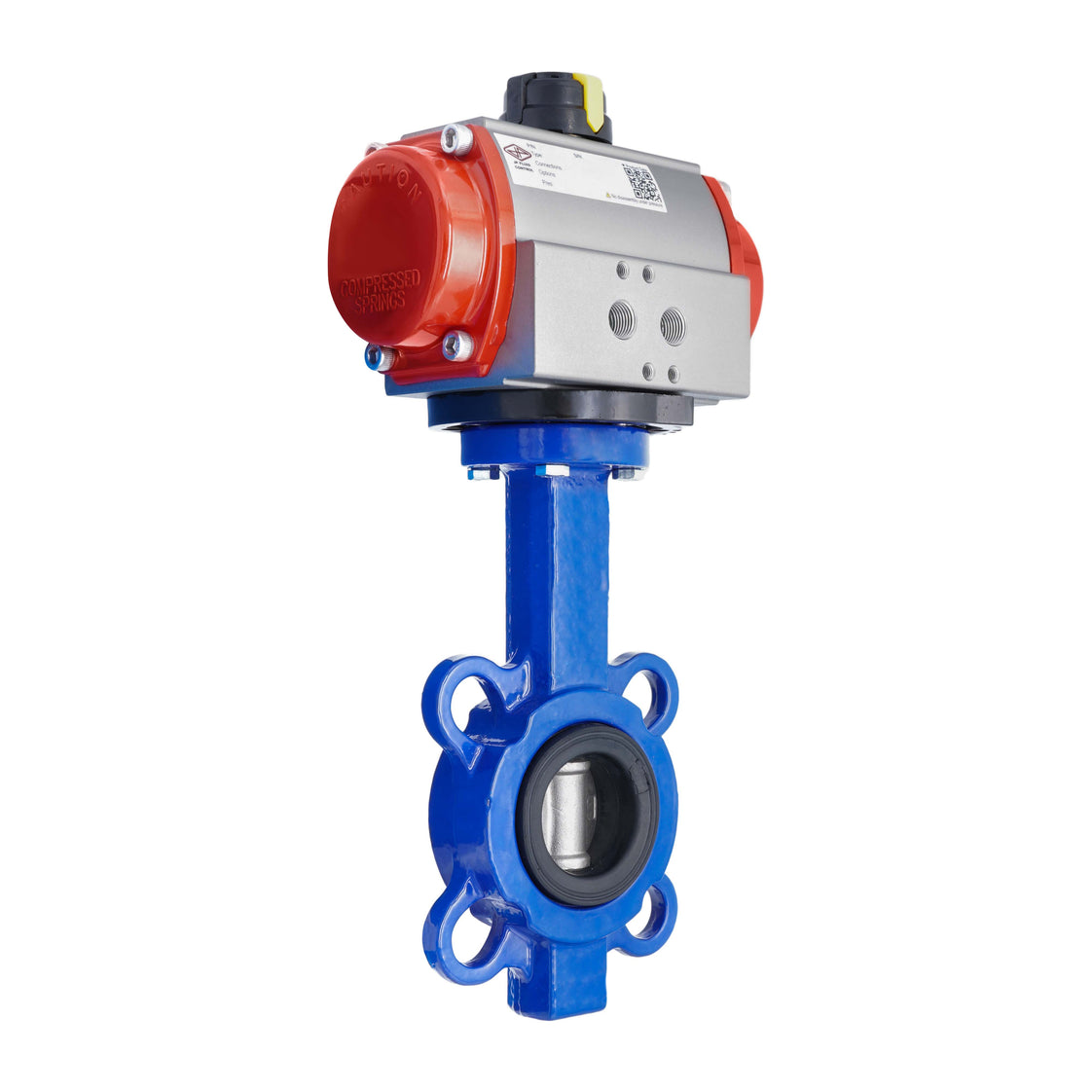

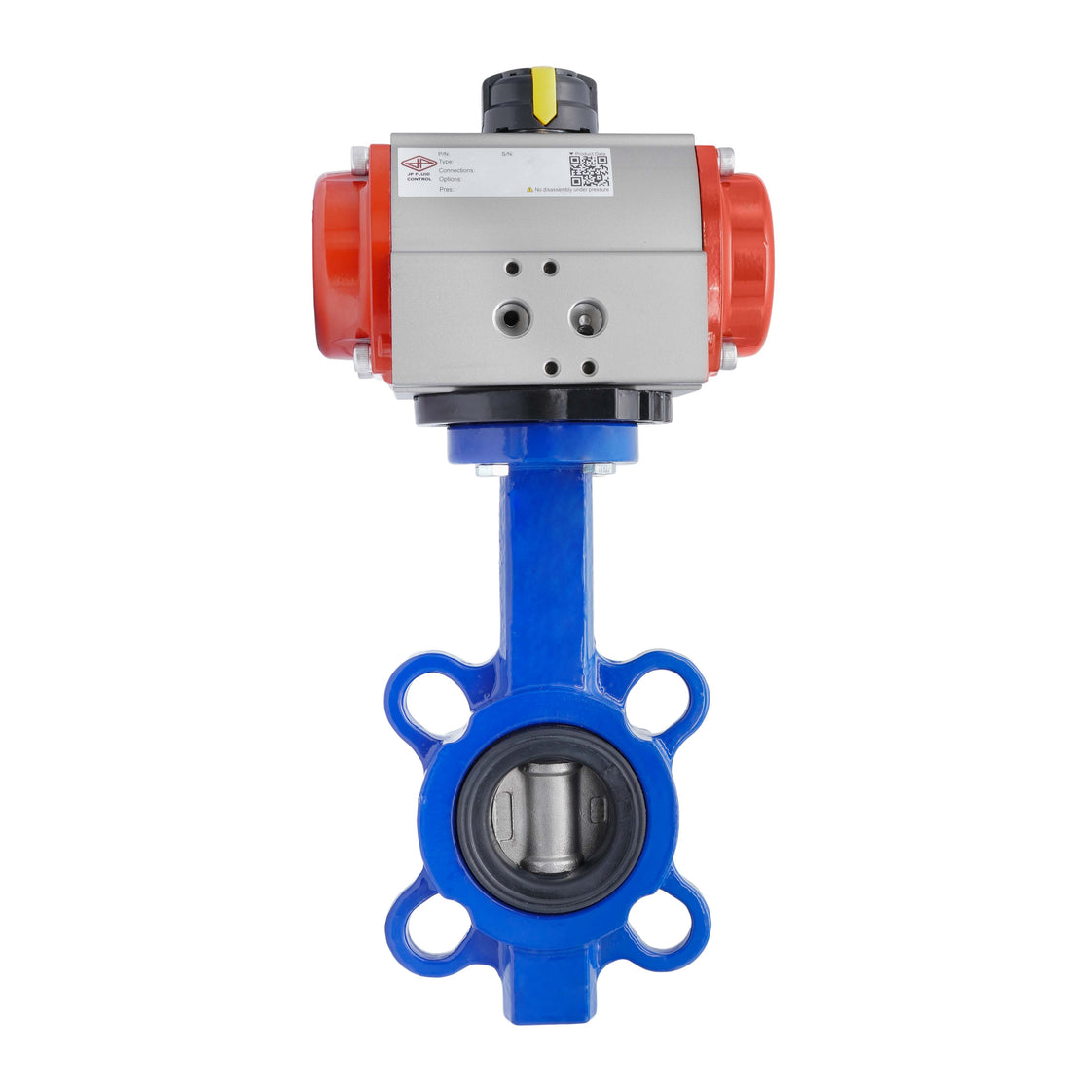

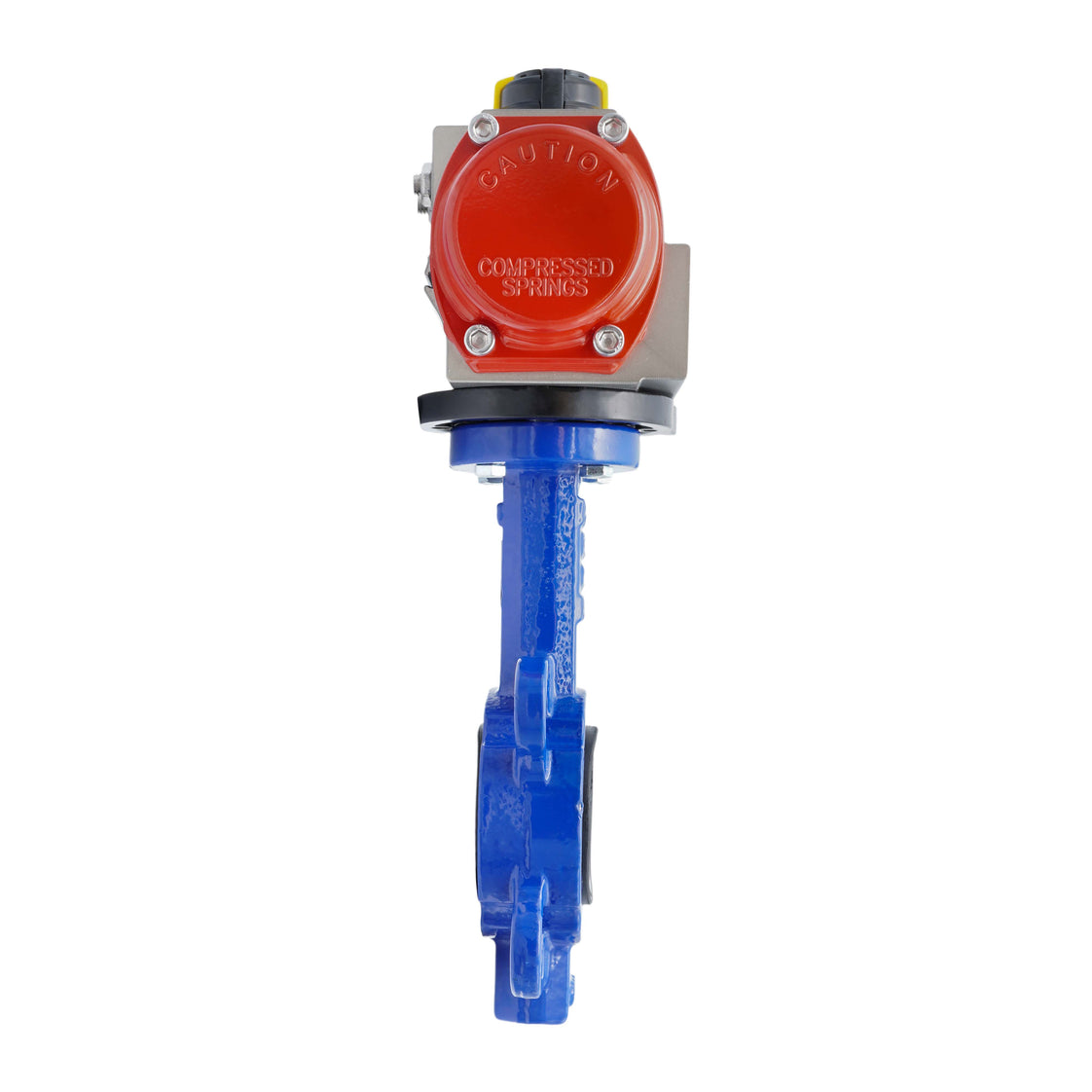

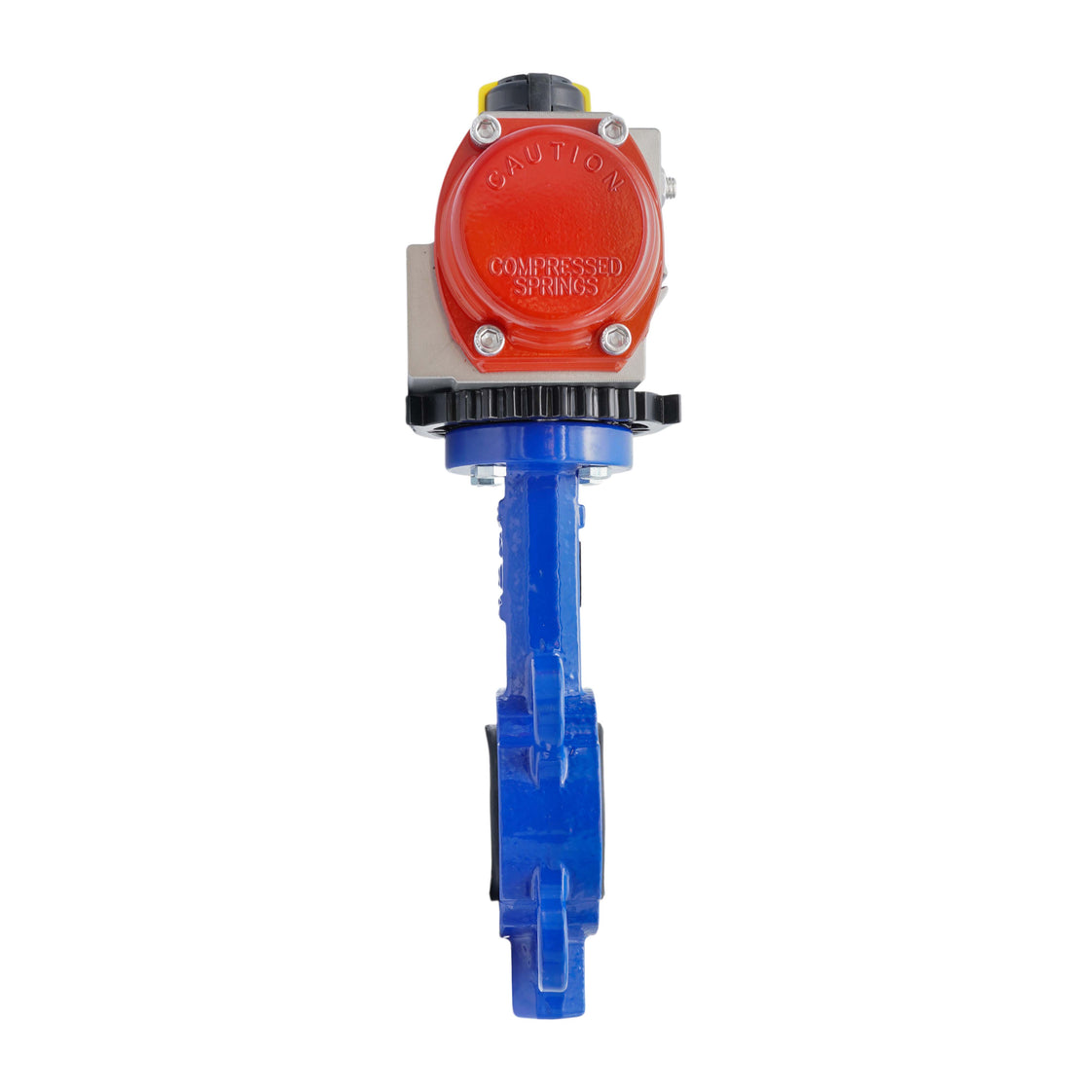

Pneumatische Absperrklappe DN40 (1-1/2 Zoll) Zwischenflansch Gusseisen-Edelstahl-EPDM Federöffnend

Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine DN 40 Bohrung und eine Wafer-Anschlussart für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von -10 bis 110°C (14 bis 230°F) und hat einen maximalen Mediendruck von 16 bar (232 psi).

Der Antrieb arbeitet in einem pneumatischen Eingangsbereich von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 20,9 Nm bei 6 bar (9 lb-ft @ 87 psi). Der Klappenkörper besteht aus langlebigem Gusseisen mit einer Edelstahl-Scheibe und einer EPDM-Dichtung, was ihn für Flüssigkeits- und Gasanwendungen geeignet macht. Dieses Modell ist auch für Trinkwasser geeignet und hat die DVGW-Zulassung.

Der Antrieb verfügt über einen robusten, einfach wirkenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F05/F07-Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll-Schnittstelle für Magnetventile und eine 80 x 30 mm-Schnittstelle für VDI/VDE 3845-Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLW-40-16-BBA), Antrieb (V3JMC/PR04B) und Montagesatz.

Vorteile:

• Federöffnend: 20,9 Nm Öffnen, 14,9 Nm Schließen bei 6 bar
• Passt auf ISO 5211 F05/F07 mit 14mm Stern
• Direkte Montage eines 1/4 Namur-Magnetventils möglich
• Schnelles Öffnen/Schließen
• Kann mit einer Endschalterbox ausgestattet werden
• Mechanischer Indikator oben zeigt die Position des Ventils an
• Garantierte 500.000+ Zyklen für den pneumatischen Antrieb
• Geeignet für Trinkwasser (DVGW-Zulassung)

Nachteile:

• Kein ATEX- oder SIL-Zertifikat
• Montageschrauben und Sternadapter separat verkauft
