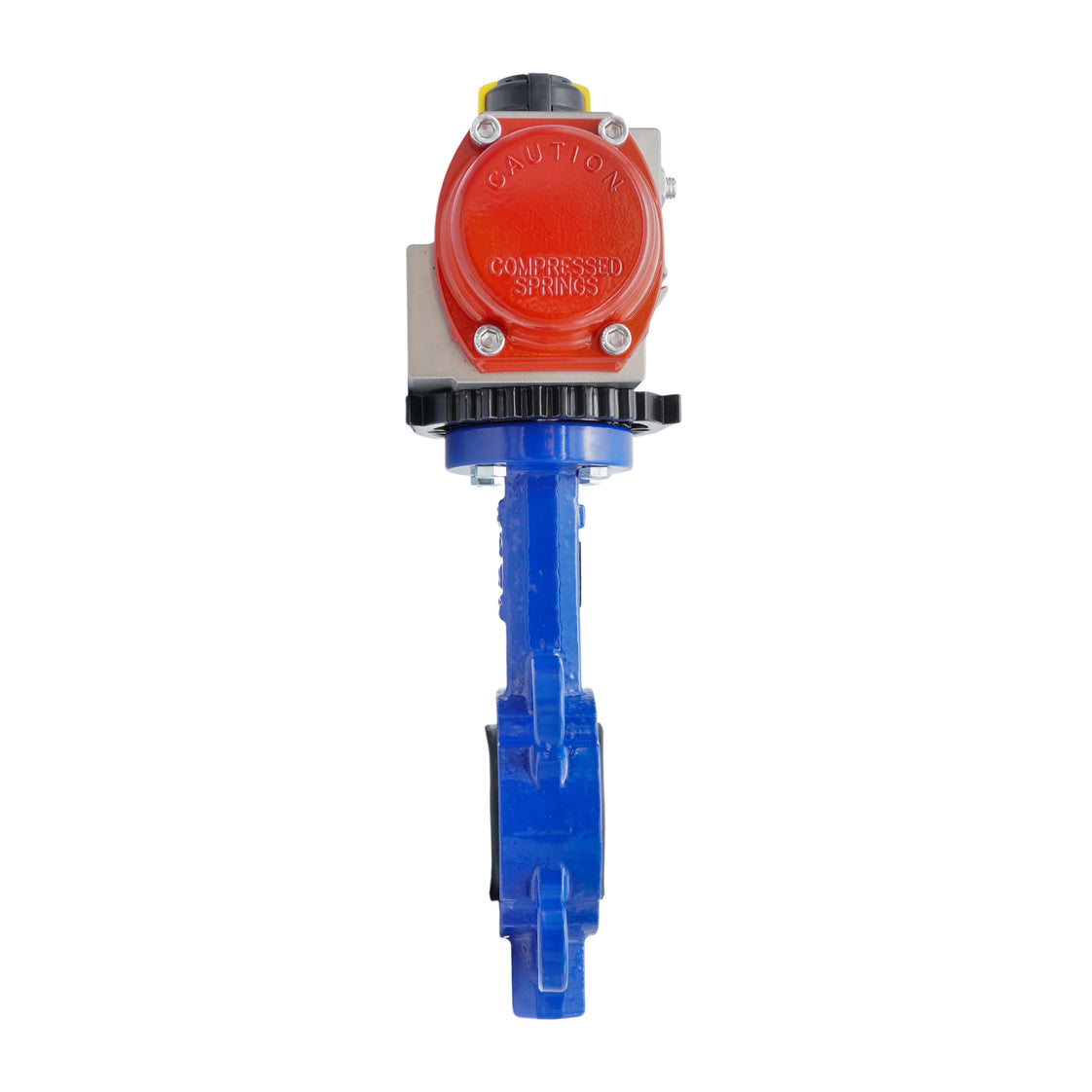

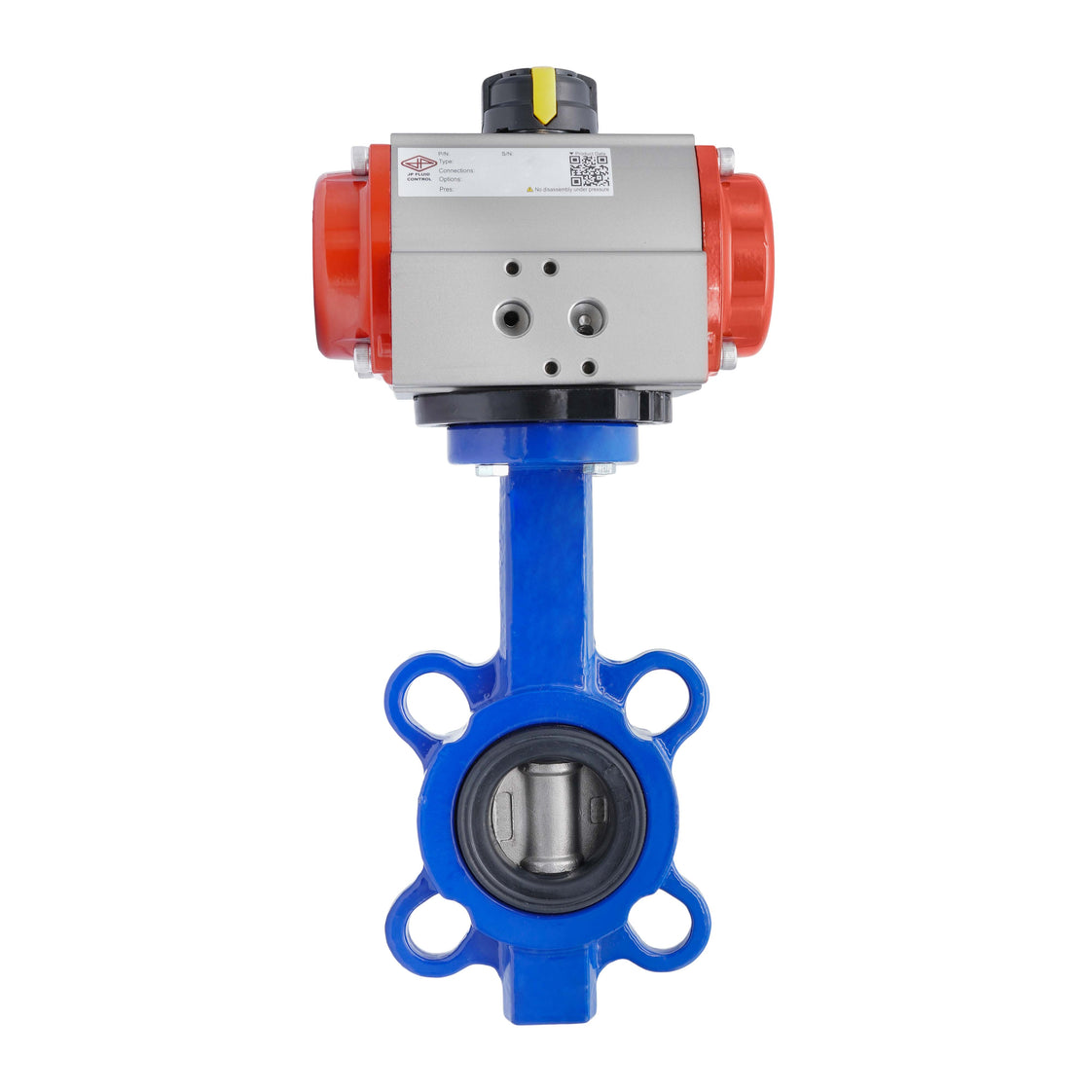

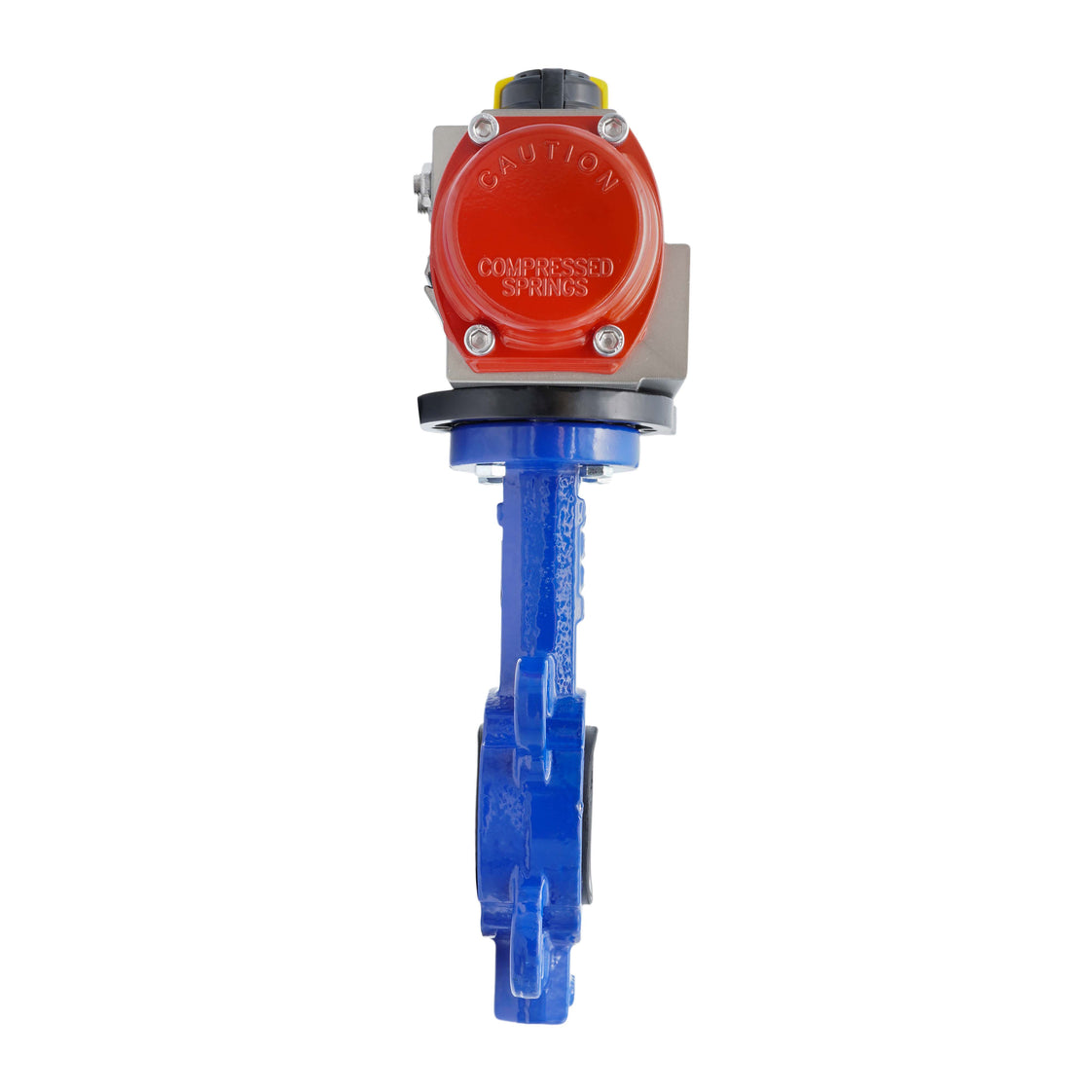

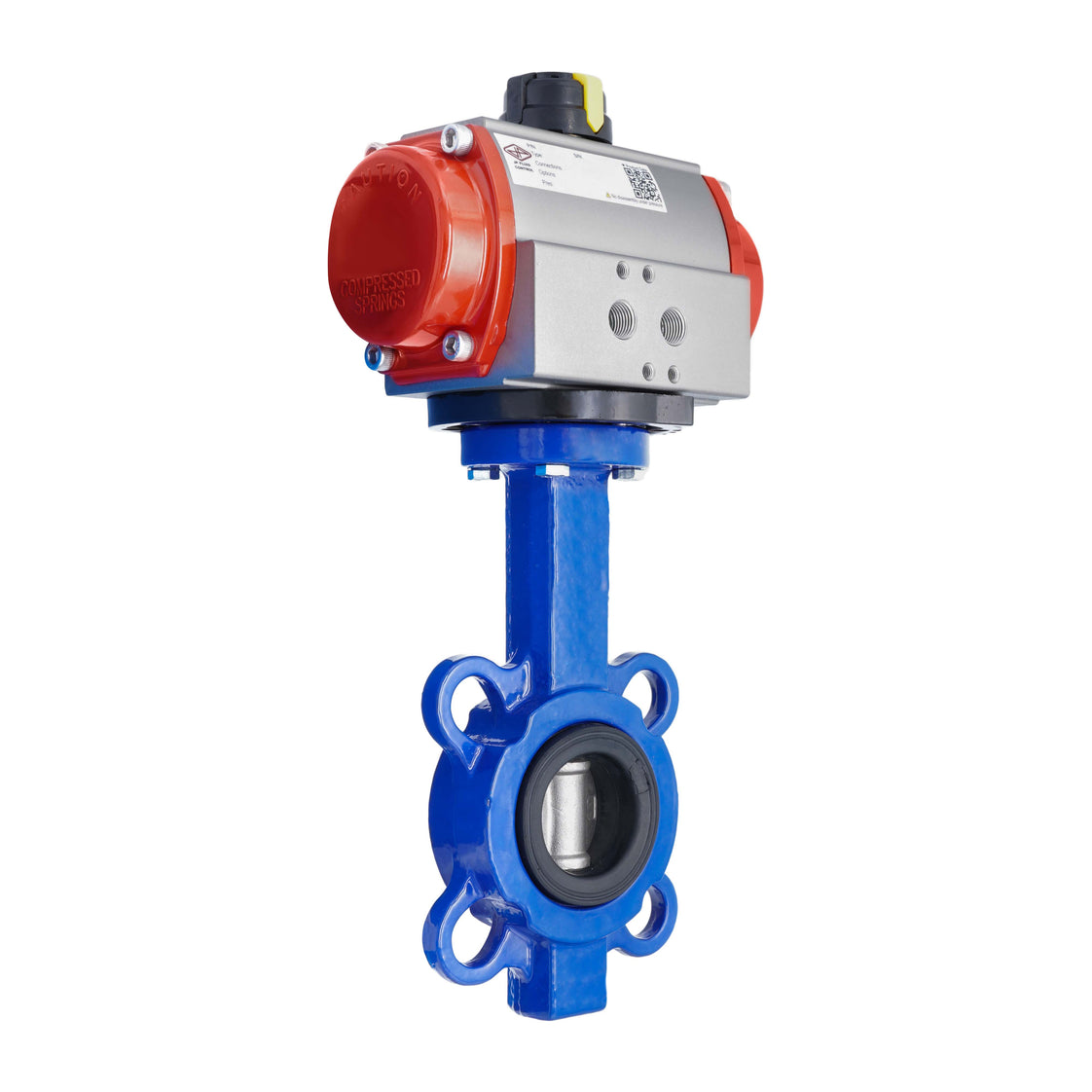

Pneumatische Absperrklappe DN65 (2-1/2 Zoll) Zwischenflansch Edelstahl EPDM Doppelt Wirkend

Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine DN 65 Bohrung und eine Zwischenflanschverbindung für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von -10 bis 110°C (14 bis 230°F) und hat einen maximalen Mediendruck von 16 bar (232 psi).

Der Aktuator arbeitet in einem pneumatischen Eingangsbereich von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 76,3 Nm bei 6 bar (56 lb-ft @ 87 psi). Der Ventilkörper besteht aus langlebigem Edelstahl mit einer Edelstahlplatte und einer EPDM-Dichtung, was ihn für Flüssigkeits- und Gasanwendungen geeignet macht.

Der Aktuator verfügt über einen robusten, doppelt wirkenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F05/F07 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll Schnittstelle für Elektromagnetventile und eine 80 x 30 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLW-65-16-CBA), Aktuator (V3JKR/PR05D) und Montagesatz.

Vorteile:

• Doppelt wirkend mit 76,3 Nm Drehmoment bei 6 bar
• Passt auf ISO 5211 F05/F07 mit 17mm Stern
• Direkte Montage eines 1/4 Namur Elektromagnetventils möglich
• Schnelles Öffnen/Schließen
• Kann mit einer Endschalterbox ausgestattet werden
• Mechanischer Indikator oben zeigt die Ventilposition an
• Garantiert 500.000+ Zyklen für den pneumatischen Aktuator

Nachteile:

• Kein ATEX- oder SIL-Zertifikat
• Montageschrauben und Sternadapter separat verkauft
