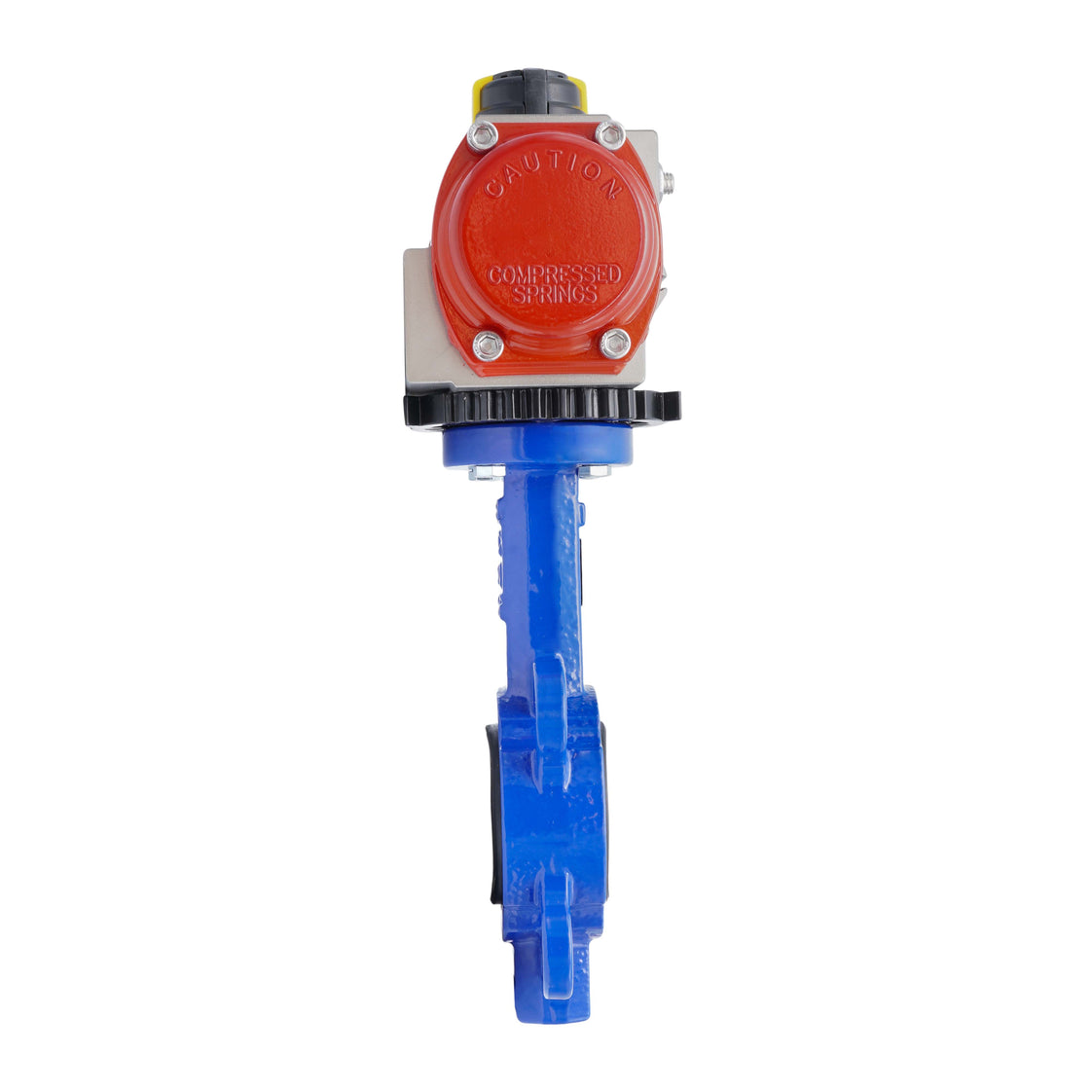

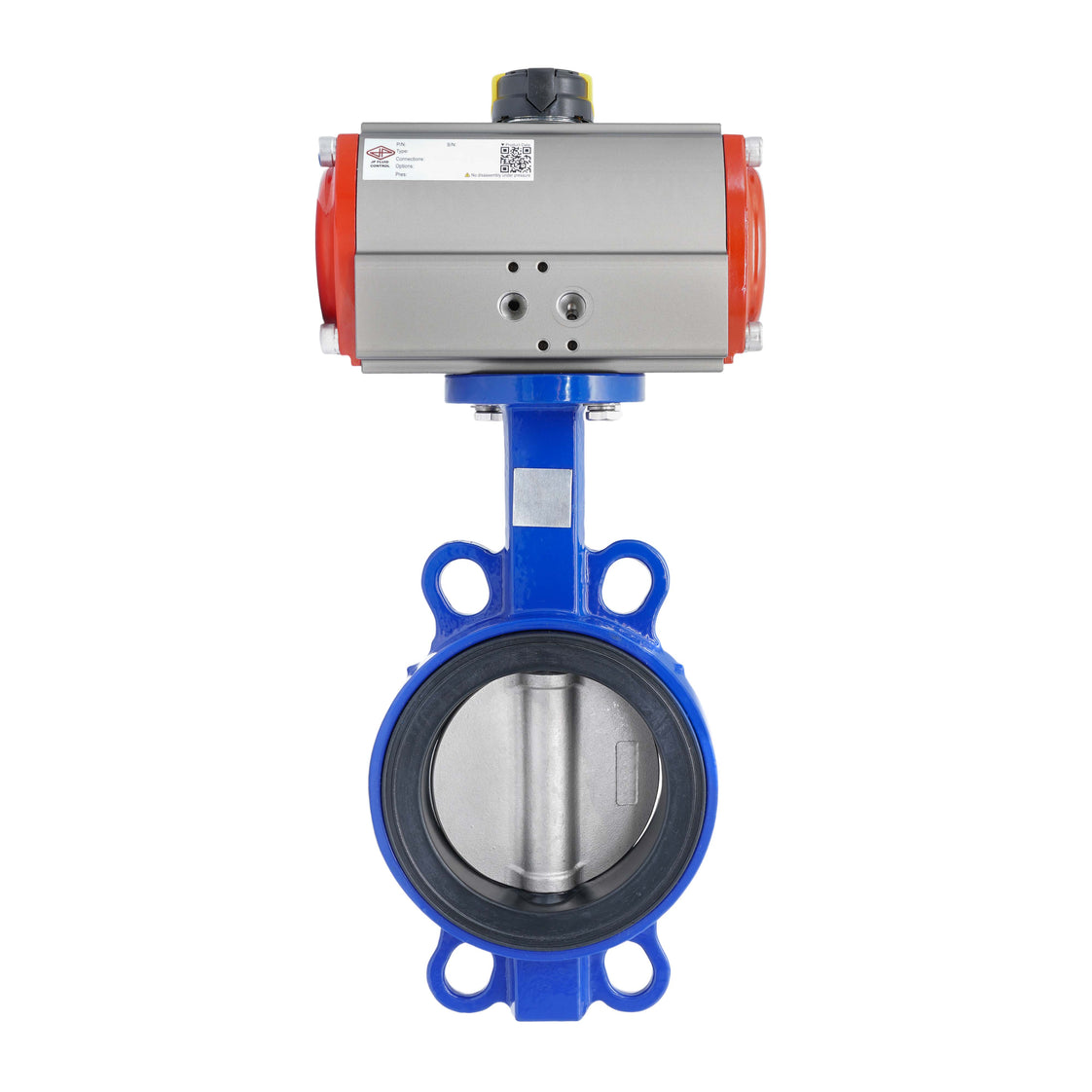

Pneumatische Absperrklappe DN80 (3 Zoll) Lug Gusseisen Edelstahl EPDM Federschließend

Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine Bohrung von DN 80 und eine Lug-Verbindung für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von -10 bis 110°C (14 bis 230°F) und hat einen maximalen Mediendruck von 12 bar (174 psi).

Der Antrieb arbeitet in einem pneumatischen Eingangsbereich von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 50,1 Nm bei 6 bar (37 lb-ft @ 87 psi). Der Körper des Ventils besteht aus langlebigem Gusseisen mit einer Edelstahlplatte und einer EPDM-Dichtung, was es für Flüssigkeits- und Gasanwendungen geeignet macht. Dieses Modell ist auch für Trinkwasser geeignet und hat die DVGW-Zulassung.

Der Antrieb verfügt über einen robusten, einfach wirkenden Zahnradmechanismus mit einem 35-Mikron harteloxierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F05/F07-Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll-Schnittstelle für Magnetventile und eine 80 x 30 mm-Schnittstelle für VDI/VDE 3845-Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLL-80-12-BBA), Antrieb (V3JM3/PR05A) und Montagesatz.

Vorteile:

• Federschließend: 50,1 Nm schließen, 25,5 Nm öffnen bei 6 bar
• Passt auf ISO 5211 F05/F07 mit 17mm Stern
• Direkte Montage eines 1/4 Namur-Magnetventils möglich
• Schnelles Öffnen/Schließen
• Kann mit einer Endschalterbox ausgestattet werden
• Mechanischer Indikator oben zeigt die Ventilposition an
• Garantierte 500.000+ Zyklen für den pneumatischen Antrieb
• Geeignet für Trinkwasser (DVGW-Zulassung)

Nachteile:

• Kein ATEX- oder SIL-Zertifikat
• Montageschrauben und Sternadapter separat erhältlich
