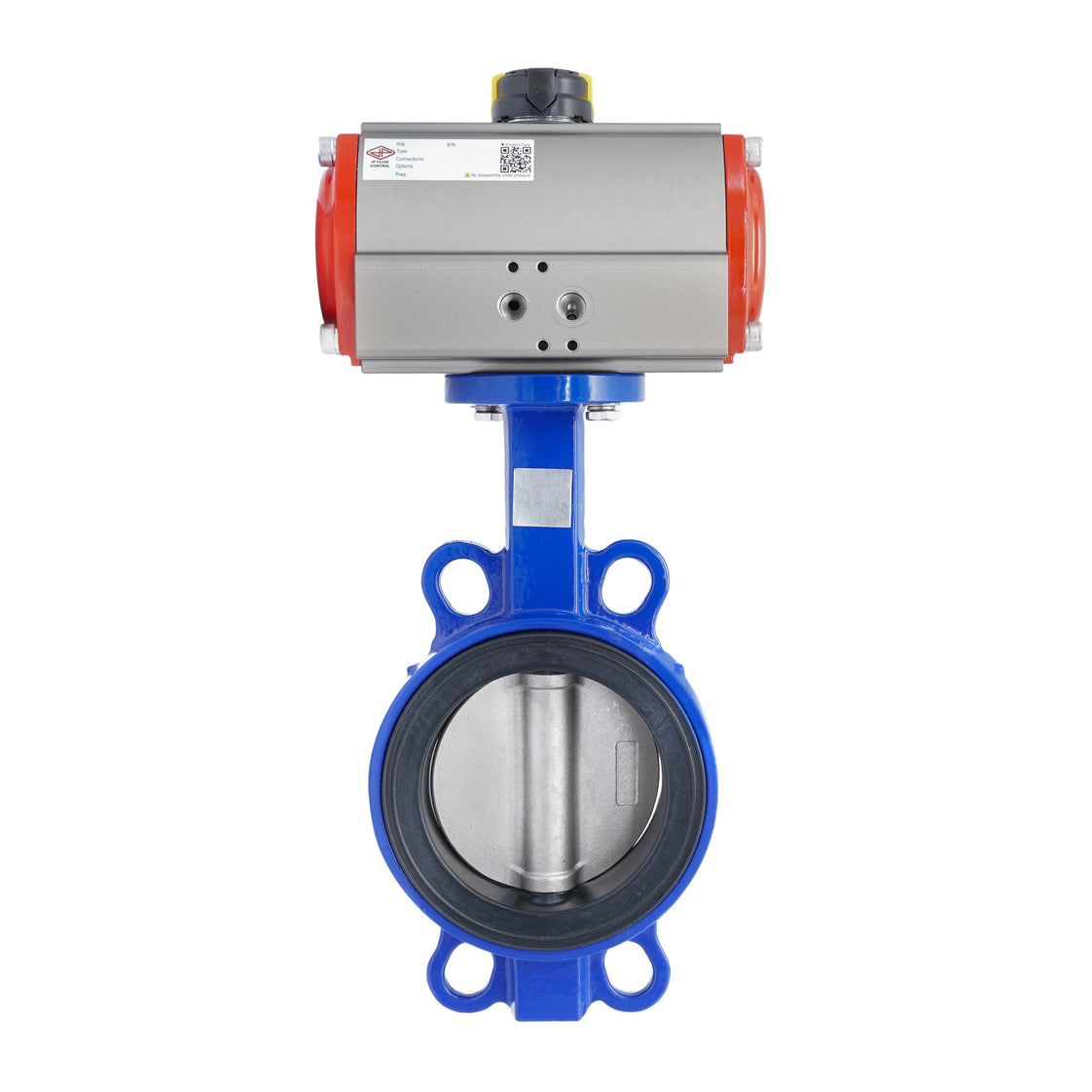

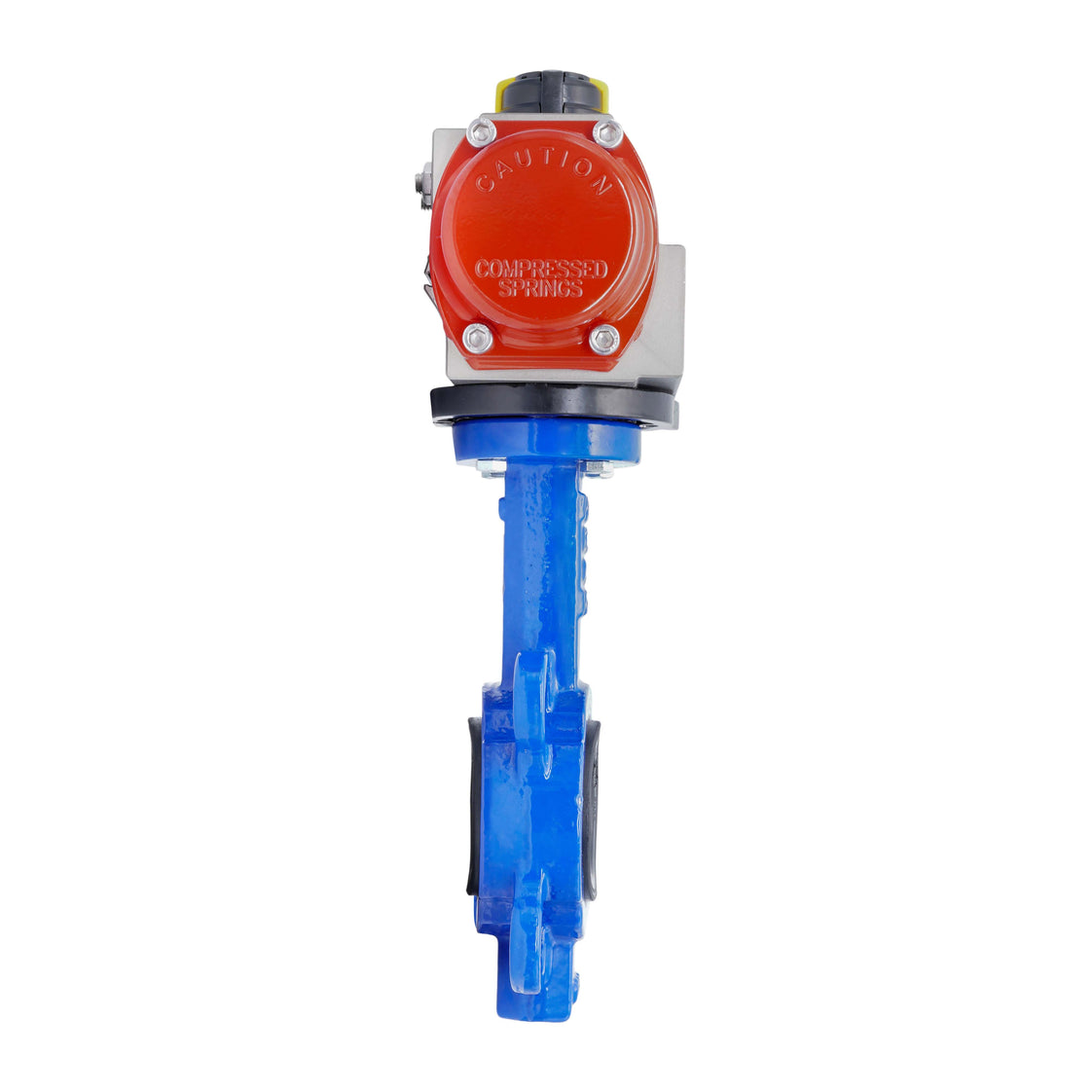

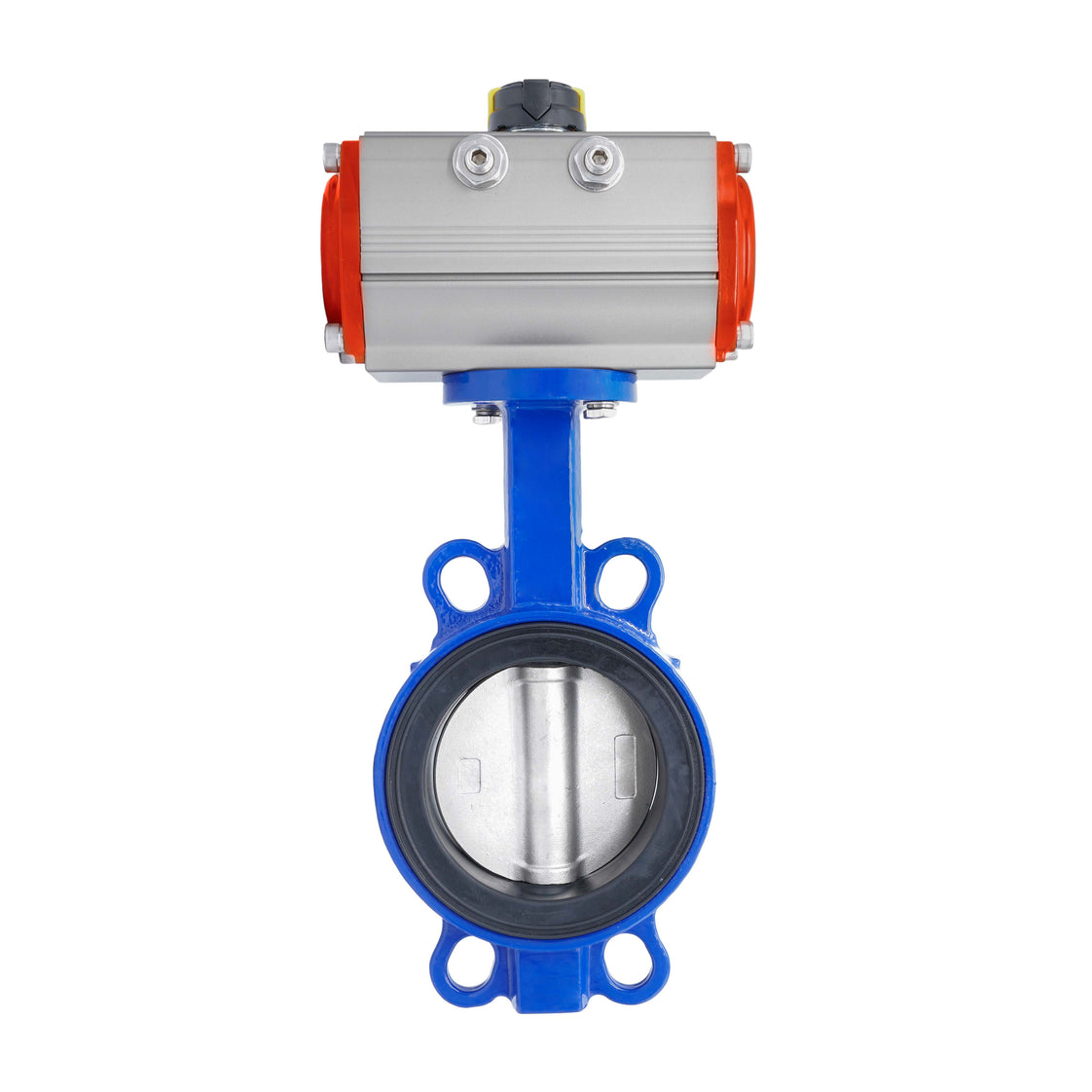

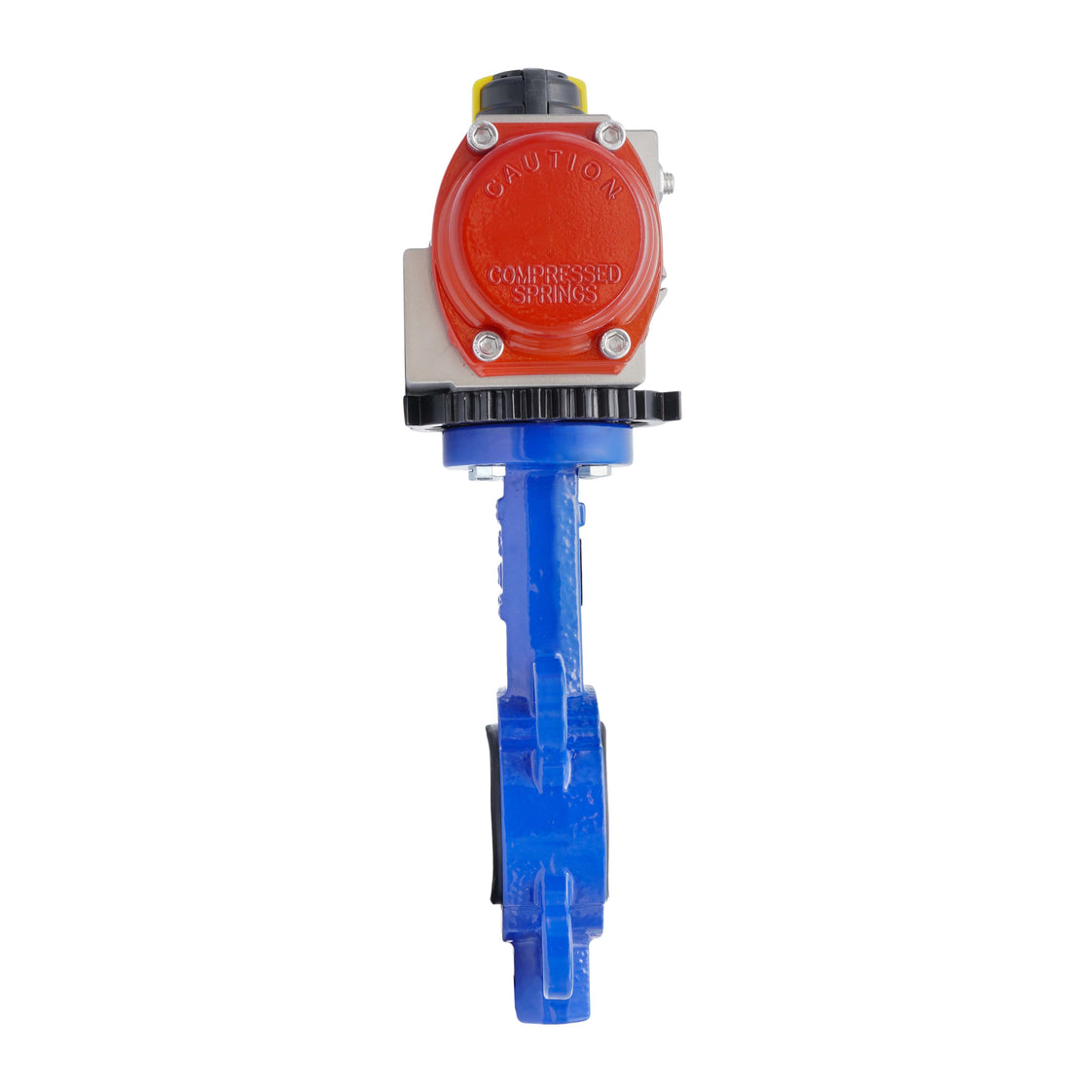

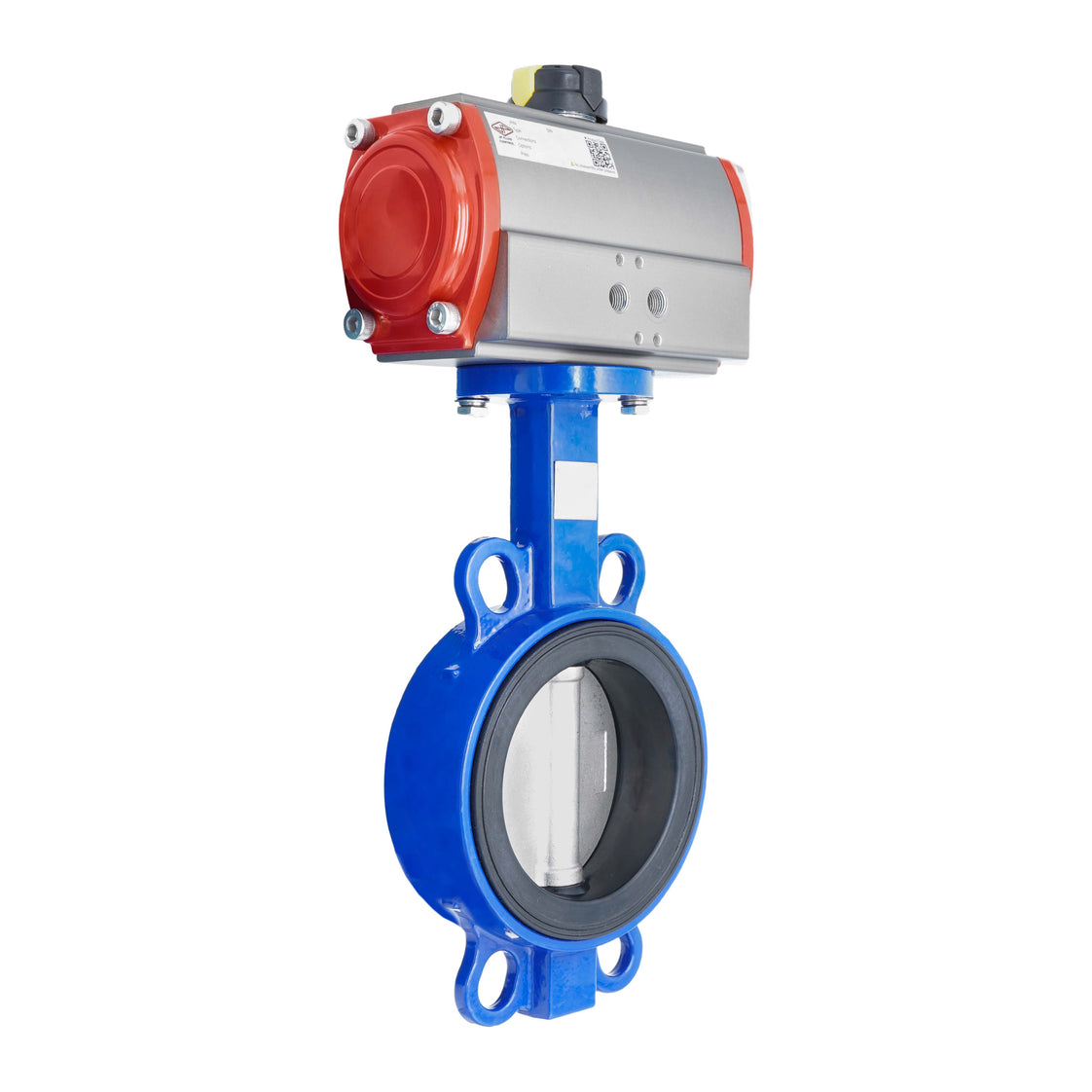

Pneumatische Absperrklappe DN80 (3 Zoll) Lug Gusseisen GGG 40 EPDM Doppelt Wirkend
Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine DN 80 Bohrung und eine Lug-Verbindung für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von -10 bis 110°C (14 bis 230°F) und hat einen maximalen Mediendruck von 12 bar (174 psi).
Der Antrieb arbeitet in einem pneumatischen Eingangsbereich von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 76,3 Nm bei 6 bar (56 lb-ft @ 87 psi). Das Gehäuse der Klappe besteht aus langlebigem Gusseisen mit einer Gusseisen GGG 40 Scheibe und einer EPDM-Dichtung, was sie für Flüssigkeits- und Gasanwendungen geeignet macht.
Der Antrieb verfügt über einen robusten, doppelt wirkenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F05/F07 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll Schnittstelle für Magnetventile und eine 80 x 30 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLL-80-12-BAA), Antrieb (V3JKR/PR05D) und Montagesatz.
- Regulärer Preis
- €444,10
- Regulärer Preis
- €373,19
Beschreibung
Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine DN 80 Bohrung und eine Lug-Verbindung für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von -10 bis 110°C (14 bis 230°F) und hat einen maximalen Mediendruck von 12 bar (174 psi).
Der Antrieb arbeitet in einem pneumatischen Eingangsbereich von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 76,3 Nm bei 6 bar (56 lb-ft @ 87 psi). Das Gehäuse der Klappe besteht aus langlebigem Gusseisen mit einer Gusseisen GGG 40 Scheibe und einer EPDM-Dichtung, was sie für Flüssigkeits- und Gasanwendungen geeignet macht.
Der Antrieb verfügt über einen robusten, doppelt wirkenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F05/F07 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll Schnittstelle für Magnetventile und eine 80 x 30 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLL-80-12-BAA), Antrieb (V3JKR/PR05D) und Montagesatz.
Vorteile:
- Doppelt wirkend mit 76,3 Nm Drehmoment bei 6 bar
- Passt auf ISO 5211 F05/F07 mit 17mm Stern
- Direkte Montage eines 1/4 Namur Magnetventils möglich
- Schnelles Öffnen/Schließen
- Kann mit einer Endschalterbox ausgestattet werden
- Mechanischer Indikator oben zeigt die Position des Ventils an
- Garantiert 500.000+ Zyklen für den pneumatischen Antrieb
Nachteile:
- Kein ATEX- oder SIL-Zertifikat
- Montageschrauben und Sternadapter separat erhältlich
