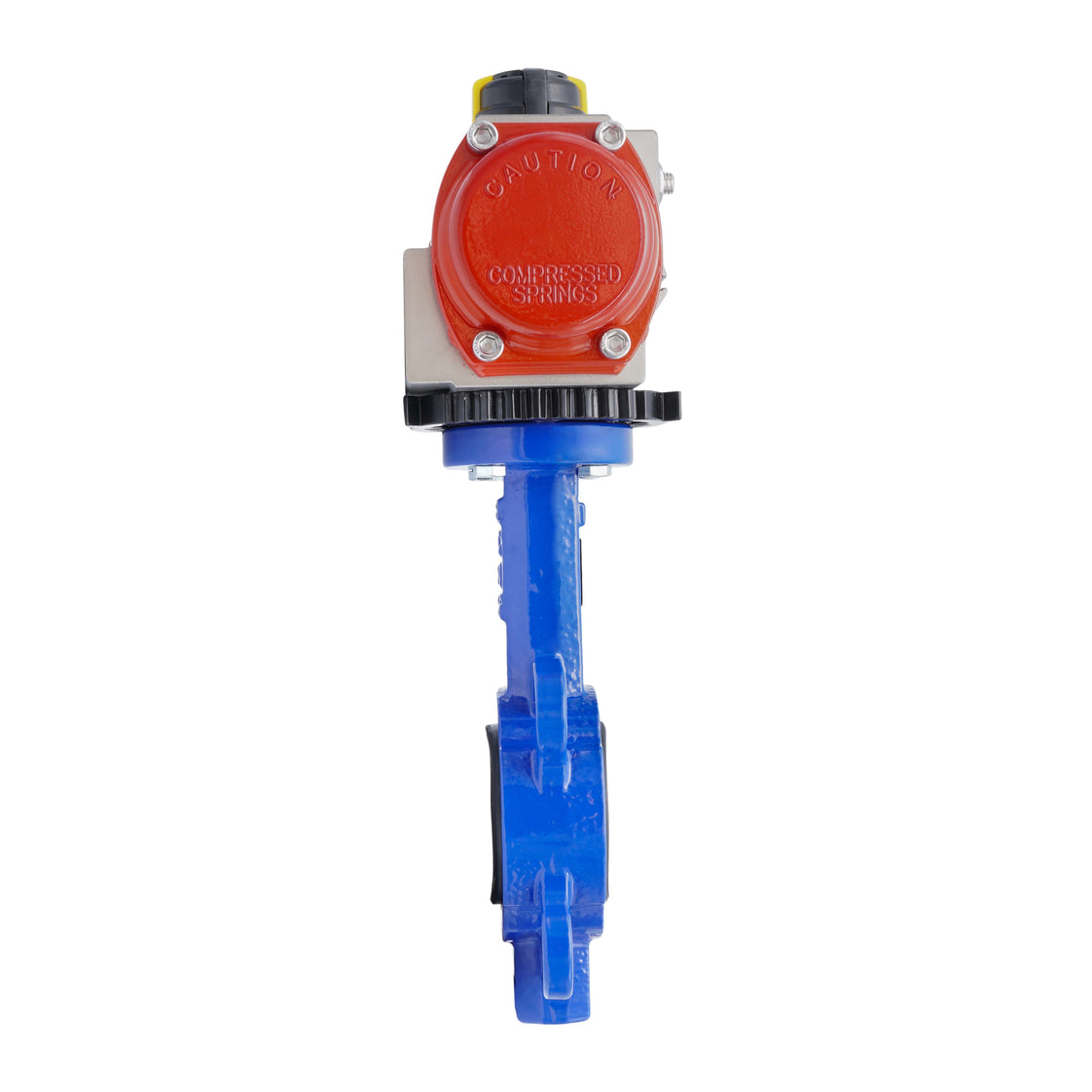

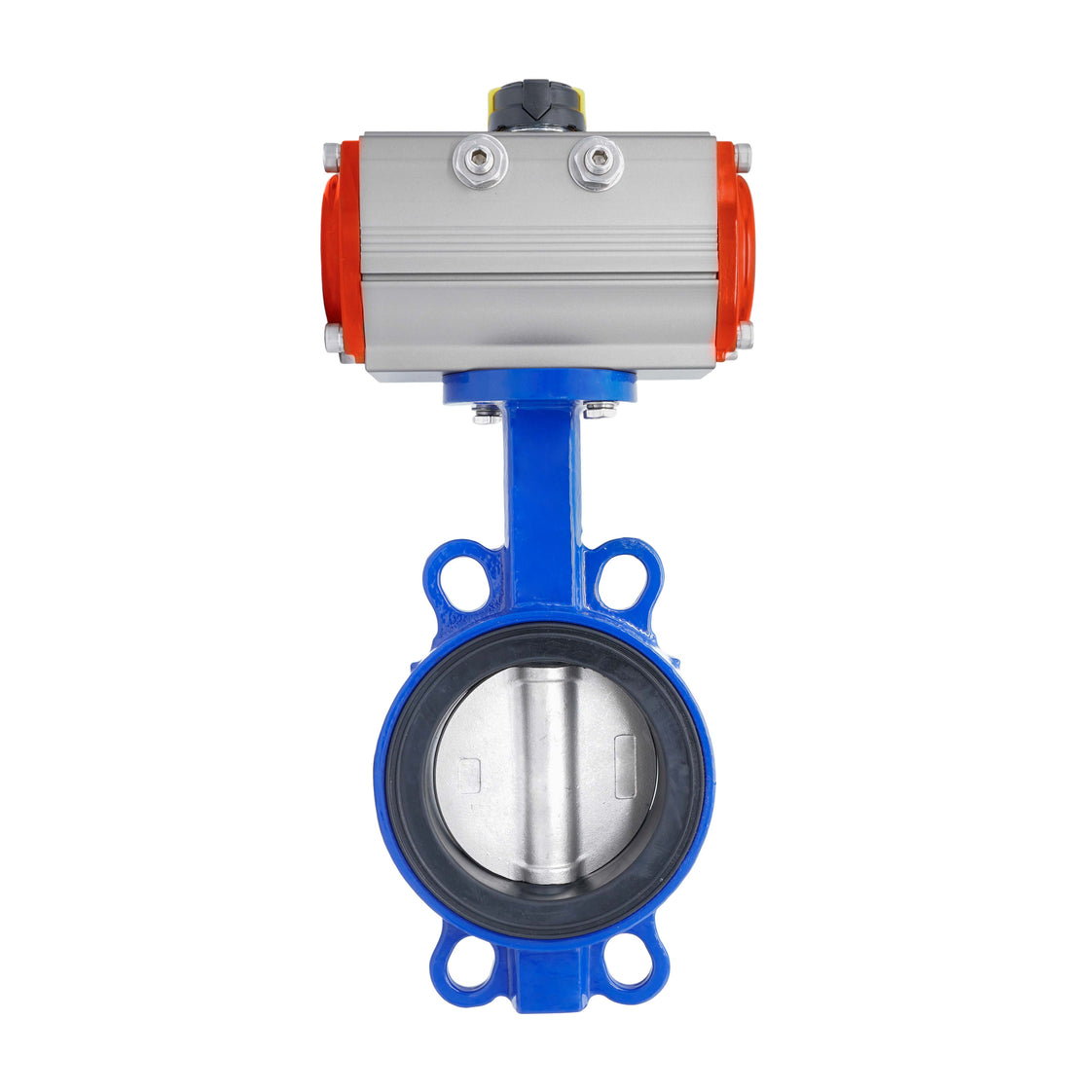

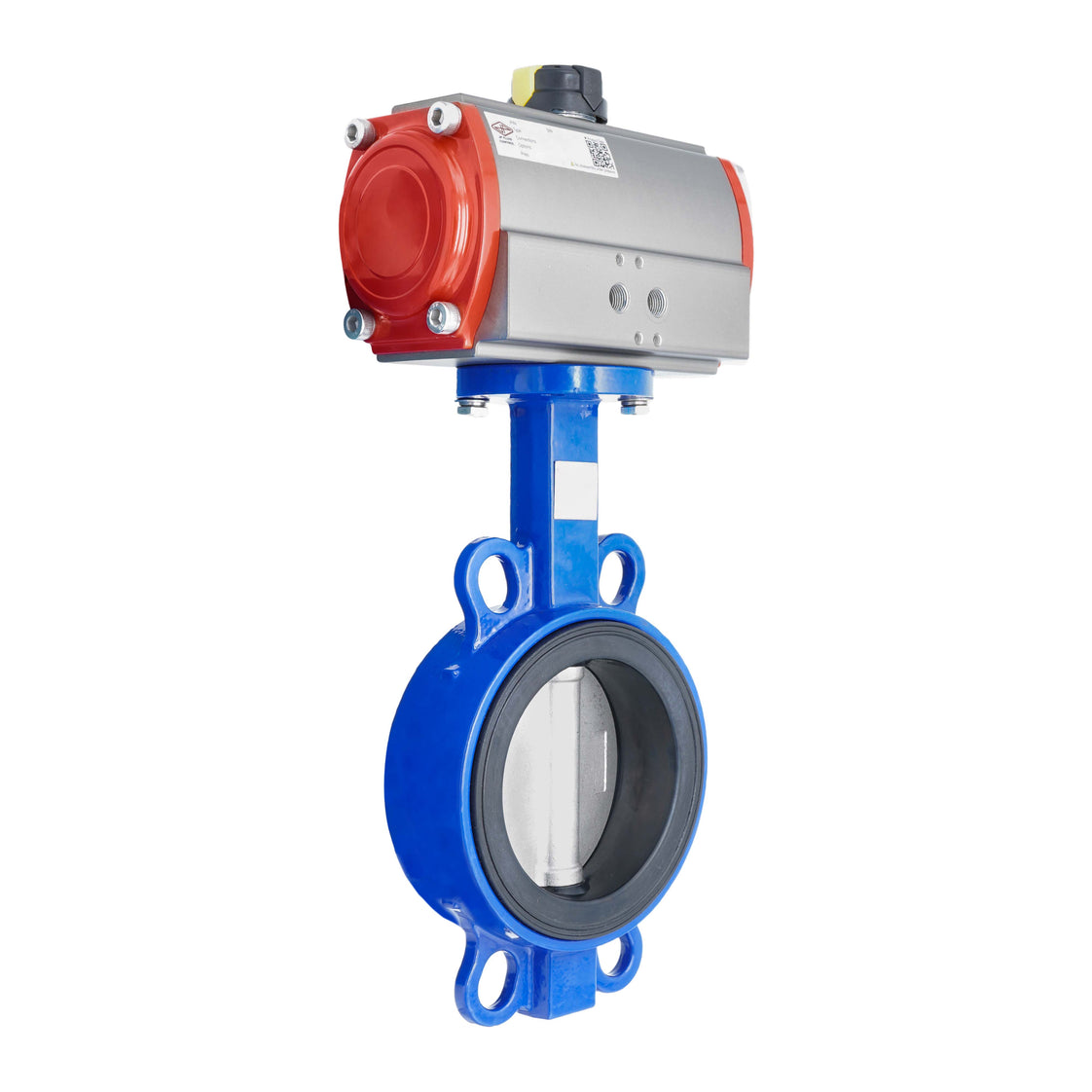

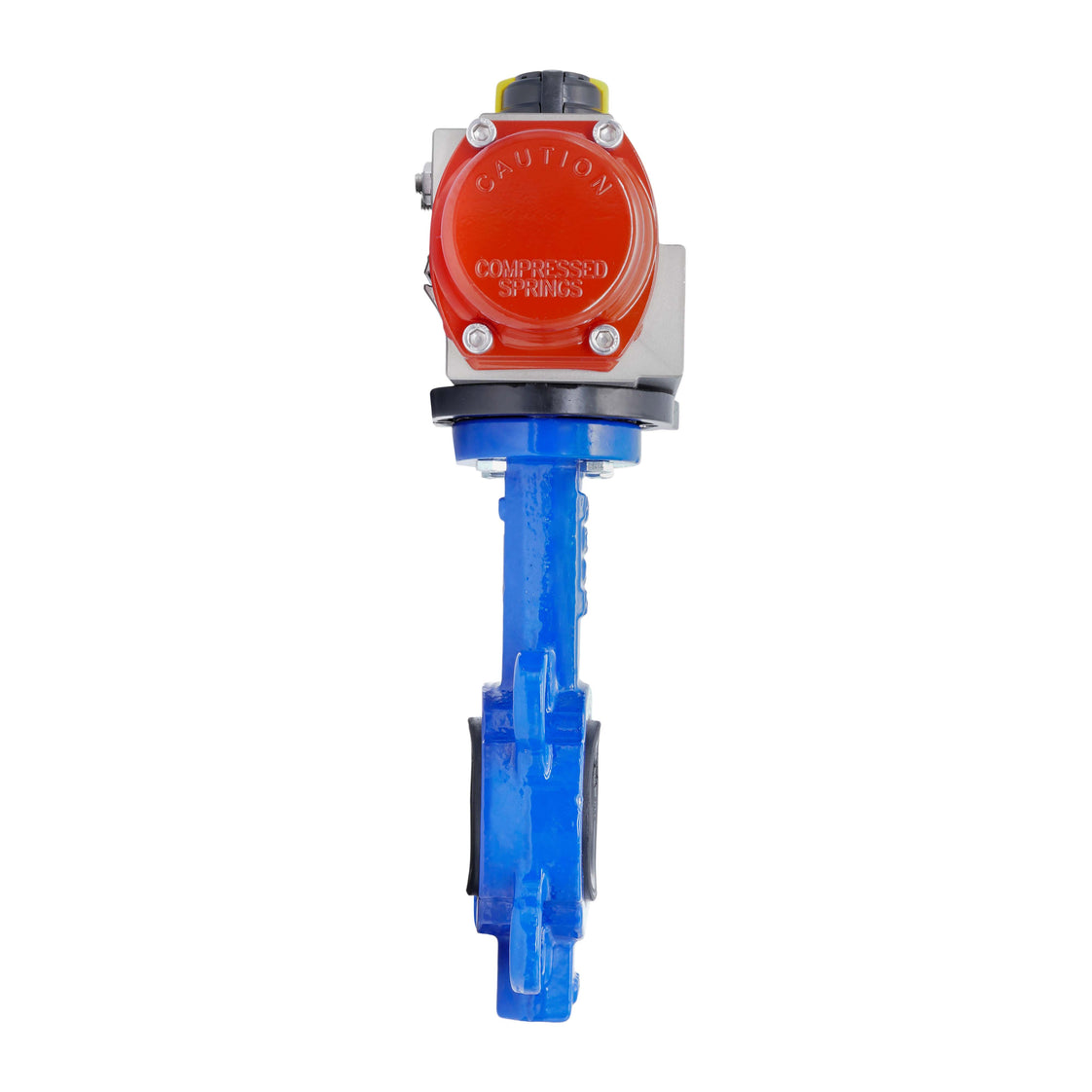

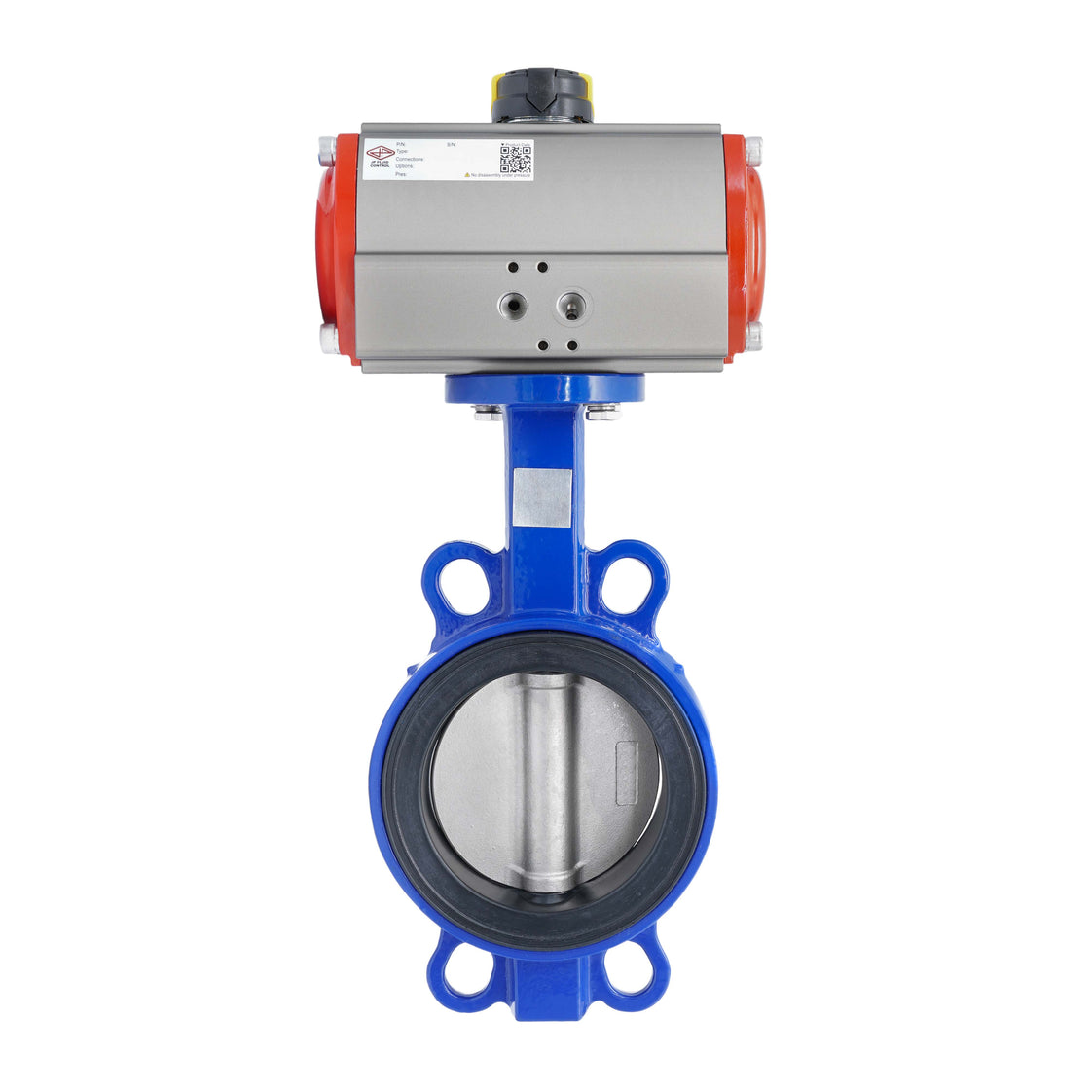

Pneumatische Absperrklappe DN80 (3 Zoll) Zwischenflansch Edelstahl EPDM Doppelt Wirkend

Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine Bohrung von DN 80 und eine Wafer-Typ-Verbindung für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von -10 bis 110°C (14 bis 230°F) mit einem maximalen Mediendruck von 16 bar (232 psi).

Der Aktuator arbeitet innerhalb eines pneumatischen Eingangsbereichs von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 76,3 Nm bei 6 bar (56 lb-ft @ 87 psi). Das Gehäuse des Ventils besteht aus langlebigem Edelstahl mit einer Edelstahlplatte und einer EPDM-Dichtung, was es für Flüssigkeits- und Gasanwendungen geeignet macht.

Der Aktuator verfügt über einen robusten, doppelt wirkenden Zahnradmechanismus mit einem 35-Mikron harteloxierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F05/F07-Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll-Schnittstelle für Magnetventile und eine 80 x 30 mm-Schnittstelle für VDI/VDE 3845-Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLW-80-16-CBA), Aktuator (V3JKR/PR05D) und Montagesatz.

Vorteile:

• Doppelt wirkend mit 76,3 Nm Drehmoment bei 6 bar
• Passt auf ISO 5211 F05/F07 mit 17 mm Stern
• Direkte Montage eines 1/4 Namur-Magnetventils möglich
• Schnelles Öffnen/Schließen
• Kann mit einer Endschalterbox ausgestattet werden
• Mechanischer Indikator oben zeigt die Ventilposition an
• Garantiert 500.000+ Zyklen für den pneumatischen Aktuator

Nachteile:

• Kein ATEX- oder SIL-Zertifikat
• Montageschrauben und Sternadapter separat verkauft
