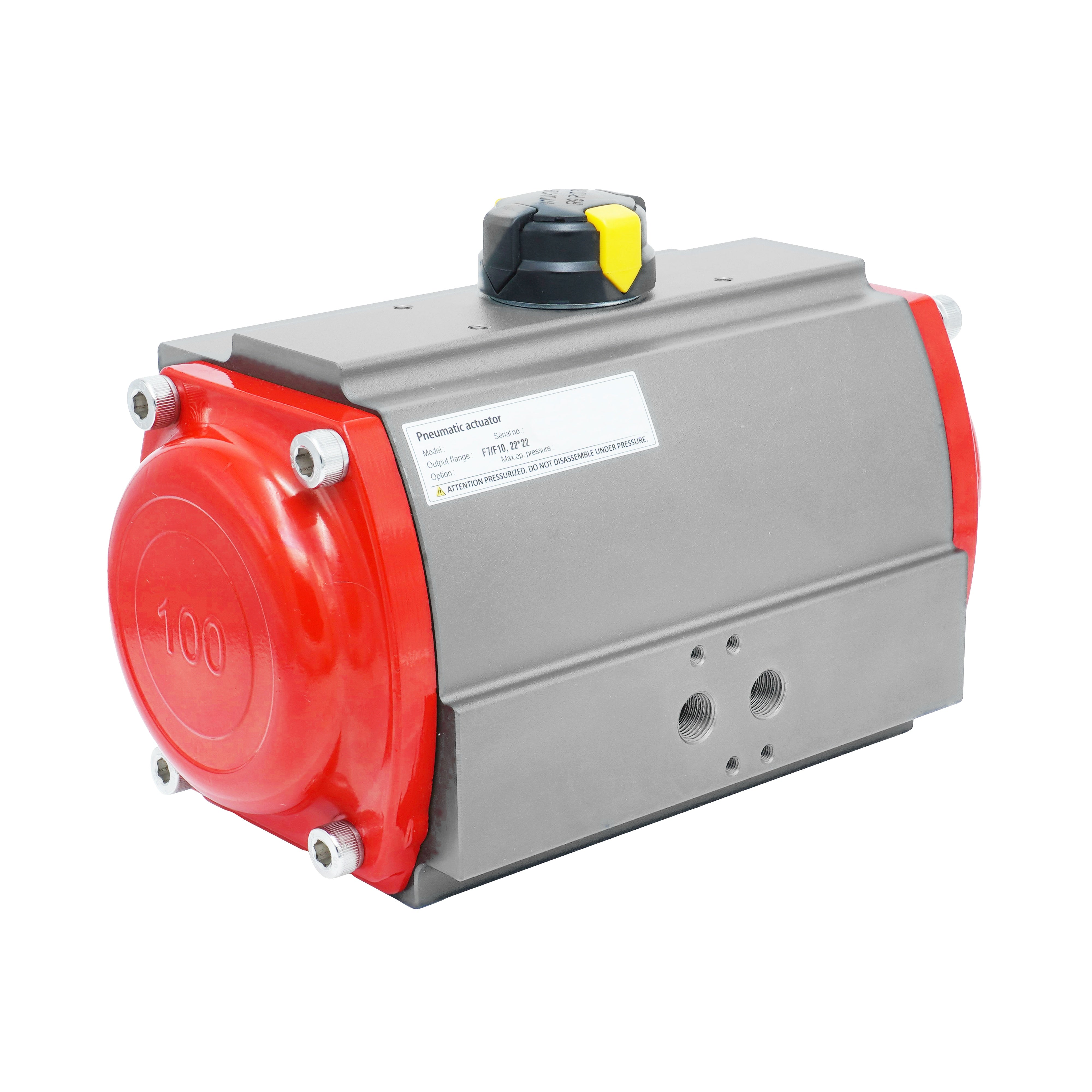

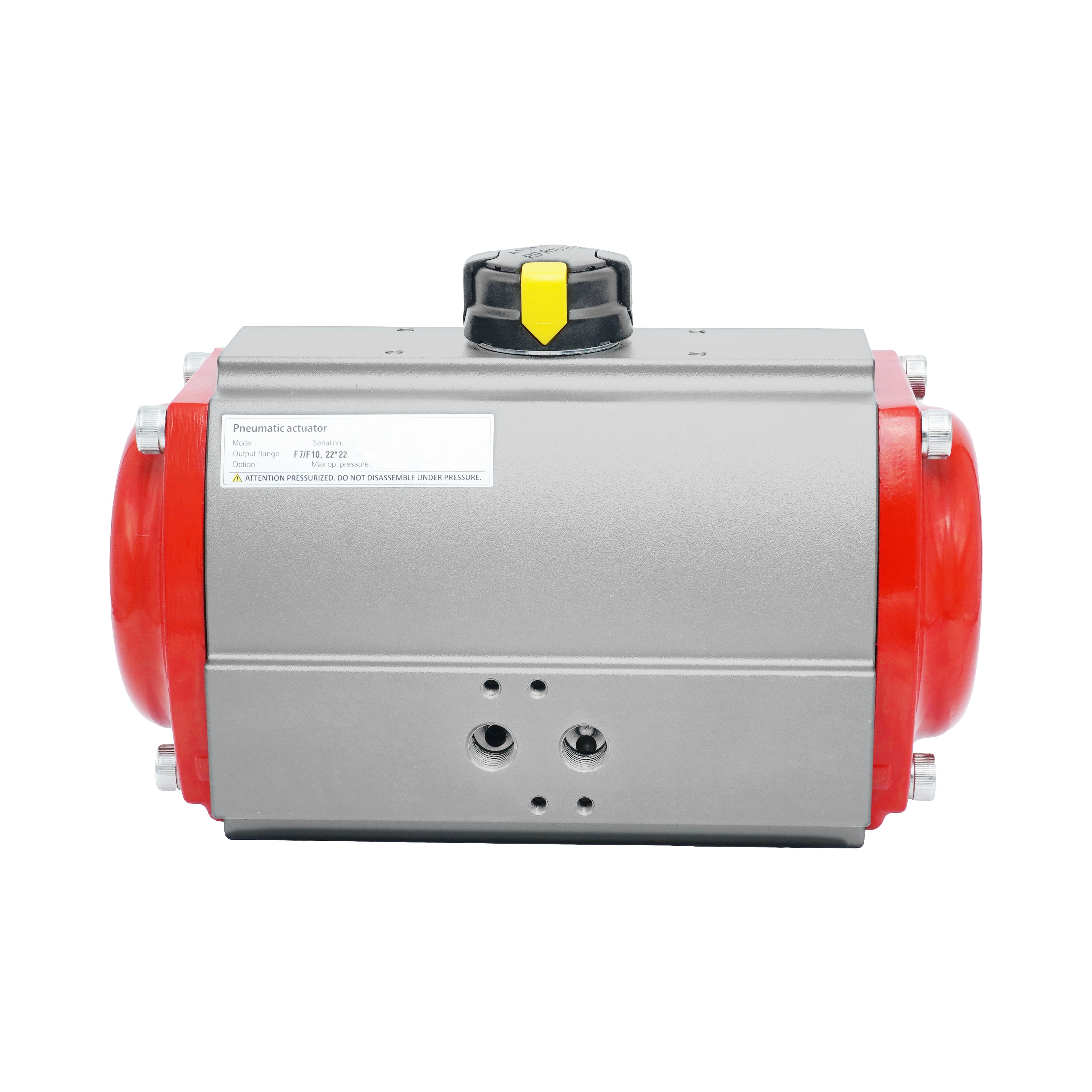

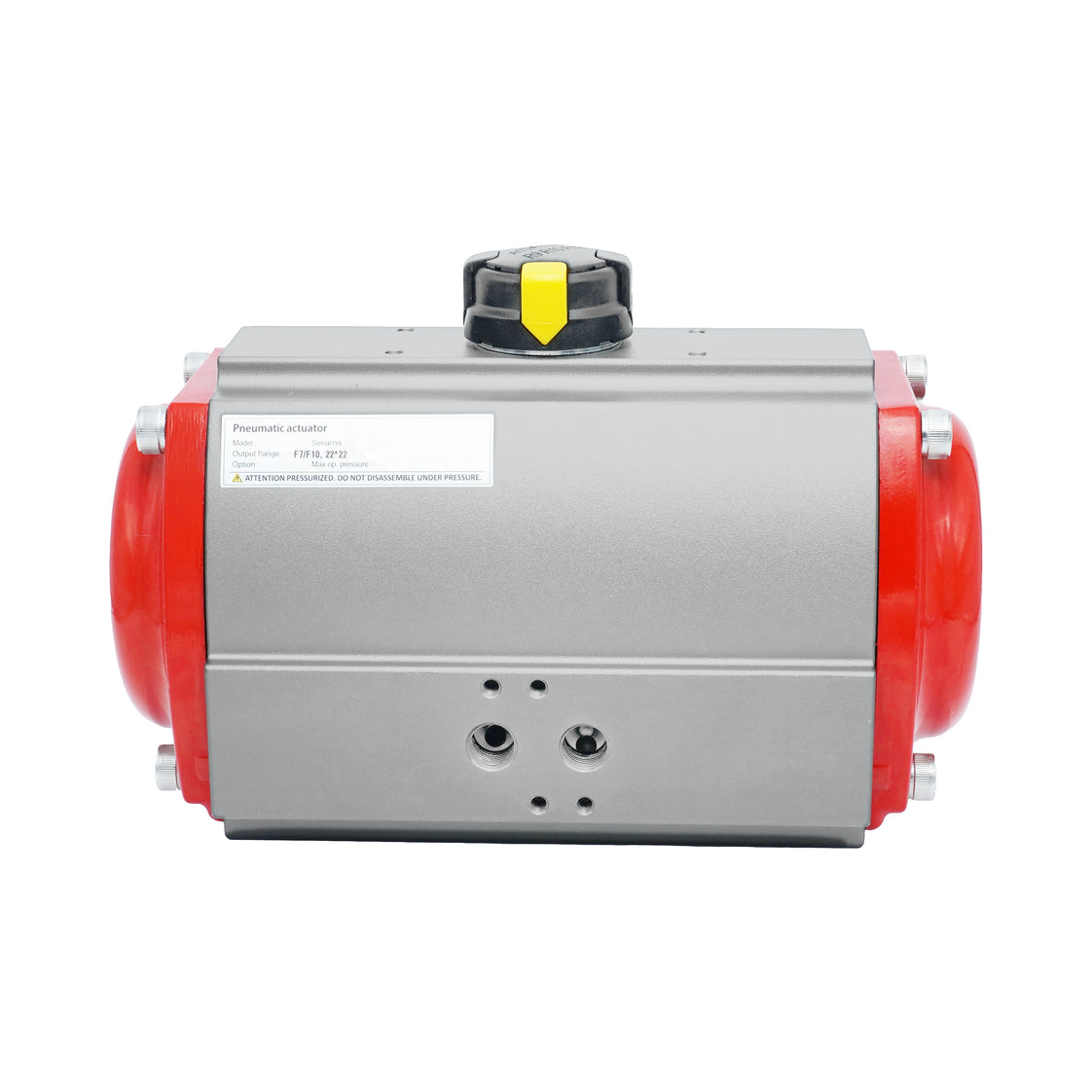

Pneumatischer Schwenkantrieb Zahnstange-Ritzel doppelt wirkend 148Nm bei 6bar F07/F10 NPT-Gewinde - PR100D-N
Doppelt wirkender pneumatischer Antrieb für Armaturen mit Vierteldrehung wie Kugelhähne und Absperrklappen. Durch das Zahnstange-Ritzel-Prinzip liefert der Antrieb 148 Nm bei 6 bar; Eingangsdruckbereich 3-8 bar. Flansch nach ISO 5211 F07/F10 und Sternvierkant 22 mm. ATEX-zertifiziert. NBR-Dichtung: 0 bis 60 °C dauerhaft, -20 bis 80 °C kurzzeitig. Gehäuse aus hartanodisiertem Aluminium; NAMUR- und VDI/VDE-3845-Schnittstellen für Magnetventile und Endschalterboxen.
- Regulärer Preis
- €429,54
- Regulärer Preis
- €360,96
Beschreibung

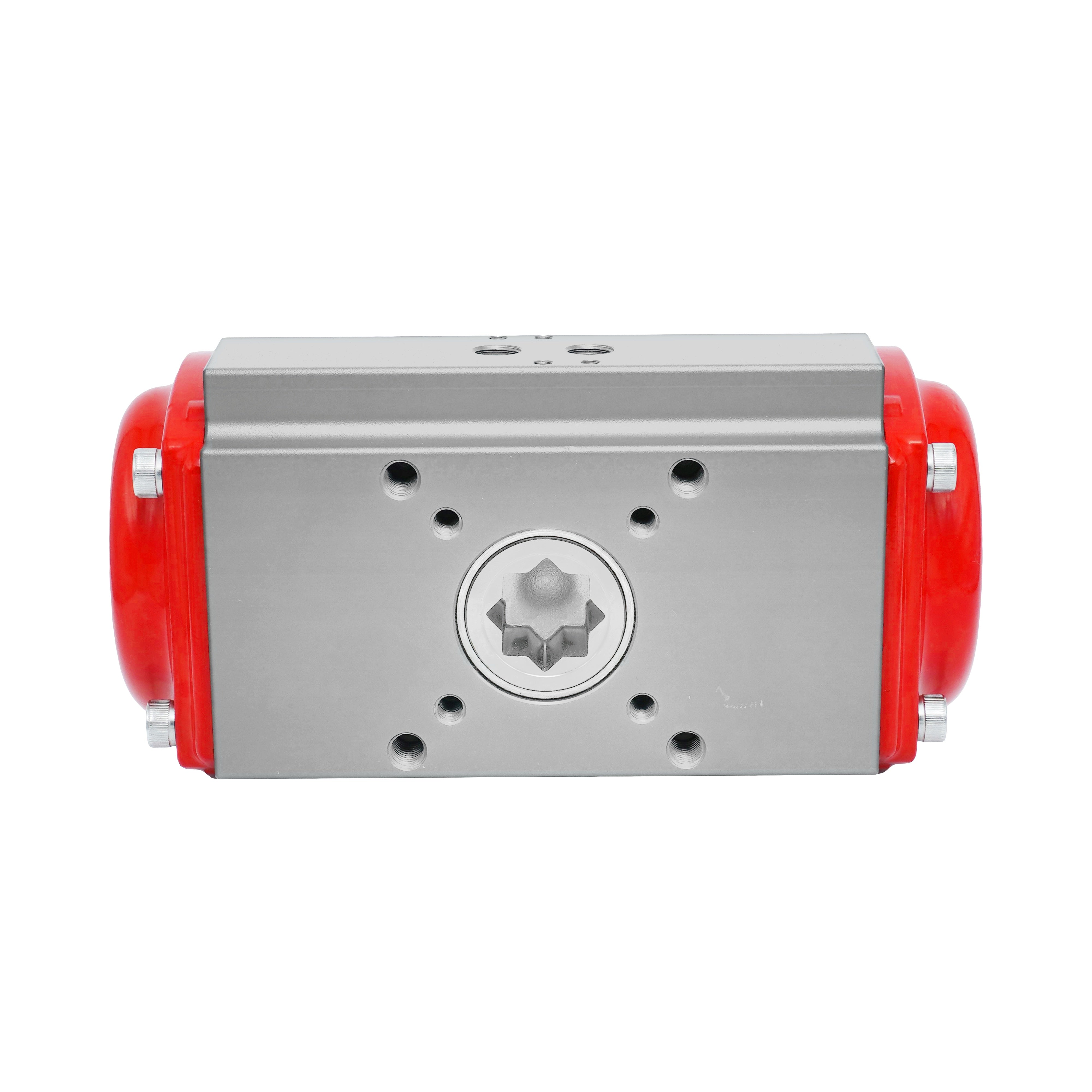

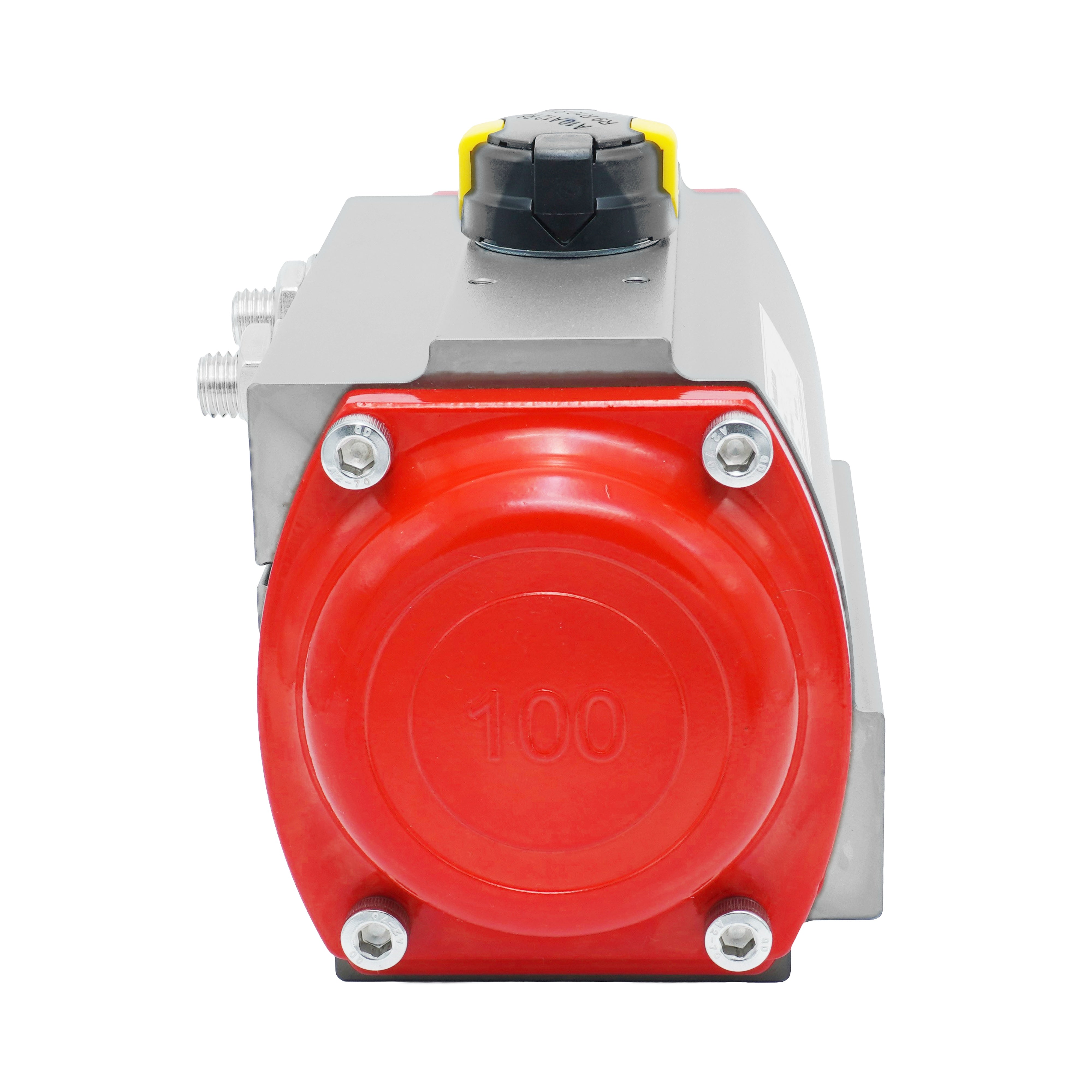

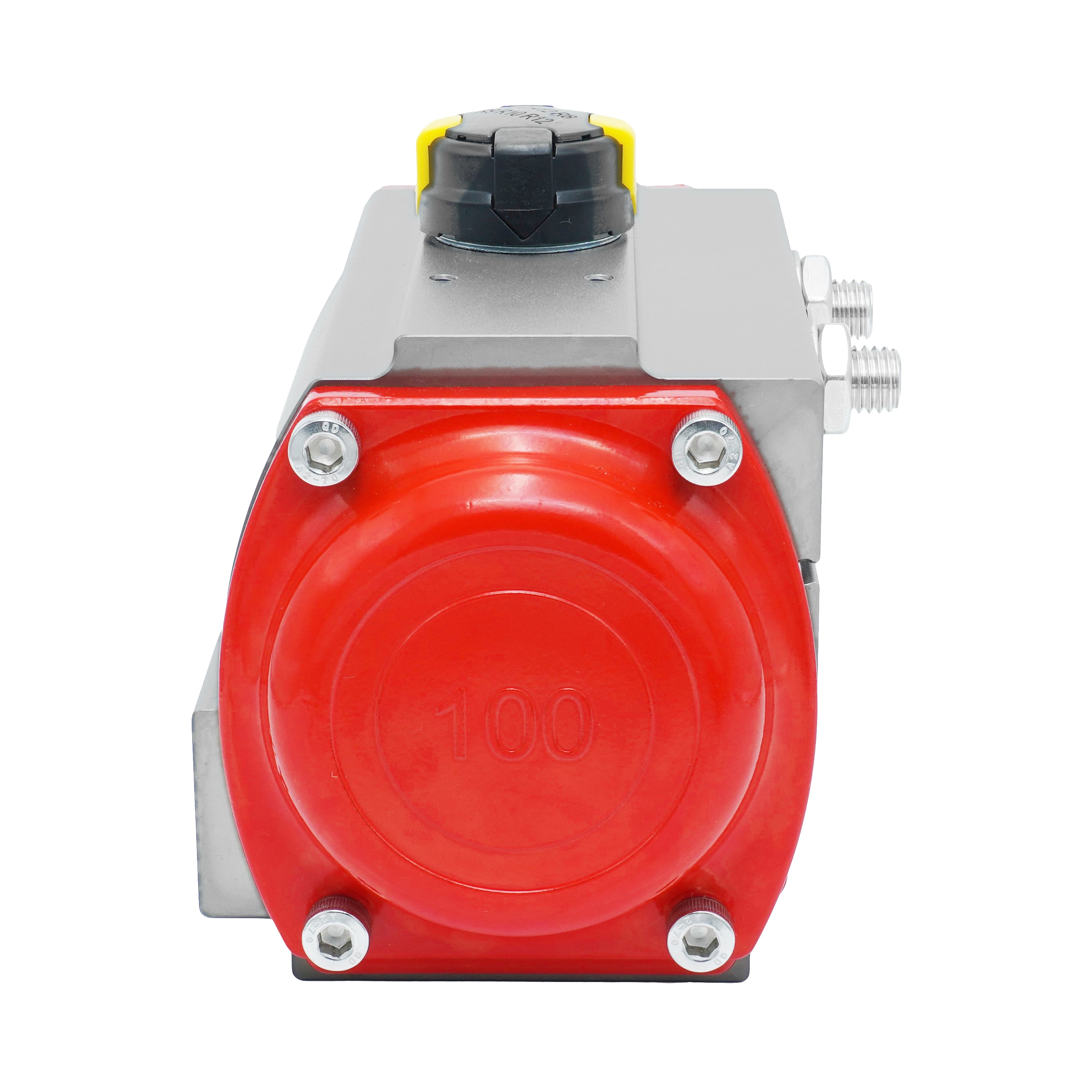

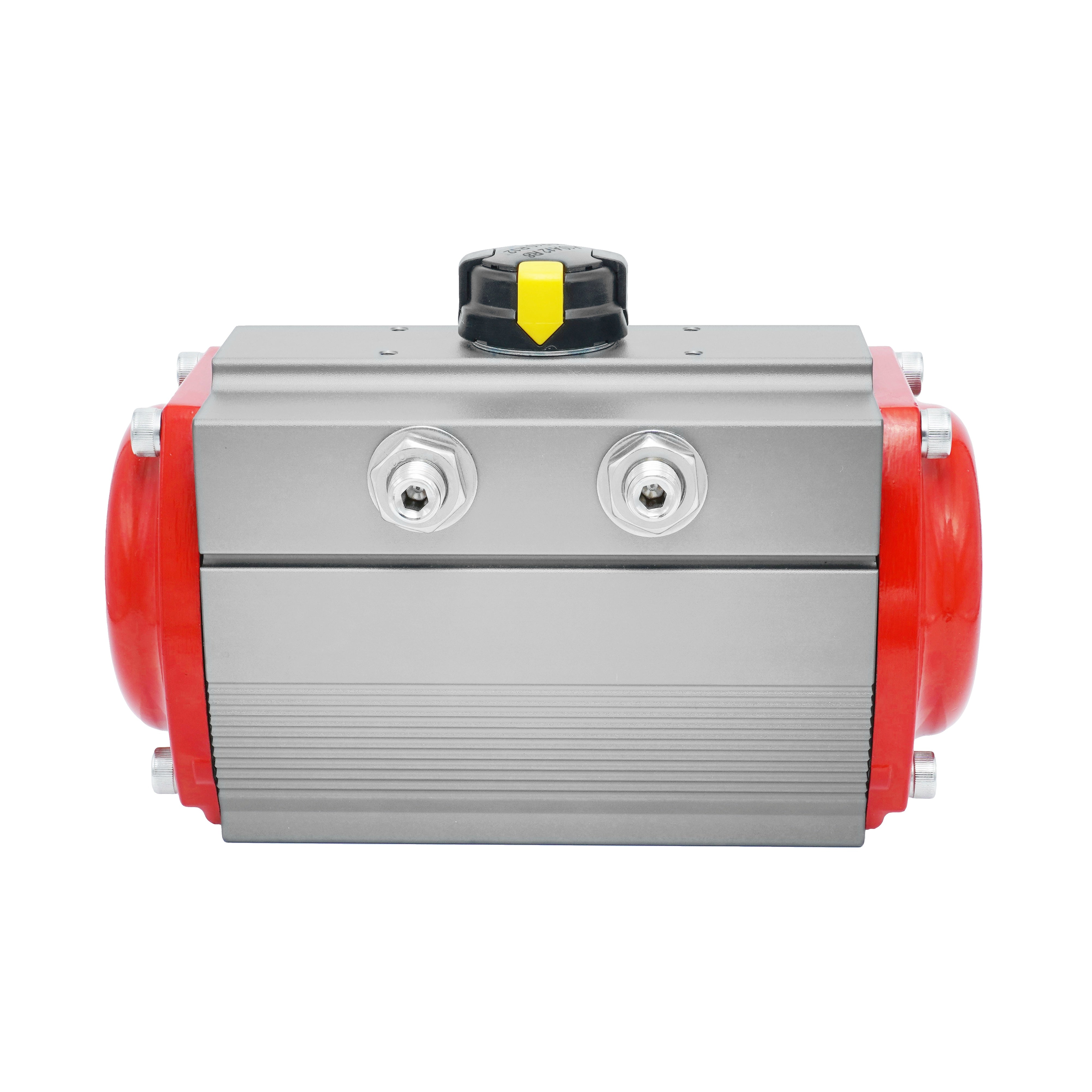

Dieser doppelt wirkende pneumatische Antrieb ist ATEX-zertifiziert. Er eignet sich für SIL-2-Anwendungen bzw. für SIL-3-Anwendungen in redundanter Konfiguration und ist damit die ideale Wahl für sicherheitskritische Anwendungen und Installationen in explosionsgefährdeten Bereichen. Er ist ideal für Armaturen mit Vierteldrehung wie Kugelhähne oder Absperrklappen. Der Zahnstange-Ritzel-Mechanismus liefert ein konstantes Drehmoment von 148 Nm bei 6 bar mit einem Eingangsdruckbereich von 3 - 8 bar. Er passt auf Armaturen nach ISO 5211 F07/F10 mit Sternvierkant 22 mm. Die NBR-Dichtung ermöglicht einen Dauerbetrieb von 0 bis 60 °C und hält kurzzeitig Temperaturen von -20 bis 80 °C stand. Das Aluminiumgehäuse mit 35 µm Hartanodisierung und die polyesterbeschichteten Endabdeckungen sorgen für Langlebigkeit. Ausstattung: Befestigungsbohrungen für Magnetventile nach NAMUR Baugröße 1, eine Schnittstelle (80 x 30 mm) für Endschalterboxen nach VDI/VDE 3845, Luftanschlüsse mit NPT-Gewinde, Anschlagschrauben zur Einstellung der Endlagen (-10° bis +5°) und eine gut sichtbare Stellungsanzeige. Ausgelegt für über 500.000 Schaltzyklen. Lieferung inklusive Vierkantadaptern, Schrauben und Unterlegscheiben.
Vorteile:
- ATEX-zertifiziert für den Einsatz in explosionsgefährdeten Bereichen und sicherheitskritischen Anwendungen
- Geeignet für SIL-2-Anwendungen bzw. SIL-3-Anwendungen in redundanter Konfiguration
- Konstantes Drehmoment von 148 Nm bei 6 bar über den gesamten Schwenkwinkel von 90°
- Direktmontage eines Magnetventils nach NAMUR Baugröße 1 möglich
- Ausgelegt für über 500.000 Schaltzyklen
Nachteile:
- Höherer Luftverbrauch als bei einfach wirkenden Antrieben
- Benötigt Druckluft und ein Magnetventil zur Ansteuerung
PR-Serie
Die PR-Serie von JP Fluid Control umfasst pneumatische Schwenkantriebe nach dem Zahnstange-Ritzel-Prinzip für Armaturen mit Vierteldrehung wie Kugelhähne und Absperrklappen. Sie sind als doppelt wirkende Ausführung und als Ausführung mit Federrückstellung (ausfallsicher schließend oder öffnend) erhältlich, mit Armaturenanschluss nach ISO 5211, NAMUR-Schnittstellen nach VDI/VDE 3845 für die Luftversorgung und für den Zubehöranbau an der Oberseite sowie Luftanschlüssen mit BSP-G- oder NPT-Gewinde. Dank des hartanodisierten Aluminiumgehäuses und der konstanten Drehmomentcharakteristik eignen sie sich für vielfältige industrielle Anwendungen. Alle Antriebe sind ATEX-zertifiziert und für SIL-2-/SIL-3-Anwendungen geeignet.
