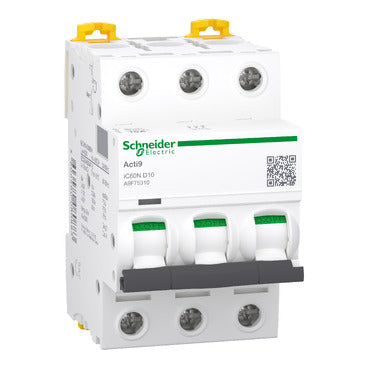

Schneider Electric Leitungsschutzschalter - A9F75310
Hinweis: Dieses Produkt ist abgekündigt
Schnieder electric acti 9 i60n mcbs 3 pol. Die Multistandard-Schutzschalter der Serie Acti 9 ic60n kombinieren den Schutz gegen Kurzschlussströme und den Schutz gegen Überlastströme und schützen Personen vor indirektem Kontakt mit tn- und it-Neutralleitern. Vollständig konform mit den Normen iec/en 60898 und iec/en 60947-2. Acti 9 ist vollständig von nationalen und internationalen Dritten geprüft, zugelassen und zertifiziert.
Hinweis: Dieses Produkt ist abgekündigt
Beschreibung
Der Acti9 iC60N ist ein Niederspannungs-Leistungsschalter. Es handelt sich um einen 3P-Schutzschalter mit 3 geschützten Polen. Er hat einen Nennstrom von 10A und eine D-Schaltcharakteristik. Das Schaltvermögen dieses Leistungsschalters beträgt 6000A bei 400VAC gemäß der Norm EN/IEC 60898-1 (Haushaltsnorm) und 20kA bei 220VAC bis 240VAC gemäß der Norm EN/IEC 60947-2 (Industrienorm).
Dieser iC60N-Schutzschalter entspricht sowohl der nationalen Norm EN/IEC 60898-1 als auch der Industrienorm EN/IEC 60947-2. Dieser Schutzschalter schützt die Stromkreise vor Kurzschluss- und Überlastströmen. Der einzigartige VisiTrip-Indikator verkürzt die Suche nach dem ausgeschalteten (ausgelösten) Unterbrecher, indem er ihn deutlich markiert. Die grüne Anzeige von VisiSafe garantiert die physische Öffnung der Kontakte, so dass die Wartung nachgelagert durchgeführt werden kann.
Der Mechanismus zum schnellen Trennen der Verbindung verlängert die Lebensdauer dieses Bauteils. Dieser Schneider Electric-Schutzschalter hat eine elektrische Lebensdauer von bis zu 10000 Zyklen und eine mechanische Lebensdauer von bis zu 20000 Zyklen. Die Ui zugeordnete Isolationsspannung beträgt 500VAC. Seine Begrenzungsklasse 3 (nach EN/IEC60898-1) reduziert die Kosten für den Schutz des Stromkreises. Es kann auf einer DIN-Schiene montiert werden, um eine modulare Installation zu ermöglichen.
Die Breite dieses Unterbrechers beträgt 3 Module von 18 mm. Der Verschmutzungsgrad ist 3 und die Überspannungskategorie ist IV. Dieses Produkt ist in weißer Farbe (RAL9003) ausgeführt.
Die Abmessungen sind 54mm (B) x 85mm (H) x 78,5mm (T). Das Gewicht beträgt 0,375 kg. Gemäß der Norm IEC 60529 beträgt der Schutzgrad IP20. Die Schutzart erhöht sich auf IP40, wenn sie in ein modulares Gehäuse der Isolationsklasse II eingebaut wird. Die Betriebstemperatur liegt zwischen -35°C und 70°C. Die Lagertemperatur liegt zwischen -40°C und 85°C.
