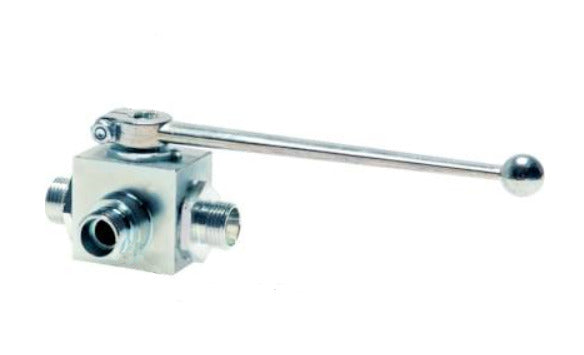

T-Anschluss Schneidring 10 S 3-Wege-Hydraulikkugelhahn aus Stahl
Hydac 10S Schneidring-3-Wege-Hydraulikkugelhahn aus Stahl für einen maximalen Druck von 500 bar oder 7252 psi. Verzinkte Stahlkonstruktion, mit hartverchromter Stahlkugel und POM/NBR-Dichtungen. Geeignet für Hydraulik- und Heizöle in einem Temperaturbereich von -10 bis 80 °C (14 bis 176 °F). Die Ventilbohrung beträgt 6 mm, T-Bohrung. Griff bedient.
- Regulärer Preis
- €128,48
- Regulärer Preis
- €107,97
Beschreibung
Dieser 3-Wege-Hydraulikkugelhahn aus Stahl von Hydac mit 10 S Schneidringanschlüssen hält Betriebsdrücken von bis zu 500 bar oder 7252 psi stand. Die hochwertigen Materialien und Konstruktionsstandards sorgen für einen zuverlässigen Betrieb und eine hohe Lebensdauer. Das Ventil hat einen T-Anschluss mit einem Innendurchmesser von 6 mm. Das Ventil ist geeignet für Hydraulik- und Heizöle mit dem Druckeingang in der mittleren Bohrung.
Das Ventilgehäuse ist aus verzinktem Stahl, die Kugel ist aus verchromtem Stahl und die Dichtungen sind aus POM/NBR gefertigt. Das Ventil ist für Temperaturen von -10 bis 80 °C (14 bis 176 °F) geeignet.
Benutzen Sie den Griff, um das Ventil zu betätigen. Durch Drehen um 90 Grad wird das Ventil umgeschaltet. Dieses Ventil ist nicht für eine elektrische oder pneumatische Steuerung geeignet. Zu diesem Zweck werden Armaturen mit ISO-Top-Flansch (ISO 5211) empfohlen.
Vorteile:
- Hoher Betriebsdruck von bis zu 500 bar oder 7252 psi
- Ungehinderter Fließweg dank der vollen Bohrung
- 10 S Schneidringverbindungen nach ISO 8434-1 und DIN 2353
Nachteile:
- Nur für die manuelle Steuerung geeignet
Baureihe BL3E-MHY
Die Stahlhydraulikkugelhähne der Serie BL3E-MHY von Hydac zeichnen sich durch einen hohen Betriebsdruck von bis zu 500 bar oder 7252 aus. Das Ventilgehäuse besteht aus verzinktem Stahl und die Kugel aus verchromtem Stahl. Diese Ventile arbeiten in einem Temperaturbereich von -10 bis 80 °C (14 bis 176 °F) mit POM/NBR-Dichtungsmaterialien. Sie werden manuell betätigt, indem der Griff um 90 Grad gedreht wird. Es sind zwei Arten von Griffen erhältlich - gerade oder abgewinkelt. Das Material des Griffs ist Zinkdruckguss und ab DN 16 sind gerade Griffe aus Aluminium und abgewinkelte Griffe aus verzinktem Stahl gefertigt. Die Anschlüsse sind mit Innengewinde (BSPP = British Standard Pipe Parallel) oder mit Schneidringanschlüssen nach ISO 8434-1 erhältlich. Die Größen für BSPP-Gewindeanschlüsse reichen von G 1/8 Zoll bis G 2 Zoll. Die Größen für Schneidringanschlüsse reichen von 6 bis 28 für die Belastungsklasse L (leicht) und von 8 bis 30 für die Belastungsklasse S (schwer). Alle Ventile haben einen vollen Durchgang. Sie bieten maximale Durchflussraten ohne zusätzliche Reibungsverluste und einfache Wartung.
