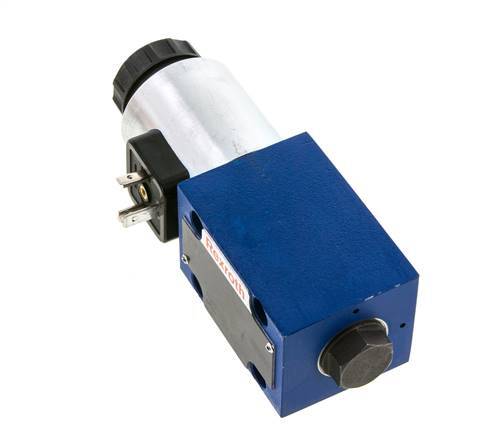

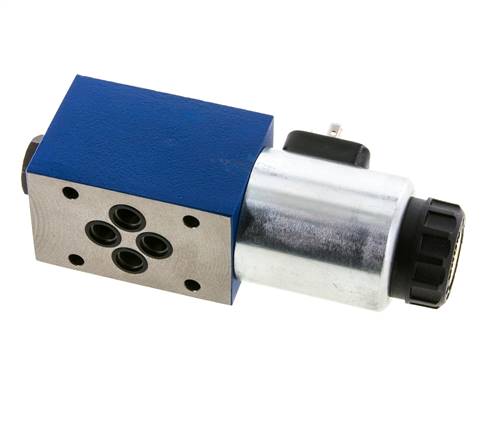

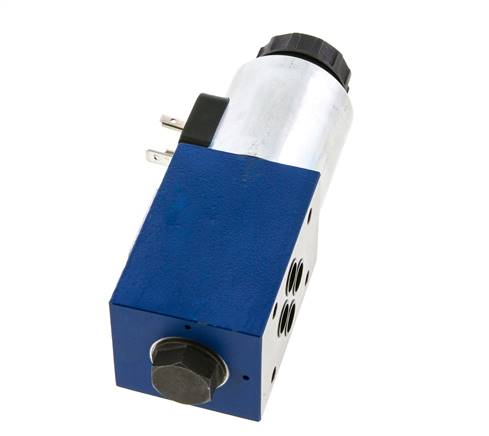

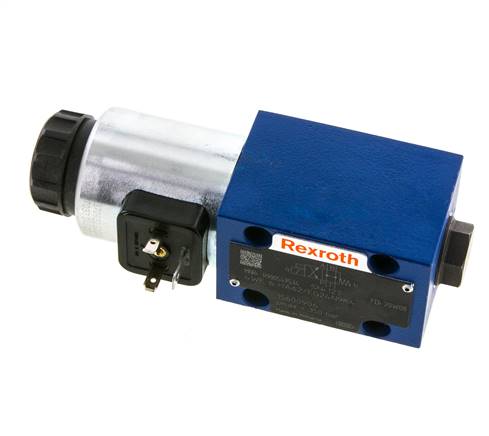

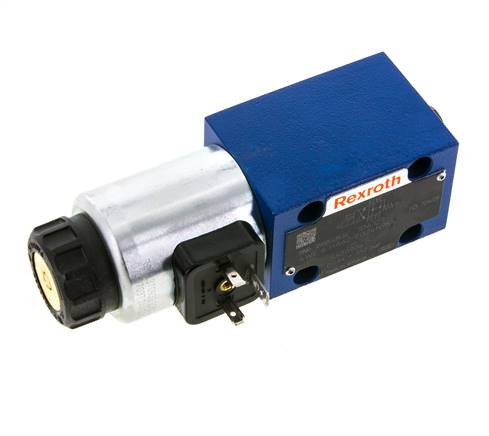

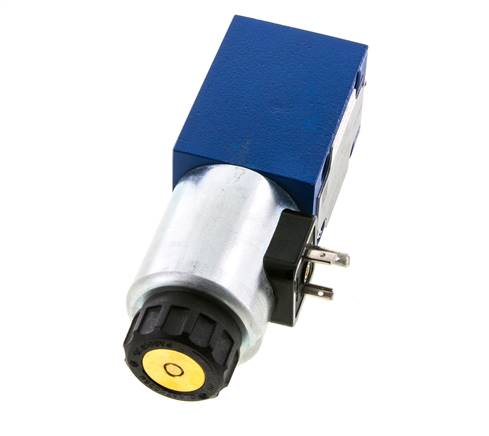

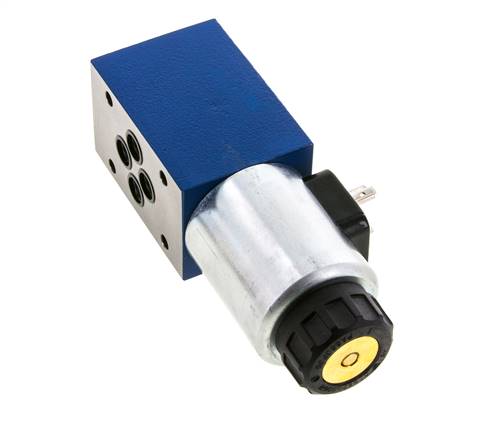

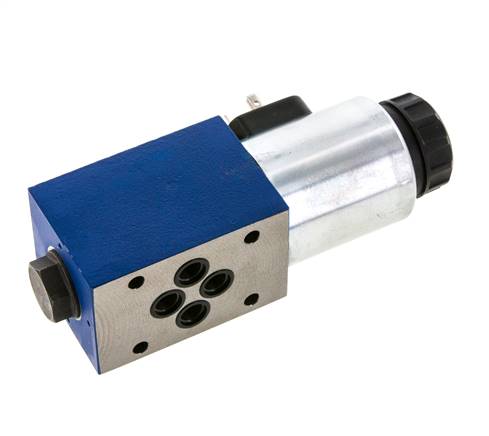

Hydraulisches Magnet-Wegeventil 4/2 NG6 (D03) 24V DC HA - Rexroth
4/2-Magnet-Wegeventil für die Montage auf einer NG6-/D03-Anschlussplatte, bis 350 bar. NG6-Anschlussbild nach ISO 4401-03, CETOP 3 und NFPA D03. In Ruhestellung sind alle Anschlüsse P, T, A und B miteinander verbunden; das Bestromen des Elektromagneten verbindet P mit B und A mit T. Empfohlener Volumenstrom bis 40 l/min, maximal 80 l/min. Elektromagnet 24 V DC, 30 W, IP65. Gehäuse aus Sphäroguss und NBR-Dichtung, für Mineralölhydraulik von -30 bis +80 °C.
- Regulärer Preis
- €470,67
- Regulärer Preis
- €395,52
Beschreibung
Die Feder stellt den Steuerkolben in die Ruhestellung zurück, in der alle Anschlüsse miteinander verbunden sind, sodass der Pumpenvolumenstrom drucklos in den Tank fließt und der Verbraucher bei abgeschaltetem Elektromagneten frei beweglich ist. Kolbentyp HA in der Bezeichnung von Bosch Rexroth. Geeignet für Mineralöl mit einer Viskosität von 2,8 bis 500 mm²/s. Montieren Sie das Ventil auf einer NG6-Anschlussplatte, einzeln oder auf NG6-Zwischenplattenventilen, die Druck-, Volumenstrom- oder Rückschlagfunktionen ergänzen. Es wird mit Dichtungen, aber ohne Befestigungsschrauben und Steckverbinder geliefert. Befestigen Sie es mit vier M5-Zylinderschrauben mit Innensechskant der Festigkeitsklasse 12.9.
Vorteile:
- Alle Anschlüsse in Ruhestellung verbunden, die Pumpe läuft drucklos
- Standard-NG6-/D03-Anschlussbild, stapelbar mit NG6-Zwischenplattenventilen
- IP65: staubdicht und geschützt gegen Strahlwasser mit niedrigem Druck
Nachteile:
- Wird ohne Befestigungsschrauben und Steckverbinder geliefert
- Nur eine Schaltposition - für drei Positionen wählen Sie ein 4/3-Wegeventil
- Verbraucher wird in Ruhestellung nicht gehalten - um ihn zu halten, wählen Sie das Ventil mit allen Anschlüssen gesperrt (EB)
Serie:
Bosch Rexroth 4WE6 Magnet-Wegeventile in Kolbenbauweise für das genormte NG6-Anschlussbild (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Sie starten, stoppen und ändern die Strömungsrichtung in Hydrauliksystemen und lassen sich mit NG6-Zwischenplattenventilen für Druck, Volumenstrom und Rückschlag zu kompakten Stapeln kombinieren. Das Sortiment umfasst 4/3-Wegeventile mit Steuerkolben H, E, G und J sowie 4/2-Wegeventile mit Steuerkolben D, D/OF, HA, HB, Y und EB, jeweils mit einem Elektromagneten für 24 V DC oder 230 V AC. Gehäuse aus Sphäroguss, Innenteile aus Stahl und NBR-Dichtungen, für Hydraulikflüssigkeiten auf Mineralölbasis von 2,8 bis 500 mm²/s bei -30 bis +80 °C. Betriebsdruck bis 350 bar, Volumenstrom bis 80 l/min, empfohlener Volumenstrom bis 40 l/min. Die Elektromagnete nehmen 30 W bei DC bzw. 50 VA bei AC auf, vertragen ±10 % Spannungsabweichung und sind nach IP65 geschützt. Die Ventile werden mit Dichtungen, aber ohne Befestigungsschrauben und Steckverbinder geliefert.
