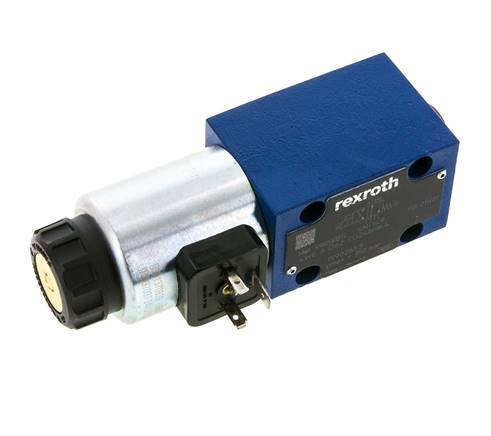

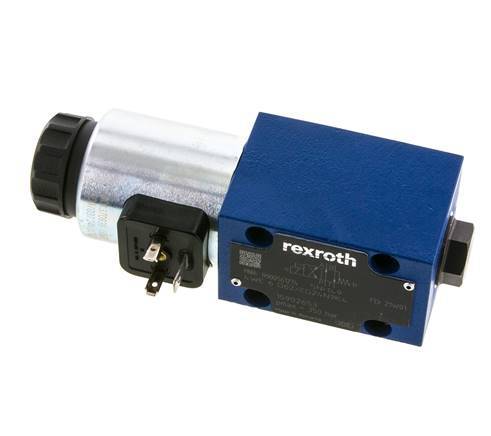

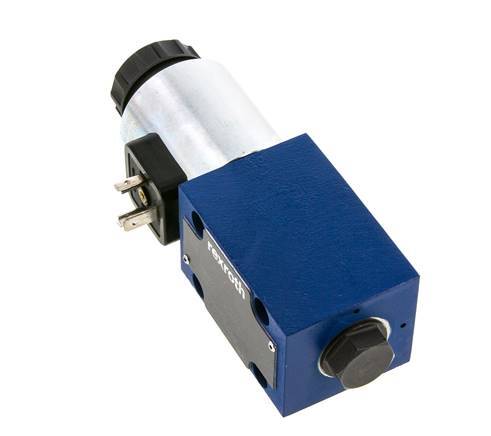

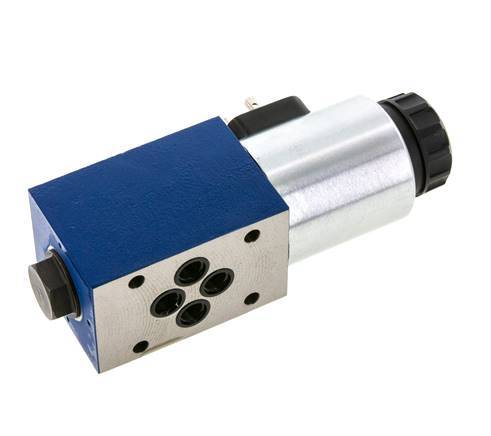

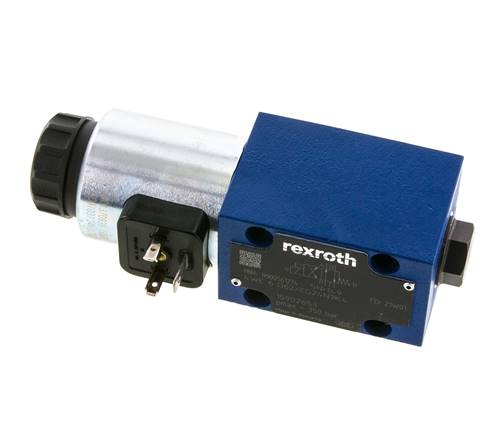

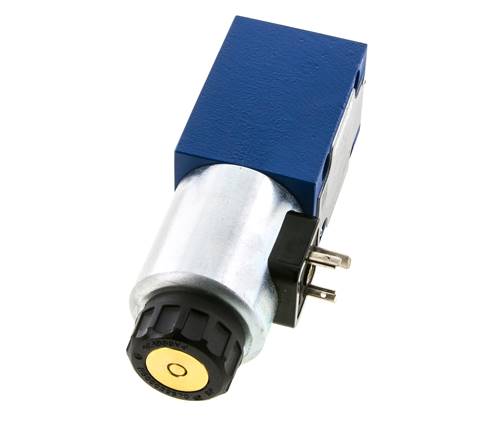

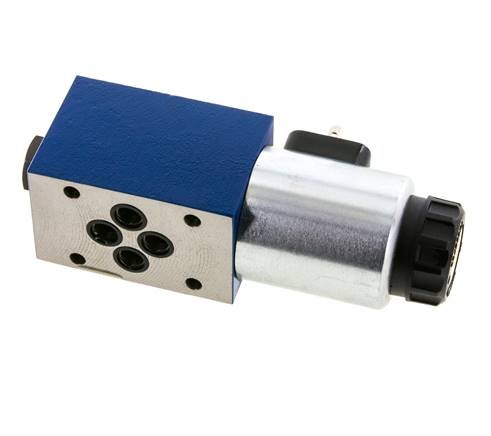

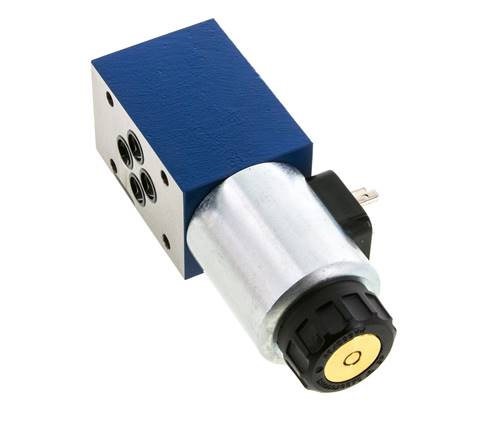

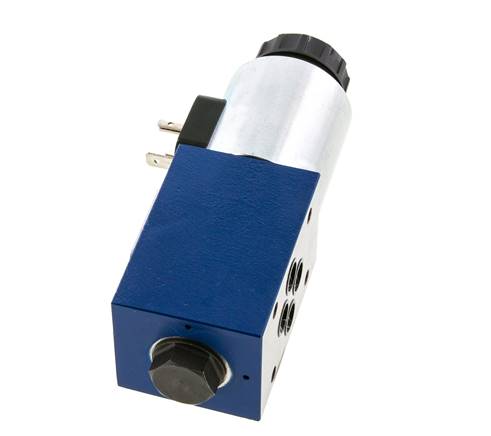

Hydraulisches Magnet-Wegeventil 4/2 NG6 (D03) 24V DC D - Rexroth
4/2-Magnet-Wegeventil für die Montage auf einer NG6-/D03-Anschlussplatte, bis 350 bar. NG6-Anschlussbild nach ISO 4401-03, CETOP 3 und NFPA D03. In Ruhestellung ist P mit A und B mit T verbunden; das Bestromen des Elektromagneten verbindet P mit B und A mit T. Empfohlener Volumenstrom bis 40 l/min, maximal 80 l/min. Elektromagnet 24 V DC, 30 W, IP65. Gehäuse aus Sphäroguss und NBR-Dichtung, für Mineralölhydraulik von -30 bis +80 °C.
- Regulärer Preis
- €375,48
- Regulärer Preis
- €315,53
Beschreibung
Die Feder stellt den Steuerkolben in die Ruhestellung zurück, sobald der Elektromagnet abgeschaltet wird, sodass der Verbraucher immer in dieselbe Richtung zurückgefahren wird. Kolbentyp D in der Bezeichnung von Bosch Rexroth. Geeignet für Mineralöl mit einer Viskosität von 2,8 bis 500 mm²/s. Montieren Sie das Ventil auf einer NG6-Anschlussplatte, einzeln oder auf NG6-Zwischenplattenventilen, die Druck-, Volumenstrom- oder Rückschlagfunktionen ergänzen. Es wird mit Dichtungen, aber ohne Befestigungsschrauben und Steckverbinder geliefert. Befestigen Sie es mit vier M5-Zylinderschrauben mit Innensechskant der Festigkeitsklasse 12.9.
Vorteile:
- Federrückstellung in eine definierte Ruhestellung bei abgeschalteter Spannung
- Standard-NG6-/D03-Anschlussbild, stapelbar mit NG6-Zwischenplattenventilen
- IP65: staubdicht und geschützt gegen Strahlwasser mit niedrigem Druck
Nachteile:
- Wird ohne Befestigungsschrauben und Steckverbinder geliefert
- Nur eine Schaltposition - für drei Positionen wählen Sie ein 4/3-Wegeventil
Serie:
Bosch Rexroth 4WE6 Magnet-Wegeventile in Kolbenbauweise für das genormte NG6-Anschlussbild (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Sie starten, stoppen und ändern die Strömungsrichtung in Hydrauliksystemen und lassen sich mit NG6-Zwischenplattenventilen für Druck, Volumenstrom und Rückschlag zu kompakten Stapeln kombinieren. Das Sortiment umfasst 4/3-Wegeventile mit Steuerkolben H, E, G und J sowie 4/2-Wegeventile mit Steuerkolben D, D/OF, HA, HB, Y und EB, jeweils mit einem Elektromagneten für 24 V DC oder 230 V AC. Gehäuse aus Sphäroguss, Innenteile aus Stahl und NBR-Dichtungen, für Hydraulikflüssigkeiten auf Mineralölbasis von 2,8 bis 500 mm²/s bei -30 bis +80 °C. Betriebsdruck bis 350 bar, Volumenstrom bis 80 l/min, empfohlener Volumenstrom bis 40 l/min. Die Elektromagnete nehmen 30 W bei DC bzw. 50 VA bei AC auf, vertragen ±10 % Spannungsabweichung und sind nach IP65 geschützt. Die Ventile werden mit Dichtungen, aber ohne Befestigungsschrauben und Steckverbinder geliefert.
