Referenz: BW2-012-AW1-R024AC
Marke: JP Fluid Control

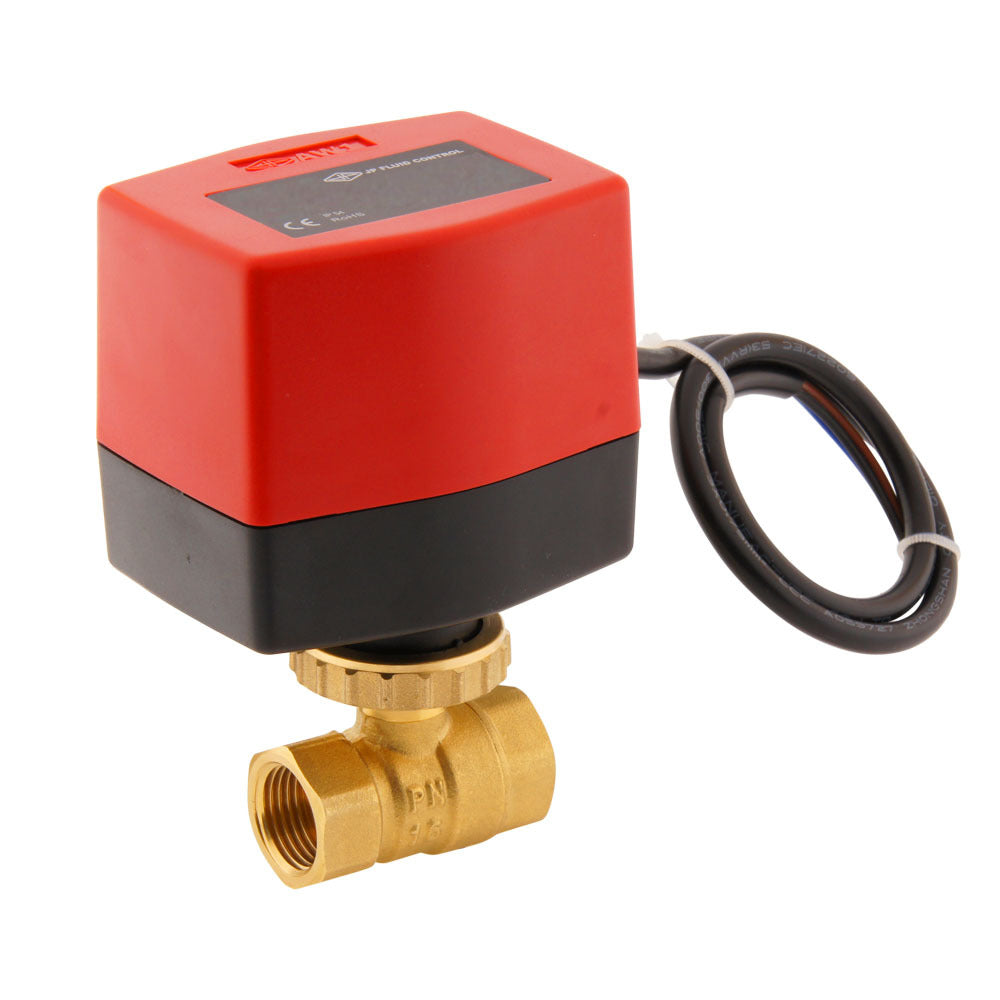

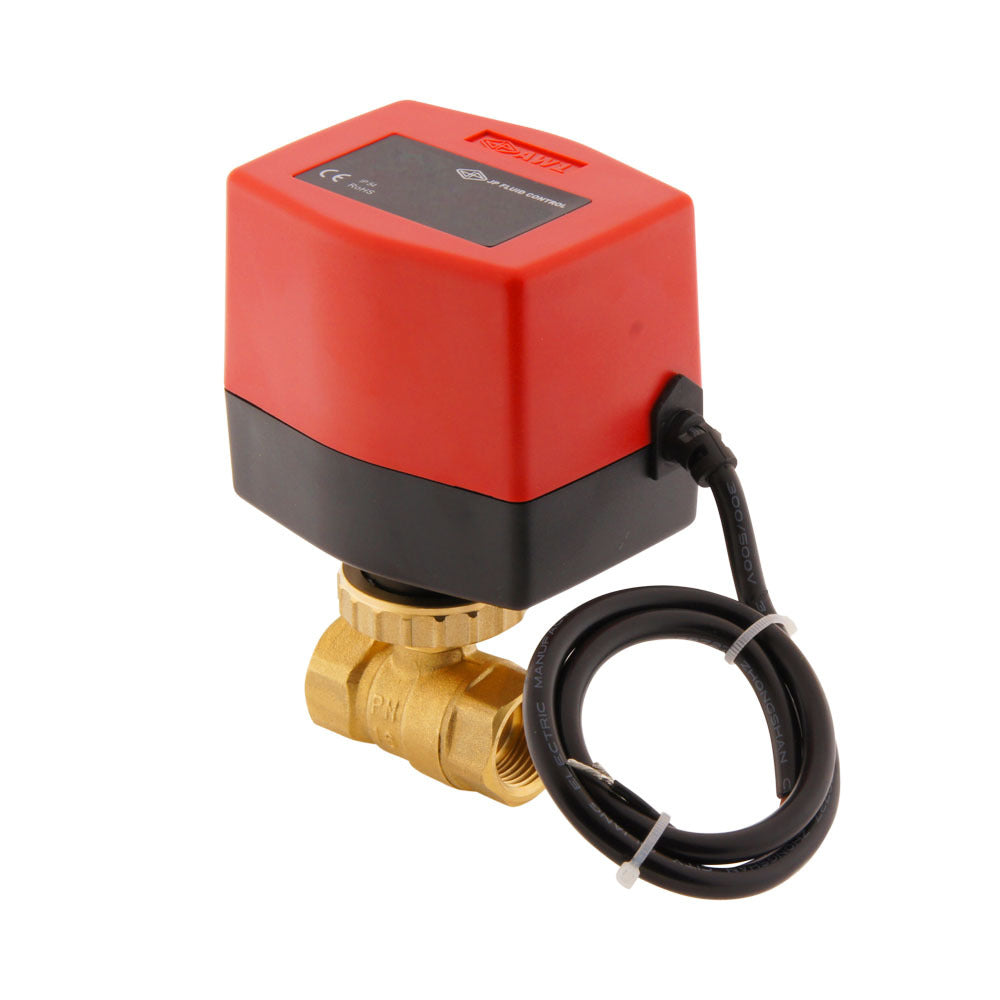

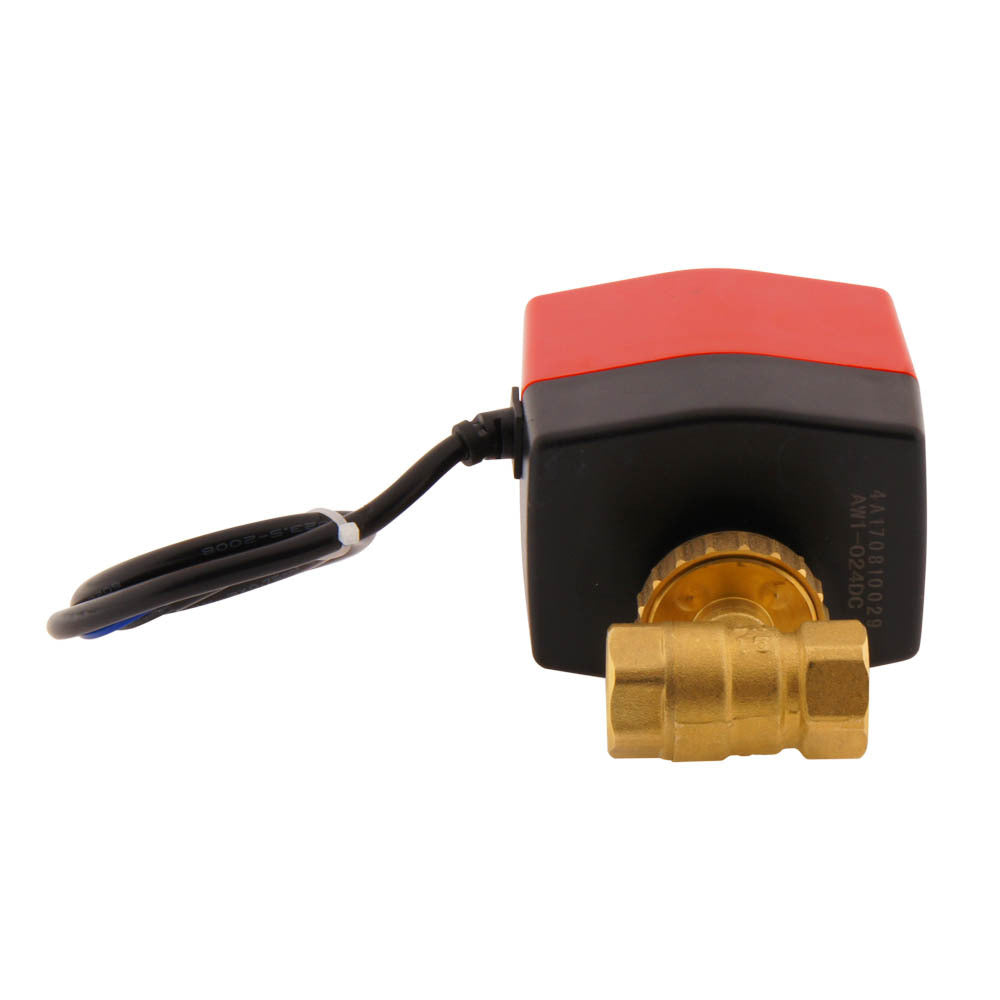

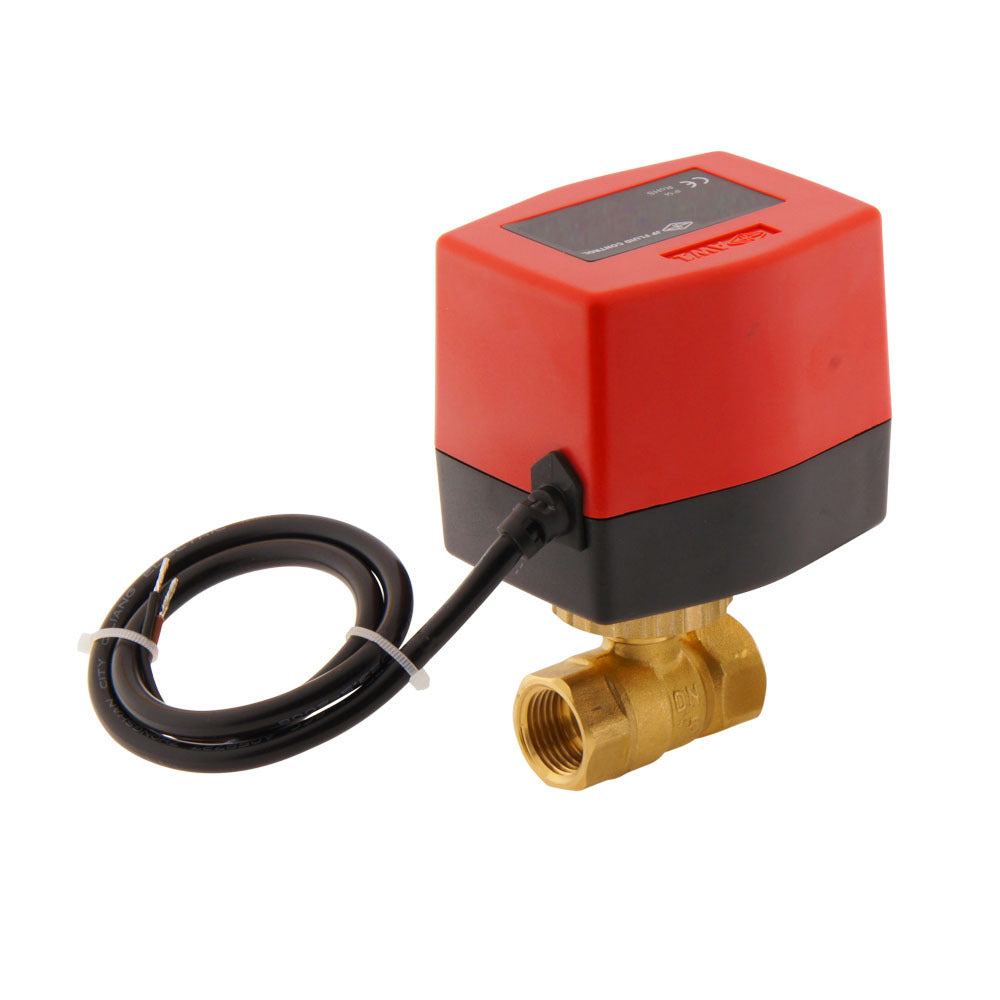

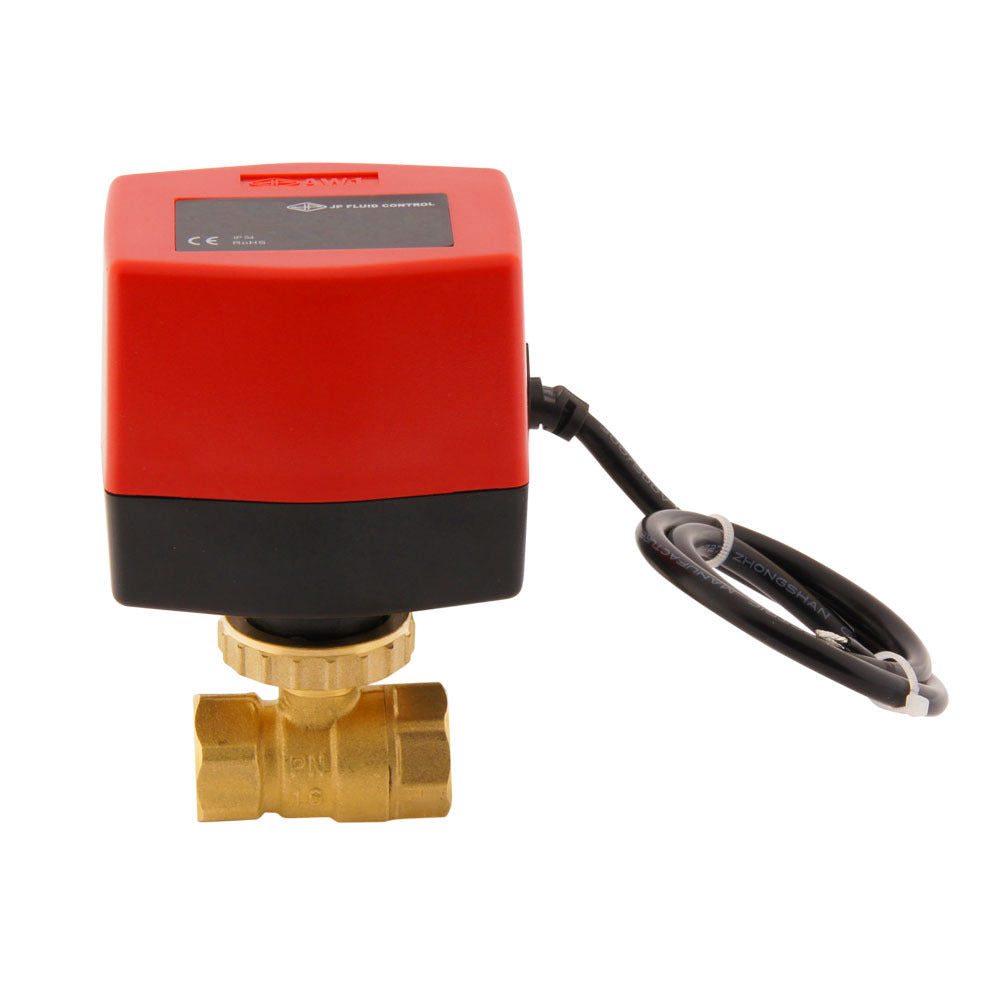

Elektrischer 2-Wege-Kugelhahn mit 1/2 Zoll Innengewinde (BSP) und energieeffizientem 24V AC Antrieb mit integriertem Relais. Geeignet für Flüssigkeiten und Gase (max. 110°C) und einen Druck von 0-10 bar. Geeignet als Zonenventil in Heizungsanlagen. Das Ventil hat ein Messinggehäuse mit verchromter Kugel und PTFE-Ventilsitzen. Der Nenndurchmesser beträgt 12mm, der Kv-Wert 8,6m3/h (143,3 l/min bei dP=1 bar, Wasser). 3-Leiter-Anschluss (Auf-Zu): Phase, Nullleiter und Steuerleitung (Phase). Das Ventil öffnet in 16s (stromlos geschlossen).

Einschließlich Antrieb
Alle anzeigen
Regulärer Preis
€77.87
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€65.44
ohne MwSt.

Vorrätig +29 Tage Auf Anfrage Auf Anfrage
Bei einer größeren Menge als 56 des Produkts BW2-012-AW1-R024AC erhöht sich die Lieferzeit der Bestellung um 29 Tage. Der Artikel ist in der von Ihnen gewählten Menge nicht online verfügbar, es gibt 50 Artikel, die online bestellt werden können. Bei größeren Mengen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel kann nicht online bestellt werden. Bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit anzufordern.

Versand nach Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 1 - 2 Werktagen

Beschreibung
Spezifikationen
Downloads
Zubehör

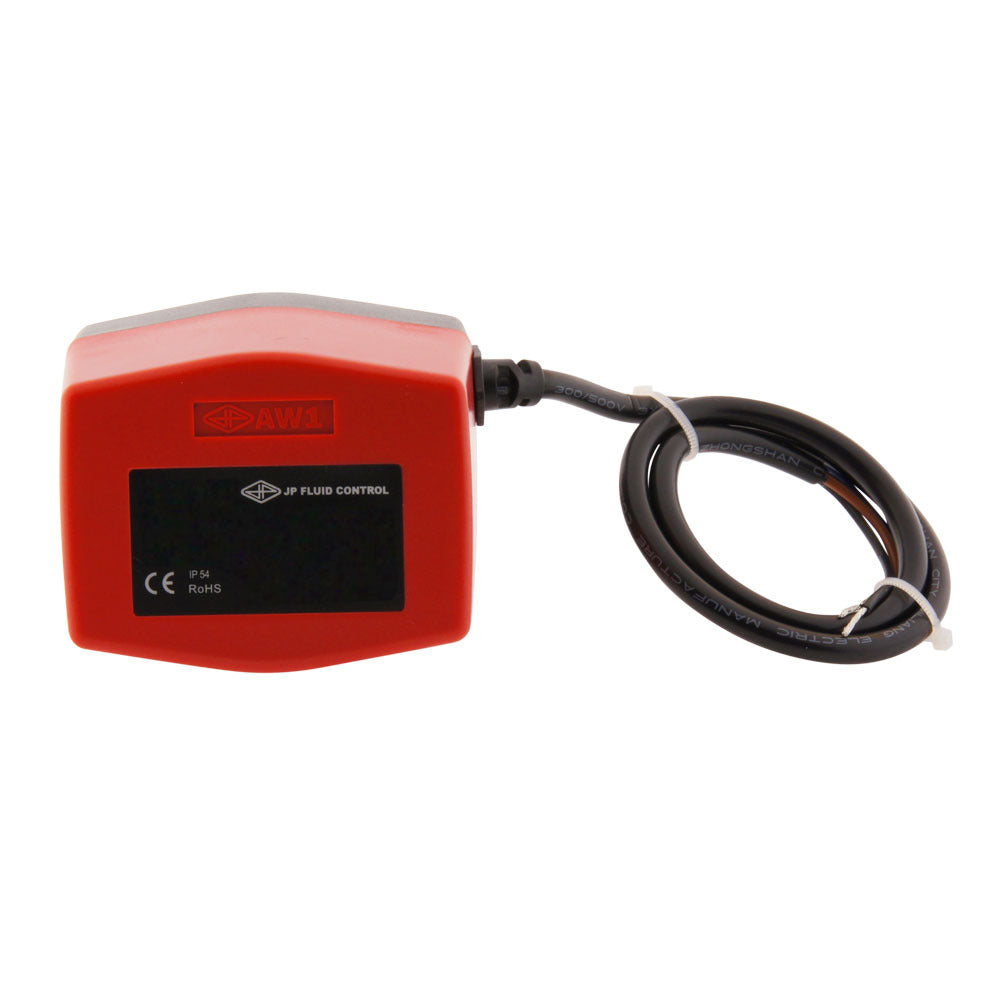

Sehr energieeffizienter und robuster elektrischer 2-Wege-Kugelhahn von JP Fluid Control zum elektrischen Öffnen und Schließen von Leitungen. Das Ventil hat ein 1/2-Zoll-Gewinde (Innengewinde BSPP) und einen 24-V-AC-Stellantrieb (IP54). Dieses Ventil ist für Flüssigkeiten und Gase (-10 bis 110°C) geeignet und wird häufig in Heizungsanlagen eingesetzt. Ein Kugelventil ist weniger schmutzempfindlich als ein Magnetventil. Es wird jedoch empfohlen, einen Filter vor dem Ventil zu installieren. Der Ventilkörper besteht aus Messing, die Kugel ist verchromt und die Dichtung aus PTFE (Teflon). Die Blende beträgt 12 mm, der Kv-Wert ist 8,6 (143,3 l/min bei dP=1 bar). Die Zeit für das Öffnen oder Schließen beträgt etwa 16 Sekunden.

Installation

Der Stellantrieb hat einen 3-Leiter-Anschluss und muss wie im folgenden Diagramm dargestellt angeschlossen werden. Der Antrieb wird mit einem Kabel geliefert. Der Antrieb hat eine Ein/Aus-Steuerung. Das bedeutet, dass zwei Drähte permanent mit der Stromversorgung verbunden sind. Durch Einschalten des Steuerdrahtes wird das Ventil elektrisch geöffnet, durch Abklemmen des Steuerdrahtes wird das Ventil elektrisch geschlossen. Der Antrieb ist mit Endschaltern ausgestattet, so dass nur beim Öffnen oder Schließen des Ventils Energie verbraucht wird.


Wichtig

  • Bitte beachten Sie die Farbcodierung der Drähte.
  • Geeignet für saubere Gase und Flüssigkeiten, einschließlich Kalt- und Heißwasser.
  • Vergewissern Sie sich, dass das Ventil für die Anwendung geeignet ist und dass die Werkstoffe für das Medium und die Temperatur geeignet sind.

Hinweis: Dieses Ventil ist nicht für trockene Gase wie ungeölte Druckluft geeignet.
