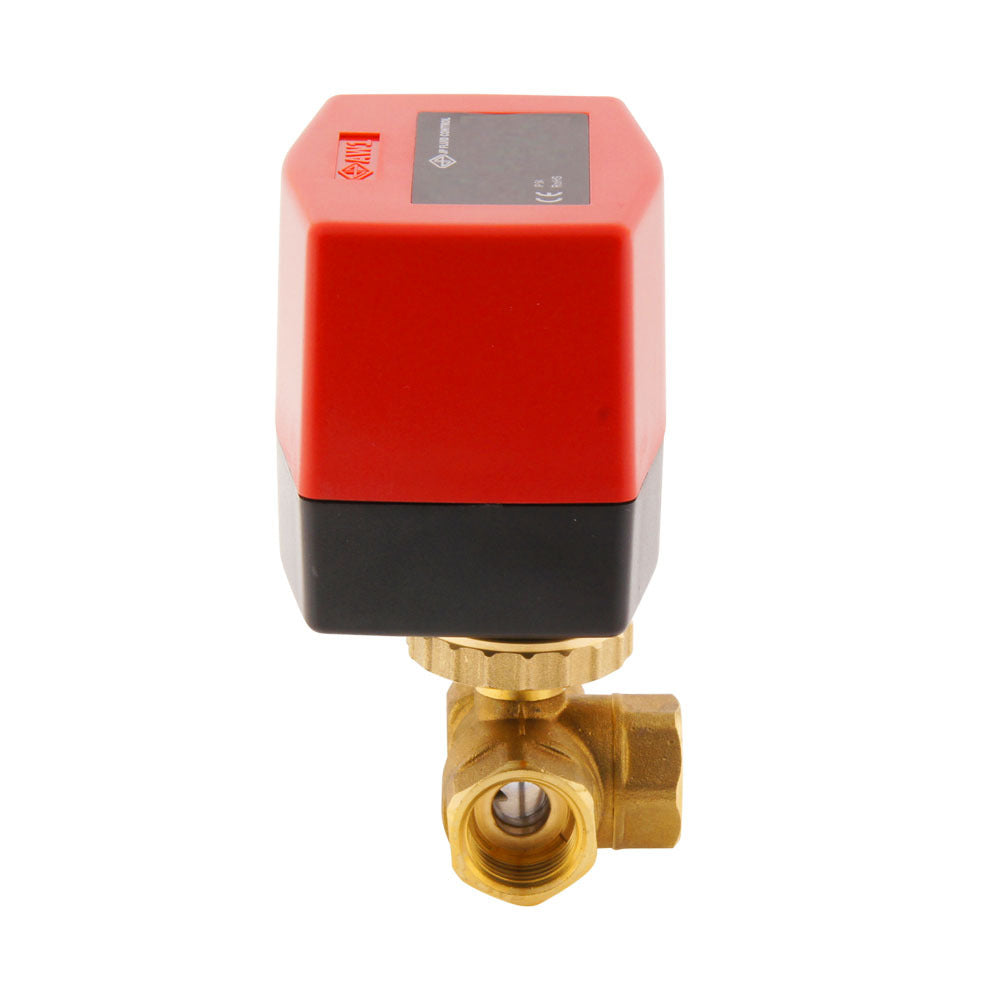

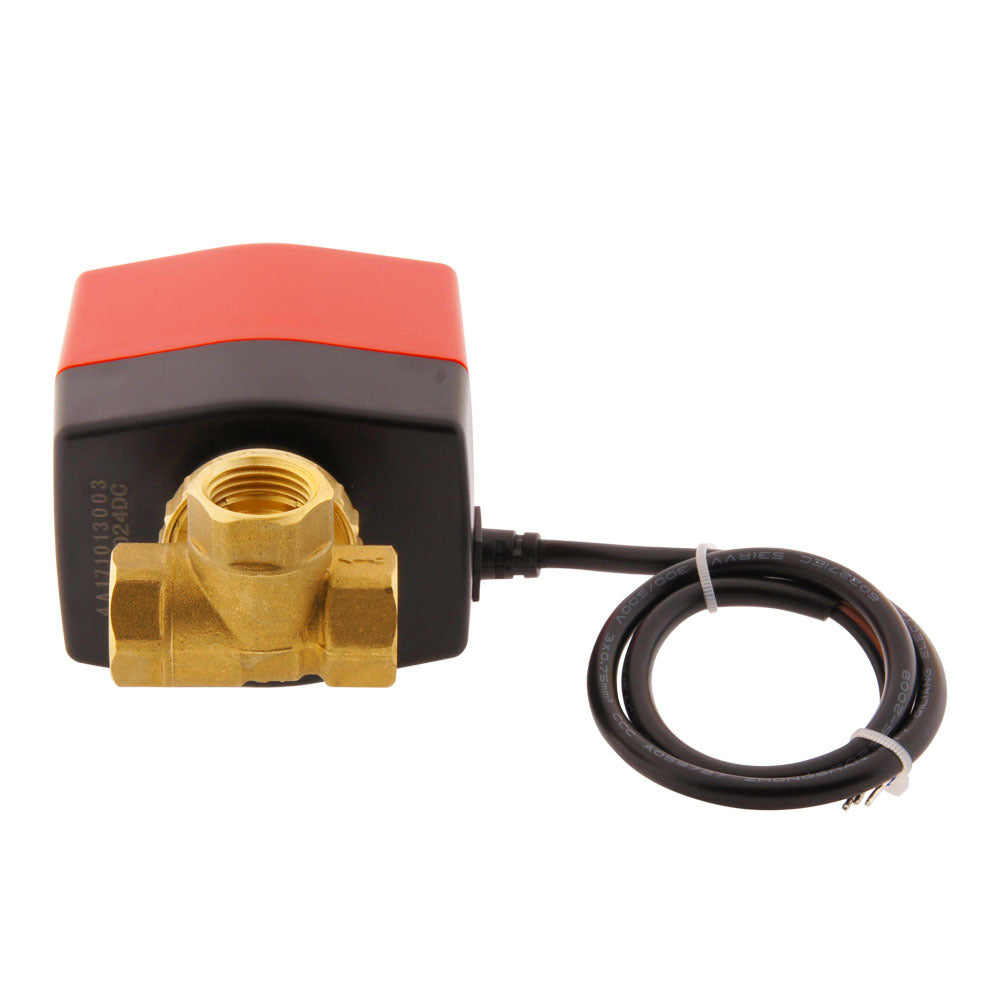

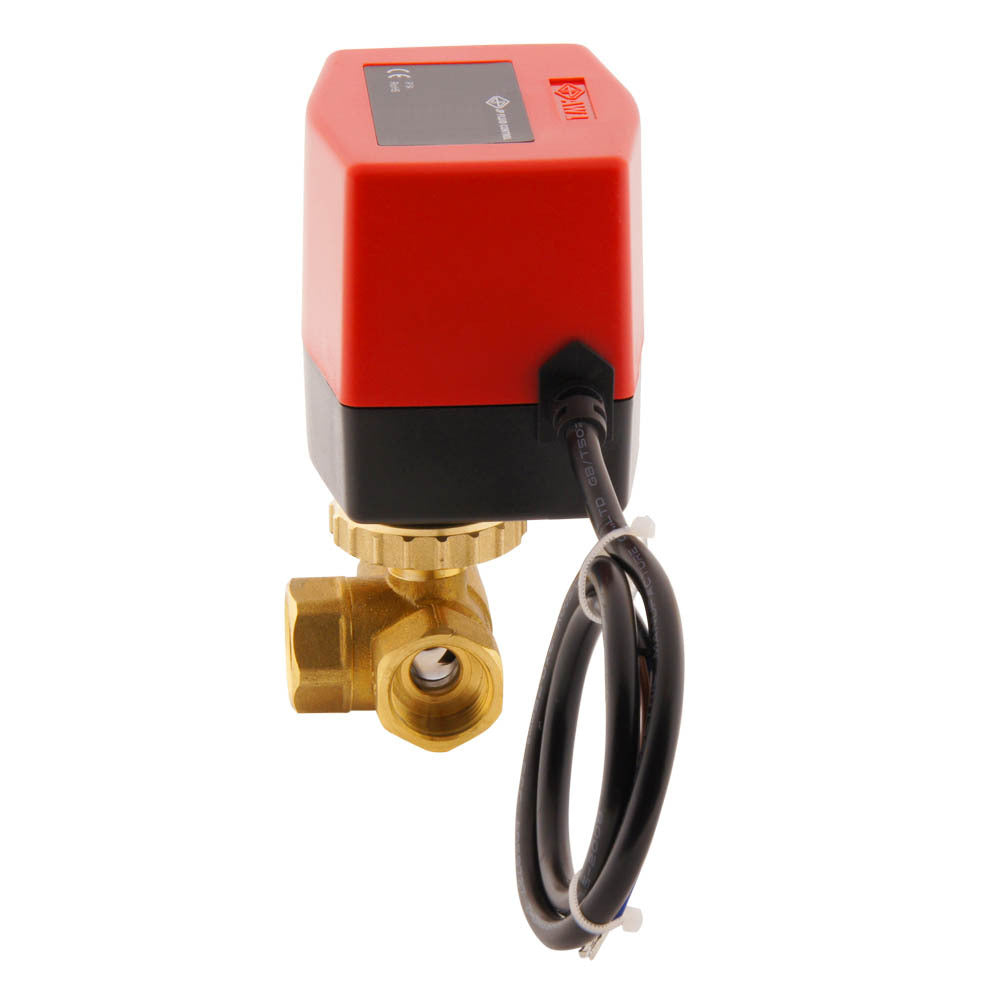

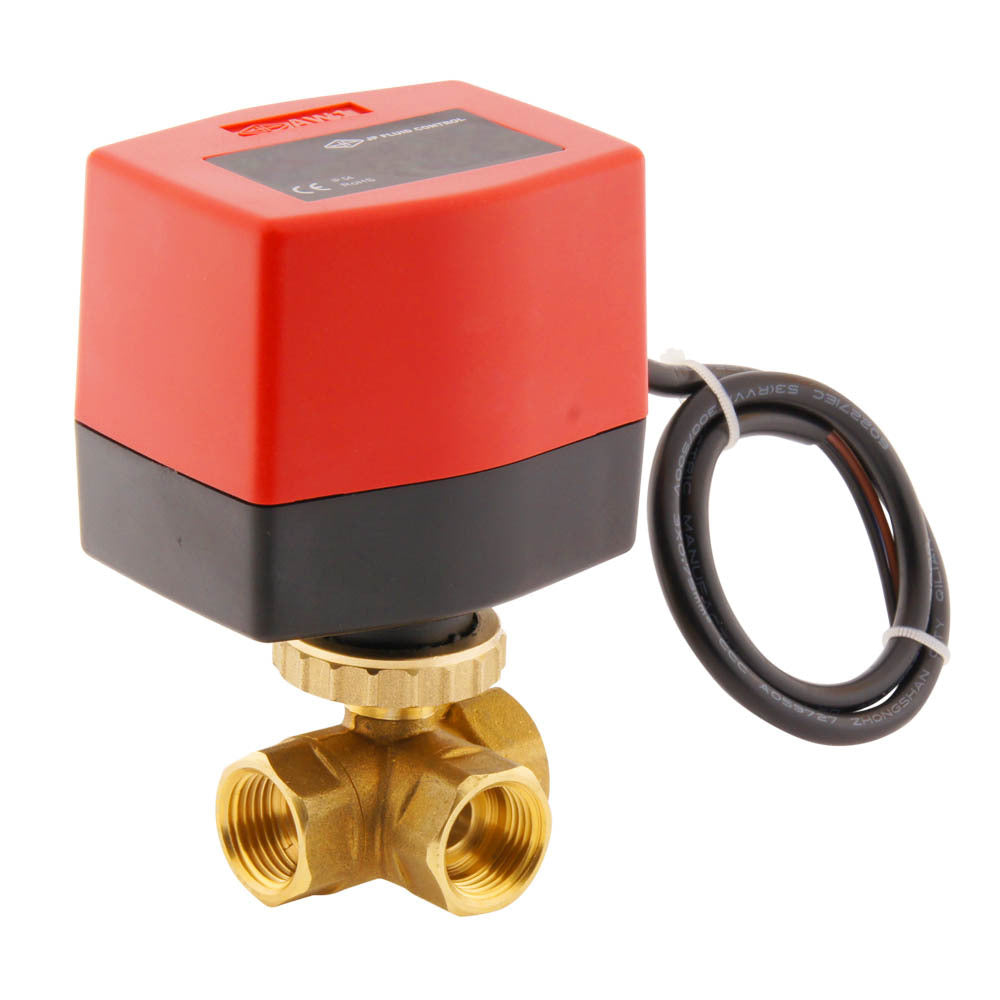

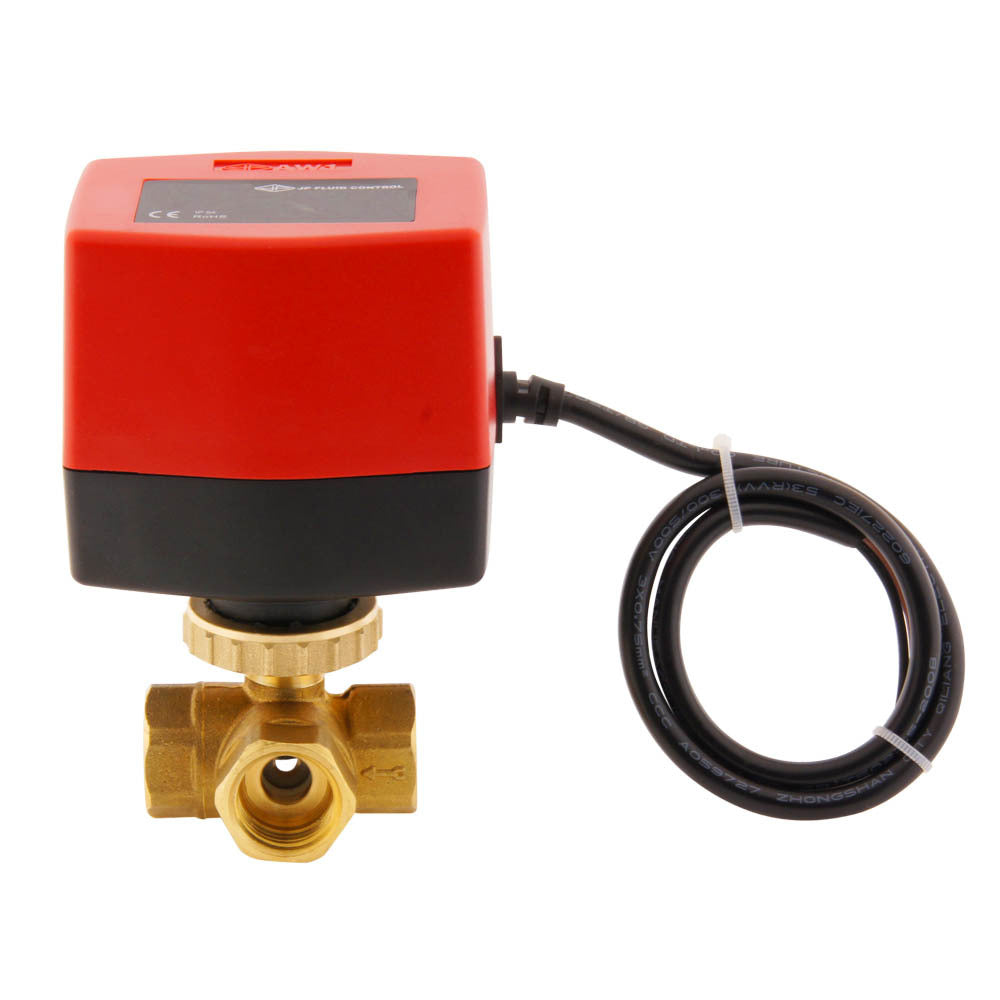

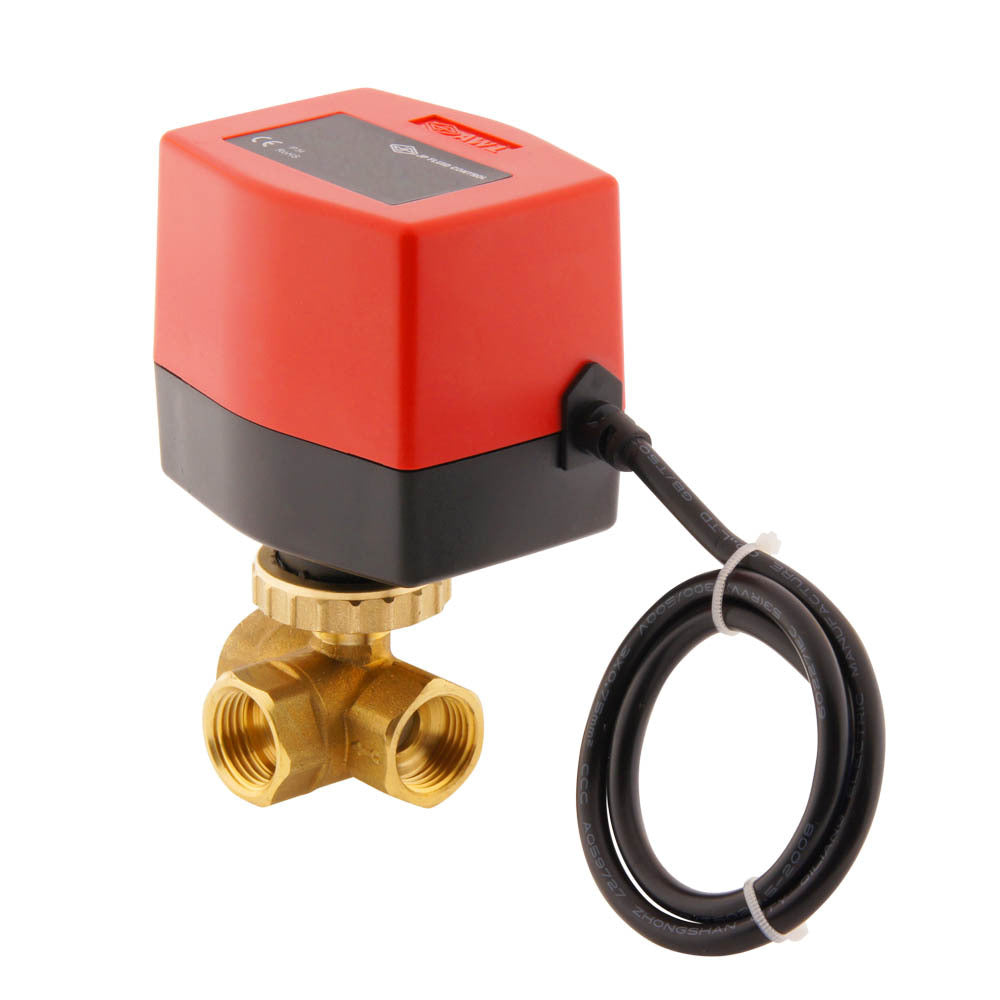

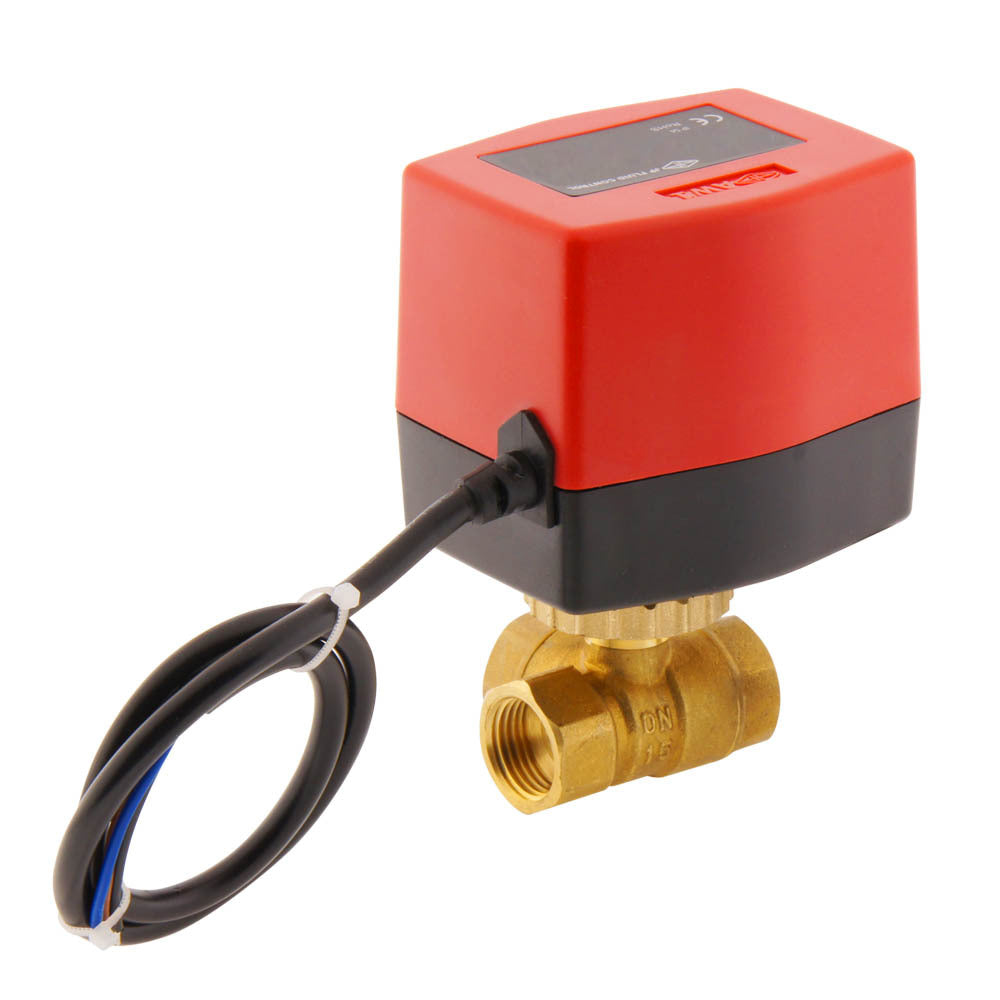

Elektrischer Kugelhahn BW3 1/2'' 3-Wege 230V AC 3-Punkt
Elektrischer 3-Wege-Kugelhahn mit 1/2-Zoll-Innengewinde (BSP) und energieeffizientem 230V-Wechselstromantrieb. Geeignet für Flüssigkeiten und Gase (max. 110°C) und einen Druck von 0-10 bar. Geeignet als Zonenventil in Heizungsanlagen. Das Ventil hat ein Messinggehäuse mit verchromter Kugel und PTFE-Ventilsitzen. Der Nenndurchmesser beträgt 10mm, der Kv-Wert 6,4m3/h (106,7 l/min bei dP=1 bar, Wasser). 3-Leiter-Anschluss (3-Punkt): Nullleiter und 2 Steuerdrähte (zum Öffnen/Schließen). Das Ventil öffnet sich in 16s.
Einschließlich Antrieb- Regulärer Preis
- €88,98
- Regulärer Preis
- €74,77
Beschreibung
Sehr energieeffizienter und robuster elektrischer 3-Wege-Kugelhahn von JP Fluid Control zum elektrischen Öffnen und Schließen von Leitungen. Das Ventil hat ein 1/2-Zoll-Gewinde (Innengewinde BSPP) und einen 230V-AC-Stellantrieb (IP54). Dieses Ventil ist für Flüssigkeiten und Gase (-10 bis 110°C) geeignet und wird häufig in Heizungsanlagen eingesetzt. Ein Kugelventil ist weniger schmutzempfindlich als ein Magnetventil. Es wird jedoch empfohlen, einen Filter vor dem Ventil zu installieren. Der Ventilkörper besteht aus Messing, die Kugel ist verchromt und die Dichtung aus PTFE (Teflon). Die Blende beträgt 10 mm, der Kv-Wert ist 6,4 (106,7 l/min bei dP=1 bar). Die Zeit für das Öffnen oder Schließen beträgt etwa 16 Sekunden. Dieser 3/2-Wege-Kugelhahn wird am besten verwendet, um die Durchflussrichtung von einem Ausgang zum anderen zu ändern, nicht um den Durchfluss zu stoppen.
Installation

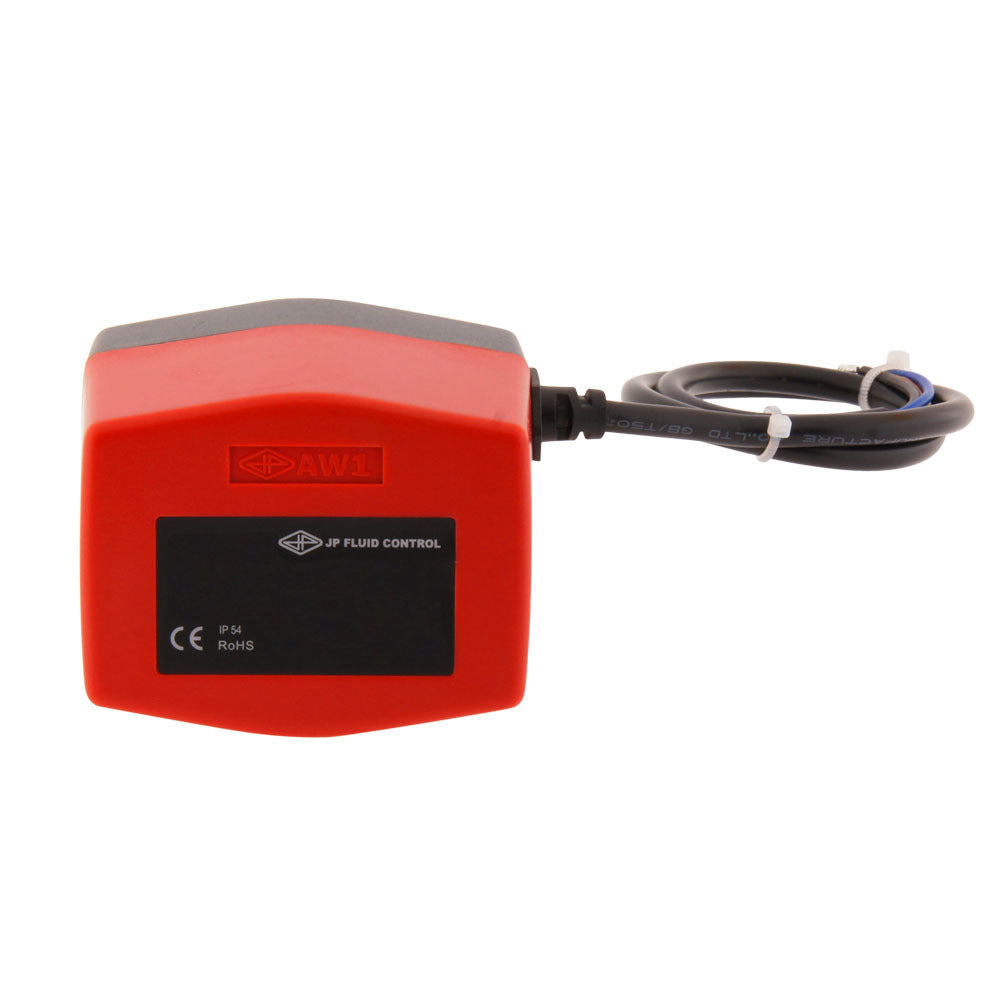

Der Stellantrieb hat einen 3-Leiter-Anschluss und muss wie im folgenden Diagramm dargestellt angeschlossen werden. Der Antrieb wird mit einem Kabel geliefert. Der Antrieb hat eine 3-Punkt-Steuerung. Ein Draht ist ständig mit dem Nullleiter verbunden. Die beiden anderen Drähte sind Steuerdrähte für die Drehung der Kugel in beide Richtungen (Anschluss an die Phase). Bitte beachten Sie: Schließen Sie niemals die beiden Steuerleitungen gleichzeitig an, dies könnte den Antrieb beschädigen! Die Stellantriebe können mit einem integrierten Relais (Ein-Aus-Steuerung) geliefert werden, in diesem Fall wird nur ein Steuerdraht benötigt. Der Antrieb ist mit Endschaltern ausgestattet, so dass nur beim Öffnen oder Schließen des Ventils Energie verbraucht wird.
Die 3-Wege-Ventile können auf zwei verschiedene Arten angeschlossen werden, wie im folgenden Schema dargestellt.
Wichtig
- Bitte beachten Sie die Farbcodierung der Drähte. Schließen Sie niemals die beiden Steuerleitungen gleichzeitig an, da der Antrieb sonst beschädigt wird.
- Geeignet für saubere Gase und Flüssigkeiten, einschließlich Kalt- und Heißwasser.
- Vergewissern Sie sich, dass das Ventil für die Anwendung geeignet ist und dass die Werkstoffe für das Medium und die Temperatur geeignet sind.
Hinweis: Dieses Ventil ist nicht für trockene Gase wie ungeölte Druckluft geeignet.
