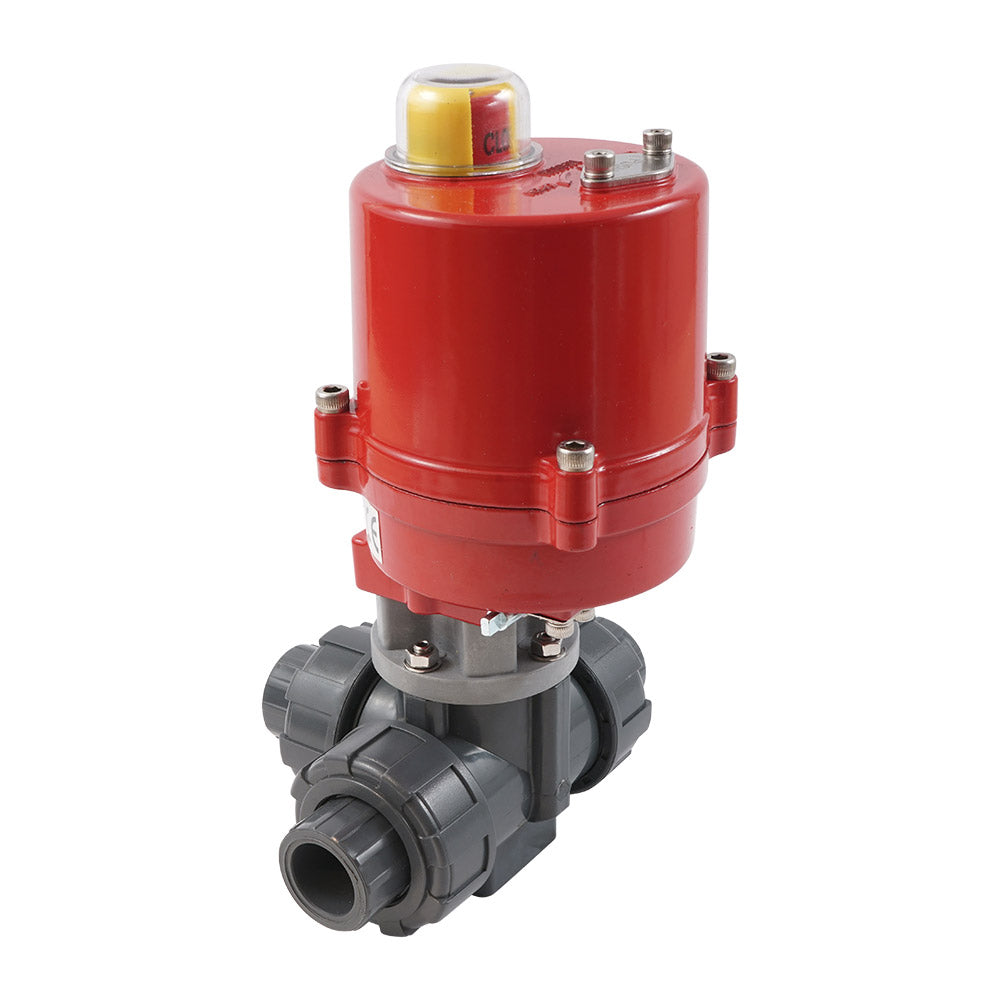

G1-1/4'' 3-Wege PVC elektrischer Kugelhahn L-Bohrung 100-240 V AC PTFE/EPDM

Dieser robuste und energieeffiziente 3-Wege (L-Bohrung) elektrische PVC-Kugelhahn von Tameson kann zur Durchflussregelung mit verunreinigtem Wasser oder korrosiven Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder) verwendet werden. Das Ventil verfügt über G 1-1/4 Zoll Innengewinde-Anschlüsse. Dies ist BSPP (British Standard Pipe Parallel). Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Das Ventil hat eine Bohrung von 25 mm, mit einem Kv-Wert von 21 m³/h (Cv = 24,28 gpm). Kv gibt den Durchfluss von Wasser in m³/h bei einem Druckabfall von einem bar an. Das Ventil kann einem Druck von bis zu 10 bar bei 20°C (145 psi bei 68°F) standhalten. Es ist für Temperaturen von 0 bis 60°C (32 bis 140°F) geeignet.

Der Aktuator kann mit Wechselstrom (50/60Hz) von 100 Volt bis 240 Volt betrieben werden. Der Aktuator nimmt nominell 0,1A auf und 0,2A bei maximalem Drehmoment. Der Aktuator hat ein robustes Aluminiumgehäuse (IP67, sofern ein geeignetes Kabel angeschlossen ist) und liefert maximal 40 Nm Drehmoment. Das Ventil dreht in 8 Sekunden von 0 auf 90 Grad. Der Aktuator ist mit zwei zusätzlichen Endschaltern zur Positionsrückmeldung ausgestattet. Die Endschalter sind bei 0 und 90 Grad positioniert. Bei Bedarf kann die Winkelposition der Schalter vom Benutzer angepasst werden. Eine mechanische Positionsanzeige oben am Aktuator zeigt die Ventilstellung an. Der Aktuator ist mit einer manuellen Übersteuerung ausgestattet. Wird nicht montiert geliefert, einschließlich Kugelhahn (V3KKN), Aktuator (AG-040-A) und Montagezubehör.

Vorteile:

• Schaltzeit nur 8 Sekunden
• Robustes IP67 Aktuatorgehäuse
• Geeignet für Spannungsversorgungen von 100 bis 240V AC
• Zwei zusätzliche Endschalter für Positionsrückmeldung
• Manuelle Übersteuerung
• Deutliche visuelle Positionsanzeige

Bohrung und Schaltfunktion

Die Kugel hat einen L-Anschluss. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Kreisläufen wechseln.

Schematische Zeichnung der Schaltfunktion von L-Bohrung-Ventilen

Elektrischer Schaltplan

Der Aktuator kann mit Wechselstrom (50/60Hz) von 100 Volt bis 240 Volt betrieben werden. Der Aktuator nimmt nominell 0,1A auf und 0,2A bei maximalem Drehmoment. Um ein Kabel an den Aktuator anzuschließen, muss die Abdeckung mit vier Schrauben entfernt werden. Das System arbeitet mit 3-Punkt-Steuerung. Klemme 1 und 2 sind dauerhaft mit der Stromversorgung verbunden. Klemme 3 und 4 werden verwendet, um das Ventil zu schließen oder zu öffnen. Das Signal (Phase/Null) an Klemme 3 und 4 muss dasselbe sein wie an Klemme 2. Klemme 3 und 4 niemals gleichzeitig verbinden, um Kurzschluss und Schäden zu vermeiden. Der Aktuator verfügt über zwei interne Endschalter, die die Motorstromversorgung bei den Endlagen (0° und 90°) unterbrechen, sodass keine Energie verbraucht wird, wenn das Ventil vollständig geöffnet oder vollständig geschlossen ist. Diese Schalter sind werkseitig eingestellt und nicht vom Benutzer einstellbar. Darüber hinaus gibt es zwei Hilfsschalter für externe Positionsrückmeldung (z. B. an eine SPS oder Kontrollleuchte). Die Winkelposition der Hilfsschalter kann vom Benutzer eingestellt werden - die Motorabschaltschalter hingegen nicht. Erden Sie immer und verwenden Sie die Rohre nicht als Masse.

Elektrischer Schaltplan des AG-040-A Aktuators.

Montage

Stellen Sie sicher, dass die Position der Kugel und des Aktuators vor der Montage korrekt eingestellt ist. Der Aktuator wird mit zwei Adaptern zum Anschluss des Aktuators an die Ventilwelle geliefert. Befestigen Sie den Aktuator mit den mitgelieferten Schrauben am Ventil. Zwischen beiden Flanschen darf kein Spiel vorhanden sein. Verwenden Sie unser Sortiment an Fittings, um das Ventil mit Ihrem vorhandenen Rohrleitungssystem zu verbinden.

Hinweis: Dieses Produkt wird in Einzelteilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
