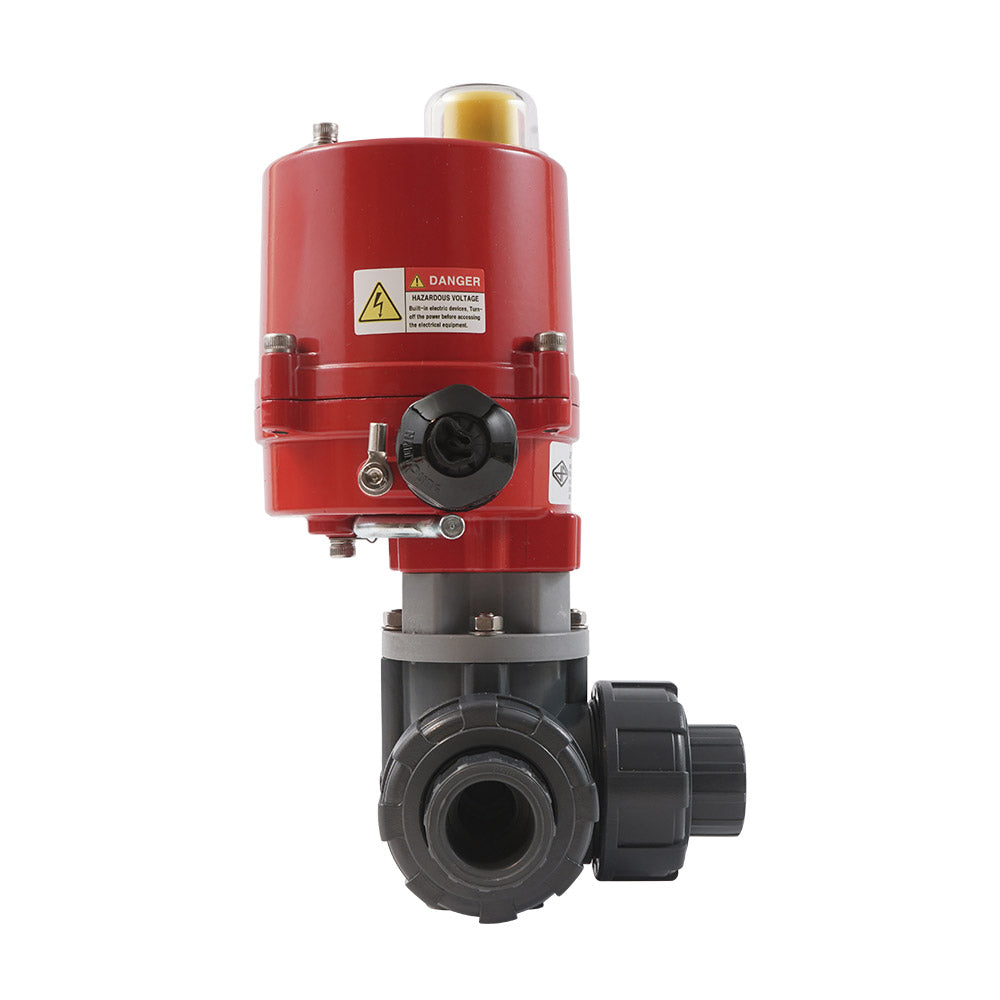

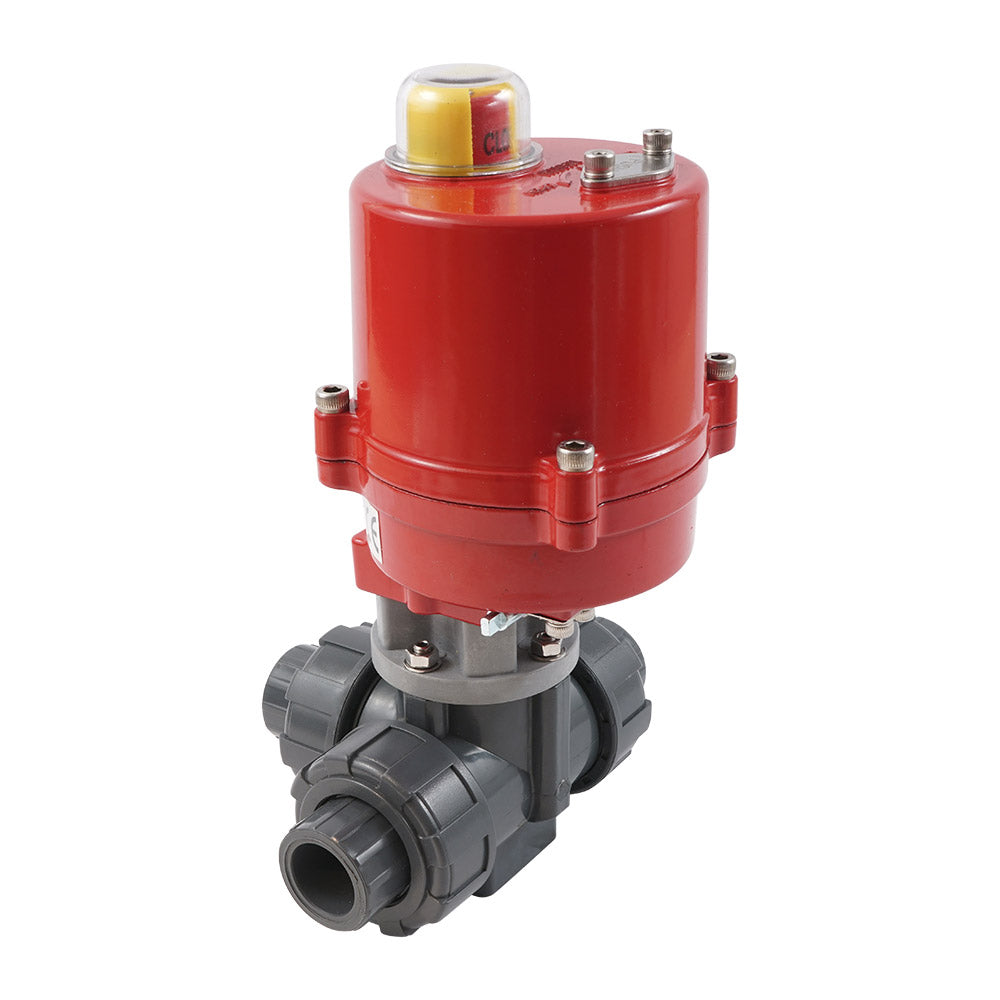

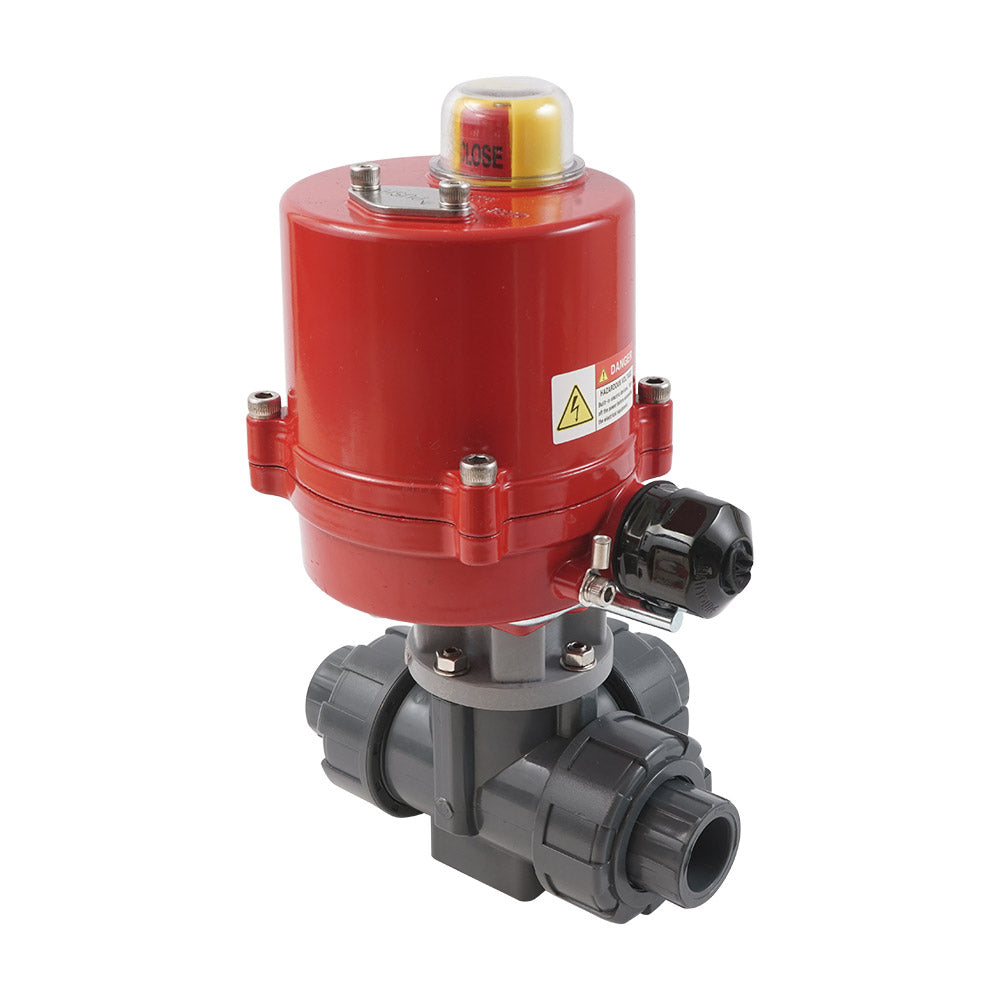

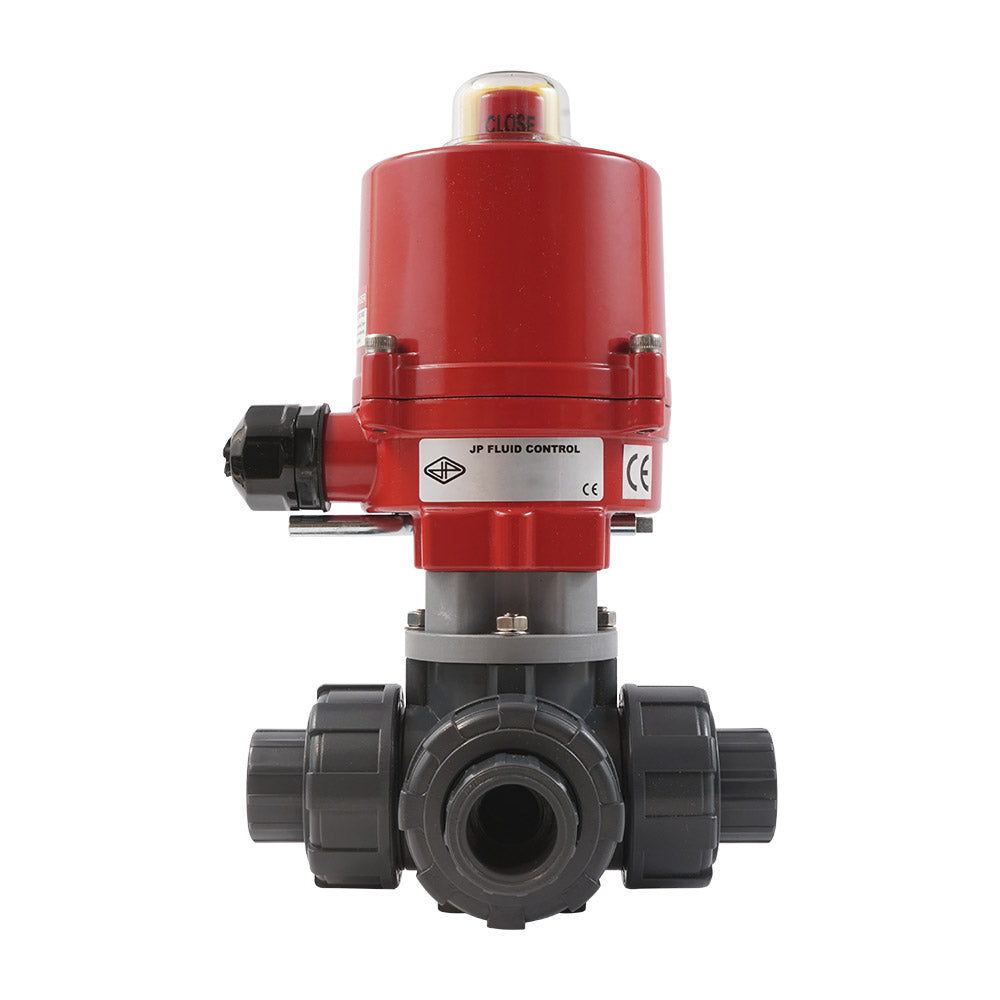

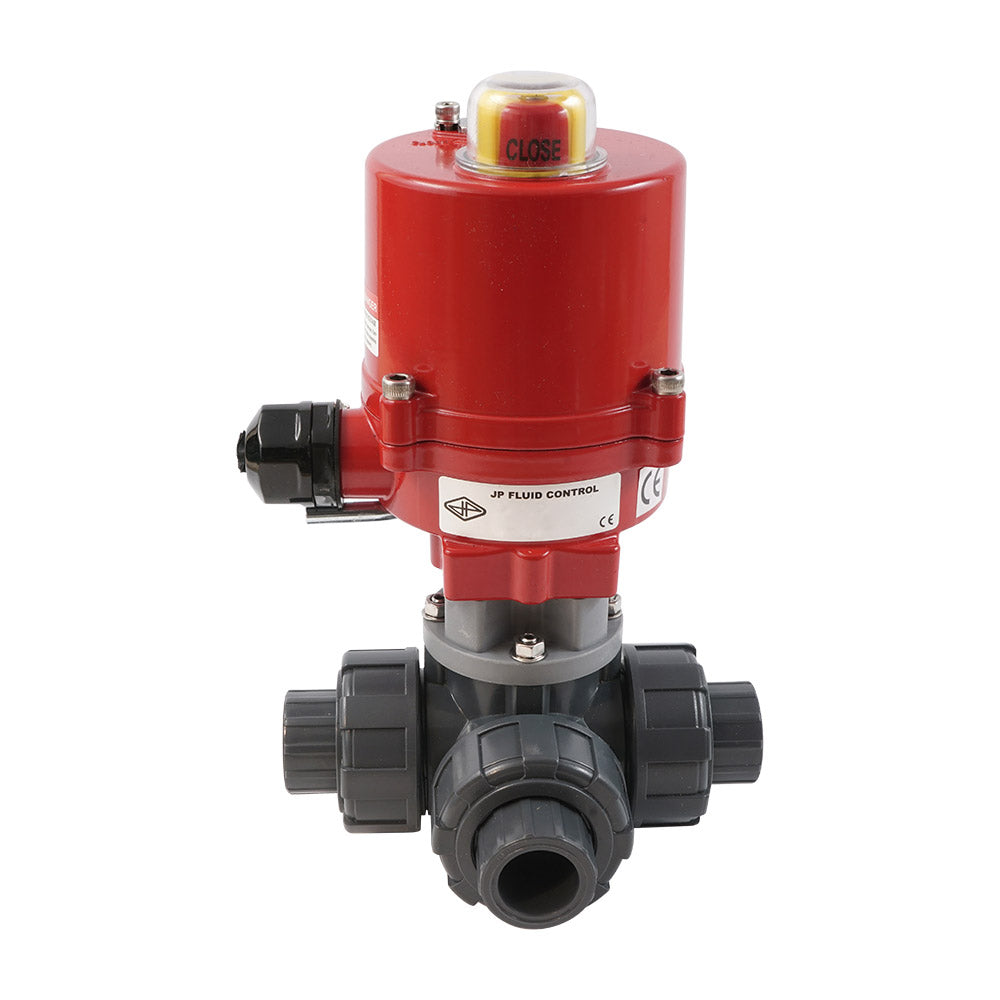

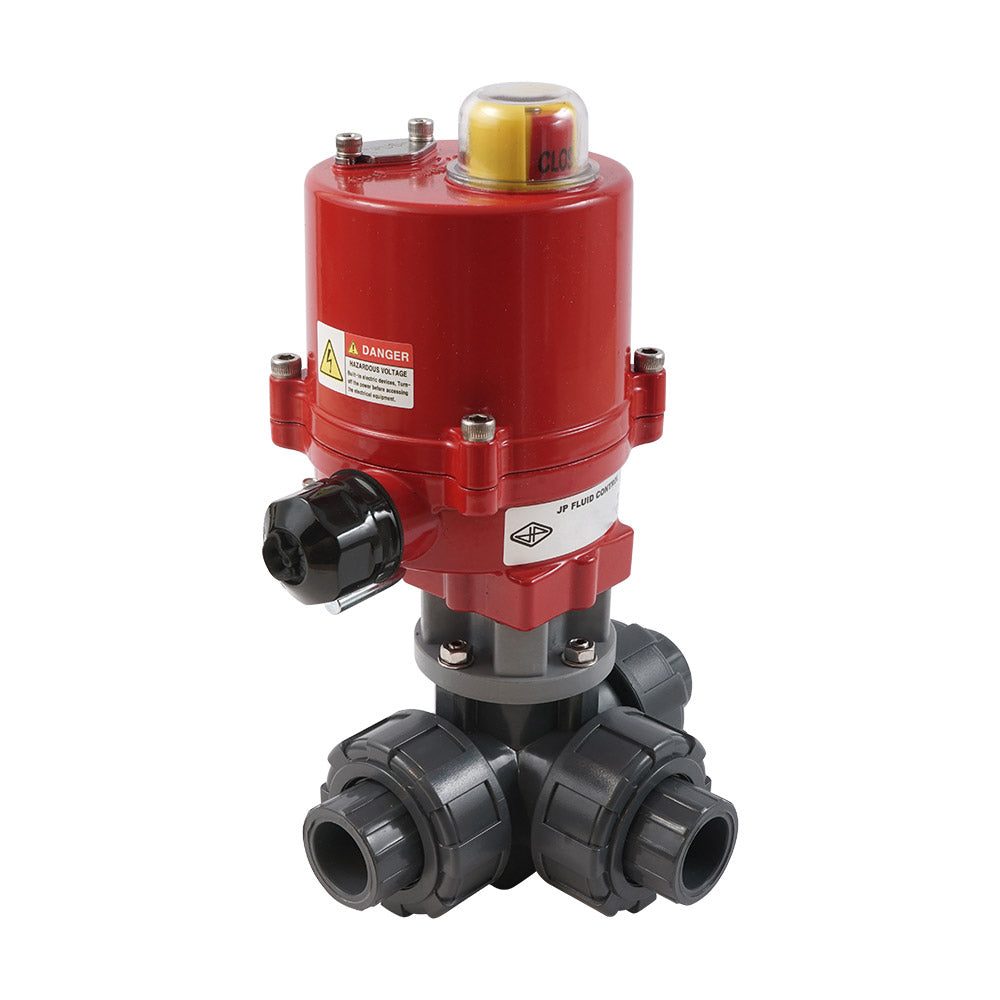

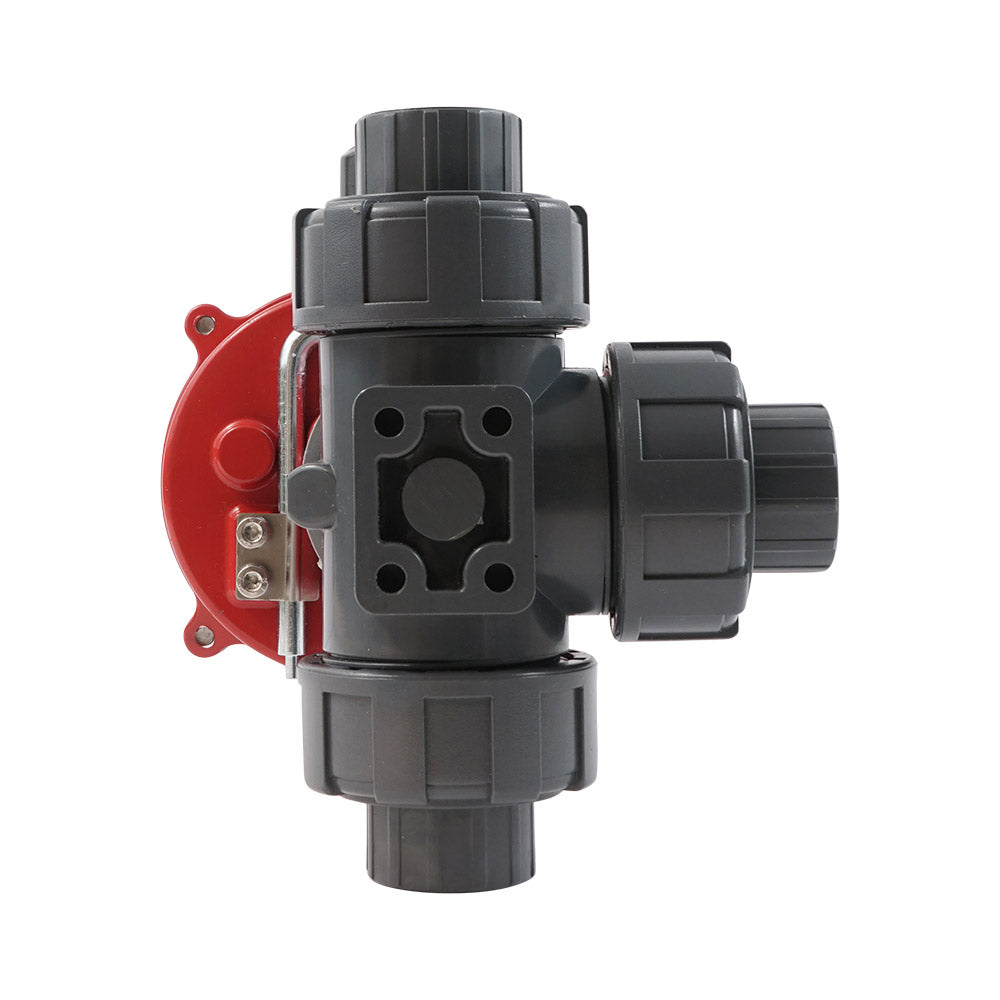

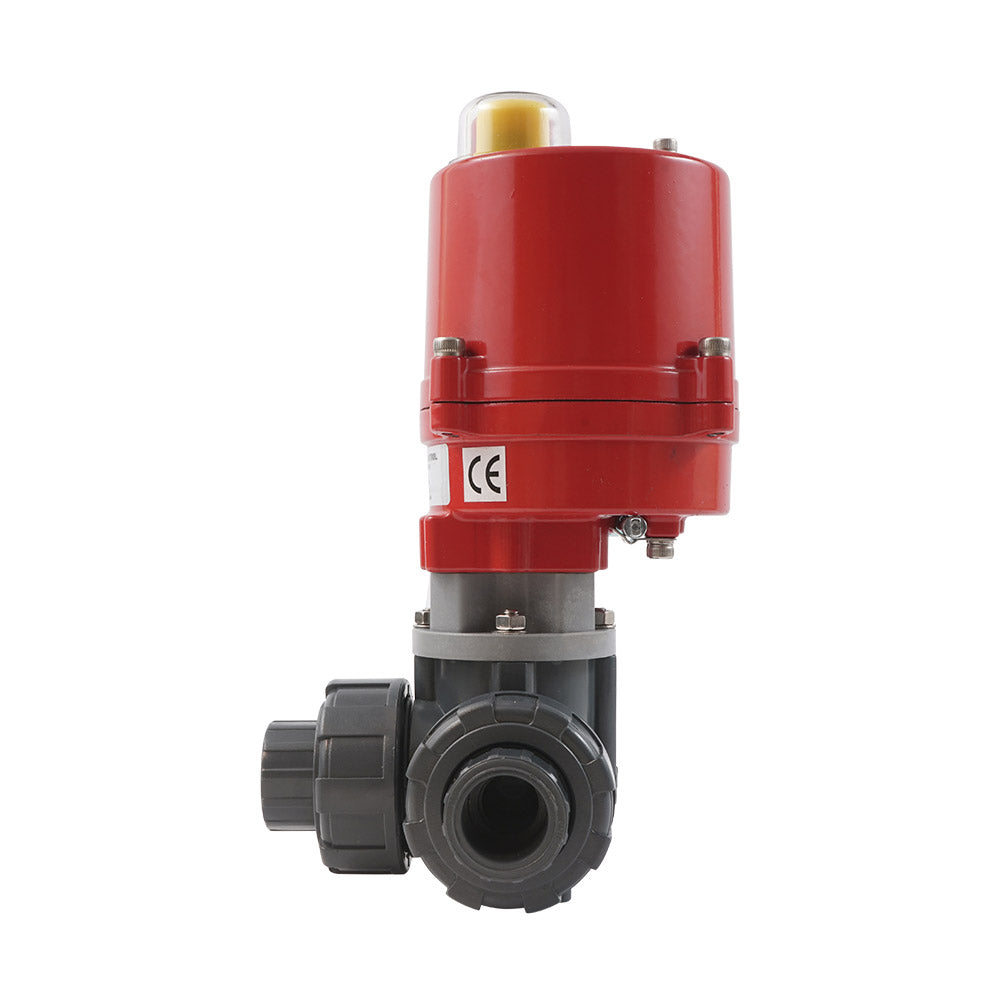

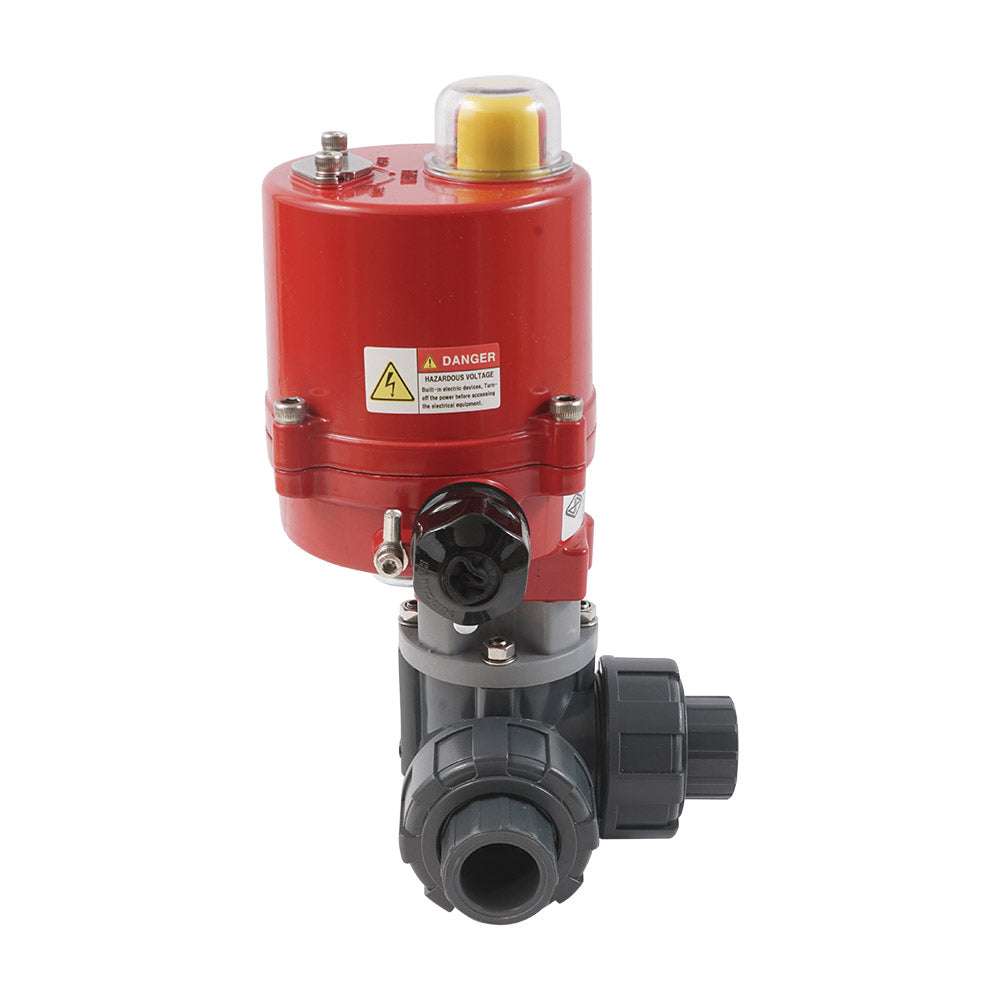

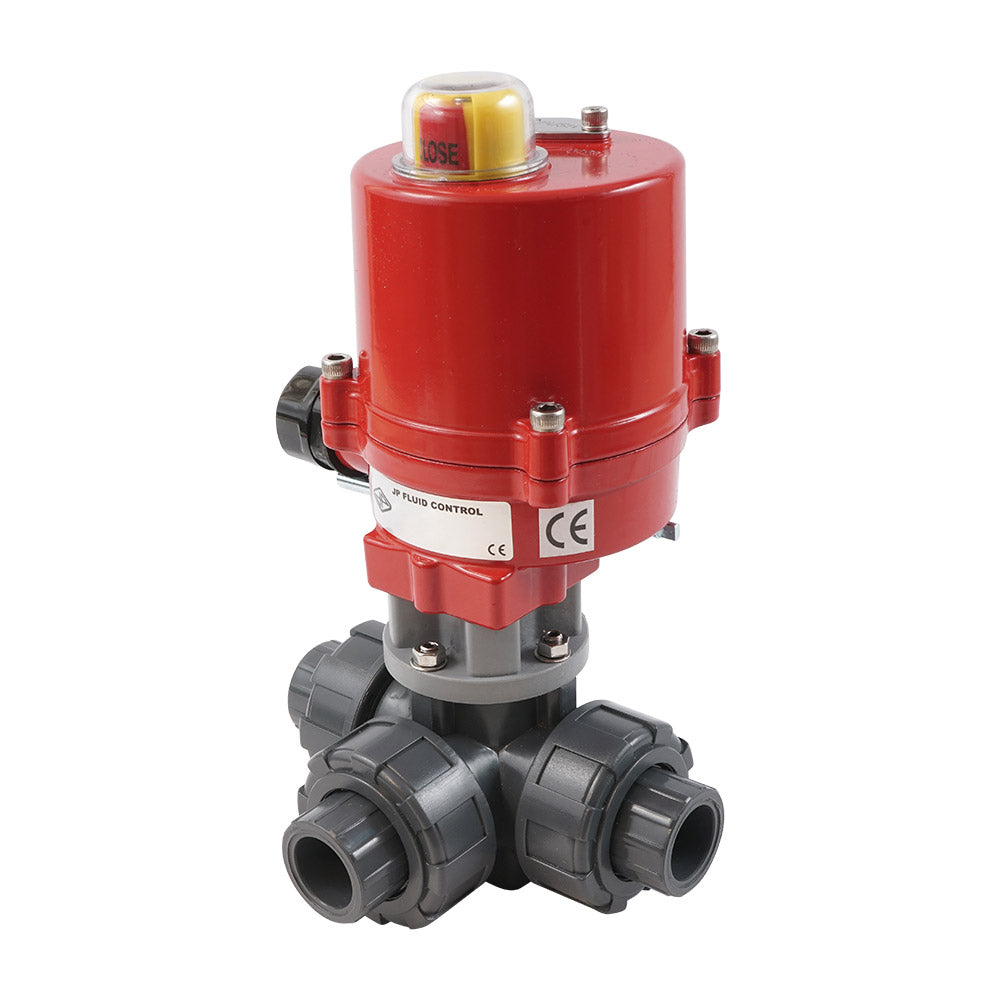

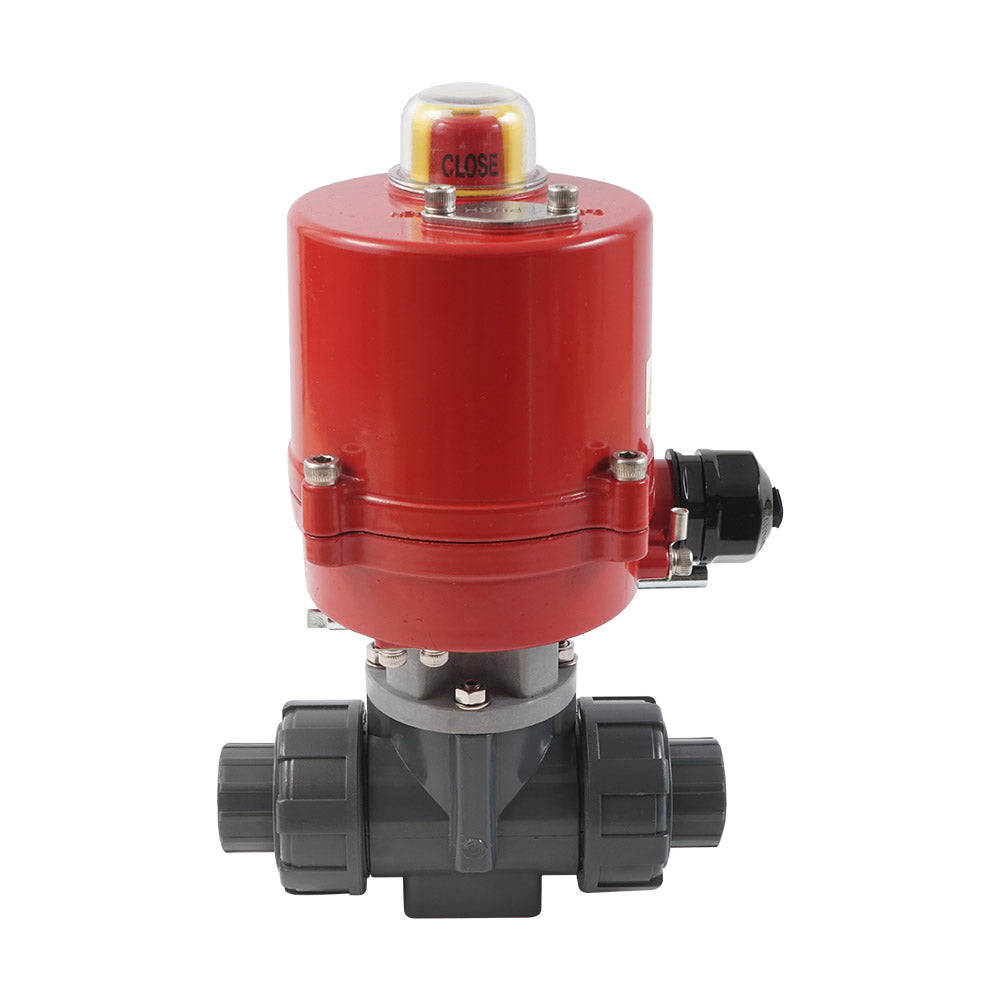

G1-1/4'' 3-Wege-PVC-Kugelhahn L-Bohrung 12 V AC/DC PTFE/EPDM

Dieser robuste und energieeffiziente elektrische 3-Wege (L-Bohrung) PVC-Kugelhahn von Tameson kann zur Durchflussregelung von verschmutztem Wasser oder korrosiven Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder) eingesetzt werden. Das Ventil hat G 1-1/4 Zoll Innengewindeanschlüsse. Dies ist BSPP (British Standard Pipe Parallel). Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Das Ventil hat eine 25-mm-Bohrung mit einem Kv-Wert von 21 m³/h (Cv = 24,28 gpm). Kv gibt den Durchfluss von Wasser in m³/h bei einem Druckabfall von einem bar an. Das Ventil kann einem Druck von bis zu 10 bar bei 20°C (145 psi bei 68°F) standhalten. Es ist für Temperaturen von 0 bis 60°C (32 bis 140°F) geeignet.

Der Antrieb ist sowohl für 12 Volt DC (Gleichstrom) als auch für 12 Volt AC 50/60Hz (Wechselstrom) geeignet. Mit Schaltern auf der Leiterplatte kann der Antrieb auf AC oder DC eingestellt werden. Die Werkseinstellung ist Gleichstrom (DC). Der Antrieb hat ein robustes Aluminiumgehäuse (IP67, sofern ein geeignetes Kabel angeschlossen ist) und liefert maximal 40 Nm Drehmoment. Das Ventil dreht sich in 8 Sekunden von 0 auf 90 Grad. Der Antrieb ist mit zwei zusätzlichen Endschaltern zur Positionsrückmeldung ausgestattet. Die Endschalter sind bei 0 und 90 Grad positioniert. Bei Bedarf kann die Winkelposition der Schalter vom Benutzer angepasst werden. Ein mechanischer Positionsanzeiger oben am Antrieb zeigt die Ventilstellung. Der Antrieb ist mit einer Handnotbetätigung ausgestattet. Wird unmon­tiert geliefert, inklusive Kugelhahn (V3KKN), Antrieb (AG-040-C) und Montagezubehör.

Vorteile:

• Schaltzeit nur 8 Sekunden
• Robustes IP67-Antriebsgehäuse
• Sowohl 12V AC als auch DC möglich (per Schalter einstellbar)
• Zwei zusätzliche Endschalter zur Positionsrückmeldung
• Handnotbetätigung
• Deutliche visuelle Positionsanzeige

Bohrung und Schaltfunktion

Die Kugel hat einen L-Anschluss. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Kreisen umschalten.

Schematische Darstellung der Schaltfunktion von L-Bohrungsventilen

Elektrischer Schaltplan

Der Antrieb arbeitet mit 12 Volt DC und 12 Volt AC (50/60Hz). Auf der Leiterplatte befinden sich zwei kleine Schalter, um den Antrieb auf AC oder DC einzustellen. Die Standardeinstellung ist DC. Der Antrieb zieht nominell 0,2A und 2,2A bei maximalem Drehmoment. Der Antrieb hat eine 3-Punkt-Regelung. Klemmen 1 und 2 sind dauerhaft mit der Stromversorgung verbunden. Klemmen 3 und 4 sind für die Steuersignale. Das Anschließen eines dieser Steuerdrähte schließt oder öffnet das Ventil. Verbinden Sie Klemmen 3 und 4 niemals gleichzeitig, um Kurzschlüsse und Schäden zu vermeiden. Der Antrieb hat zwei interne Endschalter, die die Motorspannung an den Endpositionen (0° und 90°) unterbrechen, sodass keine Energie verbraucht wird, wenn das Ventil vollständig geöffnet oder vollständig geschlossen ist. Diese Schalter sind werksseitig eingestellt und nicht vom Benutzer justierbar. Zusätzlich gibt es zwei Hilfsschalter für externe Positionsrückmeldung (z.B. an eine SPS oder eine Anzeigelampe). Die Winkelposition der Hilfsschalter kann vom Benutzer angepasst werden - die Motorabschaltschalter hingegen nicht. Schließen Sie immer die Erdung an und verwenden Sie die Leitungen nicht als Erde.

Elektrischer Schaltplan des AG-040-C Antriebs. Vor der Verwendung von Wechselstrom müssen zunächst die Schalter auf der Leiterplatte eingestellt werden.

Montage

Stellen Sie sicher, dass die Position der Kugel und des Antriebs vor der Montage korrekt eingestellt sind. Der Antrieb ist mit zwei Adaptern ausgestattet, um den Antrieb mit der Ventilwelle zu verbinden. Befestigen Sie den Antrieb mit den mitgelieferten Schrauben am Ventil. Zwischen beiden Flanschen darf kein Spiel vorhanden sein. Verwenden Sie unser Sortiment an Fittings, um das Ventil mit Ihrem bestehenden Rohrleitungssystem zu verbinden.

Hinweis: Dieses Produkt wird in separaten Teilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
