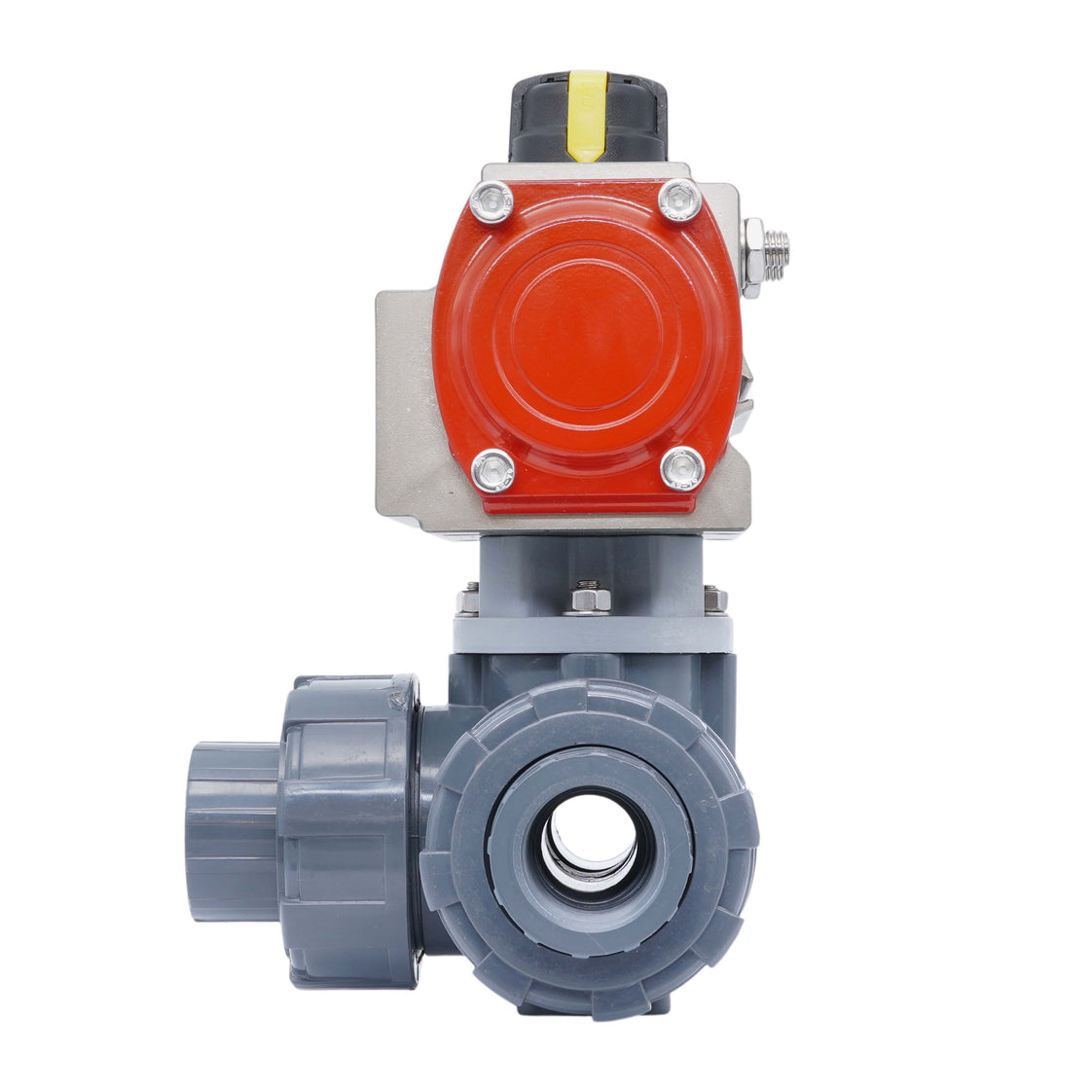

G1/2'' 3-Wege PVC pneumatischer Kugelhahn L-Bohrung doppelt wirkend

Dieser 3-Wege-Kugelhahn ist pneumatisch betätigt und hat eine Bohrungsgröße von 14 mm. Das Ventil hat G 1/2 Zoll Innengewinde-Anschlüsse. Dies ist BSPP (British Standard Pipe Parallel). Das Ventilgehäuse und die Kugel sind aus PVC-U gefertigt. Die Dichtungen bestehen aus PTFE/EPDM. Das Ventil ist sehr gut für verschmutztes Wasser oder korrosive Medien geeignet, wie z. B. Chloridlösungen (Meerwasser oder Schwimmbäder). Darüber hinaus sind das PVC-U-Gehäuse und die PTFE/EPDM-Dichtungen für Salzlösungen, verdünnte Säuren und Basen sowie polare Lösungsmittel wie Alkohole geeignet. Sie sind nicht für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe geeignet beachten Sie die Chemikalienbeständigkeitstabelle für spezifische Medien. Das Ventil hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Das Ventil kann in einem Temperaturbereich von 0 bis 60°C (32 bis 140°F) verwendet werden. Das Ventil hat einen Kv-Wert von 3,5 m³/h bei einem Differenzdruck von 1 bar (Cv = 4,05 gpm). Der Kv-Wert gibt den Durchfluss von Wasser in m³/h bei einem Druckabfall von einem bar an.

Der Antrieb verfügt über einen robusten, doppelt wirkenden Zahnstangen-Mechanismus mit einem 35-Mikron harteloxierten Aluminiumgehäuse. Der pneumatische Eingangsbereich liegt zwischen 3 und 8 bar (43 bis 116 psi). Zusätzlich verfügt er über eine Namur 1/4-Zoll-Schnittstelle für Magnetventile und eine 50 x 25 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Kugelhahn (V3KKJ), Antrieb (V3JKP/PR03D) und Montagezubehör.

Vorteile:

• Direktmontage des 1/4 Namur-Magnetventils möglich
• Klare mechanische Anzeige oben zeigt die Ventilposition
• Schnelles Öffnen/Schließen
• Doppelt wirkend ermöglicht eine bessere Regelung als einfach wirkende Antriebe
• Kann mit einem Endschalterkasten (VDI/VDE 3845 50 x 25 mm) ausgestattet werden
• Geringere Anfangsinvestitionskosten als eine elektrische Version

Nachteile:

• Doppelt wirkend verbraucht mehr Druckluft als einfach wirkende Antriebe

Bohrung und Schaltfunktion

Die Kugel hat einen L-Anschluss. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Kreisläufen wechseln.

Schematische Darstellung der Schaltfunktion von L-Bohrungsventilen

Tameson 3-Wege-PVC-Kugelhähne

Die Serie umfasst zuverlässige 3-Wege-Kugelhähne mit L-Anschluss oder T-Anschluss. Das Ventilgehäuse und die Kugel sind aus PVC-U gefertigt. Die Dichtungen bestehen aus PTFE/EPDM. Das Ventil ist für verschmutztes Wasser oder korrosive Medien konzipiert, wie z. B. Chloridlösungen (Meerwasser oder Schwimmbäder). Sie sind nicht für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe geeignet beachten Sie die Chemikalienbeständigkeitstabelle für spezifische Medien. Das Ventil hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Geeignet für Temperaturen zwischen 0 und 60°C (32°F und 140°F). Die Kugelhähne haben einen ISO 5211-Oberflansch (von F03 bis max. F07), der die Montage eines Antriebs ermöglicht.

JP Fluid Control pneumatische Antriebe

JP Fluid Control Zahnstangen-Pneumatikantriebe sind für den Betrieb von Vierteldrehventilen wie Schmetterlingsventilen und Kugelhähnen ausgelegt und bieten sowohl Ein/Aus- als auch Modulationsmöglichkeiten. Mit einem langlebigen eloxierten Aluminiumgehäuse liefern diese Antriebe ein Drehmoment von bis zu 900 Nm (664 ft-lbf) mit konstanter Drehmomentkennlinie über den gesamten Schwenkbereich. Für Präzision und Langlebigkeit ausgelegt, haben sie eine Lebensdauer von 500.000 Zyklen und gewährleisten eine zuverlässige und sichere Ventilsteuerung. Nach der Montage wird jeder Antrieb auf einem vollautomatischen Prüfstand rigoros getestet, was sie für ein breites Spektrum industrieller Anwendungen geeignet macht.
