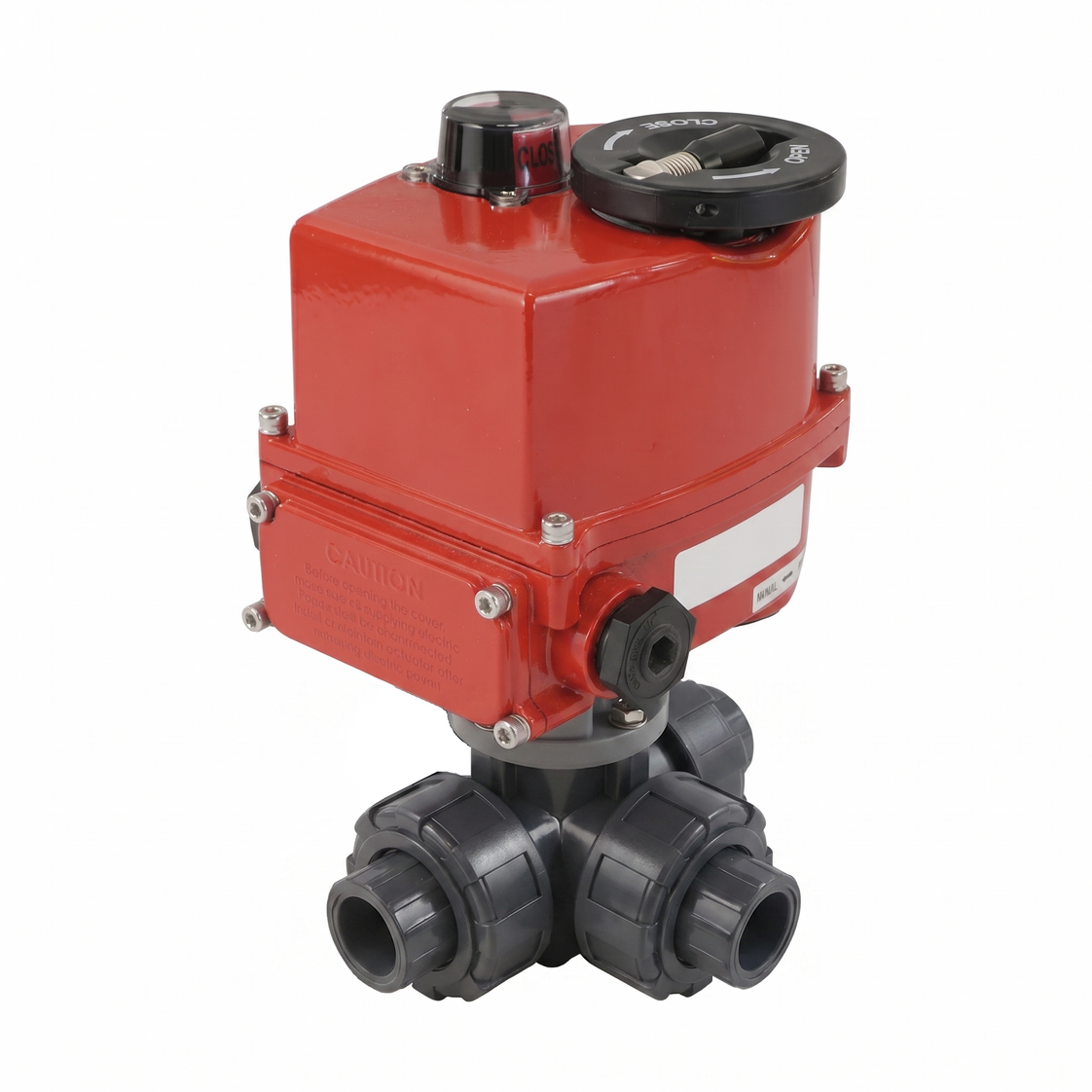

G1/2'' 3-Wege-PVC-modulierender elektrischer Kugelhahn L-Bohrung 24 V AC/DC

Dieser modulierende elektrische Stellantrieb wird in Kombination mit einem 3-Wege-PVC-Kugelhahn mit L-Bohrung angeboten. Der Hahn hat G 1/2 Zoll Innengewindeanschlüsse. Dies ist BSPP (British Standard Pipe Parallel). Der Hahn hat eine Bohrung von 14 mm mit einem Kv-Wert von 3,5 m³/h (Cv = 4,05 gpm). Der Kv-Wert gibt den Durchfluss von Wasser in m³/h bei einem Druckabfall von einem bar an. Der Hahn kann einem Druck von bis zu 10 bar bei 20°C (145 psi bei 68°F) standhalten. Er ist für Temperaturen von 0 bis 60°C (32 bis 140°F) geeignet. Der Hahn ist für Anwendungen mit verunreinigtem Wasser oder korrosiven Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder) geeignet. Das Ventilgehäuse und die Kugel sind aus PVC-U gefertigt. Die Dichtungen bestehen aus PTFE/EPDM.

Der Stellantrieb kann den Hahn von 0-90 Grad mit einem Betriebsdrehmoment von 40 Nm (höheres Losbrechwerkzeug, bitte Handbuch beachten) in einer Zeit von 13 Sekunden drehen. Er benötigt eine Versorgungsspannung von 24 V AC/DC, hat einen S2-Kurzzeitbetriebszyklus (10 min siehe Handbuch) und wird mit einem visuellen Positionsindikator oben am Gerät geliefert, um die Ventilstellung klar zu erkennen. Als modulierender Stellantrieb ist er mit einem digitalen Positioniersystem (DPS) ausgestattet, das die Positionierung des Hahns an jeder Stelle zwischen 0-90 Grad ermöglicht. Für die Positionierung ist ein Steuersignal von 4-20 mA (und 0-10V, 2-10V) erforderlich. Mit dem langlebigen Polyamid (PA)-Gehäuse des Stellantriebs bietet das Gerät einen Schutz von IP67 für eine Umgebungstemperatur von -10°C bis 50°C (14°F bis 122°F).

Bitte lesen Sie das Handbuch sorgfältig, bevor Sie den Stellantrieb anschließen. Wird unzusammengebaut geliefert, einschließlich Kugelhahn (V3KKJ), Stellantrieb (AG-540-B-DPS) und Montagezubehör.

Vorteile:

• Es handelt sich um einen modulierenden Stellantrieb mit einem digitalen Positioniersystem (DPS), um den Hahn mit einem Steuersignal von 4-20 mA an jeder Stelle zwischen 0-90 Grad zu positionieren
• Der Stellantrieb hat ein robustes IP67-Gehäuse
• Der Stellantrieb hat einen klar sichtbaren visuellen Indikator zur Anzeige der Ventilstellung

Nachteile:

• Im Vergleich zu einem pneumatischen Stellantrieb gleicher Größe ist die Betriebsgeschwindigkeit langsamer

Bohrung und Schaltfunktion

Die Kugel hat einen L-Anschluss. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Kreisläufen wechseln.

Schematische Darstellung der Schaltfunktion von L-Bohrungsventilen

Elektrischer Schaltplan

Der Stellantrieb verfügt über ein 10-Klemmen-Verdrahtungssystem, das zwischen wesentlichen Strom- und optionalen Rückmeldefunktionen aufgeteilt ist. Für den Grundbetrieb liefern die Klemmen 1, 2 und 3 einen Erdanschluss und eine 24V AC/DC-Stromversorgung mit automatischer Spannungserkennung. Die Klemmen 4 und 5 empfangen ein modulierendes Eingangssignal, das standardmäßig auf 4-20 mA eingestellt ist, aber auf 0-10V oder 2-10V konfiguriert werden kann. Für die Fernüberwachung liefern die Klemmen 6 und 7 ein kontinuierliches Positionsrückmeldesignal, typischerweise 4-20 mA. An diese Rückmeldepins darf niemals eine externe Spannung angelegt werden, um dauerhafte Schäden zu vermeiden. Schließlich verwenden die Klemmen 8, 9 und 10 eine gemeinsame Quelle, um diskrete Offen"- oder Geschlossen"-Statusbestätigungen über Endschalter bereitzustellen.

Elektrischer Schaltplan des AG-540-B-DPS-Stellantriebs.

Montage

Stellen Sie sicher, dass die Position der Kugel und des Stellantriebs vor der Montage korrekt eingestellt sind. Der Stellantrieb wird mit zwei Adaptern geliefert, um den Stellantrieb mit der Ventilwelle zu verbinden. Montieren Sie den Stellantrieb mit den mitgelieferten Schrauben am Hahn. Zwischen beiden Flanschen sollte kein Spiel vorhanden sein. Verwenden Sie unser Sortiment an Fittings, um den Hahn an Ihr vorhandenes Rohrleitungssystem anzuschließen.

Hinweis: Dieses Produkt wird in Einzelteilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
