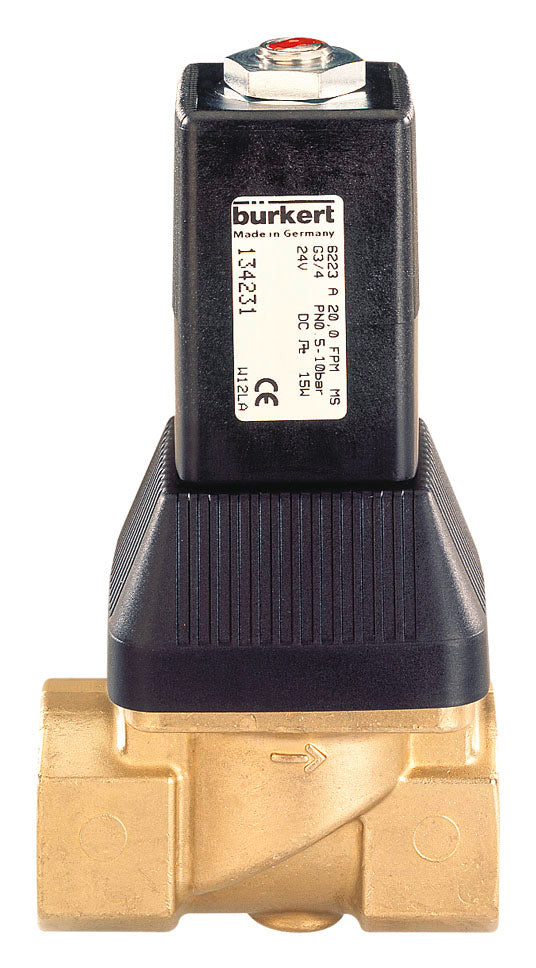

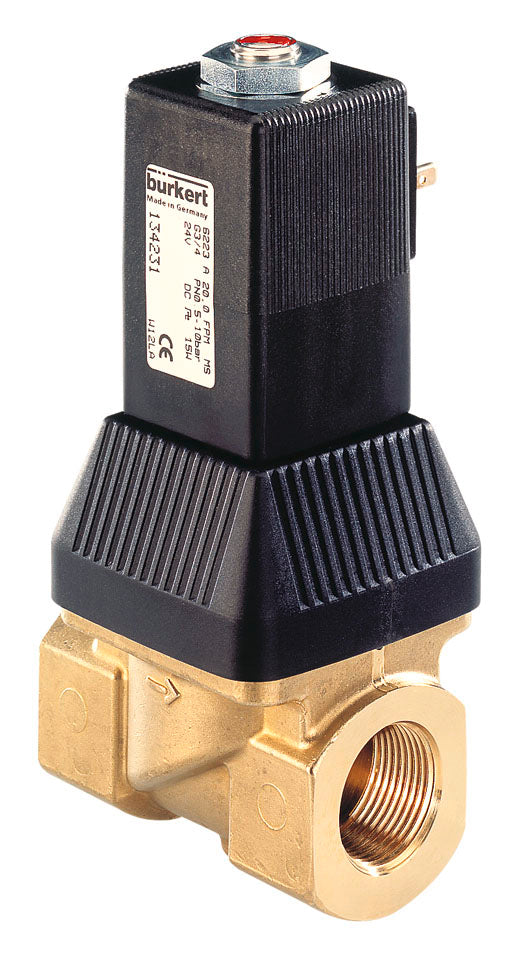

G1'' Messing 24VDC Proportional-Magnetventil 6223 222477

Indirekt wirkendes 2/2-Wege-Magnetventil von Bürkert mit G1'' Innengewinde und 24V DC (Gleichstrom) Spule. Konzipiert für proportionale Durchflussregelung durch ein PWM-Signal. Das Tastverhältnis des Signals bestimmt den Spulenstrom, der direkt mit der Stößelposition korreliert. Optional kann das Ventil auch mit Gleichspannung betrieben werden. Das Ventil hat ein Messinggehäuse mit FKM-Dichtung und einer Nennweite von 20 mm. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird. Geeignet für Anlagen mit einem Differenzdruck von 0,5-10 bar und einer maximalen Temperatur von 90°C. Das Ventil hat einen Kv-Wert von 5,4 m3/h, dies entspricht einer Durchflussmenge von 90 l/min bei einem Differenzdruck von 1 bar (für Wasser). Das Messinggehäuse ist langlebig, für neutrale Flüssigkeiten geeignet und beständig gegen viele Chemikalien. Die FKM-Dichtung (Fluorkautschuk oder Viton) hat hervorragende chemische Eigenschaften und ist für die meisten Öle und Lösungsmittel geeignet, kann aber nicht mit heißem Wasser oder Dampf umgehen. Bitte beachten Sie, dass die inneren Teile des Ventils, wie z. B. der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Berührung kommen und chemisch verträglich sein müssen. Konsultieren Sie unsere chemische Beständigkeitstabelle, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil kann mit Hilfe eines digitalen Reglers, wie z. B. den Bürkert-Typen 8605 oder 8611, proportional gesteuert werden. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.

Wichtige Vorteile

• Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
• Geeignet für Proportionalregelung mit PWM für größere Durchflussmengen
• Sehr gute Durchflusseigenschaften dank der geringen Hysterese und der guten Betriebsempfindlichkeit
• Es kann auch als normales, vollständig geöffnetes/geschlossenes Ventil funktionieren.
• Bürkert-Design: bewährte Zuverlässigkeit und Langlebigkeit

Baureihe 6223

Das Bürkert 6223 ist ein indirekt betätigtes, proportional gesteuertes Ventil und wird in erster Linie zur Durchflussregelung bei großen Durchflussmengen mit relativ hohen Öffnungs- und Schließfrequenzen eingesetzt. Zum Öffnen und Schließen nutzt das Ventil den Druckunterschied zwischen dem Einlass- und dem Auslassanschluss. Daher ist immer eine minimale Druckdifferenz erforderlich. Das Ventil arbeitet mit einem Druck von 0,5 bis 10 bar und die Anschlussgröße variiert von 3/8" bis 1". Die Düsengrößen können DN 10, DN 13 oder DN 20 sein. Der Durchfluss kann mit einem digitalen Regler (z. B. Bürkert 8605 oder 8611) geregelt werden. Bitte beachten Sie, dass die Größe des Ventils bei Durchflussregelungen von größerer Bedeutung sein kann. Wenn Sie wissen möchten, welches Ventil Sie wählen sollten und ob das 6223-Ventil das richtige für Sie ist, lesen Sie bitte unseren Artikel über Proportionalmagnetventile oder wenden Sie sich an unseren technischen Support.

Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann daher leider nicht zurückgegeben werden.
