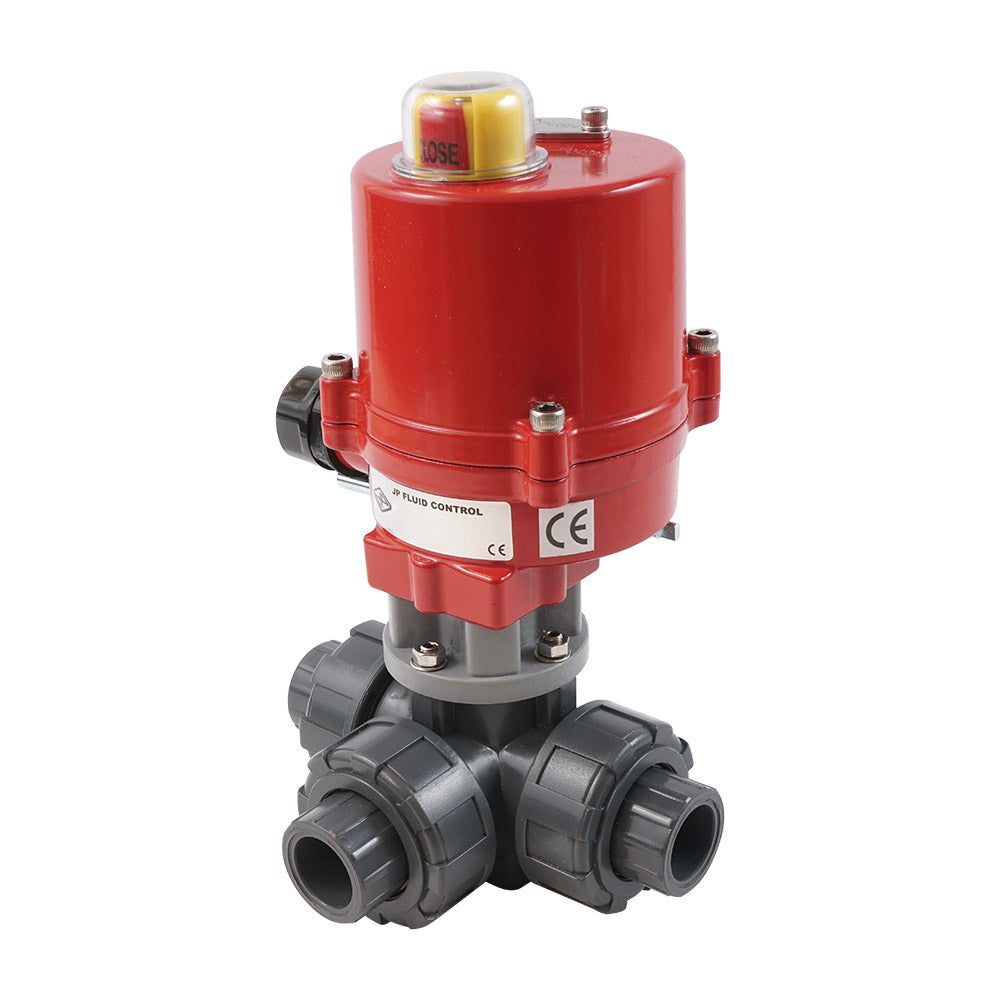

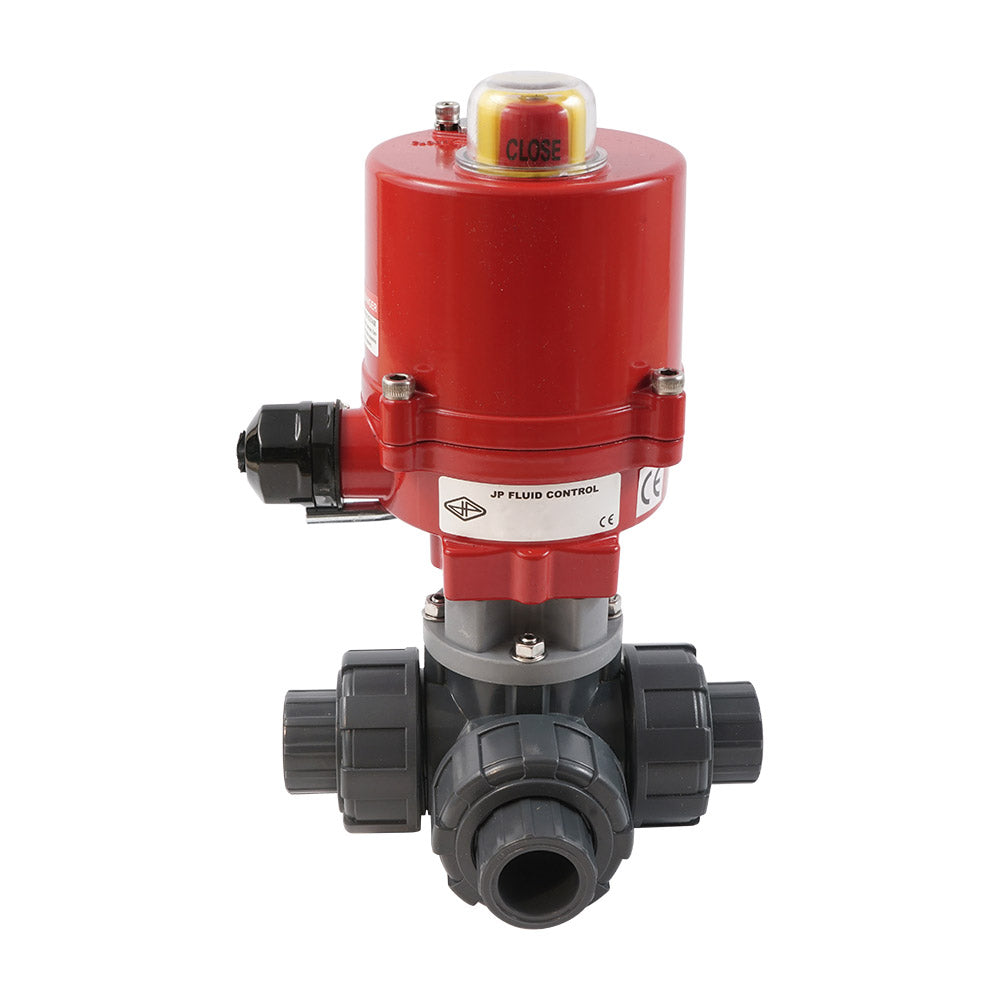

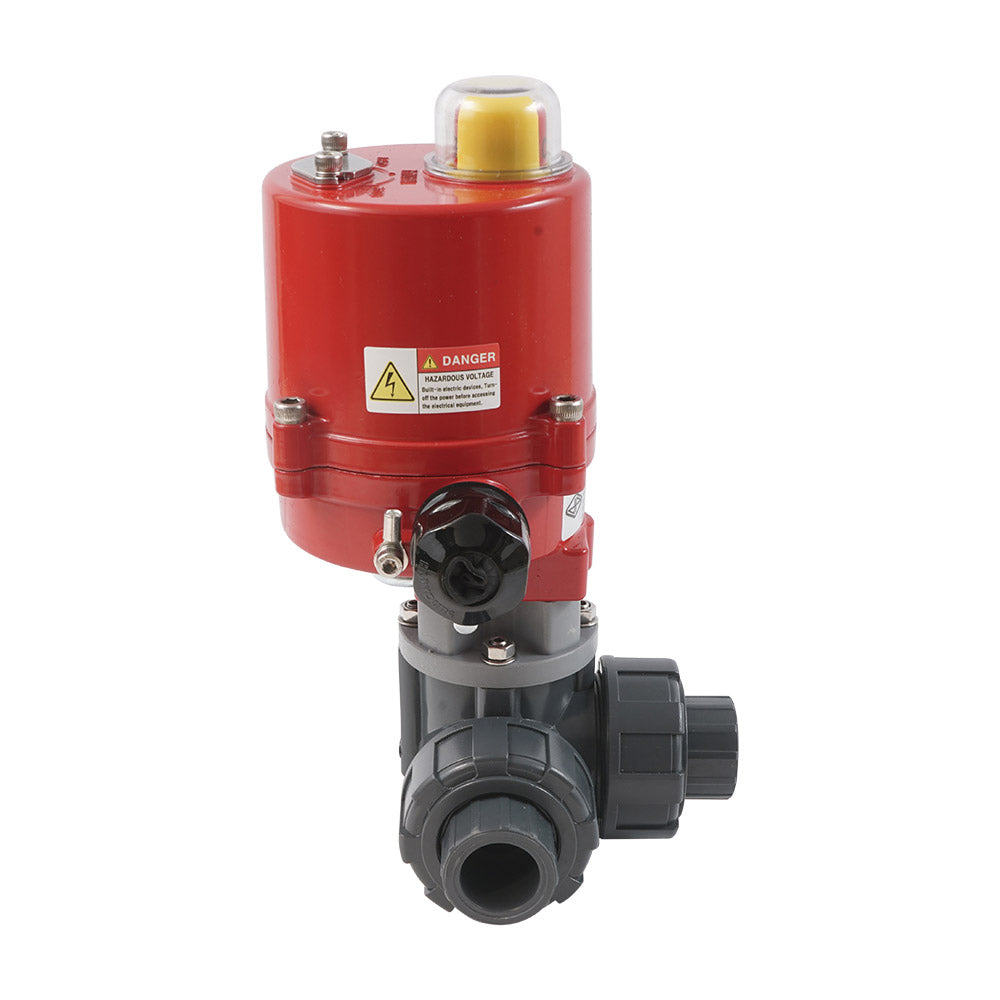

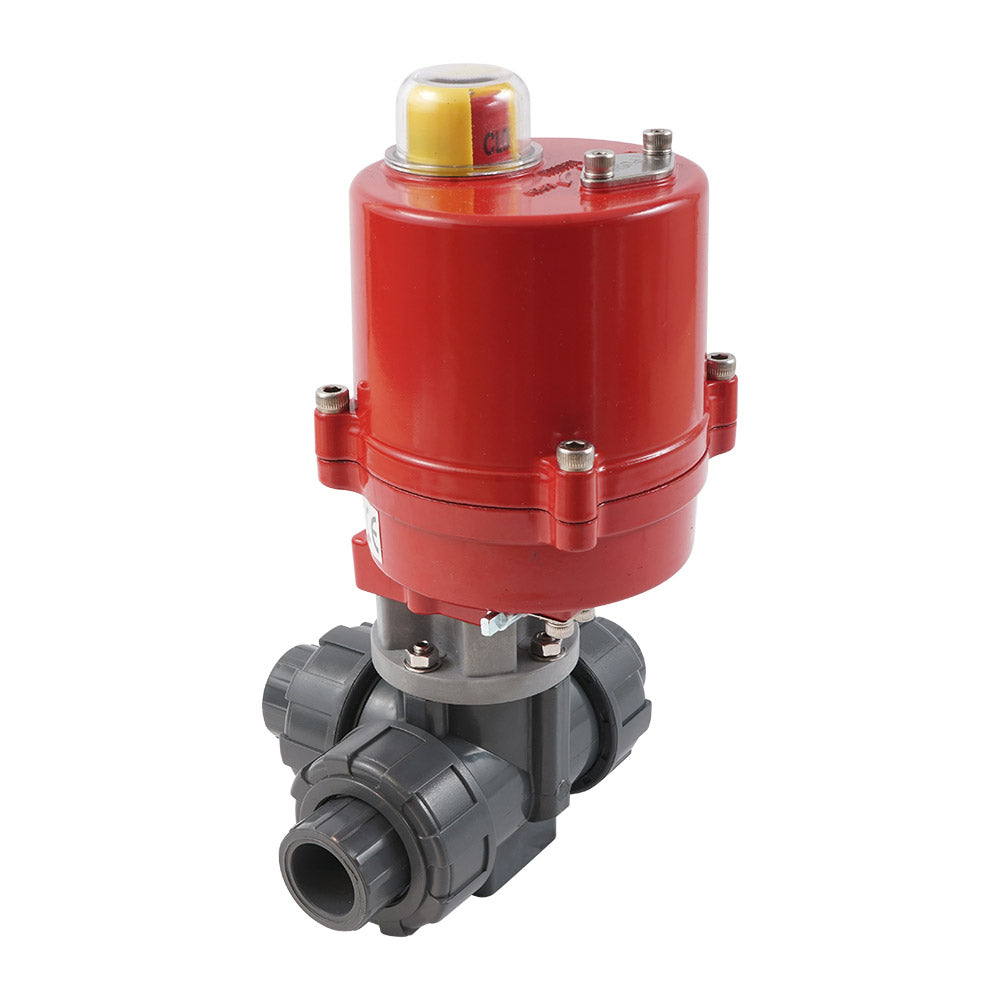

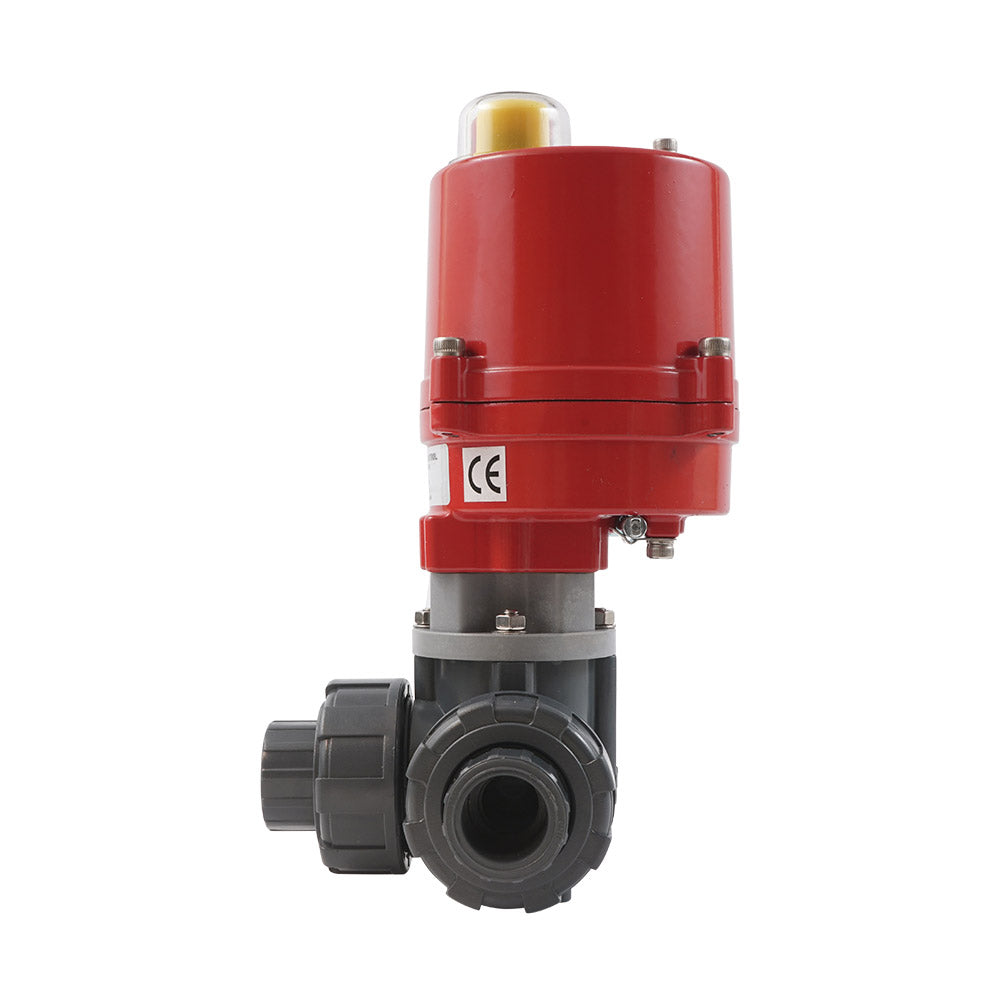

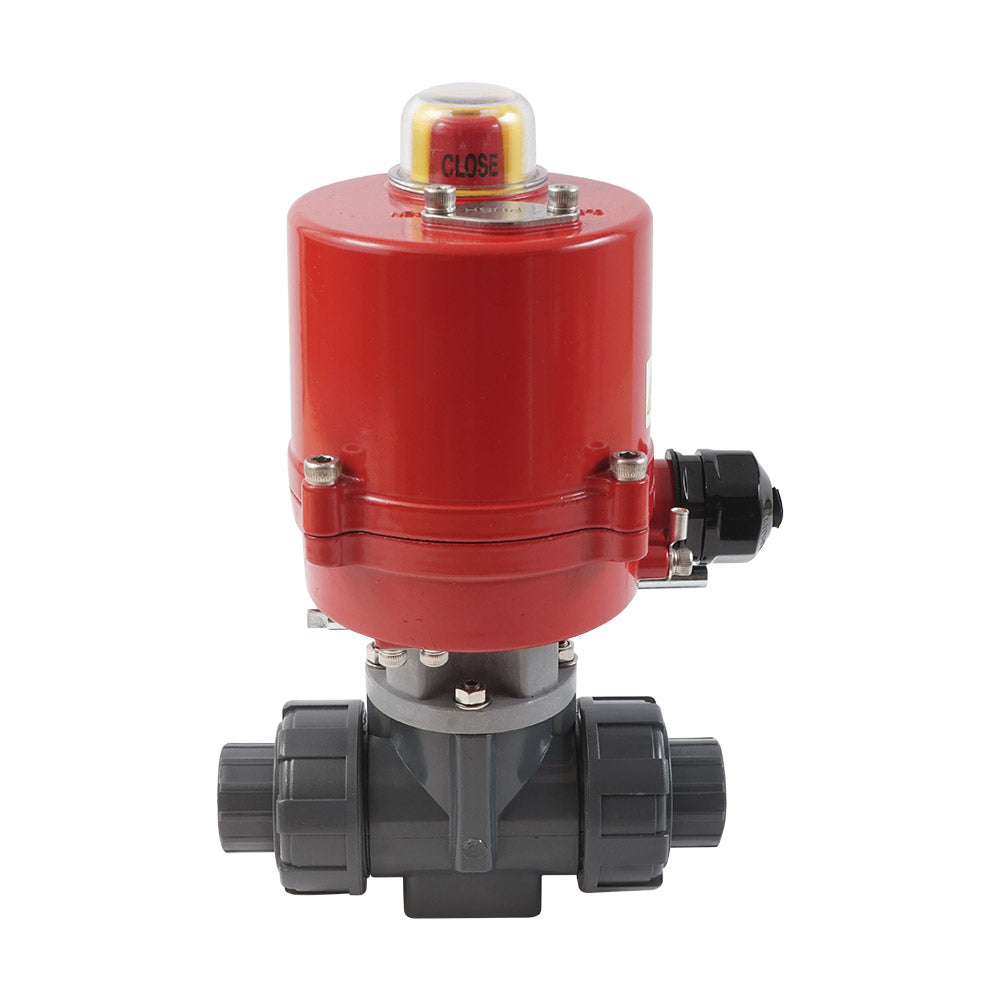

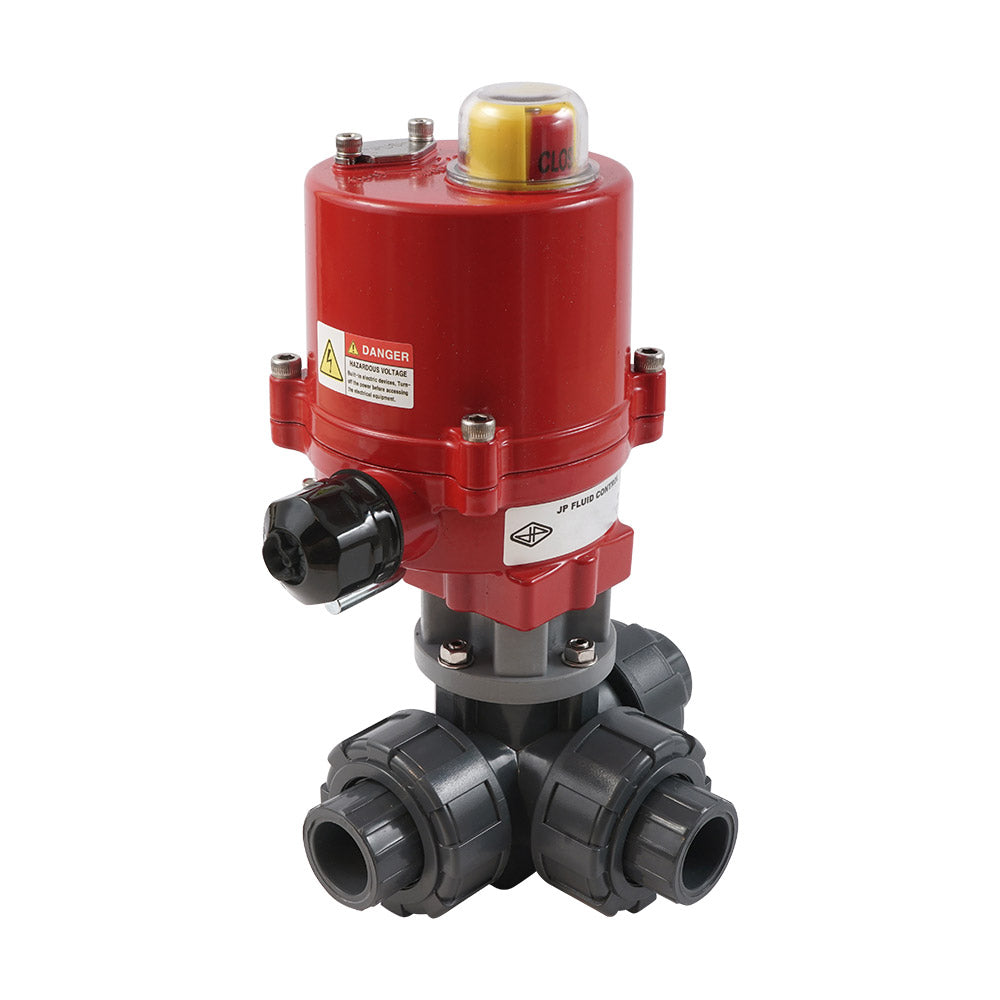

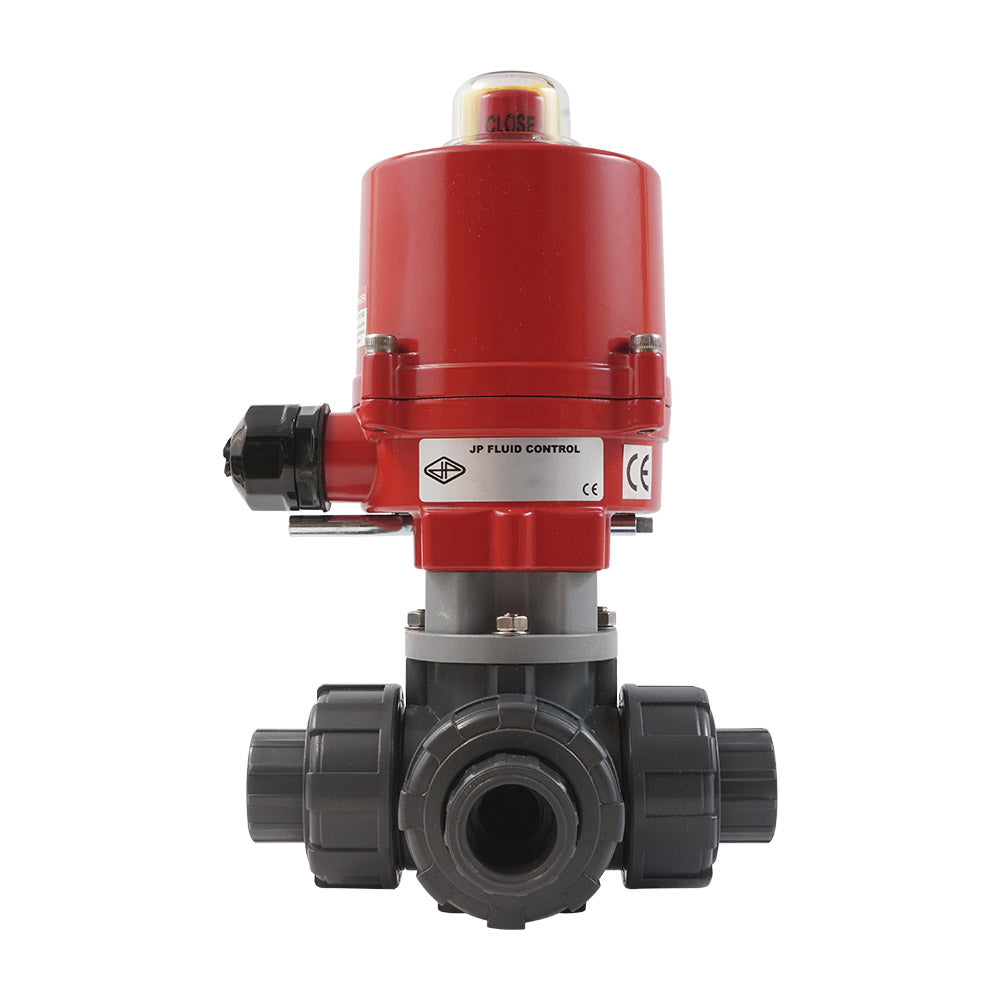

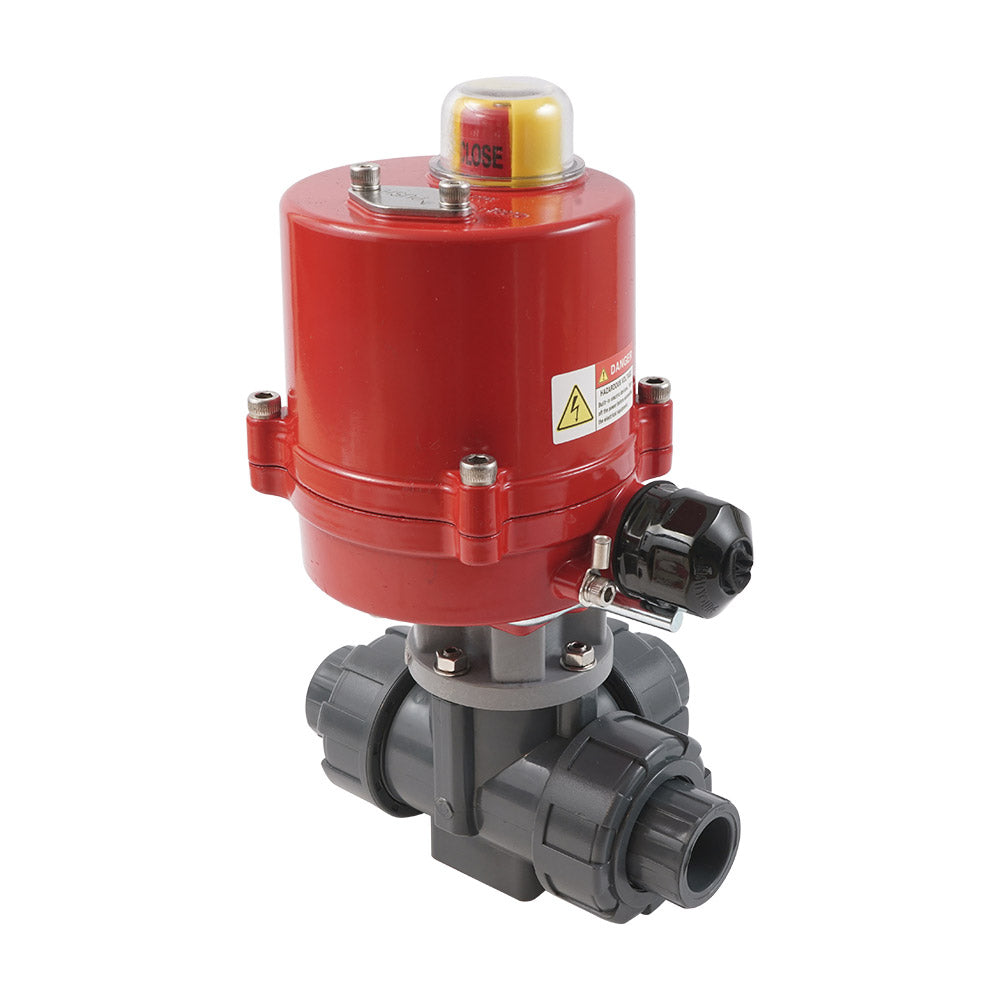

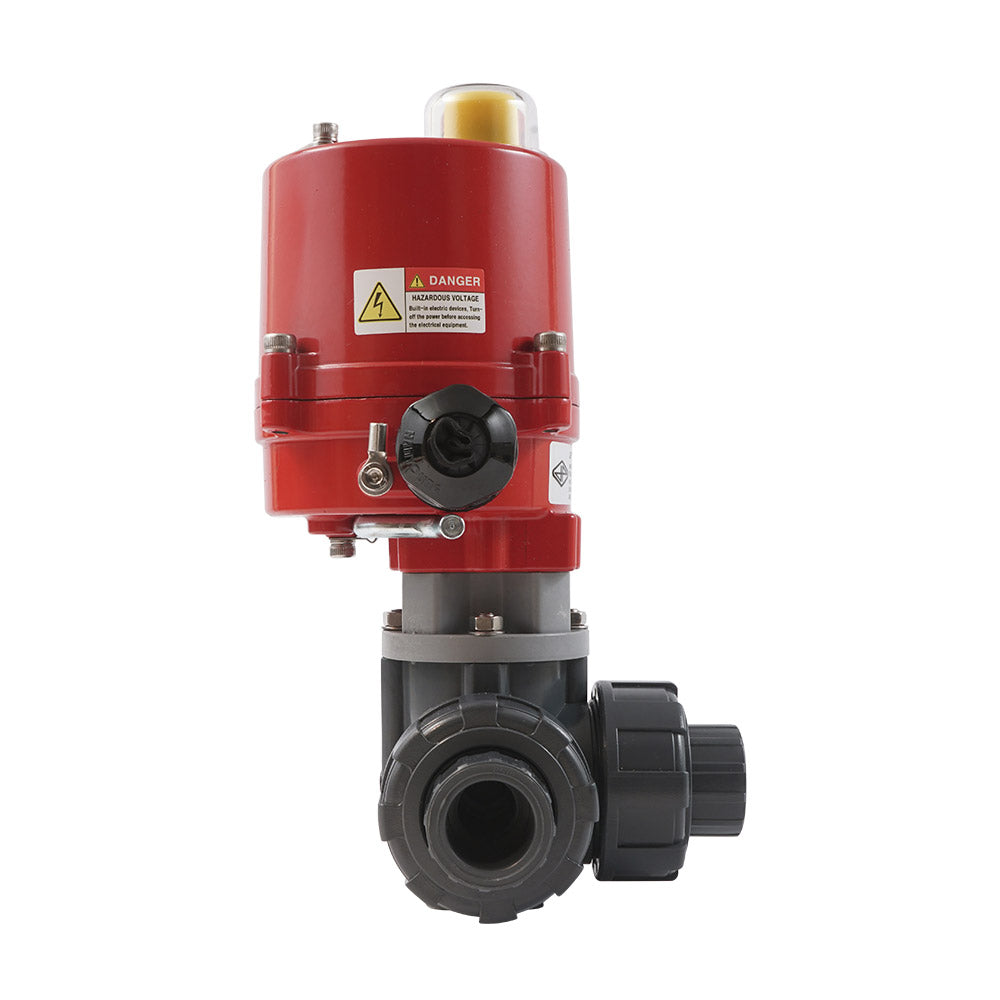

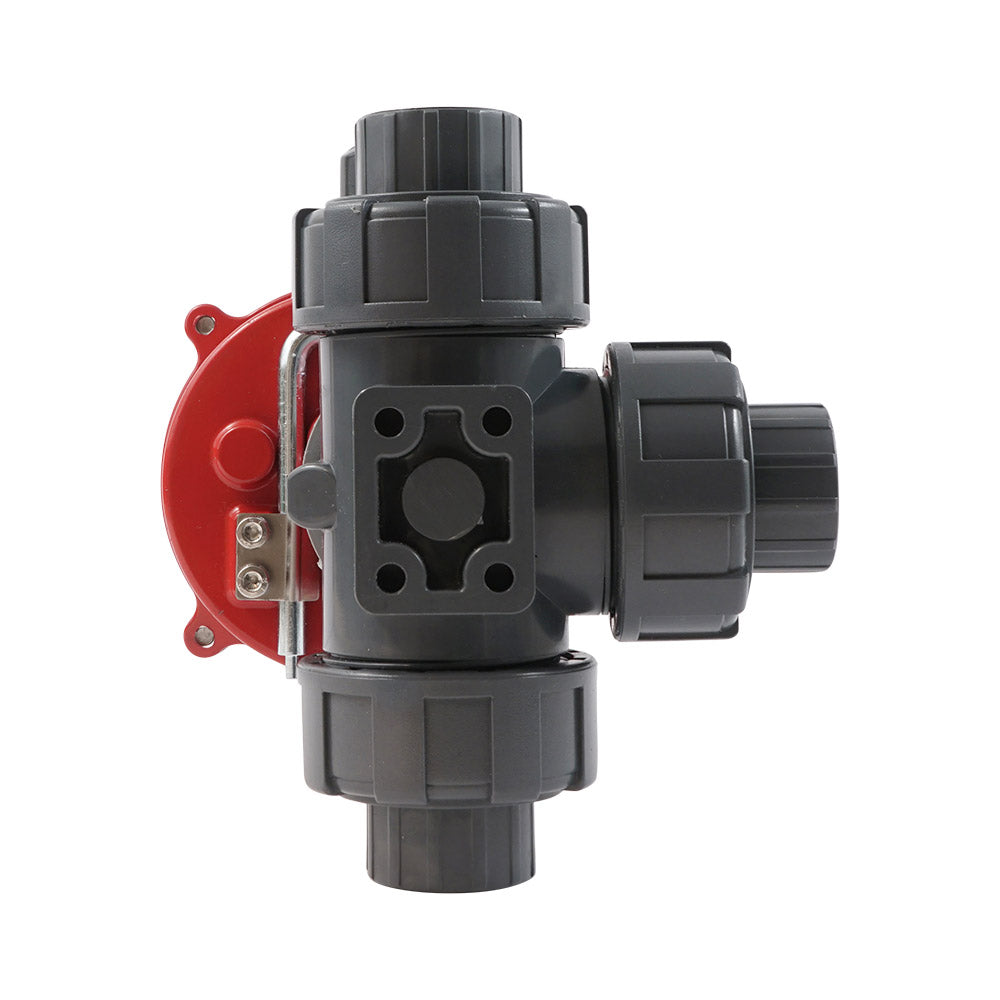

G1'' T-Bohrung 3-Wege-PVC-Elektro-Kugelhahn 100-240 V AC PTFE/EPDM

Dieser robuste und energieeffiziente elektrische 3-Wege (T-Bohrung) PVC-Kugelhahn von Tameson kann für die Durchflussregelung mit kontaminiertem Wasser oder korrosiven Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder) verwendet werden. Das Ventil hat G 1 Zoll Innengewindeanschlüsse. Dies ist BSPP (British Standard Pipe Parallel). Das Ventilgehäuse und die Kugel sind aus PVC-U gefertigt. Die Dichtungen sind aus PTFE/EPDM gefertigt. Das Ventil hat eine 22 mm Bohrung, mit einem Kv-Wert von 12 m³/h (Cv = 13.87 gpm). Kv drückt die Durchflussrate von Wasser in m³/h bei einem Druckabfall von einem bar aus. Das Ventil kann einen Druck von bis zu 10 bar bei 20°C (145 psi bei 68°F) verarbeiten. Geeignet für Temperaturen von 0 bis 60°C (32 bis 140°F).

Der Aktuator kann mit Wechselstrom (50/60Hz) von 100 Volt bis 240 Volt verwendet werden. Der Aktuator zieht nominal 0,1A und maximal 0,2A bei maximalem Drehmoment. Der Antrieb hat ein robustes Aluminiumgehäuse (IP67, vorausgesetzt, dass ein geeignetes Kabel angeschlossen ist) und liefert maximal 40 Nm Drehmoment. Das Ventil dreht von 0 bis 90 Grad in 8 Sekunden. Der Antrieb ist mit zwei zusätzlichen Endschaltern für Positionsrückmeldung ausgestattet. Die Endschalter sind bei 0 und 90 Grad positioniert. Bei Bedarf kann die Winkelposition der Schalter vom Benutzer eingestellt werden. Eine mechanische Positionsanzeige an der Oberseite des Antriebs zeigt die Ventilposition an. Der Antrieb ist mit einer Handhilfsbetätigung ausgestattet. Wird unmontiert geliefert, einschließlich Kugelhahn (V3KJN), Antrieb (AG-040-A) und Montagematerial.

Vorteile:

• Schaltzeit nur 8 Sekunden
• Starkes IP67 Gehäuse des Aktuators
• Geeignet für Stromversorgungen von 100 bis 240V AC
• Zwei zusätzliche Endschalter für Positionsrückmeldung
• Handhilfsbetätigung
• Klarer visueller Positionsanzeiger

Bohrung und Schaltungsfunktion

Die Kugel hat eine T-Bohrung. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Kreisläufen umschalten oder alle drei Rohre verbinden.

Schematische Darstellung der Schaltungsfunktion von T-Bohrungsventilen

Elektrisches Anschlussbild

Der Aktuator kann mit Wechselstrom (50/60Hz) von 100 Volt bis 240 Volt verwendet werden. Der Aktuator zieht nominal 0,1A und maximal 0,2A bei maximalem Drehmoment. Um ein Kabel an den Aktuator anzuschließen, muss die Abdeckung mit vier Schrauben entfernt werden. Das System arbeitet mit 3-Punkt-Regelung. Klemme 1 und 2 sind dauerhaft mit der Stromversorgung verbunden. Klemme 3 und 4 werden zum Schließen oder Öffnen des Ventils verwendet. Das Signal (Phase/Nullleiter) an Klemme 3 und 4 muss dasselbe sein wie an Klemme 2. Schließen Sie niemals 3 und 4 gleichzeitig an, um Kurzschlüsse und Schäden zu vermeiden. Der Antrieb hat zwei interne Endschalter, die die Motorleistung an den Endpositionen (0° und 90°) unterbrechen, sodass keine Energie verbraucht wird, wenn das Ventil vollständig geöffnet oder vollständig geschlossen ist. Diese Schalter sind werkseitig eingestellt und nicht vom Benutzer einstellbar. Zusätzlich gibt es zwei Hilfsschalter für externe Positionsrückmeldung (z.B. an eine SPS oder eine Kontrollleuchte). Die Winkelposition der Hilfsschalter kann vom Benutzer eingestellt werden; die Motorabschaltschalter nicht. Schließen Sie immer die Erdung an und verwenden Sie die Rohre nicht als Erdung.

Elektrischer Schaltplan des AG-040-A Aktuators.

Montage

Stellen Sie sicher, dass die Position der Kugel und des Aktuators vor der Montage richtig eingestellt sind. Der Aktuator wird mit zwei Adaptern geliefert, um den Aktuator mit der Ventilwelle zu verbinden. Montieren Sie den Aktuator mit den mitgelieferten Schrauben an der Ventil. Es darf kein Spiel zwischen beiden Flanschen bestehen. Verwenden Sie unser Sortiment an Fittings, um das Ventil an Ihre vorhandenen Rohrleitungen anzuschließen.

Hinweis: Dieses Produkt wird in separaten Teilen geliefert, jedoch mit dem erforderlichen Montagematerial.
