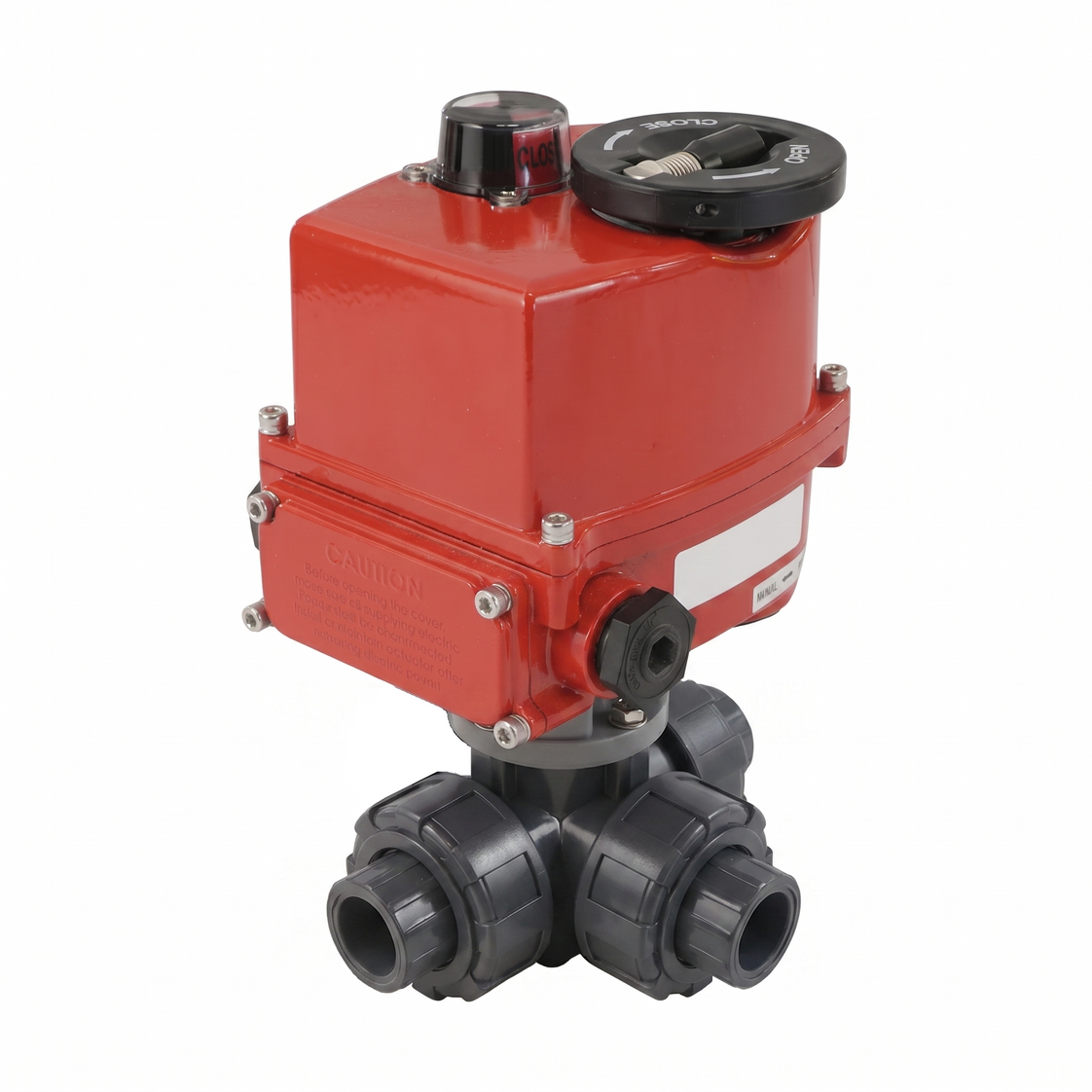

G2-1/2'' L-Bohrung 3-Wege-PVC-modulierendes elektrisches Kugelhahn 24 V AC/DC

Dieser modulierende elektrische Antrieb wird in Kombination mit einem 3-Wege-L-Bohrung-PVC-Kugelhahn angeboten. Das Ventil hat G 2-1/2 Zoll Innengewindeanschlüsse. Dies ist BSPP (British Standard Pipe Parallel). Das Ventil hat eine Bohrung von 50 mm mit einem Kv-Wert von 47 m³/h (Cv = 54,33 gpm). Kv drückt die Durchflussrate von Wasser in m³/h bei einem Druckabfall von einem bar aus. Das Ventil kann einen Druck von bis zu 10 bar bei 20°C (145 psi bei 68°F) verarbeiten. Geeignet für Temperaturen von 0 bis 60°C (32 bis 140°F). Das Ventil ist für Anwendungen mit verschmutztem Wasser oder korrosiven Medien, wie Chloridlösungen (Meerwasser oder Schwimmbäder), geeignet. Das Ventilgehäuse und die Kugel sind aus PVC-U gefertigt. Die Dichtungen sind aus PTFE/EPDM gefertigt.

Der Antrieb kann das Ventil von 0-90 Grad mit einem Betriebsdrehmoment von 40 Nm (höheres Bremsmoment, siehe Handbuch) in 13 Sekunden drehen. Benötigt eine Versorgungsspannung von 24 V AC/DC, verfügt über einen S2 Kurzzeitbetrieb (10 Min. - siehe Handbuch) und wird mit einer visuellen Positionsanzeige auf der Oberseite des Geräts geliefert, um die Ventilposition deutlich zu erkennen. Als modulierender Antrieb ist er mit einem digitalen Positionierungssystem (DPS) ausgestattet, was bedeutet, dass er das Ventil beliebig zwischen 0-90 Grad positionieren kann. Benötigt ein Steuersignal von 4-20 mA (und 0-10V, 2-10V) zur Positionierung. Mit dem langlebigen Polyamid-Gehäuse (PA) des Aktuators bietet das Gerät einen Schutz von IP67 für eine Umgebungstemperatur von -10°C bis 50°C (14°F bis 122°F).

Lesen Sie die Anleitung sorgfältig durch, bevor Sie den Antrieb anschließen. Wird unmontiert geliefert, inklusive Kugelhahn (V3KKS), Antrieb (AG-540-B-DPS) und Montagematerial.

Vorteile:

• Es ist ein modulierender Antrieb mit einem digitalen Positionierungssystem (DPS), um das Ventil beliebig zwischen 0-90 Grad mit einem Steuersignal von 4-20 mA zu positionieren
• Der Antrieb hat ein robustes IP67-Gehäuse
• Der Antrieb hat eine klare visuelle Anzeige zur Anzeige der Ventilposition

Nachteile:

• Im Vergleich zu einem pneumatischen Antrieb gleicher Größe ist die Betriebsgeschwindigkeit langsamer

Bohrung und Schaltung Funktion

Die Kugel hat einen L-Port. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Schaltungen wechseln.

Schematische Zeichnung der Schaltfunktion von L-Bohrung Ventilen

Elektrisches Anschlussbild

Der Antrieb verfügt über ein 10-poliges Verkabelungssystem, das zwischen essentieller Stromversorgung und optionalen Rückkopplungsfunktionen aufgeteilt ist. Für den Grundbetrieb bieten die Klemmen 1, 2 und 3 eine Erdung und eine 24V AC/DC-Stromversorgung mit automatischer Spannungsdetektion. Klemmen 4 und 5 empfangen ein modulierendes Eingangssignal, das standardmäßig auf 4-20 mA eingestellt ist, aber auf 0-10V oder 2-10V konfiguriert werden kann. Zur Fernüberwachung bieten die Klemmen 6 und 7 ein kontinuierliches Positionsrückkopplungssignal, typischerweise 4-20 mA. Niemals darf externe Spannung an diese Rückkopplungspins angelegt werden, um dauerhafte Schäden zu vermeiden. Schließlich verwenden die Klemmen 8, 9 und 10 eine gemeinsame Quelle, um diskrete "Öffnen"- oder "Schließen"-Statusbestätigungen über Endschalter zu liefern.

Elektrisches Anschlussbild des AG-540-B-DPS-Aktuators.

Montage

Stellen Sie sicher, dass die Position der Kugel und des Aktuators vor der Montage richtig eingestellt sind. Der Aktuator wird mit zwei Adaptern geliefert, um den Aktuator mit der Ventilwelle zu verbinden. Montieren Sie den Aktuator mit den mitgelieferten Schrauben an der Ventil. Es darf kein Spiel zwischen beiden Flanschen bestehen. Verwenden Sie unser Sortiment an Fittings, um das Ventil an Ihre vorhandenen Rohrleitungen anzuschließen.

Hinweis: Dieses Produkt wird in separaten Teilen geliefert, jedoch mit dem erforderlichen Montagematerial.
