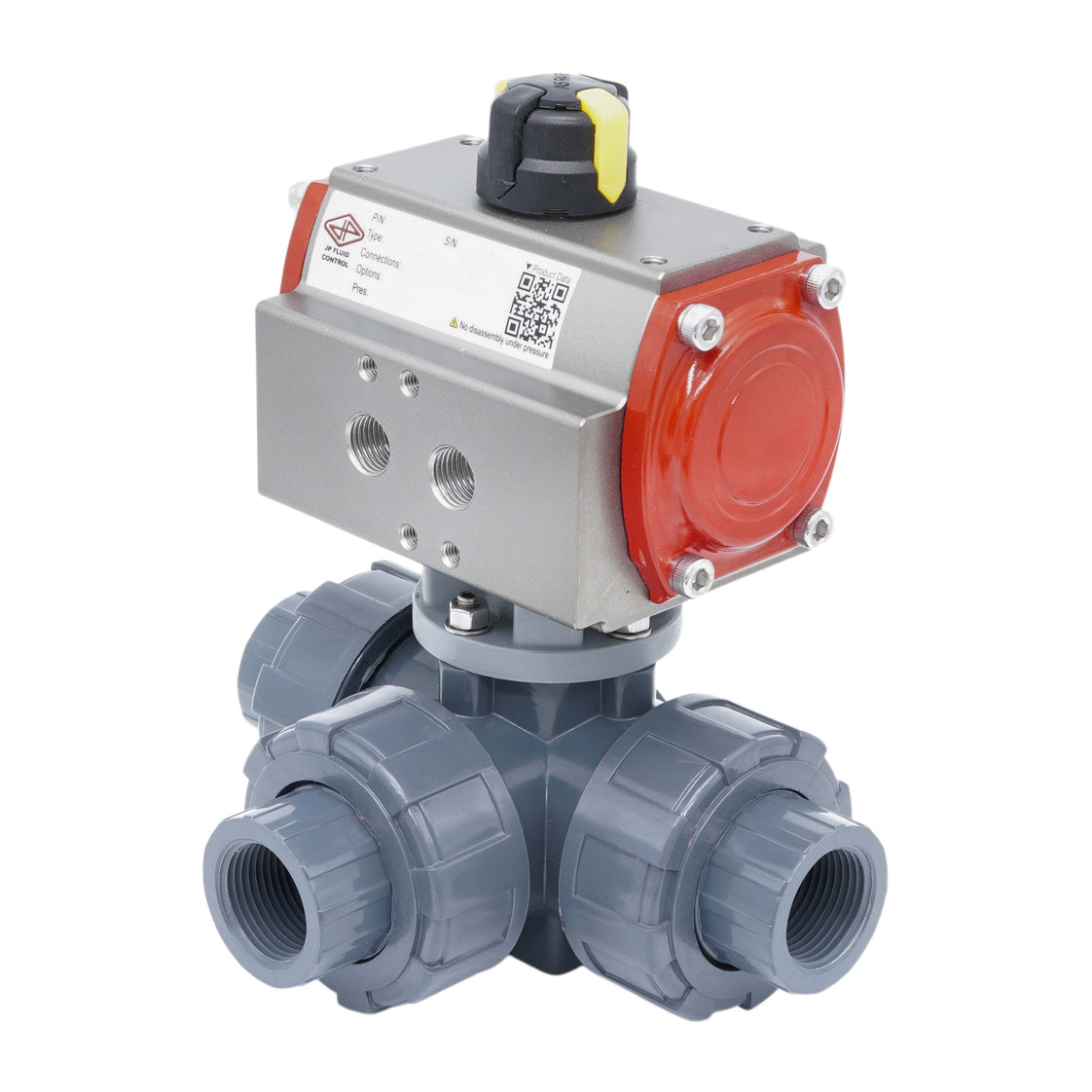

G2-1/2'' 3-Wege PVC-Pneumatikkugelhahn T-Bohrung federgeschlossen

Dieser 3-Wege-Kugelhahn wird pneumatisch betätigt und hat eine Bohrung von 50 mm. Der Hahn hat G 2-1/2 Zoll Innengewinde-Anschlüsse. Dies ist BSPP (British Standard Pipe Parallel). Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Der Hahn ist sehr gut geeignet für verunreinigtes Wasser oder korrosive Medien, wie z. B. Chloridlösungen (Meerwasser oder Schwimmbäder). Darüber hinaus sind das PVC-U-Gehäuse und die PTFE/EPDM-Dichtungen für Salzlösungen, verdünnte Säuren und Basen sowie polare Lösungsmittel wie Alkohole geeignet. Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe entnehmen Sie die Informationen für spezifische Medien der Chemikalienbeständigkeitstabelle. Der Hahn hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Der Hahn kann in einem Temperaturbereich von 0 bis 60°C (32 bis 140°F) eingesetzt werden. Der Hahn hat einen Kv-Wert von 80 m³/h bei einem Differenzdruck von 1 bar (Cv = 92,48 gpm). Der Kv-Wert gibt die Durchflussrate von Wasser in m³/h bei einem Druckabfall von einem bar an.

Der Antrieb verfügt über einen robusten, federgeschlossenen Zahnstangen- und Ritzel-Mechanismus mit einem 35-Mikron hart-eloxierten Aluminiumgehäuse. Der pneumatische Eingangsdruckbereich beträgt 3 bis 8 bar (43 bis 116 psi). Darüber hinaus verfügt er über eine Namur-1/4-Zoll-Schnittstelle für Magnetventile und eine 80 x 30 mm-Schnittstelle für VDI/VDE 3845-Endschalterboxen. Wird unmontiert geliefert, einschließlich Kugelhahn (V3KJT), Antrieb (V3JM2/PR04A) und Montagezubehör.

Vorteile:

• Direktmontage von 1/4-Namur-Magnetventil möglich
• Klarer mechanischer Positionsanzeiger oben zeigt die Ventilstellung
• Schnelles Öffnen/Schließen
• Einfachwirkend spart Druckluft und das Ventil kehrt bei Luft- oder Stromausfall in die Ausgangsstellung zurück
• Kann mit einer Endschalterbox ausgestattet werden (VDI/VDE 3845 80 x 30 mm)
• Geringere Anfangsinvestitionskosten als eine elektrische Version

Nachteile:

• Einfachwirkend bietet weniger Kontrolle als doppelt wirkend Antriebe

Bohrung und Schaltfunktion

Die Kugel hat einen T-Port. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Kreisläufen wechseln oder alle drei Rohre verbinden.

Schematische Darstellung der Schaltfunktion von T-Bohrung-Ventilen

Tameson 3-Wege PVC-Kugelhähne

Die Serie umfasst zuverlässige 3-Wege-Kugelhähne mit einem L-Port oder T-Port. Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Das Ventil ist für verunreinigtes Wasser oder korrosive Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder) ausgelegt. Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe entnehmen Sie die Informationen für spezifische Medien der Chemikalienbeständigkeitstabelle. Der Hahn hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Geeignet für Temperaturen zwischen 0 und 60°C (32°F und 140°F). Die Kugelhähne haben einen ISO 5211-Oberflansch (von F03 bis max. F07), der die Montage eines Antriebs ermöglicht.

JP Fluid Control Pneumatikantriebe

JP Fluid Control Zahnstangen- und Ritzel-Pneumatikantriebe sind für den Betrieb von Vierteldrehventilen wie Absperrklappen und Kugelhähnen ausgelegt und bieten sowohl Ein/Aus- als auch modulierende Möglichkeiten. Mit einem langlebigen eloxierten Aluminiumgehäuse liefern diese Antriebe ein Drehmoment von bis zu 900 Nm (664 ft-lbf) mit einem konstanten Drehmomentmerkmal über den Schwenkbereich. Für Präzision und Langlebigkeit ausgelegt, haben sie eine Lebensdauer von 500.000 Zyklen und gewährleisten eine zuverlässige und sichere Ventilsteuerung. Nach der Montage wird jeder Antrieb auf einem vollautomatischen Prüfstand rigoros getestet, was sie für ein breites Spektrum industrieller Anwendungen geeignet macht.
