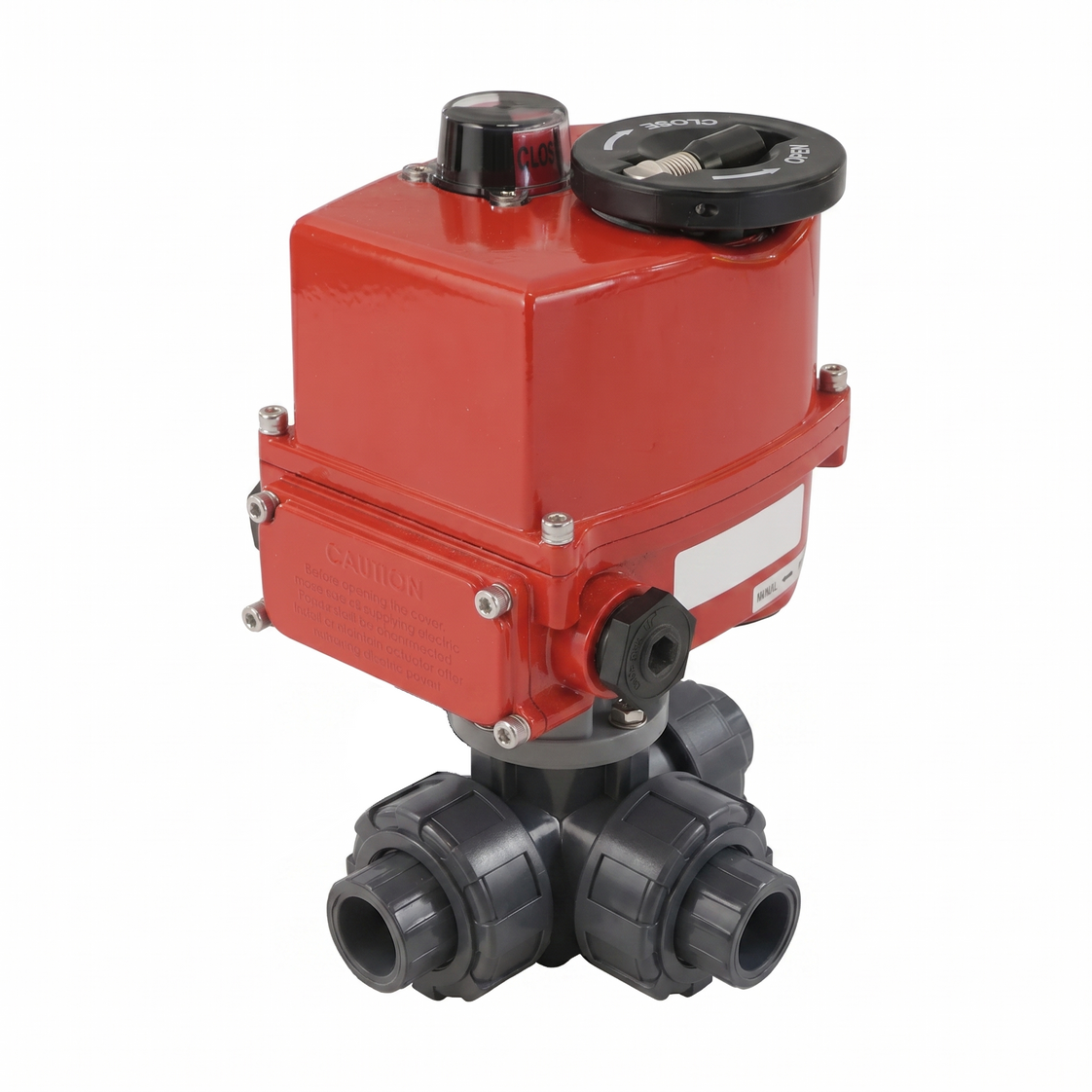

G2'' 3-Wege PVC Modulierender Elektrischer Kugelhahn L-Bohrung 24 V AC/DC

Dieser modulierende elektrische Stellantrieb wird in Kombination mit einem 3-Wege-L-Bohrung PVC-Kugelhahn angeboten. Das Ventil verfügt über G 2 Zoll Innengewinde-Anschlüsse. Dies ist BSPP (British Standard Pipe Parallel). Das Ventil hat eine Bohrung von 38 mm, mit einem Kv-Wert von 42 m³/h (Cv = 48,55 gpm). Kv gibt den Durchfluss von Wasser in m³/h bei einem Druckabfall von einem bar an. Das Ventil kann Drücke bis zu 10 bar bei 20°C (145 psi bei 68°F) standhalten. Es ist für Temperaturen von 0 bis 60°C (32 bis 140°F) geeignet. Das Ventil eignet sich für Anwendungen mit verunreinigtem Wasser oder korrosiven Medien, wie Chloridlösungen (Meerwasser oder Schwimmbäder). Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM.

Der Stellantrieb kann das Ventil von 0-90 Grad mit einem Betriebsdrehmoment von 40 Nm (höheres Brechdrehmoment, bitte Handbuch beachten) in einer Zeit von 13 Sekunden drehen. Er benötigt eine Versorgungsspannung von 24 V AC/DC, hat einen S2-Kurzzeitbetriebszyklus (10 min siehe Handbuch) und wird mit einer visuellen Positionsanzeige oben am Gerät geliefert, um die Ventilstellung deutlich zu erkennen. Als modulierender Stellantrieb ist er mit einem digitalen Positioniersystem (DPS) ausgestattet, das das Ventil zwischen 0-90 Grad positionieren kann. Er benötigt ein Steuersignal von 4-20 mA (und 0-10V, 2-10V) zur Positionierung. Mit dem robusten Polyamid (PA)-Gehäuse des Stellantriebs bietet das Gerät einen Schutz von IP67 für eine Umgebungstemperatur von -10°C bis 50°C (14°F bis 122°F).

Bitte lesen Sie das Handbuch sorgfältig, bevor Sie den Stellantrieb anschließen. Wird unmontiert geliefert, einschließlich Kugelhahn (V3KKQ), Stellantrieb (AG-540-B-DPS) und Montagezubehör.

Vorteile:

• Es handelt sich um einen modulierenden Stellantrieb mit einem digitalen Positioniersystem (DPS), um das Ventil mit einem Steuersignal von 4-20 mA zwischen 0-90 Grad zu positionieren
• Der Stellantrieb verfügt über ein robustes IP67-Gehäuse
• Der Stellantrieb hat eine deutliche visuelle Anzeige zur Erkennung der Ventilstellung

Nachteile:

• Im Vergleich zu einem pneumatischen Stellantrieb gleicher Baugröße ist die Betriebsgeschwindigkeit geringer

Bohrung und Schaltfunktion

Die Kugel hat einen L-Port. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Kreisläufen umschalten.

Schematische Darstellung der Schaltfunktion von L-Bohrung Ventilen

Elektrischer Schaltplan

Der Stellantrieb verfügt über ein 10-Klemmen-Verdrahtungssystem, das zwischen wesentlichen Strom- und optionalen Rückmeldefunktionen aufgeteilt ist. Für den Grundbetrieb stellen Klemmen 1, 2 und 3 eine Masse und eine 24V AC/DC-Stromversorgung mit automatischer Spannungserkennung bereit. Klemmen 4 und 5 empfangen ein modulierendes Eingangssignal, das standardmäßig auf 4-20 mA eingestellt ist, aber auf 0-10V oder 2-10V konfiguriert werden kann. Zur Fernüberwachung liefern Klemmen 6 und 7 ein kontinuierliches Positionsrückmeldesignal, typischerweise 4-20 mA. Externe Spannung darf niemals an diese Rückmeldestifte angelegt werden, um dauerhaften Schaden zu vermeiden. Schließlich verwenden Klemmen 8, 9 und 10 eine gemeinsame Quelle, um diskrete Status-Bestätigungen Offen" oder Geschlossen" über Endschalter bereitzustellen.

Elektrischer Schaltplan des AG-540-B-DPS Stellantriebs.

Montage

Stellen Sie sicher, dass die Position der Kugel und des Stellantriebs vor der Montage korrekt eingestellt sind. Der Stellantrieb wird mit zwei Adaptern geliefert, um den Stellantrieb mit der Ventilwelle zu verbinden. Montieren Sie den Stellantrieb mit den mitgelieferten Schrauben am Ventil. Zwischen beiden Flanschen darf kein Spiel vorhanden sein. Verwenden Sie unser Sortiment an Fittings, um das Ventil mit Ihrer vorhandenen Rohrleitung zu verbinden.

Hinweis: Dieses Produkt wird in einzelnen Teilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
