Glycerin-Manometer G1/2 Anschluss hinten 0 bis 0,6 bar 100mm WIKA

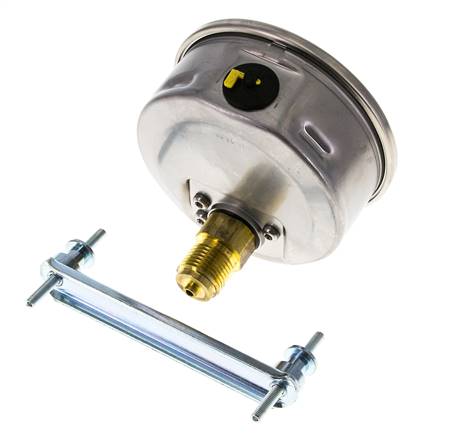

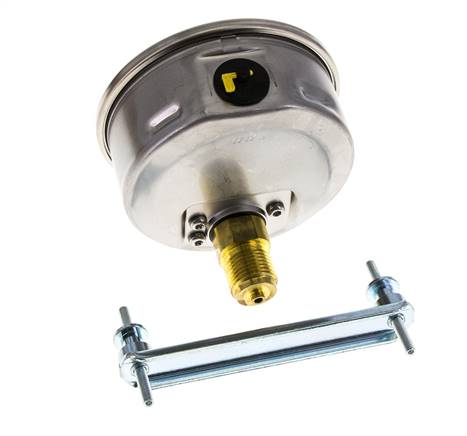

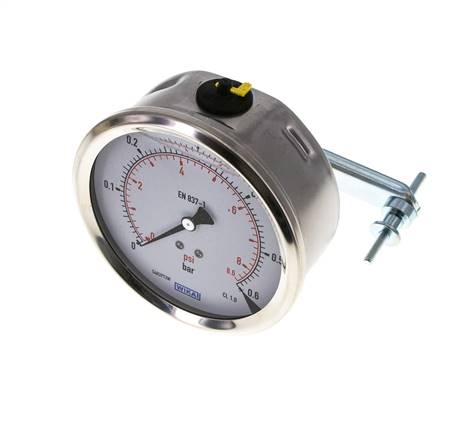

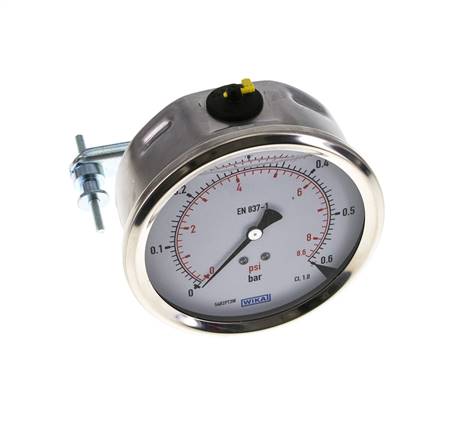

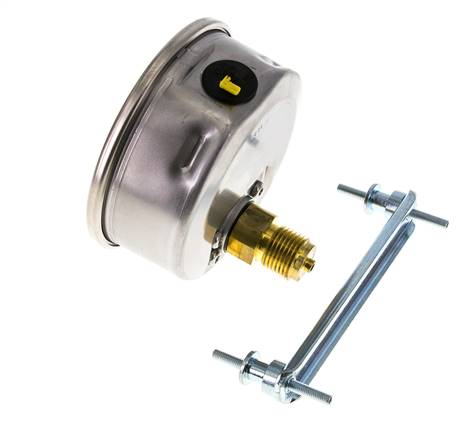

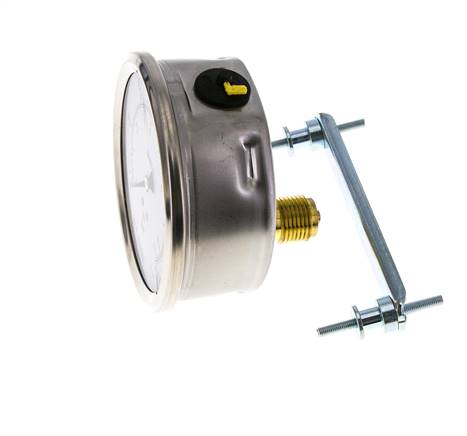

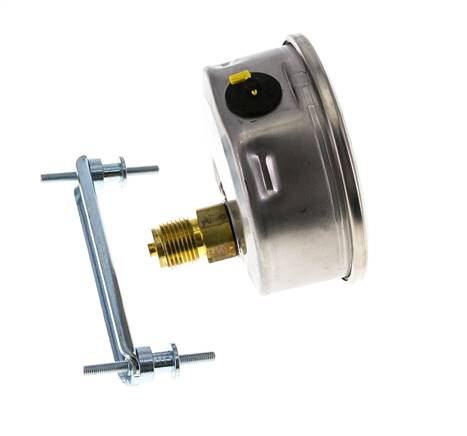

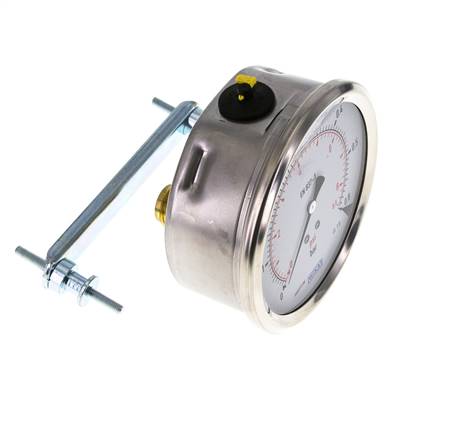

Glyceringefülltes Manometer für den Schalttafeleinbau, 0 bis 0,6 bar (≈8,7 psi) mit 0,01 bar Skalenteilung. Genauigkeitsklasse 1 bedeutet ±1 % der Messspanne, der max. Fehler beträgt also ±0,006 bar über die gesamte Skala. Bei ruhender Belastung den Betriebsdruck auf oder unter 0,44 bar halten (75 % des Skalenendwerts). Bei schwellender Belastung auf oder unter 0,39 bar halten (2/3 des Skalenendwerts). Die Glycerinfüllung dämpft den Zeiger, sodass das Zifferblatt bei Vibrationen und Druckpulsationen ablesbar bleibt. Messglied aus Kupferlegierung und Anschluss aus Messing. Für aggressive Medien ein Manometer mit mediumberührten Teilen aus Edelstahl wählen. Das G 1/2-Gewinde am exzentrischen Rückanschluss hat einen Zentrieransatz für einen Profildichtring. 100 mm Edelstahlgehäuse, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang. -20 bis 60 °C.

Vorteile:

• Bereich 0 bis 0,6 bar, ±0,006 bar max. Fehler (Klasse 1)
• Glycerinfüllung gegen Vibrationen und Pulsationen
• 100 mm Edelstahlgehäuse, IP65
• Doppelskala in bar und psi
• G 1/2 Rückanschluss, Befestigungswinkel im Lieferumfang

Nachteile:

• Messglied aus Kupferlegierung, nicht für aggressive Medien
• Nicht für den Einsatz über 60 °C oder unter -20 °C

Serie:

Glyceringefüllte Manometer für den Schalttafeleinbau mit Edelstahlgehäuse 1.4301, 63 mm oder 100 mm Zifferblatt und Schutzart IP65. Bereiche von -1 bis 0 bar (Vakuum) bis 0 bis 1000 bar. Die Manometer mit 63 mm haben einen zentrischen G 1/4 Rückanschluss und Genauigkeitsklasse 1,6. Die Manometer mit 100 mm haben einen exzentrischen G 1/2 Rückanschluss und Genauigkeitsklasse 1,0. Anschluss aus Messing und Messglied aus Kupferlegierung. Messglied aus Edelstahl 1.4404 (316L) ab 400 bar bei 63-mm-Manometern und ab 100 bar bei 100-mm-Manometern. Klares Kunststofffenster, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). -20 bis 60 °C. Auch mit NPT Gewinde erhältlich.
