Glycerin-Manometer G1/2 Anschluss hinten 0 bis 1000 bar 100mm WIKA

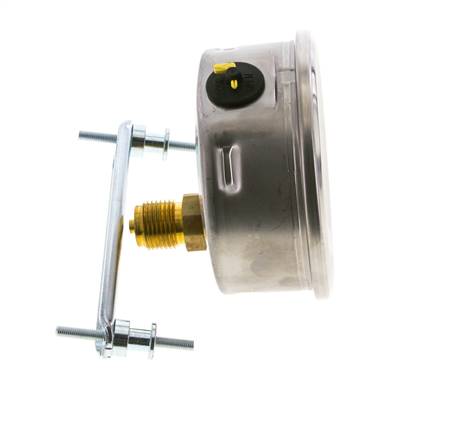

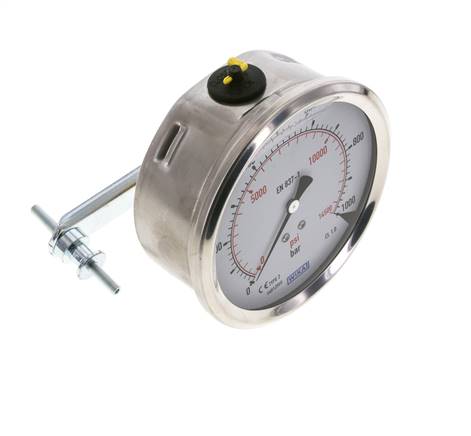

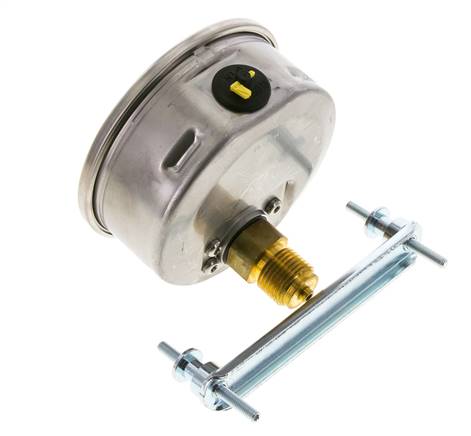

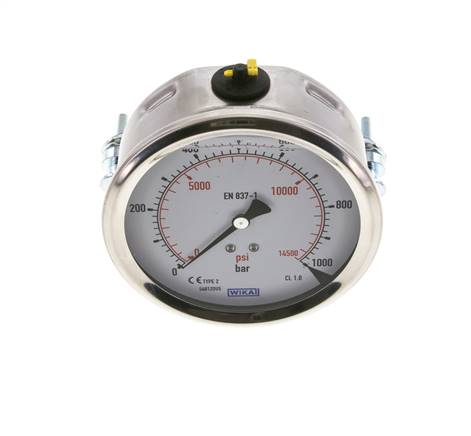

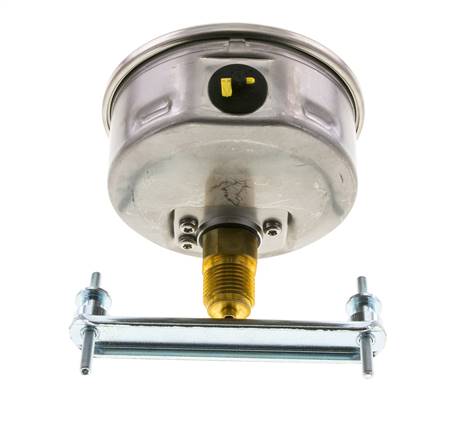

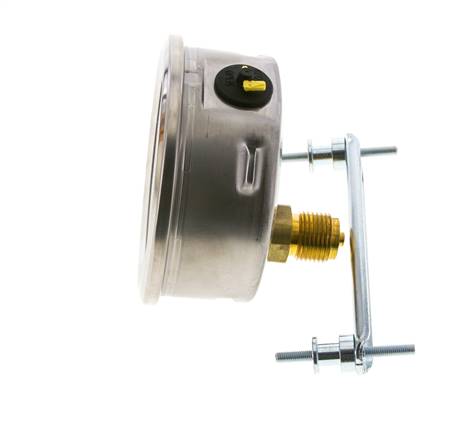

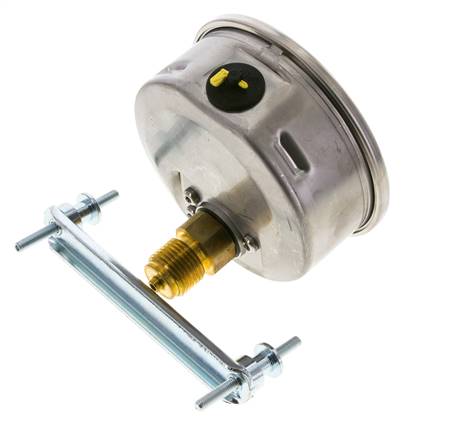

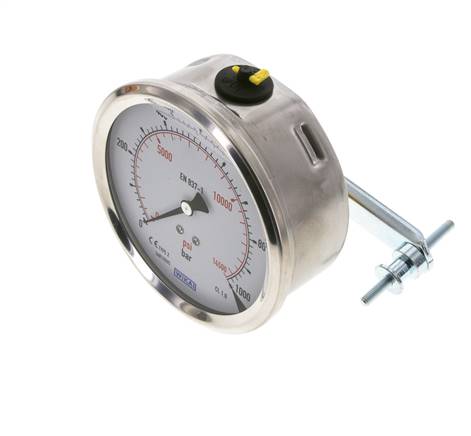

Glyceringefülltes Manometer für Schalttafeleinbau, 0 bis 1000 bar (≈14500 psi) mit 50-bar-Skalenteilung. Genauigkeitsklasse 1 bedeutet ±1% der Messspanne, der max. Fehler beträgt also über die gesamte Skala ±10 bar. Halten Sie bei ruhendem Druck den Betriebsdruck bei oder unter 750 bar (75% des Skalenendwerts). Halten Sie bei schwellendem Druck den Betriebsdruck bei oder unter 660 bar (2/3 des Skalenendwerts). Die Glycerinfüllung dämpft den Zeiger, sodass die Skala bei Vibrationen und Druckpulsationen ablesbar bleibt. Messelement aus Edelstahl 1.4404 (316l) und Messinganschluss. Wählen Sie für aggressive Medien ein Manometer mit medienberührten Teilen aus Edelstahl. Das G 1/2 Gewinde am exzentrischen Rückanschluss hat einen Zentrierbund für einen Profildichtring. 100 mm Edelstahlgehäuse, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang. -20 bis 60 °C.

Vorteile:

• Bereich 0 bis 1000 bar, ±10 bar max. Fehler (Klasse 1)
• Glycerinfüllung gegen Vibrationen und Pulsationen
• 100 mm Edelstahlgehäuse, IP65
• Doppelskala in bar und psi
• G 1/2 Rückanschluss, Befestigungswinkel im Lieferumfang

Nachteile:

• Messinganschluss, nicht für aggressive Medien
• Nicht für den Einsatz über 60 °C oder unter -20 °C

Serie:

Glyceringefüllte Schalttafel-Manometer mit Edelstahlgehäuse 1.4301, 63 mm oder 100 mm Zifferblatt und Schutzart IP65. Bereiche von -1 bis 0 bar (Vakuum) bis 0 bis 1000 bar. Die 63-mm-Manometer haben einen zentrischen G 1/4 Rückanschluss und Genauigkeitsklasse 1,6. Die 100-mm-Manometer haben einen exzentrischen G 1/2 Rückanschluss und Genauigkeitsklasse 1,0. Messinganschluss und Messelement aus Kupferlegierung. Messelement aus Edelstahl 1.4404 (316L) ab 400 bar bei 63-mm-Manometern und ab 100 bar bei 100-mm-Manometern. Klares Kunststofffenster, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). -20 bis 60 °C. Auch mit NPT Gewinde erhältlich.
