Glycerin-Manometer G1/2 Anschluss hinten 0 bis 16 bar 100mm WIKA

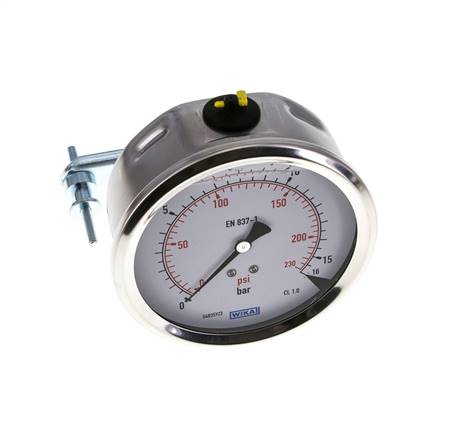

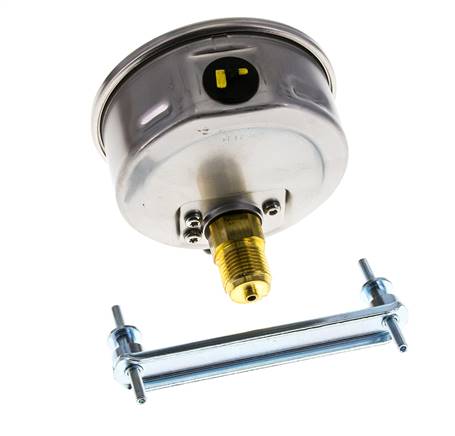

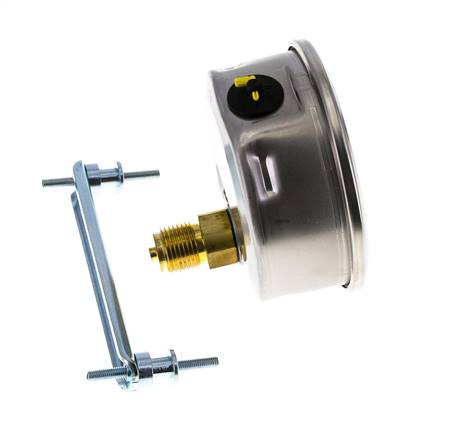

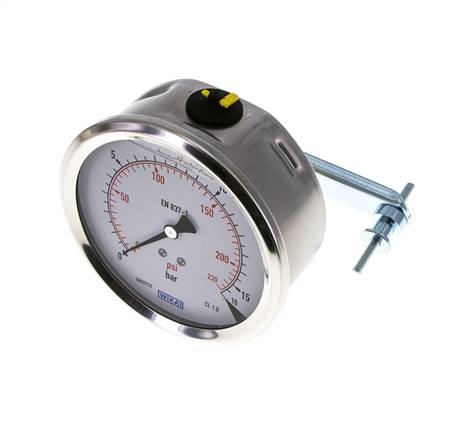

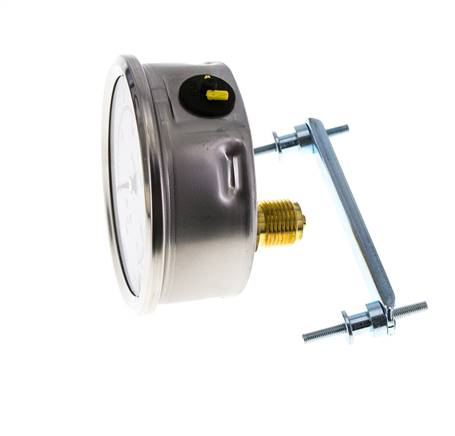

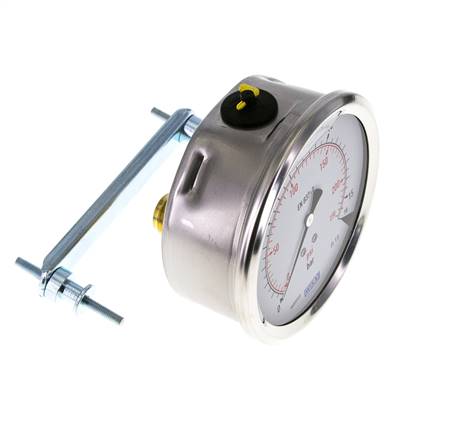

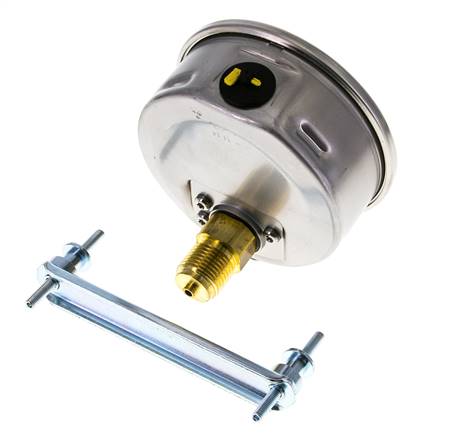

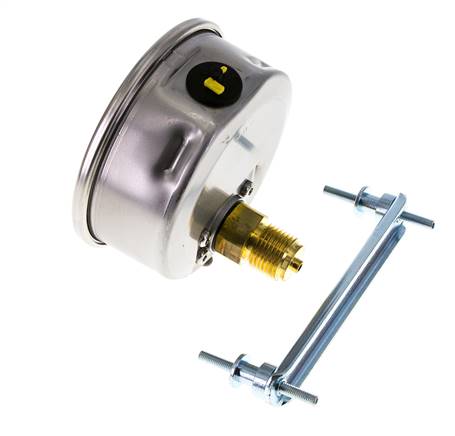

Glyceringefülltes Manometer für den Schalttafeleinbau, 0 bis 16 bar (≈230 psi) mit 0,5 bar Skalenteilung. Genauigkeitsklasse 1 bedeutet ±1 % der Messspanne, der max. Fehler beträgt also ±0,16 bar über die gesamte Skala. Bei konstantem Druck den Betriebsdruck auf maximal 12 bar (75 % des Skalenendwerts) begrenzen. Bei pulsierendem Druck auf maximal 10 bar (2/3 des Skalenendwerts) begrenzen. Die Glycerinfüllung dämpft den Zeiger, sodass die Anzeige auch bei Vibrationen und Druckpulsationen gut ablesbar bleibt. Messsystem aus Kupferlegierung und Anschluss aus Messing. Für aggressive Medien ein Manometer mit medienberührten Teilen aus Edelstahl wählen. Das G 1/2 Gewinde hinten exzentrisch hat einen Zentrierzapfen für einen Profildichtring. 100 mm Edelstahlgehäuse, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang. -20 bis 60 °C.

Vorteile:

• Messbereich 0 bis 16 bar, max. Fehler ±0,16 bar (Klasse 1)
• Glycerinfüllung gegen Vibrationen und Pulsationen
• 100 mm Edelstahlgehäuse, IP65
• Doppelskala in bar und psi
• G 1/2 Anschluss hinten, Befestigungswinkel im Lieferumfang

Nachteile:

• Messsystem aus Kupferlegierung, nicht für aggressive Medien
• Nicht für den Einsatz über 60 °C oder unter -20 °C

Serie:

Glyceringefüllte Schalttafel-Manometer mit Gehäuse aus Edelstahl 1.4301, 63 mm oder 100 mm Zifferblatt und Schutzart IP65. Messbereiche von -1 bis 0 bar (Vakuum) bis 0 bis 1000 bar. Die 63 mm Manometer haben einen G 1/4 Anschluss hinten zentrisch und Genauigkeitsklasse 1,6. Die 100 mm Manometer haben einen G 1/2 Anschluss hinten exzentrisch und Genauigkeitsklasse 1,0. Anschluss aus Messing und Messsystem aus Kupferlegierung. Messsystem aus Edelstahl 1.4404 (316L) über 400 bar bei 63 mm Manometern und ab 100 bar bei 100 mm Manometern. Klares Kunststofffenster, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). -20 bis 60 °C. Auch mit NPT Gewinde erhältlich.
