Glycerin-Manometer G1/2 Anschluss hinten 0 bis 4 bar 100mm WIKA

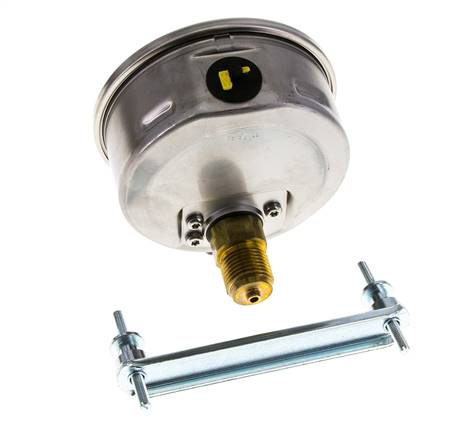

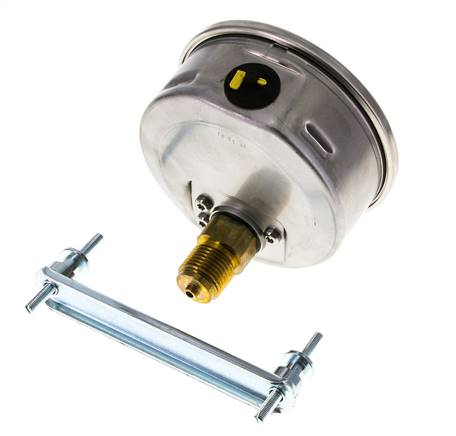

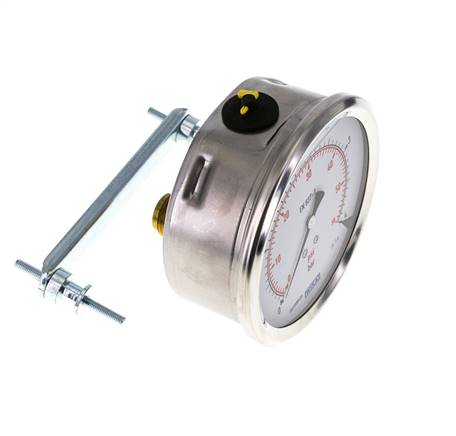

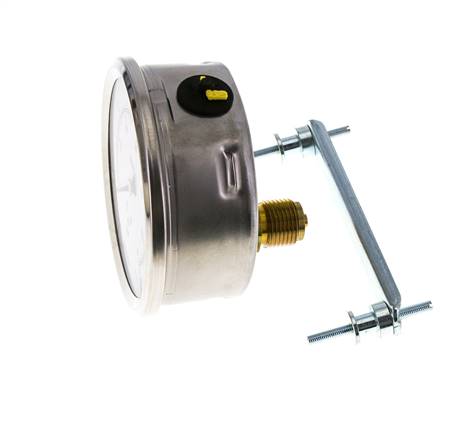

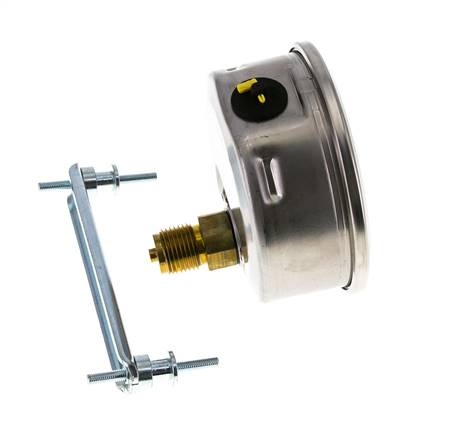

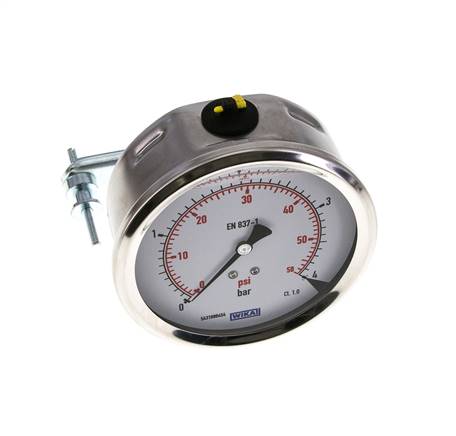

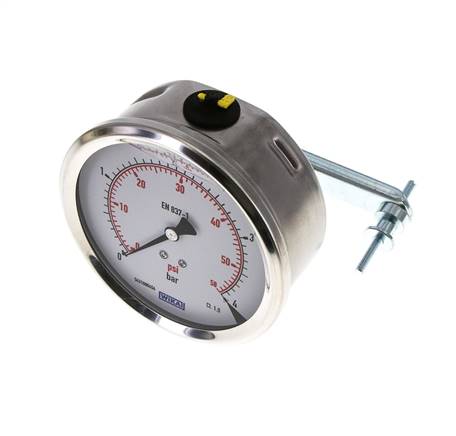

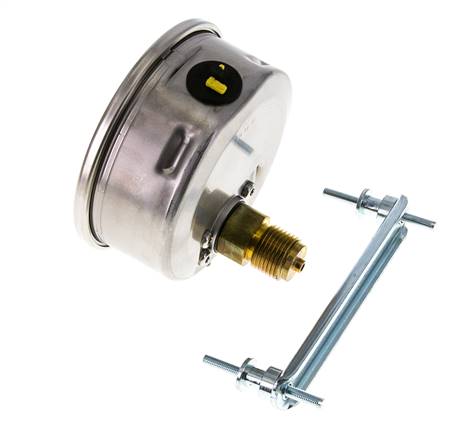

Glycerin-gefülltes Manometer für Schalttafeleinbau, 0 bis 4 bar (≈58 psi) mit Skalenteilung von 0,1 bar. Genauigkeitsklasse 1 bedeutet ±1% der Messspanne, der max. Fehler beträgt also ±0,04 bar über das gesamte Zifferblatt. Bei statischem Druck sollte der Betriebsdruck bei oder unter 3 bar (75% des Skalenendwerts) liegen. Bei pulsierendem Druck sollte er bei oder unter 2,6 bar (2/3 des Skalenendwerts) liegen. Die Glycerinfüllung dämpft den Zeiger, sodass das Zifferblatt auch bei Vibrationen und Druckpulsationen ablesbar bleibt. Messelement aus Kupferlegierung und Anschluss aus Messing. Wählen Sie für aggressive Medien ein Manometer mit medienberührten Teilen aus Edelstahl. Das G 1/2 Gewinde hinten (exzentrisch) hat einen Zentrieransatz für einen Profildichtring. 100 mm Edelstahlgehäuse, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang. -20 bis 60 °C.

Vorteile:

• Bereich 0 bis 4 bar, ±0,04 bar max. Fehler (Klasse 1)
• Glycerinfüllung gegen Vibrationen und Pulsationen
• 100 mm Edelstahlgehäuse, IP65
• Doppelskala in bar und psi
• G 1/2 Anschluss hinten, Befestigungswinkel im Lieferumfang

Nachteile:

• Messelement aus Kupferlegierung, nicht für aggressive Medien
• Nicht für den Einsatz über 60 °C oder unter -20 °C

Serie:

Glycerin-gefüllte Einbaumanometer mit Edelstahlgehäuse 1.4301, 63 mm oder 100 mm Zifferblatt und Schutzart IP65. Bereiche von -1 bis 0 bar (Vakuum) bis 0 bis 1000 bar. Die 63 mm Manometer haben einen G 1/4 Anschluss hinten mittig und Genauigkeitsklasse 1,6. Die 100 mm Manometer haben einen G 1/2 Anschluss hinten exzentrisch und Genauigkeitsklasse 1,0. Anschluss aus Messing und Messelement aus Kupferlegierung. Messelement aus Edelstahl 1.4404 (316L) über 400 bar bei 63 mm Manometern und ab 100 bar bei 100 mm Manometern. Klares Kunststofffenster, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). -20 bis 60 °C. Auch mit NPT Gewinde erhältlich.
