Glycerin-Manometer G1/2 Anschluss hinten -1 bis 5 bar 100mm WIKA

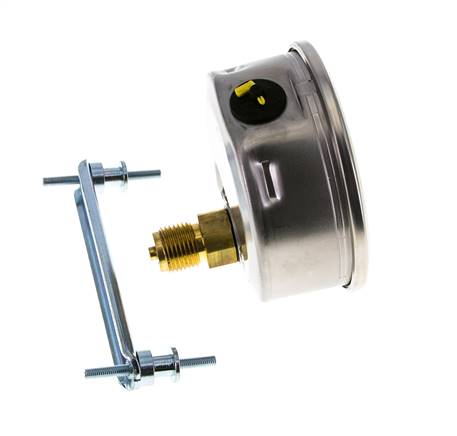

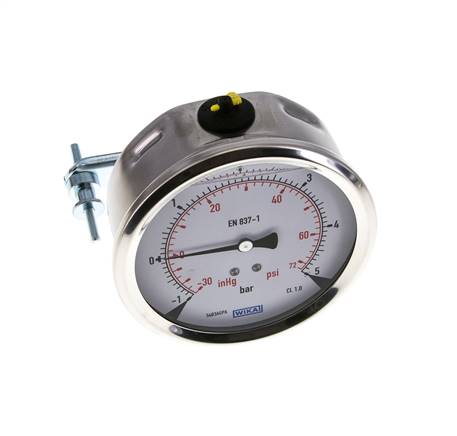

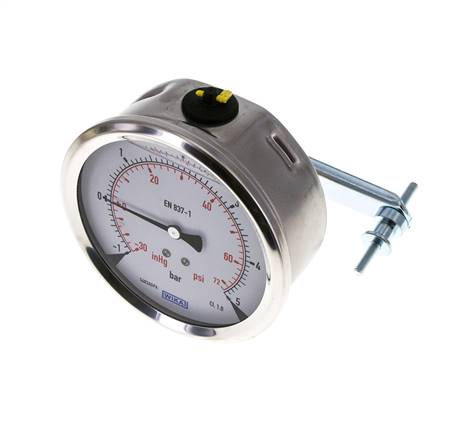

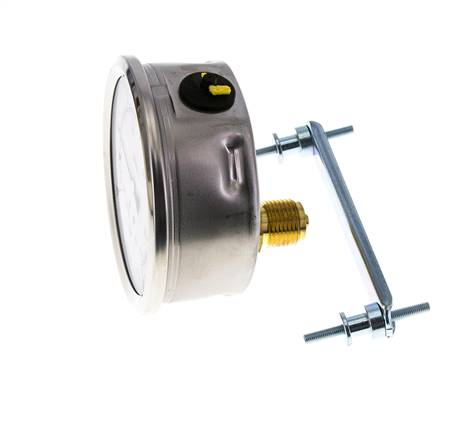

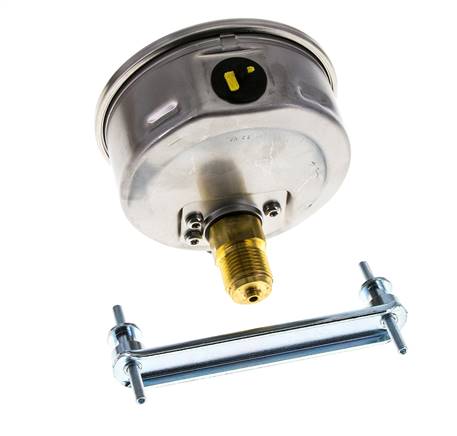

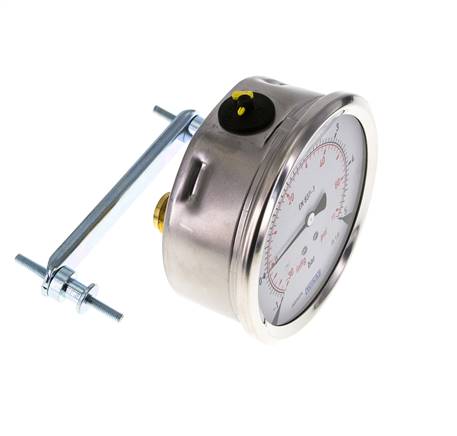

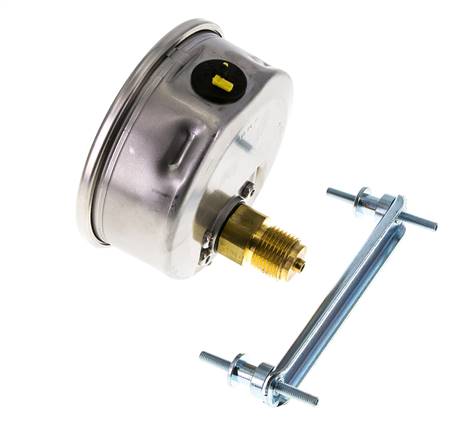

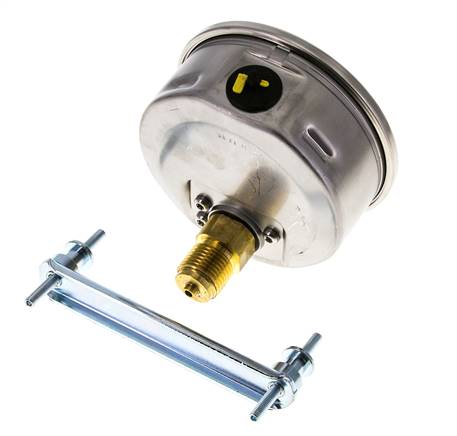

Glycerin-gefülltes Manometer mit Unter- und Überdruckbereich für die Schalttafelmontage, -1 bis 5 bar (≈-15 bis 73 psi) mit 0,1 bar Skalenteilung. Genauigkeitsklasse 1 bedeutet ±1% des Messbereichs, der max. Fehler beträgt also ±0.06 bar über die gesamte Skala. Die Glycerinfüllung dämpft den Zeiger, sodass die Skala auch bei Vibrationen und Druckpulsationen ablesbar bleibt. Messelement aus Kupferlegierung und Anschluss aus Messing. Wählen Sie für aggressive Medien ein Manometer mit medienberührten Teilen aus Edelstahl. Das G 1/2 Gewinde am exzentrischen Rückseitenanschluss hat einen Zentrieransatz für einen Profildichtring. 100 mm Edelstahlgehäuse, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang enthalten. -20 bis 60 °C.

Vorteile:

• Bereich -1 bis 5 bar, ±0.06 bar max. Fehler (Klasse 1)
• Glycerinfüllung gegen Vibrationen und Pulsationen
• 100 mm Edelstahlgehäuse, IP65
• Doppelskala in bar und psi
• G 1/2 Rückseitenanschluss, Befestigungswinkel im Lieferumfang enthalten

Nachteile:

• Messelement aus Kupferlegierung, nicht für aggressive Medien geeignet
• Nicht für den Einsatz über 60 °C oder unter -20 °C geeignet

Serie:

Glycerin-gefüllte Einbau-Manometer für die Schalttafelmontage mit Edelstahlgehäuse 1.4301, 63 mm oder 100 mm Zifferblatt und Schutzart IP65. Bereiche von -1 bis 0 bar (Vakuum) bis 0 bis 1000 bar. Die 63 mm Manometer haben einen G 1/4 Rückseitenanschluss zentrisch und Genauigkeitsklasse 1.6. Die 100 mm Manometer haben einen G 1/2 Rückseitenanschluss exzentrisch und Genauigkeitsklasse 1.0. Anschluss aus Messing und Messelement aus Kupferlegierung. Messelement aus Edelstahl 1.4404 (316L) ab 400 bar bei 63 mm Manometern und ab 100 bar bei 100 mm Manometern. Klares Kunststofffenster, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). -20 bis 60 °C. Auch mit NPT Gewinde erhältlich.
