Glycerin-Manometer G1/4 Anschluss hinten 0 bis 1000 bar 63mm

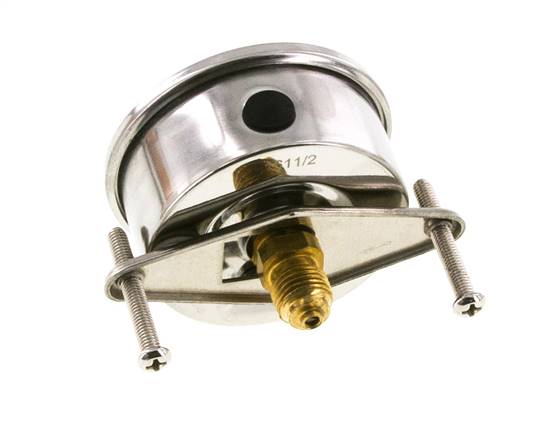

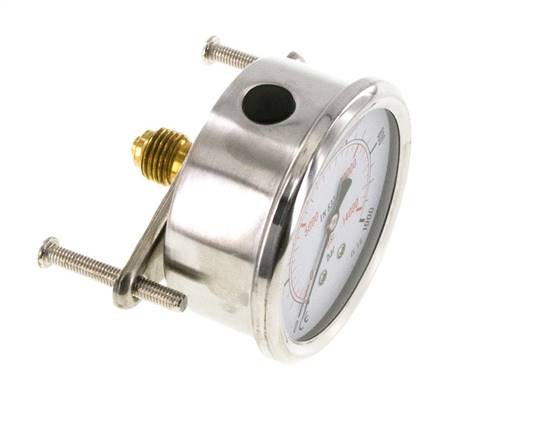

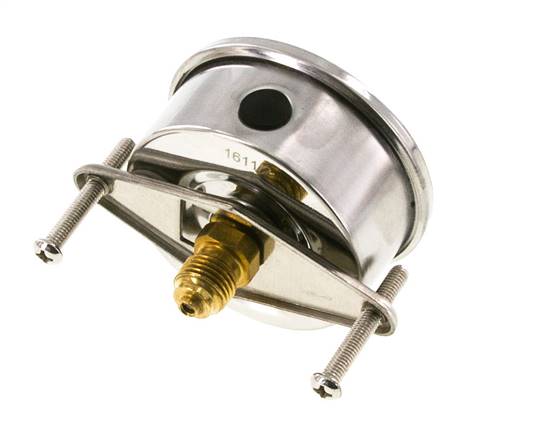

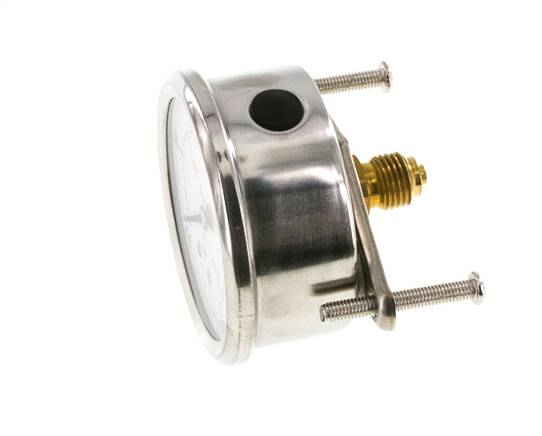

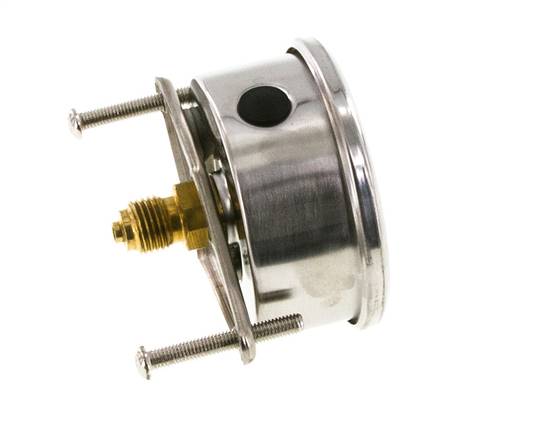

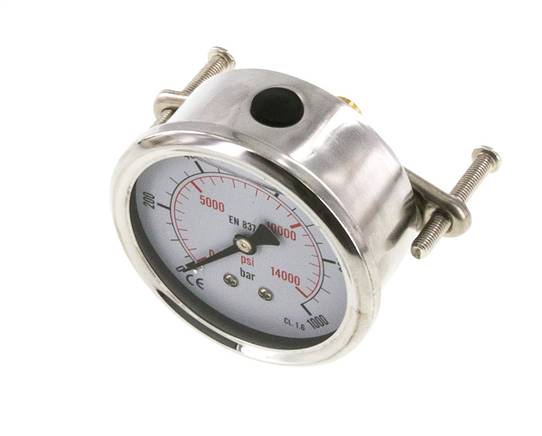

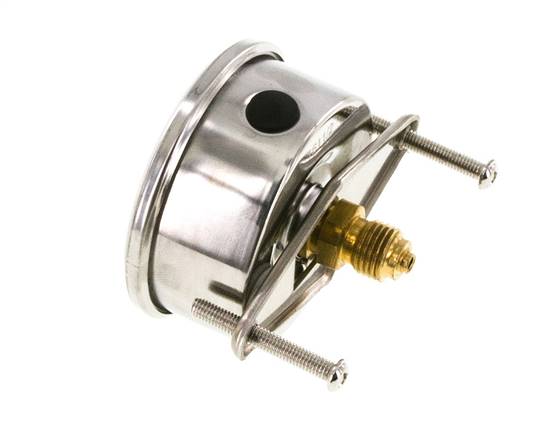

Glyceringefülltes Manometer für Schalttafeleinbau, 0 bis 1000 bar (≈14500 psi) mit 50-bar-Skalenteilung. Genauigkeitsklasse 1,6 bedeutet ±1,6% der Messspanne, der max. Fehler beträgt also über die gesamte Skala ±16 bar. Halten Sie bei ruhendem Druck den Betriebsdruck bei oder unter 750 bar (75% des Skalenendwerts). Halten Sie bei schwellendem Druck den Betriebsdruck bei oder unter 660 bar (2/3 des Skalenendwerts). Die Glycerinfüllung dämpft den Zeiger, sodass die Skala bei Vibrationen und Druckpulsationen ablesbar bleibt. Eine herausnehmbare Drossel im Anschluss dämpft Druckstöße. Anschluss aus Kupferlegierung. Wählen Sie für aggressive Medien ein Manometer mit medienberührten Teilen aus Edelstahl. Das G 1/4 Gewinde am zentrischen Rückanschluss hat einen Zentrierbund für einen Profildichtring. 63 mm Edelstahlgehäuse, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang. -20 bis 60 °C.

Vorteile:

• Bereich 0 bis 1000 bar, ±16 bar max. Fehler (Klasse 1,6)
• Glycerinfüllung gegen Vibrationen und Pulsationen
• Herausnehmbare Drossel dämpft Druckstöße
• 63 mm Edelstahlgehäuse, IP65
• Doppelskala in bar und psi

Nachteile:

• Anschluss aus Kupferlegierung, nicht für aggressive Medien
• Nicht für den Einsatz über 60 °C oder unter -20 °C

Serie:

Glyceringefüllte Schalttafel-Manometer mit Edelstahlgehäuse 1.4301 und 63 mm Zifferblatt. Bereiche von -1 bis 0 bar (Vakuum) bis 0 bis 1000 bar, Genauigkeitsklasse 1,6. Zentrischer G 1/4 Rückanschluss aus Kupferlegierung, mit Zentrierbund für einen Profildichtring. Jedes Manometer hat eine herausnehmbare Drossel, die Druckstöße dämpft. Polycarbonatfenster, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). IP65, -20 bis 60 °C.
