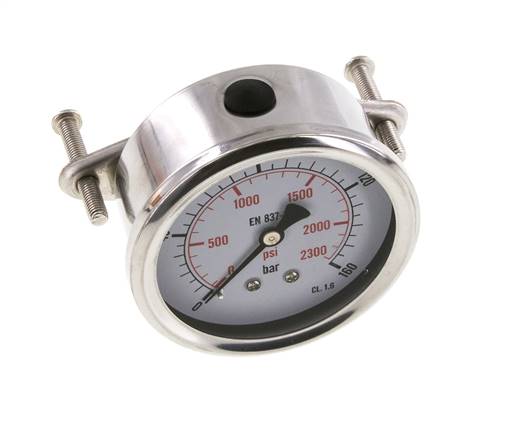

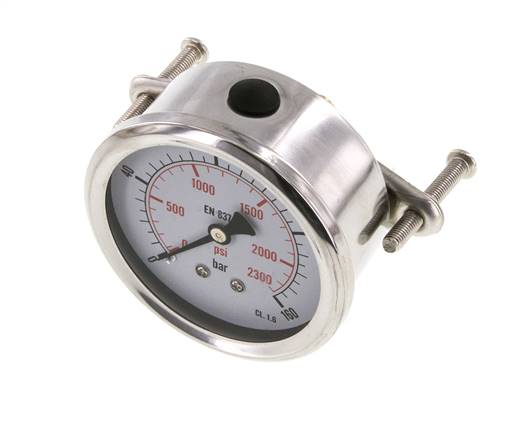

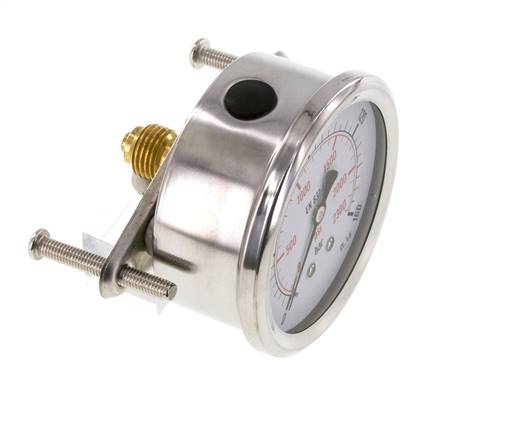

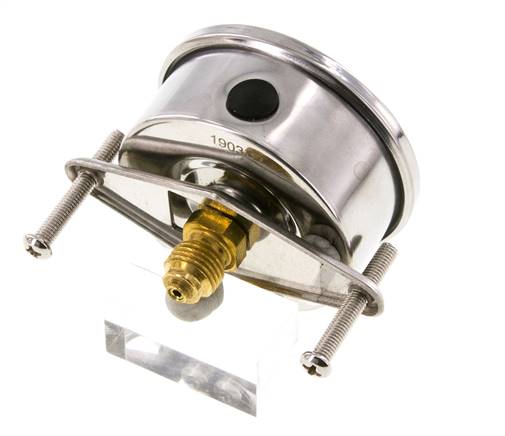

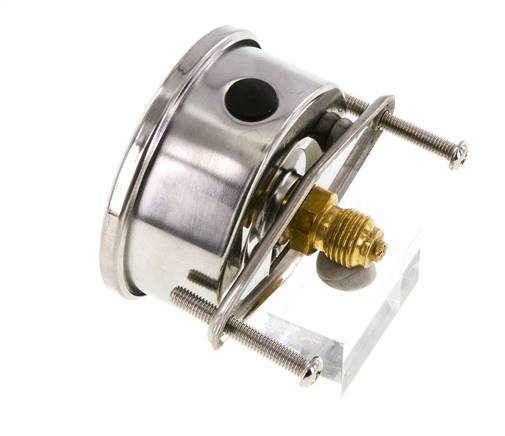

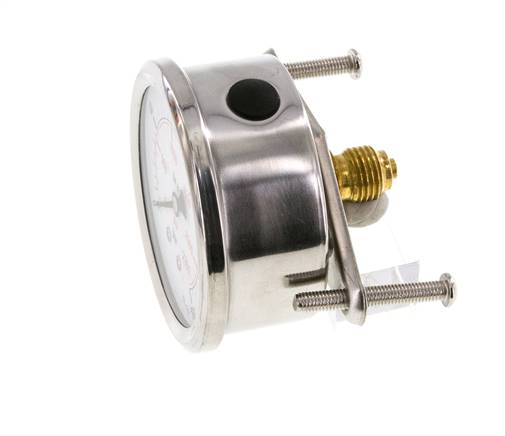

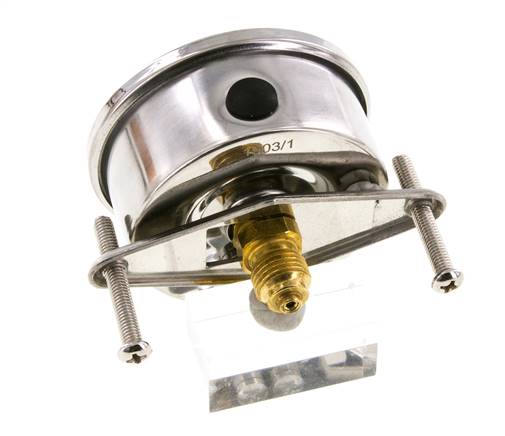

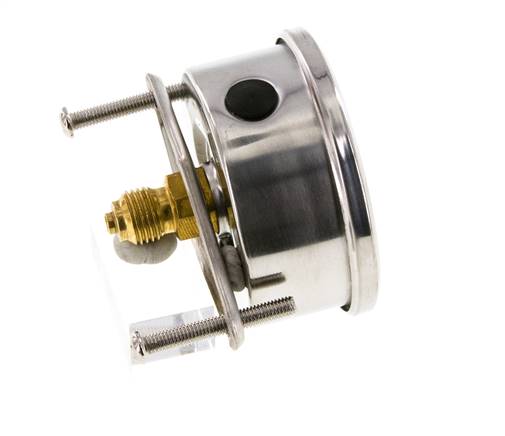

Glycerin-Manometer G1/4 Anschluss hinten 0 bis 160 bar 63mm

Glycerin-gefülltes Manometer für die Schalttafelmontage, 0 bis 160 bar (≈2300 psi) mit 5 bar Skalenteilung. Genauigkeitsklasse 1.6 bedeutet ±1.6% des Messbereichs, der max. Fehler beträgt also ±2.6 bar über die gesamte Skala. Halten Sie bei konstantem Druck den Betriebsdruck bei oder unter 120 bar (75% des Skalenendwerts). Halten Sie bei pulsierendem Druck den Betriebsdruck bei oder unter 100 bar (2/3 des Skalenendwerts). Die Glycerinfüllung dämpft den Zeiger, sodass die Skala auch bei Vibrationen und Druckpulsationen ablesbar bleibt. Eine entnehmbare Drossel im Anschluss dämpft Druckstöße. Messelement aus Kupferlegierung und Anschluss aus Kupferlegierung. Wählen Sie für aggressive Medien ein Manometer mit medienberührten Teilen aus Edelstahl. Das G 1/4 Gewinde am zentrischen Rückseitenanschluss hat einen Zentrieransatz für einen Profildichtring. 63 mm Edelstahlgehäuse, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang enthalten. -20 bis 60 °C.

Vorteile:

• Bereich 0 bis 160 bar, ±2.6 bar max. Fehler (Klasse 1.6)
• Glycerinfüllung gegen Vibrationen und Pulsationen
• Entnehmbare Drossel dämpft Druckstöße
• 63 mm Edelstahlgehäuse, IP65
• Doppelskala in bar und psi

Nachteile:

• Messelement aus Kupferlegierung, nicht für aggressive Medien geeignet
• Nicht für den Einsatz über 60 °C oder unter -20 °C geeignet

Serie:

Glycerin-gefüllte Einbau-Manometer für die Schalttafelmontage mit Edelstahlgehäuse 1.4301 und 63 mm Zifferblatt. Bereiche von -1 bis 0 bar (Vakuum) bis 0 bis 1000 bar, Genauigkeitsklasse 1.6. G 1/4 Rückseitenanschluss zentrisch aus Kupferlegierung, mit Zentrieransatz für einen Profildichtring. Jedes Manometer hat eine entnehmbare Drossel, die Druckstöße dämpft. Polycarbonat-Fenster, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). IP65, -20 bis 60 °C.
