Glycerin-Manometer G1/4 Anschluss hinten 0 bis 250 bar 63mm

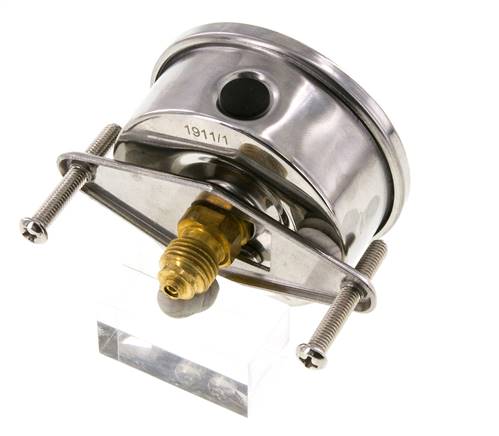

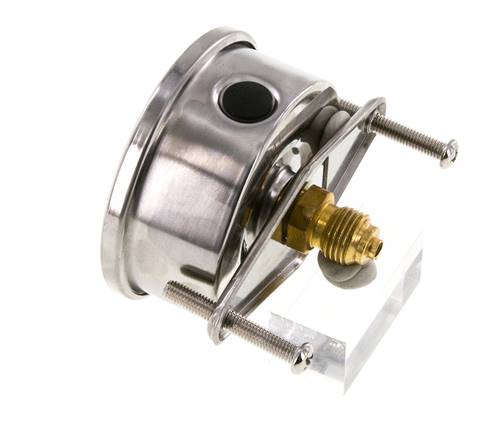

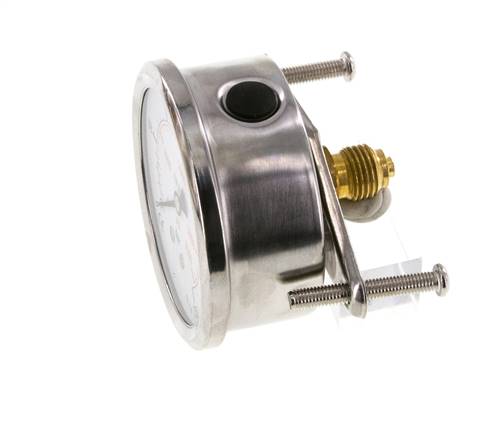

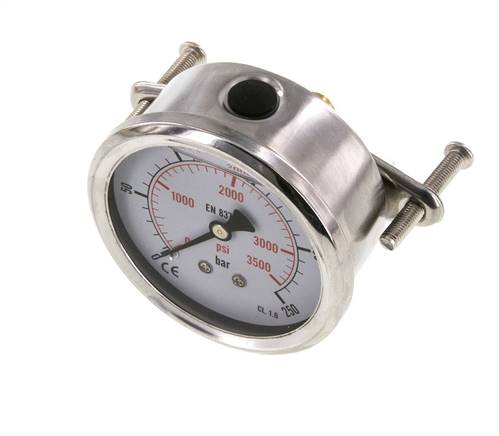

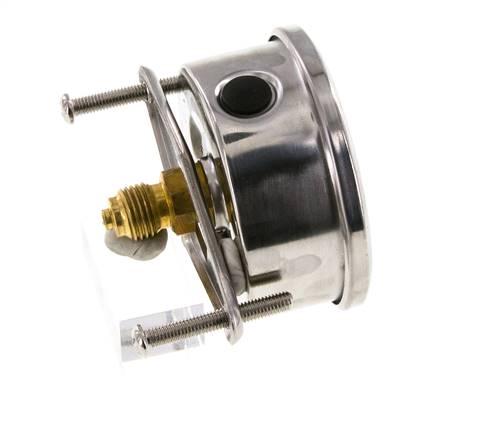

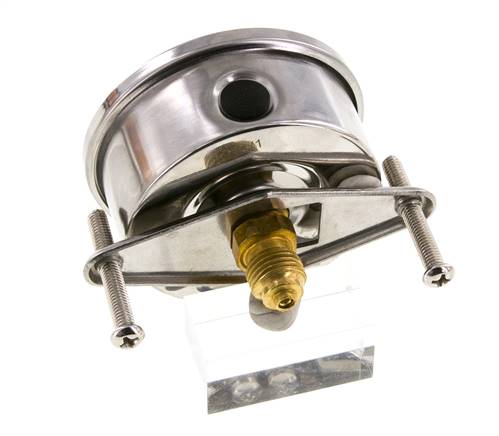

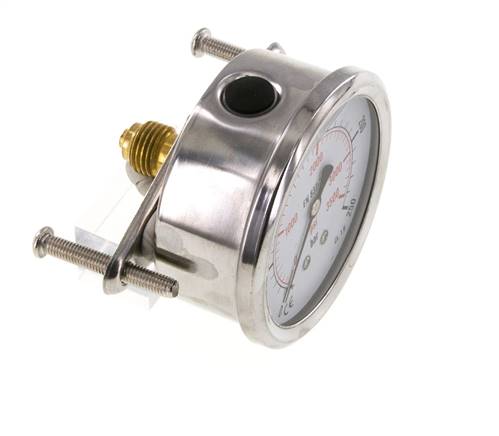

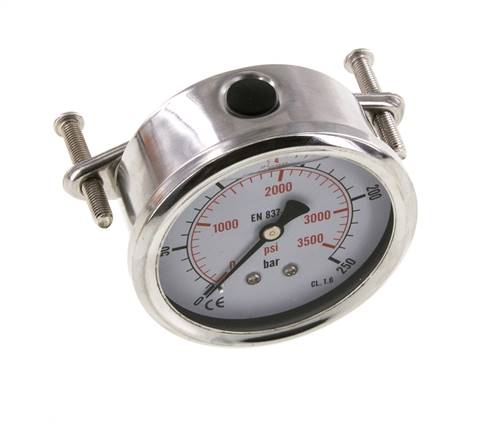

Glyceringefülltes Manometer für Schalttafeleinbau, 0 bis 250 bar (≈3600 psi) mit 10-bar-Skalenteilung. Genauigkeitsklasse 1,6 bedeutet ±1,6% der Messspanne, der max. Fehler beträgt also ±4 bar über das gesamte Zifferblatt. Bei statischem Druck sollte der Betriebsdruck höchstens 180 bar (75% des Skalenendwerts) betragen. Bei pulsierendem Druck sollte er höchstens 160 bar (2/3 des Skalenendwerts) betragen. Die Glycerinfüllung dämpft den Zeiger, sodass das Zifferblatt auch bei Vibrationen und Druckpulsationen ablesbar bleibt. Eine herausnehmbare Drossel im Anschluss dämpft Druckstöße. Messelement und Anschluss aus Kupferlegierung. Für aggressive Medien ein Manometer mit medienberührten Teilen aus Edelstahl wählen. Das G 1/4-Gewinde am mittigen rückseitigen Anschluss hat einen Zentrierbund für einen Profildichtring. 63-mm-Gehäuse aus Edelstahl, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang. -20 bis 60 °C.

Vorteile:

• Messbereich 0 bis 250 bar, max. Fehler ±4 bar (Klasse 1,6)
• Glycerinfüllung gegen Vibrationen und Pulsationen
• Herausnehmbare Drossel dämpft Druckstöße
• 63-mm-Gehäuse aus Edelstahl, IP65
• Doppelskala in bar und psi

Nachteile:

• Messelement aus Kupferlegierung, nicht für aggressive Medien
• Nicht für den Einsatz über 60 °C oder unter -20 °C

Serie:

Glyceringefüllte Schalttafel-Manometer mit Gehäuse aus Edelstahl 1.4301 und 63-mm-Zifferblatt. Messbereiche von -1 bis 0 bar (Vakuum) bis 0 bis 1000 bar, Genauigkeitsklasse 1,6. G 1/4 rückseitiger mittiger Anschluss aus Kupferlegierung, mit Zentrierbund für einen Profildichtring. Jedes Manometer hat eine herausnehmbare Drossel, die Druckstöße dämpft. Polycarbonat-Fenster, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). IP65, -20 bis 60 °C.
