Glycerin-Manometer G1/4 Anschluss hinten 0 bis 250 bar 63mm WIKA

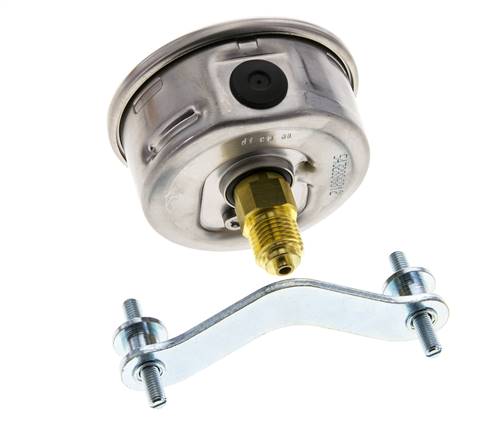

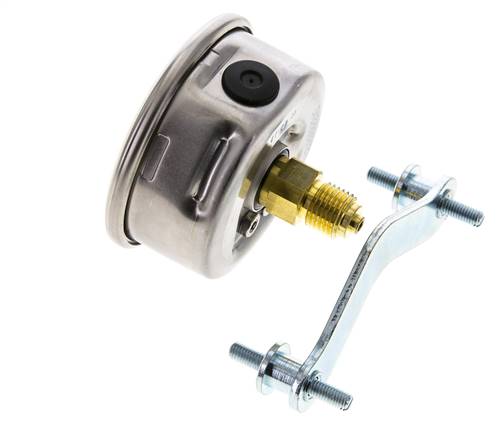

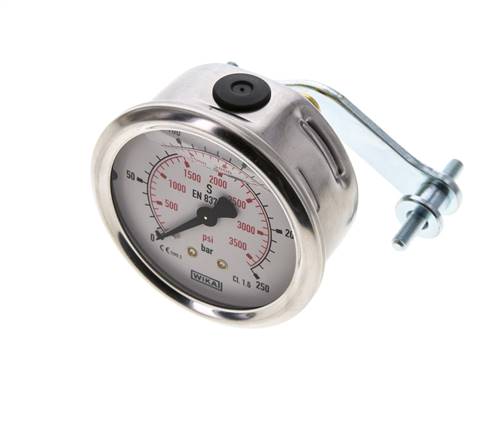

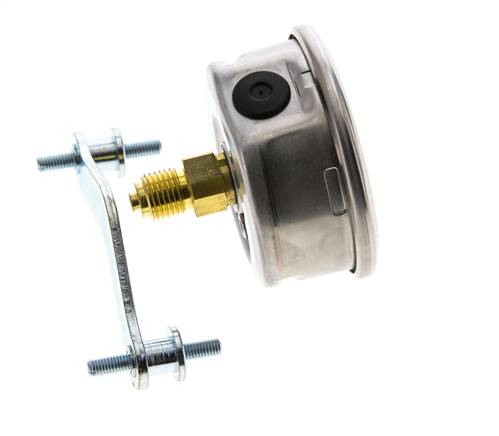

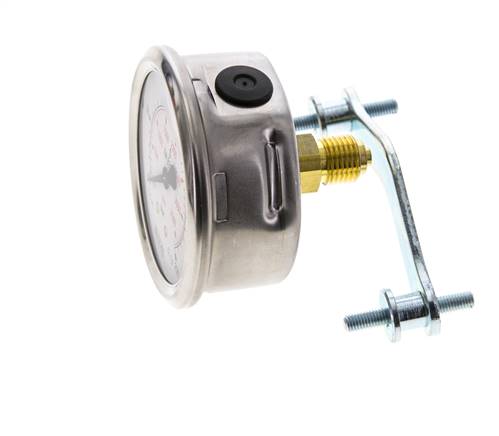

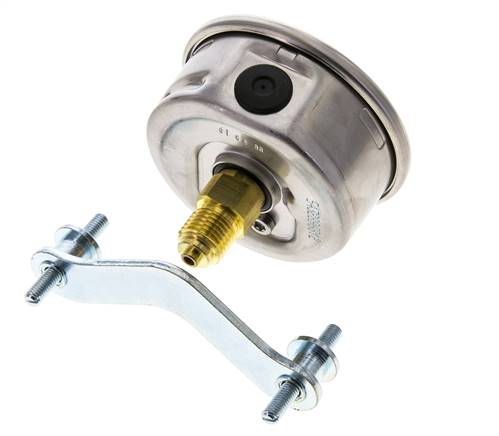

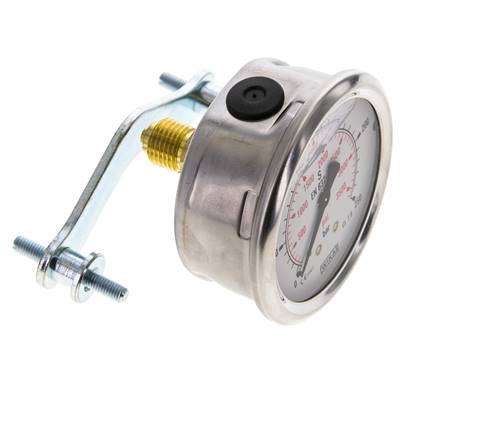

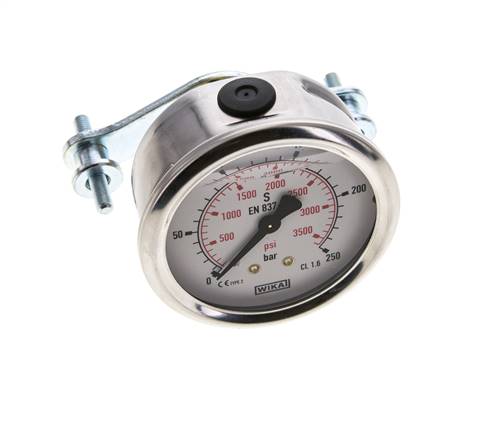

Glyceringefülltes Schalttafel-Manometer, 0 bis 250 bar (≈3600 psi) mit 10-bar-Skalenteilung. Genauigkeitsklasse 1,6: max. Fehler ±4 bar. 63-mm-Gehäuse aus Edelstahl, G 1/4 rückseitiger mittiger Anschluss, Doppelskala bar/psi, IP65. Messelement aus Kupferlegierung. Befestigungswinkel im Lieferumfang.
- Regulärer Preis
- €60,54
- Regulärer Preis
- €50,87
Beschreibung
Glyceringefülltes Manometer für Schalttafeleinbau, 0 bis 250 bar (≈3600 psi) mit 10-bar-Skalenteilung. Genauigkeitsklasse 1,6 bedeutet ±1,6% der Messspanne, der max. Fehler beträgt also ±4 bar über das gesamte Zifferblatt. Bei statischem Druck sollte der Betriebsdruck höchstens 180 bar (75% des Skalenendwerts) betragen. Bei pulsierendem Druck sollte er höchstens 160 bar (2/3 des Skalenendwerts) betragen. Die Glycerinfüllung dämpft den Zeiger, sodass das Zifferblatt auch bei Vibrationen und Druckpulsationen ablesbar bleibt. Messelement aus Kupferlegierung und Anschluss aus Messing. Für aggressive Medien ein Manometer mit medienberührten Teilen aus Edelstahl wählen. Das G 1/4-Gewinde am mittigen rückseitigen Anschluss hat einen Zentrierbund für einen Profildichtring. 63-mm-Gehäuse aus Edelstahl, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang. -20 bis 60 °C.
Vorteile:
- Messbereich 0 bis 250 bar, max. Fehler ±4 bar (Klasse 1,6)
- Glycerinfüllung gegen Vibrationen und Pulsationen
- 63-mm-Gehäuse aus Edelstahl, IP65
- Doppelskala in bar und psi
- G 1/4 rückseitiger Anschluss, Befestigungswinkel im Lieferumfang
Nachteile:
- Messelement aus Kupferlegierung, nicht für aggressive Medien
- Nicht für den Einsatz über 60 °C oder unter -20 °C
- 63-mm-Zifferblatt; für das Ablesen aus der Entfernung die 100-mm-Version wählen
Serie:
Glyceringefüllte Schalttafel-Manometer mit Gehäuse aus Edelstahl 1.4301, 63-mm- oder 100-mm-Zifferblatt und Schutzart IP65. Messbereiche von -1 bis 0 bar (Vakuum) bis 0 bis 1000 bar. Die 63-mm-Manometer haben einen G 1/4 rückseitigen mittigen Anschluss und Genauigkeitsklasse 1,6. Die 100-mm-Manometer haben einen G 1/2 rückseitigen exzentrischen Anschluss und Genauigkeitsklasse 1,0. Anschluss aus Messing und Messelement aus Kupferlegierung. Messelement aus Edelstahl 1.4404 (316L) über 400 bar bei 63-mm-Manometern und ab 100 bar bei 100-mm-Manometern. Klares Kunststofffenster, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). -20 bis 60 °C. Auch mit NPT Gewinde erhältlich.
